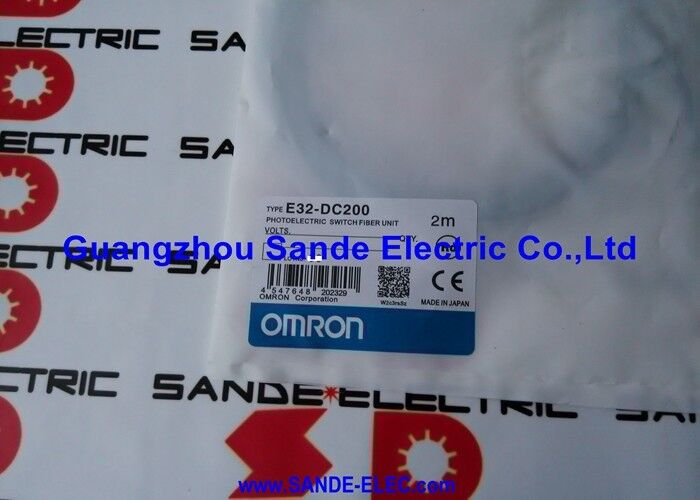

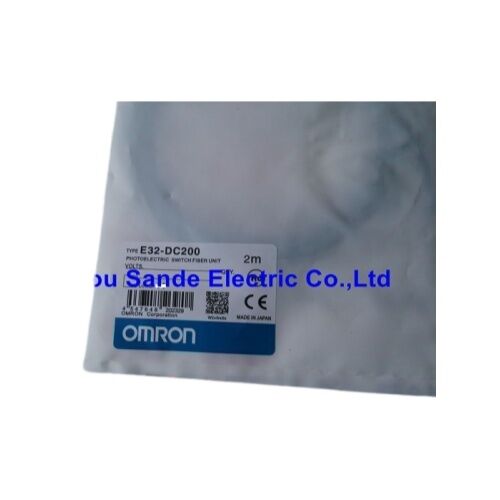

Glasfaser-Sensor E32-DC200 E32DC200 E32-DC200

Omron E32-DC200∙ Diffus-reflektierender Glasfasersensorkopf ∙ M6, 900mm, SUS304, IP67, 2m Faser, -40°C bis +70°C

Übersicht

DieOmron E32-DC200ist ein diffus-reflektierender Glasfasersensorkopf aus der Omron E32-D-Serie das Sensorende eines zweiteiligen Detektionssystems, das den Ort der Detektion von dem der Signalverarbeitung trennt.

Die M6 × 0,75 mm Gewinde Spitze beherbergt die SUS304 Edelstahl Sensor Ende,und die 2-Meter-Plastik-Optikfaser trägt Lichtsignale zurück zu einem separat montierten Verstärker-Einheit, die die Schaltleistung erzeugt.

Nichts elektronisches lebt in der M6-Spitze selbst; alle Wärmegeneratoren bleiben am Verstärker, im Steuerfeld, weg vom Detektionspunkt.

Diese Trennung ist der ganze Sinn von Glasfaser-Sensoren.

Die E32-DC200 kann an Stellen eingewoben werden, an denen kein herkömmlicher photoelektrischer Sensor überlebt oder passt in Schweißvorrichtungen, neben beheizten Platten, in Spritzgießwerkzeuge,in Hohlräumen, die zu klein für einen Standardsensorkörper sind.

Das M6-Gewinde passt in Löcher, die kleiner als ein Bleistiftdurchmesser sind, und das SUS304-Sensorende hält Hitze, Dampf, Schneidflüssigkeit und mechanischen Kontakt, die typisch für enge Maschinengebiete sind, stand.IP67-Schutz am Sensorende deckt die Eintaucherfüllung ab, auf die die Anlageposition der Faser stoßen kann.

Der diffuse-reflektierende Modus bedeutet, dass der E32-DC200 sowohl Licht ausstrahlt als auch von demselben Ende empfängt.

Es gibt keinen Reflektor zu installieren, keine gegensätzliche Faser auf der anderen Seite der Detektionslücke, der Sensor strahlt Licht auf das Ziel aus und erkennt, was zurückprallt.

Dies vereinfacht die Installation erheblich, wenn nur eine Seite des Detektionspunktes zugänglich ist.und es macht den E32-DC200 geeignet, um das Vorhandensein oder Fehlen einzelner Komponenten zu erkennen, Teile auf Fördermaschinen, Etiketten auf Verpackungen und Oberflächenmerkmale auf beweglichen Werkstücken.

Schlüsselmerkmale

SUS304 Sensor Ende

Die SUS304-Edelstahlspitze des E32-DC200 ist nicht zufällig – es sind die Spezifikationsdetails, die bestimmen, wo dieser Sensorkopf physisch installiert werden kann.SUS304 ist eine austenitische Edelstahlqualität, die Korrosion in Gegenwart von Schneideölen widersteht, Kühlmittel, Dampf und leichte chemische Exposition, die typisch für Bearbeitungs- und Fertigungsumgebungen sind.

Es korrosiert nicht und wird nicht durch den Befeuchtung- und Trocknungszyklus, der den mit Kältemitteln überfluteten Werkzeugmaschinenbetrieben begleitet, zerkleinert.

Wo eine Sensorspitze aus bloßem Messing oxidiert, dunkel wird und regelmäßig gereinigt werden muss, um die optische Leistung zu erhalten, hält die SUS304-Spitze ihren Oberflächenzustand mit minimalem Wartungsbedarf.

The mechanical hardness of SUS304 also makes the tip resistant to incidental contact — the light scratching and minor impacts that occur when tooling or workpieces pass close to the sensor in tight installations.

Diese Ereignisse passieren in realen Produktionsumgebungen, unabhängig davon, wie sorgfältig der Sensor während der Einrichtung positioniert wird.und SUS304 hält sie aus, ohne die Sensorfläche in einer Weise zu deformieren, die den optischen Ausgang falsch ausrichtet.

900 mm Sensorreichweite und Verstärkerabhängigkeit

The stated 900mm sensing range is not an intrinsic property of the E32-DC200 fiber head alone — it is the range achieved when the fiber head is connected to the E3NX-FA amplifier running in Standard (ST) mode against white paper under controlled test conditionsMit dem E3X-HD-Verstärker im gleichen Modus erreicht der gleiche Faserkopf 600 mm zum gleichen Ziel.

Der Unterschied liegt nicht in der Fasereinheit selbst, sondern in der Lichtempfindlichkeit des Verstärkers.

In der Praxis hängt die Arbeitsdetektionsdistanz für eine bestimmte Anwendung von der Reflektivität, Oberflächenfarbe und Textur des Ziels ab.Dunkle oder nicht reflektierende Oberflächen geben weniger Licht zurück als der Weißpapierstandard, wodurch der effektive Bereich unter die veröffentlichten Zahlen zurückgeht.

Hochreflektierende Oberflächen polerierte Metalle, Spiegelverpackungen geben so viel Licht zurück, dass die Empfindlichkeit des Verstärkers möglicherweise reduziert werden muss, um falsche Auslöser durch Spiegelreflexion zu vermeiden.

Die Anpassung der Empfindlichkeit des Verstärkers, die auf allen kompatiblen Verstärkern der E3X- und E3NX-FA-Serie verfügbar ist, übernimmt beide Fälle.

Der Mindestbiegungsradius von R25 mm des 2-Meter-Faserkabels ist die Montagebeschränkung, die während der Verleitung zu beachten ist.

Wenn man an einem beliebigen Punkt der Faserlänge einen Radius von 25 mm überschreitet, besteht das Risiko, dass die Glasfasern in der Hülle zerbrechen.Erhöhung der Dämpfung und Verringerung des übertragenen Lichtspiegels ̇ gleichbedeutend mit einer Verringerung des effektiven Sensorbereichs ohne Änderung der Ziel- oder Verstärkereinstellungen.

Häufig gestellte Fragen

F1: Der E32-DC200 listet Abstandsmessungen für die Verstärker E3NX-FA und E3X-HD auf. Kann er auch mit der Serie E3X-NA und E3X-SD arbeiten?

Die E3X-NA, E3X-SD und E3X-HD-Serie sind alle als kompatible Verstärker aufgeführt.

Der Sensorbereich variiert je nach Leistung des Verstärkers und dem gewählten Betriebsmodus.E3X-NA und E3X-SD Verstärker werden etwas kürzere Wirkungsbereiche erzeugen.

Die Auswahl des Verstärkers erfolgt auf der Grundlage der erforderlichen Sensorentfernung, der Reaktionsgeschwindigkeit und aller zusätzlichen Funktionen (digitale Anzeige, Kommunikationsleistung), die für die Anwendung erforderlich sind.

F2: Die Faser ist aus Kunststoff, nicht aus Glas? Beschränkt dies den Temperaturwiderstand am Sensorende?

Der Betriebstemperaturbereich der Kunststofffaser (−40 °C bis +70 °C) bezieht sich auf das Glasfaserkabel, nicht auf das SUS304-Sensende.Das Sensor Ende selbst toleriert höhere Umgebungstemperaturen an der Spitze als das Glasfaserkabel kann.

Wenn sich der Messpunkt in einer hochtemperaturartigen Umgebung befindet (Ofen, erhitzte Platte, in der Nähe eines Heizkörpers),sicherstellen, dass die Temperatur, auf die das Glasfaserkabel entlang seiner Strecke trifft, insbesondere in der Nähe des Sensorendes, innerhalb der Kabelspezifikation von -40 °C bis +70 °C liegt.

Wenn die Spitze heißer ist, muss die Faser von der Wärmequelle weggeleitet werden, bevor sie die Temperaturzone erreicht.

F3: Was ist der Unterschied zwischen diffus-reflektierendem und retroreflektierendem Modus, und wann würde ich beide wählen?

Der Diffuse-Reflector (dieser Sensor) sendet und detektiert von demselben Ende aus und erkennt Licht, das vom Ziel selbst zurückgestreut wird.mit dem Sensor, der erkennt, ob der Strahl zum Reflektor unterbrochen wird.

Diffuse ist einfacher zu installieren, wenn nur ein Zugangspunkt vorhanden ist, aber seine Erkennung ist empfindlich für die Zielreflexivität dunkle oder transparente Ziele geben wenig Licht zurück.Retroreflektor ermöglicht eine einheitlichere Erkennung unabhängig von Zielfarbe oder Oberfläche, erfordert aber die Montage eines Reflektors gegenüber dem Sensor.

Für die Festkörper-undurchsichtige Zieldetektion in Einzeldurchgängen ist eine diffuse Option zu wählen; bei unterschiedlichen Zielfarben oder -transparenz sollte eine Rückspiegelung berücksichtigt werden.

F4: Kann die Faser E32-DC200 verkürzt werden, wenn die Installation 2 Meter länger ist als erforderlich?

Das Schneiden der Faser verkürzt sie, erfordert aber auch, dass das Schnittende am Verstärker erneut beendet wird.

Omron fiber amplifiers accept a stripped plastic fiber tip that is inserted into the amplifier's fiber port — the end can be cut clean with the appropriate fiber cutter (Omron recommends using their fiber cutter tool for a clean, senkrecht auf das Gesicht) und wieder eingeführt.

Das Schneiden verringert den Sensorbereich bei kurzen Längensenkungen nicht wesentlich, da die Signaldämpfung pro Meter Kunststofffaser gering ist.die Faser darf nicht auf weniger als das Mindestmaß verkürzt werden, das erforderlich ist, um vom Sensorpunkt zum Verstärker zu gelangen, wobei der Biegeradius von R25 mm entlang der Strecke beachtet wird..

F5: Wie wirkt sich der M6 × 0,75 mm-Garn auf die Montage aus und welche Halterung benötige ich?

Der M6 × 0,75mm ist ein standardmäßiger metrischer Faden, der M6 Hexverschlussmuttern ¢ akzeptiert, die typischerweise mit dem E32-DC200 geliefert werden.Der Sensor durchdringt ein 6mm-Festungsloch und wird durch Anziehen der Sperrmutter gegen die Rückseite der Halterung gesichert.

Zwei Sperrmuttern ermöglichen vor der endgültigen Sperrung eine axialen Positionsanpassung entlang der Halterung. Eine Mutter von der Vorderseite der Halterung und eine von hinten.Omron und Drittanbieter bieten speziell für die M6-E32-Serie hergestellte Befestigungsstützen an­ Alternativ dient die gleiche Funktion jeder Stahl- oder Aluminiumplatte mit einem gebohrten und angeschlossenen M6-Loch.
