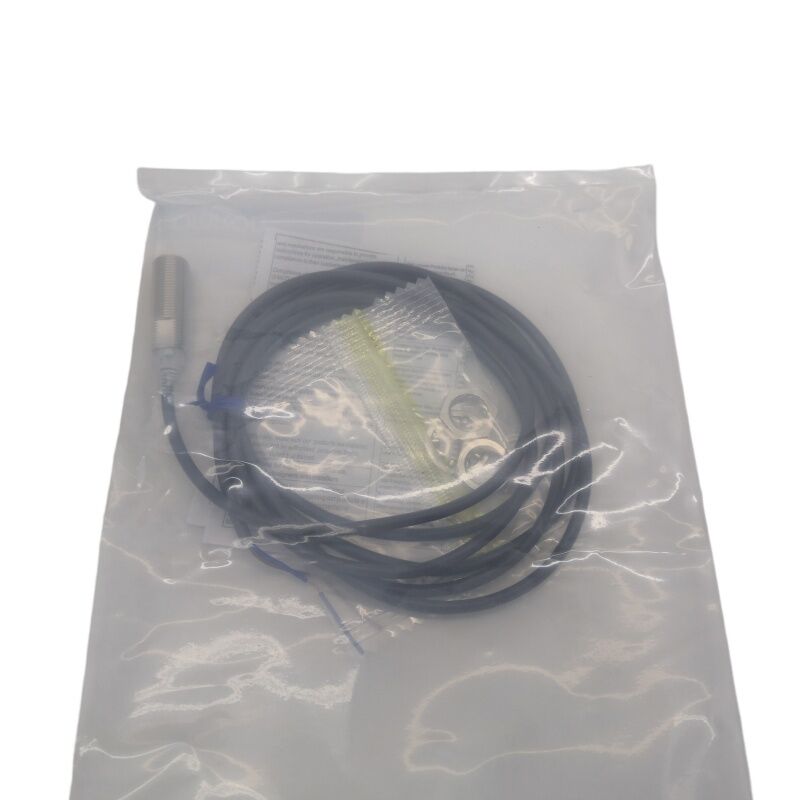

Neuer Schalter für die Nähe E2E-X3D1-N E2EX3D1N

Omron E2E-X3D1-N | Induktiver Näherungsschalter — M12 geschirmt, 3mm Schließer, DC 2-Draht, 10–30VDC, 1kHz, Dual-LED, IP67 ölfest, 2m vorkonfektioniertes Kabel

Übersicht

Der Omron E2E-X3D1-N ist ein M12 geschirmter induktiver Näherungsschalter mit einer Reichweite von 3 mm und einem DC 2-Draht Schließer-Ausgang, vorkonfektioniert mit einem 2 Meter langen ölbeständigen PVC-Kabel.

Es handelt sich um die Kabelvariante der E2E-X3D1 Sensorplattform — "N" kennzeichnet die vorkonfektionierte Ausführung ohne Feldsteckverbinder — und macht ihn zur direkten Verdrahtungsoption für Installationen, bei denen das Anschließen eines Kabels an eine Anschlussleiste gegenüber einem M12-Schnellsteckverbindersystem bevorzugt wird.

Innerhalb der E2E-Serie von Omron nimmt der X3D1-N in der M12-Gehäusegröße eine praktische Mittelstellung ein. Das M12-Gewinde und die 3-mm-Erfassungsreichweite stellen die am weitesten verbreitete Kombination aus Größe und Reichweite für allgemeine industrielle Werkzeugmaschinen und Automatisierungsanwendungen dar.

Der Schritt von M8 (2 mm Reichweite) zu M12 (3 mm Reichweite) fügt einen Millimeter Erfassungsspielraum hinzu — dies reduziert die Empfindlichkeit gegenüber Montageungenauigkeiten, Zieloberflächenschwankungen und strukturellen thermischen Ausdehnungen, die den tatsächlichen Erfassungsabstand während der Produktion von seinem eingestellten Wert abweichen lassen können.

Das vorkonfektionierte 2-Meter-Kabel eignet sich für Maschinenkonfigurationen, bei denen sich der Sensor wenige Meter vom Schaltschrank oder Anschlusskasten entfernt befindet.

Keine Anschlussbelegungstabelle erforderlich, kein Feldsteckverbinder zu beschaffen oder zu montieren — der Sensor wird mit abisolierten Drahtenden geliefert und ist für den Anschluss an Klemmen bereit.

Für Installationen mit höherer Vibration oder Anwendungen, die einen Sensorwechsel erfordern, ohne feste Kabelverbindungen zu trennen, bietet die M1G-Steckverbinder-Variante die gleiche elektrische Spezifikation mit einer feldtrennbaren M12-Schnittstelle.

Schlüsselspezifikationen

Dual-LED-Anzeigen — Inbetriebnahme im Gehäuse integriert

Der E2E-X3D1-N verfügt über zwei LED-Anzeigen, die separate, ergänzende Funktionen erfüllen. Die rote LED spiegelt den Ausgangszustand wider — EIN, wenn der Ausgang leitet, AUS, wenn er offen ist — und bietet eine kontinuierliche Betriebsbestätigung ohne Diagnosewerkzeug.

Die grüne LED zeigt an, ob sich das Ziel innerhalb des Einstellbereichs von 0–2,4 mm befindet, und zeigt damit an, dass der Sensor in seiner zuverlässigen Erfassungszone und nicht am Rande seiner Erfassungsfähigkeit arbeitet.

Während der Installation ist die grüne LED das primäre Inbetriebnahme-Werkzeug. Bei montierter Maschine, positioniertem Ziel und angelegter Spannung bestätigt eine durchgehend grüne LED, dass der aktuelle Abstand innerhalb der zuverlässigen Einstellreichweite liegt.

Wenn die grüne Anzeige nicht aufleuchtet oder flackert, wenn sich das Ziel bewegt, überschreitet der Abstand die Einstellreichweite und die Montageposition muss angepasst werden.

Dies eliminiert die zeitaufwändige Einstellung des Abstands und reduziert die Zeit zwischen dem ersten Einschalten und dem bestätigten zuverlässigen Betrieb auf eine visuelle Überprüfung.

DC 2-Draht Schließer — Einfachheit mit definierten Einschränkungen

Die DC 2-Draht-Schaltung schaltet den Sensor in Reihe mit der Last zwischen positiver Versorgung und Masse. Wenn kein Ziel vorhanden ist, ist der Ausgang offen mit einem Leckstrom von 0,8 mA.

Wenn ein Ziel in das 3-mm-Feld eintritt, leitet der Ausgang und Strom fließt durch die Last.

Zwei Leiter — Plus und Last — führen sowohl die Versorgungs- als auch die Signal funktion und eliminieren den dedizierten Versorgungsdraht von 3-Draht-Sensordesigns.

Die praktischen Einschränkungen sind minimal: Der Laststrom muss mindestens 3 mA für zuverlässiges Schalten betragen (erfüllt von allen Standard-SPS-Digitalen Eingängen), und der 0,8 mA Sperrstrom darf nicht die EIN-Schwelle des Eingangs erreichen (Standard-24V-SPS-Eingänge schalten bei 5 mA oder mehr, wodurch der 0,8 mA Leckstrom gut darunter liegt).

Bei Lasten mit ungewöhnlichen Stromcharakteristiken überprüfen Sie beide Parameter vor der Installation.

Der Überspannungsableiter und der Kurzschlussschutz des Sensors absorbieren Installationsfehler und induktive Lasttransienten, die sonst die Ausgangsstufe beschädigen würden.

Geschirmte bündige Montage — Feld-Vielseitigkeit

Die interne Abschirmung konzentriert das elektromagnetische Erfassungsfeld axial und verhindert das seitliche Feld, das bei einer Montage in einer Metallhalterung von umgebendem Metall absorbiert würde.

Der E2E-X3D1-N wird in M12 × 1mm-Löcher eingeschraubt, bündig oder versenkt in Metall montiert und mit Standard-M12-Sicherungsmuttern befestigt.

Für Installationen, bei denen die Sensoroberfläche von der Metalloberfläche zurückgesetzt werden muss, bietet der Einstellabstandsbereich (0–2,4 mm) den Anpassungsspielraum, ohne die mechanische Montagekonfiguration zu ändern.

FAQ

F1: Was ist die Schnittstelle des E2E-X3D1-N — wie wird das Kabel in ein Steuerpult verdrahtet?

Der E2E-X3D1-N wird mit 2 m ölbeständigem PVC-Kabel geliefert, das mit abisolierten Drahtenden versehen ist. Zwei Leiter sind vorhanden: brauner Draht (Versorgungs-Plus — an +24V DC anschließen) und blauer Draht (Last/Ausgang — in Reihe mit der Last an die Versorgungsgrundleitung anschließen).

Anschlussklemmen im Steuerpult oder Anschlusskasten der Maschine nehmen die abisolierten Enden direkt auf. Kein Steckverbinderadapter oder Werkzeug ist erforderlich, außer einem Schraubendreher.

F2: Wie wirkt sich die Ansprechfrequenz von 1 kHz auf die Wahl dieses Sensors für Zähl anwendungen aus?

Bei 1 kHz schließt der Sensor 1.000 vollständige EIN/AUS-Erfassungszyklen pro Sekunde ab. Für zuverlässiges Zählen muss jedes Ziel mindestens einen vollständigen Zyklus im Erfassungsfeld verbleiben — das bedeutet, dass sehr schnell bewegte kleine Ziele möglicherweise übersehen werden.

Eine praktische Grenze: Ziele, die mit 1 m/s an einer 3-mm-Erfassungszone vorbeifahren, benötigen etwa 3 ms für den Transit, was bei 1 kHz 4,5 Schaltzyklen entspricht — zuverlässig. Bei 10 m/s sinkt die Transitzeit auf 0,3 ms, weniger als ein Zyklus.

Für Anwendungen mit schnell bewegten Zielarrays berechnen Sie die erwartete Transitzeit gegen die 1-kHz-Periode, um ein zuverlässiges Zählen zu bestätigen.

F3: Das Standard-Erfassungsobjekt ist Eisen 12 × 12 × 1 mm — welche Reduzierung gilt für Aluminiumziele?

Aluminium hat einen Korrekturfaktor von etwa 0,3–0,4× für geschirmte E2E M12 Sensoren. Für den E2E-X3D1-N mit einer 3-mm-Eisen-Nennleistung ergeben Aluminiumziele gleicher Größe eine effektive Schaltreichweite von etwa 0,9–1,2 mm.

Kleinere Aluminiumziele reduzieren sich weiter. Beim Erfassen von Aluminium in Maschinenanwendungen messen Sie den tatsächlichen Schaltpunkt mit dem spezifischen Teil und validieren ihn gegen den Montageabstand, bevor Sie die Sensorposition fixieren.

F4: Kann der E2E-X3D1-N durch die M1G-Steckverbinder-Variante ersetzt werden, ohne die SPS-Verkabelung zu ändern?

Die Erfassungsspezifikationen, der Ausgangskreis und die Versorgungsspannung sind zwischen dem E2E-X3D1-N (Kabel) und dem E2E-X3D1-M1G (M12-Steckverbinder) identisch.

Der Austausch gegen die Steckverbinder-Variante erfordert die Beschaffung einer kompatiblen M12-Feldkabelbaugruppe und deren Verlegung zur SPS-Anschlussklemme — die Verdrahtung der SPS-Anschlussleiste kann unverändert bleiben, wobei nur das Feldkabel zwischen Anschlussleiste und Sensorstecker hinzugefügt wird.

Die Steckverbinder-Pinbelegung (Braun = Pin 1 = +V, Blau = Pin 4 = 0V) muss mit der Verdrahtung der Kabelbaugruppe übereinstimmen.

F5: Benötigt der E2E-X3D1-N nach der Installation eine Anpassung?

Es ist keine Anpassung erforderlich. Der Sensor ist werkseitig für eine Nenn-Erfassungsreichweite von 3 mm kalibriert.

Nach der Montage in einem Abstand innerhalb des Einstellbereichs von 0–2,4 mm und dem Anschluss der Verdrahtung überprüfen Sie die Funktion, indem Sie bestätigen, dass die rote LED aufleuchtet, wenn das Ziel in Reichweite ist, und die grüne LED durchgehend leuchtet (was anzeigt, dass der Abstand innerhalb der zuverlässigen Einstellreichweite liegt).

Wenn die grüne LED aus oder instabil ist, verringern Sie den Abstand, bis sie durchgehend leuchtet. Kein Potentiometer oder Programmierung erforderlich.
