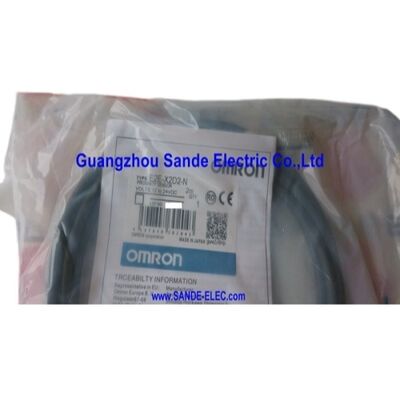

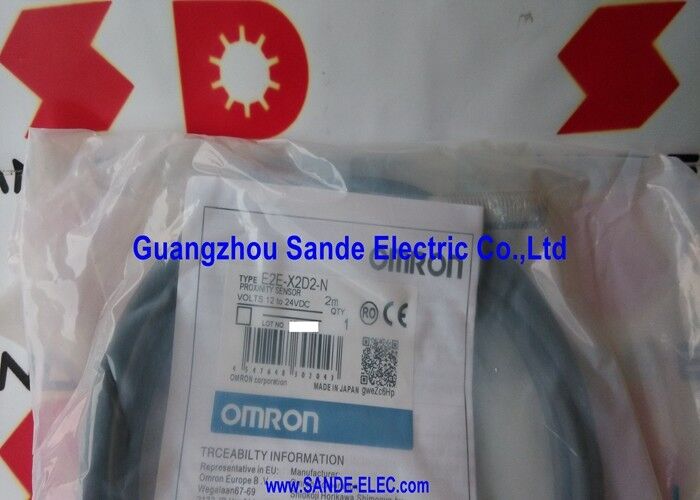

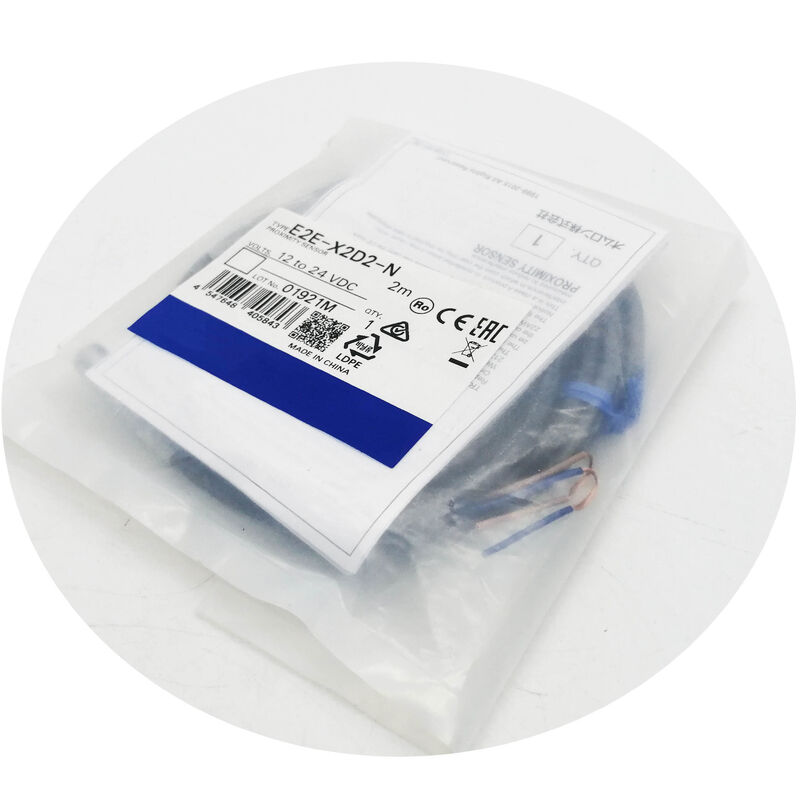

Omron E2E-X2D2-N | Induktiver Näherungsschalter — M8 geschirmt, 2mm NC, 2-Draht DC, 10–30VDC, 1,5kHz, Edelstahl, IP67 ölfest, 2m Kabel

Übersicht

Der Omron E2E-X2D2-N ist die Schließer-Variante des geschirmten M8 2mm DC 2-Draht-Sensors der E2E-Serie — der physische Zwilling des E2E-X2D1-N in jeder Hinsicht außer der Logik des Ausgangszustands.

Während die D1-Variante ihren Stromkreis öffnet, wenn kein Ziel vorhanden ist, und ihn schließt, wenn ein Ziel erkannt wird, leitet die D2 im Leerlauf und öffnet sich, wenn sich das Ziel nähert.

Diese Umkehrung — NC statt NO — ändert nichts an der physischen Konstruktion des Sensors, der Erfassungsdistanz, dem Gehäusematerial oder dem Installationsfußabdruck, aber sie ändert grundlegend, wie der Sensor in einen Steuerkreis integriert wird.

NC-Sensoren weisen eine inhärente ausfallsichere Eigenschaft auf, die NO-Sensoren nicht haben. In einem Schließerkreis führt ein Sensorfehler — Kabelbruch, Steckverbinderfehler, Stromausfall — zum gleichen Signal wie "Ziel erkannt": der Stromkreis öffnet sich.

Für Sicherheitsverriegelungen und die Überwachung von Maschinenschutzvorrichtungen ist dies das wünschenswerte Verhalten: Jede Fehlerbedingung führt dazu, dass die Maschine einen offenen Stromkreis sieht, den die Steuerlogik als geöffneten oder unsicheren Schutz interpretiert und darauf reagiert, indem sie die Maschine stoppt.

Ein Öffnerkreis versagt im Gegensatz dazu im entgegengesetzten Zustand — ein offener Stromkreis, den die Maschine als "kein Ziel vorhanden, Weiterfahrt sicher" interpretieren könnte.

In der Werkzeugmaschinenpraxis ist der E2E-X2D2-N überall dort geeignet, wo die Abwesenheit eines Ziels ein aktives (erregtes) Ausgangssignal erzeugen muss: Bestätigung des geschlossenen Schutzes, Erkennung von nicht eingespannten Werkstücken, Verifizierung der vollständig zurückgezogenen Tür und Bestätigung des laufenden Späneförderers, bei denen der erregte Ausgang der Normalzustand ist und ein nicht erregter Ausgang eine Anomalie signalisiert.

Wichtige Spezifikationen

NC vs NO — Die Entscheidung der Steuerlogik

Die Wahl zwischen NC und NO ist in erster Linie eine Entscheidung für das Steuerungsdesign und erst danach eine Entscheidung für die Sensorauswahl. Die Frage, die man sich stellen muss, ist: Welcher physikalische Zustand soll ein aktives (erregtes) Ausgangssignal erzeugen?

Wenn die Antwort "Ziel vorhanden = Ausgang EIN" lautet — Standardpositionsbestätigung, Anwesenheitsprüfung von Teilen, Endlagen-Erkennung — verwenden Sie die NO-Variante (E2E-X2D1-N). Der Stromkreis ist normalerweise offen; die Zielerkennung schließt ihn und erregt die Last.

Wenn die Antwort "Ziel abwesend = Ausgang EIN" lautet — Überwachung von geschlossenen Türen, Bestätigung der Schutzvorrichtung, Freigabe-Verriegelung für den Betrieb — verwenden Sie die NC-Variante (E2E-X2D2-N). Der Stromkreis leitet normalerweise; die Zielerkennung öffnet ihn und schaltet die Last ab, was das SPS-Programm als Zustandsänderung interpretiert.

In der NC-Konfiguration arbeitet der Sensor umgekehrt: Wenn der Schutz oder die Tür in der sicheren (geschlossenen/vorhandenen) Position ist, befindet sich das Ziel (an der Tür/am Schutz montiert) im Erfassungsfeld, der Ausgang des E2E-X2D2-N ist offen und der SPS-Eingang liest AUS.

Dies erscheint kontraintuitiv, ist aber der Standardansatz für Sicherheitsstromkreise — das SPS-Programm bestätigt die Sicherheit, indem es erwartet, dass der Eingang AUS ist, und jede Bedingung, die den Stromkreis öffnet (einschließlich Kabelbruch), liefert die gleiche AUS-Anzeige.

Edelstahlgehäuse in Werkzeugmaschinenumgebungen

Das SUS303-Edelstahlgehäuse des E2E-X2D2-N widersteht dem kombinierten chemischen Angriff von alkalischen wasserbasierten Kühlschmierstoffen (die Messing angreifen), reinen Schneidölen, Hydraulikflüssigkeitskontamination und den Reinigungsmitteln, die bei der Maschinenwartung verwendet werden.

Messinggehäuse mit Nickelbeschichtung halten kurzfristiger Einwirkung gut stand, können aber bei langfristigem Eintauchen in Kühlschmierstoffe — insbesondere bei alkalischen Kühlschmierstoffen mit hoher Konzentration — Lochfraßkorrosion entwickeln.

Edelstahl eliminiert diesen Ausfallmodus, was bei Sensorinstallationen wichtig ist, die voraussichtlich jahrelang ohne Austausch kontinuierlich laufen werden.

Die PBT (Polybutylenterephthalat)-Thermoplast-Sensierfläche bietet zusätzlichen chemischen Widerstand für die am stärksten exponierte Oberfläche des Sensors — die Fläche, die direkt auf das Ziel gerichtet ist und den höchsten Flüssigkeitskontakt erhält.

PBT behält seine Dimensionsstabilität und Oberflächenglätte in Ölen und Kühlschmierstoffen, die weichere Kunststoffe aufquellen oder zersetzen würden, und bewahrt die Geometrie der Sensierfläche, die die Genauigkeit des Luftspalts des Sensors über seine Lebensdauer bestimmt.

FAQ

F1: Was liest der SPS-Eingang in der NC-Konfiguration, wenn der E2E-X2D2-N installiert und mit Strom versorgt ist, aber kein Ziel in Reichweite ist?

Wenn mit Strom versorgt und kein Ziel im Erfassungsfeld ist, leitet der Ausgangstransistor des E2E-X2D2-N — Strom fließt durch die Last (SPS-Eingang) und der Eingang liest EIN (Logik 1, bei positiver Logik).

Wenn ein Ziel in das 2mm Erfassungsfeld eintritt, öffnet sich der Ausgang — der Strom fällt auf das Leckstromniveau von 0,8 mA ab und der SPS-Eingang liest AUS (Logik 0). Dies ist das NC-Ausgangsverhalten: leitet im Leerlauf, öffnet bei Erkennung.

F2: Der E2E-X2D2-N hat einen NC-Ausgang — spielt es eine Rolle, welcher Draht positiv und welcher negativ bei der Installation ist?

Ja, das spielt eine Rolle. Der DC 2-Draht-Stromkreis ist polarisiert — der Sensor hat definierte positive und negative Anschlüsse, obwohl er nur zwei Drähte hat.

Vertauschen der Anschlüsse verhindert den normalen Betrieb. Omrons Standard-Drahtfarbcodierung für DC 2-Draht-Sensoren ist: brauner Draht = Versorgung positiv (an +24V DC anschließen), blauer Draht = Last/Ausgang (in Reihe mit der Last an die Versorgungsgemeinschaft anschließen).

Der Überspannungsschutz verhindert eine dauerhafte Beschädigung durch kurzzeitige Polaritätsumkehr, aber für den Betrieb ist die korrekte Verdrahtung erforderlich.

F3: Kann der E2E-X2D2-N durch eine dünne nicht-eisenhaltige Metallabdeckung erkennen, um ein dahinter liegendes ferromagnetisches Ziel zu erfassen?

Das Erfassungsfeld des E2E-X2D2-N durchdringt nichtmetallische Materialien (Kunststoffabdeckungen, Glas, Farbe) mit minimaler Auswirkung.

Nicht-eisenhaltige Metallbleche zwischen Sensor und Ziel sind komplexer: dünne Aluminium- oder Messingbleche reduzieren das Feld etwas, können aber die Erkennung des ferromagnetischen Ziels ermöglichen, wenn der kombinierte Abstand (Blechdicke + Luftspalt zum Ziel) innerhalb des effektiven Erfassungsbereichs bleibt.

Dicke nicht-eisenhaltige Metallabschirmungen absorbieren das Feld stärker.

Tests mit den spezifischen Materialien in der tatsächlichen Installation sind der einzige zuverlässige Weg, die Erkennungsfähigkeit durch eine zwischengeschaltete nicht-eisenhaltige Schicht zu bestätigen.

F4: Bei einer Frequenz von 1,5 kHz, welche ist die schnellste Zielbewegung, die der E2E-X2D2-N zuverlässig verfolgen kann?

Bei einer Schaltfrequenz von 1,5 kHz dauert jeder EIN-AUS-EIN-Zyklus 0,67 ms. Für eine zuverlässige Verfolgung muss ein Ziel mindestens einen vollen Zyklus im Erfassungsfeld bleiben.

Ein 2mm Ziel, das sich mit 3 m/s bewegt, durchquert die Erfassungszone des Sensors in etwa 0,67 ms — genau am Verfolgungslimit des Sensors.

Für eine zuverlässige Erkennung sollte das Ziel entweder größer als 2 mm sein oder sich langsamer als 3 m/s bewegen.

Für Zählapplikationen mit schnell bewegten Zielen muss die Durchlaufzeit des Ziels gegen dieses Frequenzlimit mit einem Sicherheitsabstand berechnet werden.

F5: Ist nach der Installation des E2E-X2D2-N eine Einstellung oder Kalibrierung erforderlich?

Es ist keine Kalibrierung erforderlich. Der E2E-X2D2-N ist für seine 2mm Erfassungsdistanz werkseitig kalibriert.

Die Installation umfasst das Eindrehen des Sensors in ein M8-Loch mit dem richtigen Erfassungsabstand (innerhalb des Einstellbereichs von 0–1,6 mm), die Sicherung mit den Kontermuttern, den Anschluss der beiden Drähte und die Überprüfung der korrekten Funktion, indem bestätigt wird, dass sich der Ausgangszustand ändert, wenn ein ferromagnetisches Ziel in das Erfassungsfeld eintritt und es verlässt.

Die LED-Anzeige bestätigt den Ausgangszustand am Sensorkörper. Kein Potentiometer, keine Teach-Taste oder kein Softwareparameter ist für den Standardbetrieb erforderlich.
