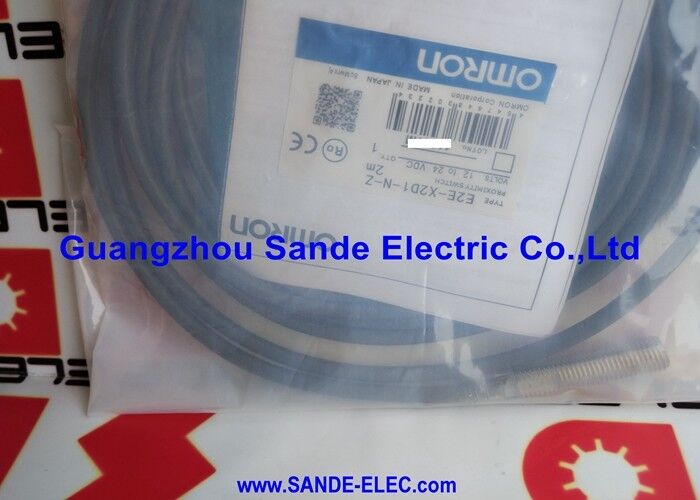

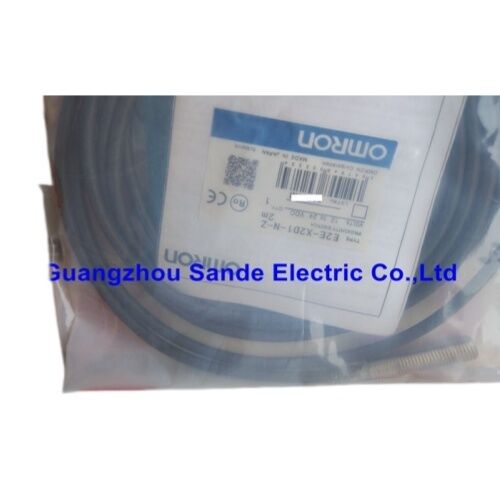

OMRON Näherungsschaltersensor E2E-X2D1-N-Z E2EX2D1NZ

Omron E2E-X2D1-N-Z | Induktiver Näherungsschalter — M8, 2mm, NPN 2-Draht Schließer, 10–30VDC, 1,5kHz, Edelstahl, IP67

Übersicht

Der Omron E2E-X2D1-N-Z ist ein geschirmter M8 induktiver Näherungsschalter mit einem Edelstahlgehäuse, einer Reichweite von 2 mm und einem NPN 2-Draht Schließer-Ausgang an Kabelenden.

Seine Schaltfrequenz von 1,5 kHz — die Spezifikation, die am unmittelbarsten ins Auge fällt — hebt ihn in eine Leistungsklasse über Standard-M8-Sensoren, was ihn zur richtigen Wahl macht, wenn die Erkennungsrate das übersteigt, was ein herkömmlicher Näherungsschalter erfassen kann.

Klein, schnell und aus Edelstahl.

Diese drei Eigenschaften definieren gemeinsam den Anwendungsbereich, den dieser Sensor abdeckt.

Das M8 × 1mm Gewinde passt in Bohrungen, in die ein M12- oder M18-Sensor nicht eindringen kann — enge Befestigungsorte, schmale Führungsschienen, kleine Roboterwerkzeuge, Instrumententafeln mit begrenztem Platz. Das Edelstahlgehäuse widersteht korrosiven und abrasiven Umgebungen, in denen kleinere Sensoren häufig eingesetzt werden.

Und 1,5 kHz ergeben 0,67 ms pro Schaltzyklus — die Reaktionsgeschwindigkeit, die benötigt wird, wenn die Zyklusrate der Maschine die Fähigkeit eines langsameren Sensors zur Erfassung einzelner Ereignisse übersteigt.

Die 2-Draht NPN-Schaltung bringt die Design-Einfachheit der Zwei-Draht-Verbindung in die M8-Kategorie: zwei Leiter zum Sensor, in Reihe mit der Last zwischen positiver Versorgung und Rückleitung geschaltet.

Kein separater Stromversorgungsleiter. Die LED-Anzeige bietet eine visuelle Bestätigung des Ausgangszustands am Sensorgehäuse — eine Hilfe bei Inbetriebnahme und Fehlersuche, die hilft, die Erkennung zu bestätigen, ohne ein Multimeter an der Last zu benötigen.

Wichtige Spezifikationen

Edelstahl bei M8 — Gebaut für anspruchsvolle Installationen auf kleinem Raum

Ein Edelstahlgehäuse ist in der M8-Sensorkategorie nicht universell — Messing mit Nickelbeschichtung ist üblicher, und einige M8-Sensoren verwenden Kunststoffgehäuse.

Das Edelstahlgehäuse des E2E-X2D1-N-Z ist für Umgebungen konzipiert, in denen M8-Sensoren am wahrscheinlichsten installiert werden: in Werkzeugen und Vorrichtungen, die häufig gehandhabt werden, in stark gekühlten Bereichen, in lebensmittelnahen Geräten, in denen aggressive Reinigungsregime angewendet werden, und in Anwendungen, bei denen das Sensorgehäuse von vorbeilaufenden Werkstücken oder Werkzeugwechseln berührt werden kann.

Das Edelstahlgehäuse behält seinen Oberflächenzustand unter anhaltender chemischer Einwirkung und mechanischem Kontakt bei, der ein vernickeltes Messinggehäuse über Monate hinweg sichtbar verschlechtern würde. Dies ist nicht nur kosmetisch wichtig, sondern auch funktional: Eine korrodierte oder angegriffene Gehäuseoberfläche im Bereich der Sensorfläche kann die Gleichmäßigkeit des elektromagnetischen Feldes und in extremen Fällen der Degradation die Erfassungsreichweite beeinträchtigen.

Das Edelstahlgehäuse behält seine Dimensions- und Oberflächenintegrität während der gesamten Lebensdauer des Sensors mit minimalem Wartungsaufwand.

IP67-Schutz bei M8 ist konsistent mit den Anwendungsfällen des Sensors — die Erfassungsreichweite von 2 mm bedeutet, dass der Sensor immer sehr nah am Ziel installiert ist, typischerweise innerhalb der Arbeitszone der Maschine, wo Kühlmittel-, Späne- und Reinigungsmittelkontakt realistisch ist.

1,5 kHz — Der Frequenzfall

Standard M8 induktive Sensoren schalten typischerweise bei 200–800 Hz. Die 1,5 kHz Rate des E2E-X2D1-N-Z — ein vollständiger Schaltzyklus alle 0,67 ms — ermöglicht eine zuverlässige Erkennung in Anwendungen, die Sensoren mit niedrigerer Frequenz nicht bedienen können. Zwei Beispiele verdeutlichen dies.

An einem Rundschalttisch mit 48 Positionen, der mit 20 Indexen pro Sekunde läuft, muss der Sensor, der jede Indexposition erkennt, 20 Mal pro Sekunde schalten — 20 Hz, was trivial innerhalb der Fähigkeiten jedes Sensors liegt.

Wenn jedoch dieselbe Maschine zur Erkennung einzelner Zähne einer 200-Zahn-Encoder-Scheibe an der Antriebswelle verwendet wird, beträgt die Zahnübergangsrate bei voller Geschwindigkeit 200 × (Tisch-U/min).

Bei 100 U/min der Antriebswelle sind das 20.000 Zahnereignisse pro Minute — 333 Ereignisse pro Sekunde oder 333 Hz. Bei 200 U/min verdoppelt sich dies auf 667 Hz. Der E2E-X2D1-N-Z mit 1,5 kHz bewältigt die Erkennung von 667 Hz Zähnen mit einem Sicherheitsfaktor von 2× und deckt Antriebswellen-Geschwindigkeiten bis zu 450 U/min bei 200 Zähnen ab, bevor er sich dem Limit des Sensors nähert.

Der zweite Fall ist die Zählung kleiner Teile auf Hochgeschwindigkeitsförderern, bei denen einzelne Komponenten mit Raten von Hunderten pro Sekunde an der Sensorfläche vorbeilaufen.

Hier sorgt die Kombination aus 2 mm Erfassungsabstand — was einen sehr kleinen Erfassungsfleck bedeutet, der jede kleine Komponente sauber ohne Überlappung erfasst — und einer Schaltfrequenz von 1,5 kHz für zuverlässige Einzelstückzählungen bei Durchsatzraten, die Standard-Sensoren zu einem kontinuierlichen EIN-Signal verschmelzen würden.

FAQ

F1: Der Ausgang ist "NPN 2-Draht" — wie wird dieser an einen SPS-Eingang angeschlossen?

Zwei-Draht NPN: Verbinden Sie den positiven Draht des Sensors mit dem Pluspol der DC-Versorgung und den negativen (Ausgangs-)Draht des Sensors in Reihe mit dem SPS-Eingang zum Versorgungsgemeinsamen. Wenn ein Ziel erkannt wird, leitet der Sensor über die Last (SPS-Eingang zum Gemeinsamen).

Der Sensor hat einen kleinen Leckstrom im ausgeschalteten Zustand, der durch den SPS-Eingang fließt, auch wenn kein Ziel vorhanden ist — stellen Sie sicher, dass dieser Leckstrom unter dem Einschalt-Schwellenwert des SPS-Eingangs liegt, um Fehlalarme zu vermeiden. Wenn der Leckstrom einen falschen EIN-Zustand verursacht, fügen Sie einen parallelen Widerstand über dem SPS-Eingang hinzu (typischerweise 5,6–10 kΩ), um den Leckstrom unter den Schwellenwert zu leiten.

F2: Ist ein Erfassungsabstand von 2 mm für praktische Maschinenanwendungen ausreichend oder ist dies zu kurz?

Zwei Millimeter sind für Erkennungsszenarien konzipiert, bei denen der Sensor in sehr engen mechanischen Abständen installiert werden muss und das Ziel zuverlässig innerhalb von 1–1,5 mm von der Sensorfläche vorbeiläuft.

Typische Anwendungen sind die Erkennung kleiner Metallteile in Vorrichtungen, die Bestätigung der Anwesenheit von Stiften, Schrauben oder Einsätzen in Montagepaletten und die Erkennung dünner Metallmerkmale (Schlitze, Kanten, Löcher) an rotierenden Komponenten.

Der sehr kurze Erfassungsabstand ist ein Merkmal, keine Einschränkung — er liefert scharfe Ein/Aus-Übergänge mit minimaler Hysterese und vorhersehbaren Erkennungsgrenzen in engen mechanischen Anordnungen.

F3: Benötigt das M8 Edelstahlgehäuse spezielle Montagewerkzeuge?

Standard M8 × 1mm metrische Sechskantmuttern und Sicherungsmuttern werden verwendet — die gleiche Werkzeuggröße wie bei jedem M8-Befestigungselement. Edelstahl-Sicherungsmuttern werden empfohlen, um die Korrosionsbeständigkeit des Gehäuses anzupassen und galvanische Probleme an der Gewindeschnittstelle in feuchten Umgebungen zu vermeiden.

Ziehen Sie die Sicherungsmuttern handfest plus etwa 1/4 Umdrehung mit einem Schraubenschlüssel an — übermäßiges Drehmoment an M8-Edelstahlgewinden birgt die Gefahr des Fressens. Tragen Sie Anti-Seize-Paste auf die Gewinde bei Edelstahl-zu-Edelstahl-Installationen auf, um ein Fressen der Gewinde bei zukünftiger Demontage zu verhindern.

F4: Bei einer Schaltfrequenz von 1,5 kHz, was ist die maximale Geschwindigkeit eines Metallziels, das dieser Sensor zuverlässig erkennen kann?

Die maximale Erkennungsrate hängt sowohl von der Frequenz als auch von der Zielgröße ab. Bei 1,5 kHz beträgt die minimal erkennbare Pulsbreite etwa 0,33 ms. Damit ein Ziel zuverlässig erkannt wird, muss es mindestens einen vollständigen Schaltzyklus im Erfassungsfeld verbleiben.

Ein 2 mm großes Ziel, das mit 1 m/s an der Sensorfläche vorbeiläuft, belegt das Feld für etwa 2 ms — weit innerhalb der Zykluszeit von 0,67 ms. Bei 10 m/s belegt das 2 mm große Ziel das Feld für 0,2 ms, was kürzer als ein Zyklus ist — der Sensor könnte es verfehlen.

Verifizieren Sie für kleine, sich schnell bewegende Ziele die Kombination aus Zielgröße und Geschwindigkeit mit der Ansprechzeit-Spezifikation des Sensors, bevor Sie die Installation festlegen.

F5: Kann der E2E-X2D1-N-Z in einer Edelstahlhalterung installiert werden, ohne seine Erfassungsreichweite zu verringern?

Als geschirmter Sensor kann der E2E-X2D1-N-Z bündig in einer Metallhalterung — einschließlich Edelstahl — montiert werden, ohne dass das umgebende Metall die Erfassungsreichweite von 2 mm verringert. Die interne Abschirmung begrenzt das Feld auf die nach vorne gerichtete Richtung.

Stellen Sie sicher, dass die Sicherungsmutter den Sensor fest genug klemmt, damit Vibrationen während des Maschinenbetriebs die axiale Position nicht lösen können, da selbst 0,5 mm Sensorbewegung bei 2 mm Nenn-Erfassungsabstand eine 25%ige Änderung des Erfassungsspalts darstellen.
