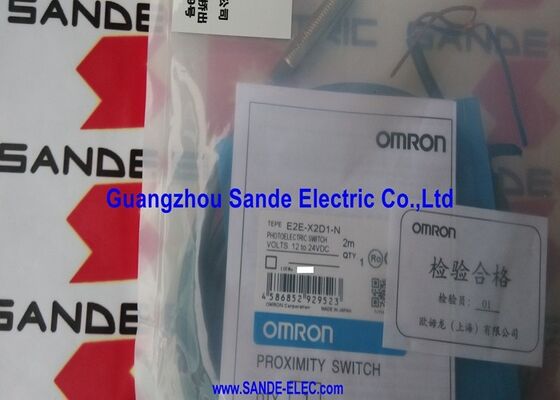

Omron Proximity Switch E2E-X2D1-N E2EX2D1N

Omron E2E-X2D1-N | Induktiver Näherungsschalter — M8 geschirmt, 2mm Schließer, DC 2-Draht, 10–30VDC, 1,5kHz, IP67, Ölbeständiges 2m Kabel

Übersicht

Der Omron E2E-X2D1-N ist ein geschirmter M8 induktiver Näherungsschalter, verdrahtet als DC 2-Draht Schließer, mit einer Reichweite von 2 mm und einer Schaltfrequenz von 1,5 kHz. Die DC 2-Draht-Schaltung bedeutet nur zwei Drähte — der Sensor wird in Reihe mit der Last zwischen der DC-Plusversorgung und dem Rückleiter geschaltet, ohne dass ein separater Stromleiter erforderlich ist. Wenn ein ferromagnetisches Objekt in das 2-mm-Erfassungsfeld eintritt, leitet der interne Ausgangskreis und Strom fließt durch die Last.

Der Reiz von DC 2-Draht-Sensoren liegt in ihrer einfachen Installation. In einer Maschine mit vielen Positionserfassungspunkten spart die Eliminierung des dritten (Versorgungs-)Drahtes von jedem Sensor echte Kabelkosten, reduziert die Anzahl der Steckverbinderpins und vereinfacht die Schaltschrankverdrahtung.

Der Kompromiss — ein minimaler Laststrom von 3 mA und ein Sperrstrom von 0,8 mA — ist in den meisten Automatisierungsinstallationen beherrschbar.

Standard 24V DC SPS-Eingangskarten ziehen im eingeschalteten Zustand weit über 3 mA, und der Sperrstrom von 0,8 mA liegt weit unter der Einschaltgrenze des Eingangs, was den E2E-X2D1-N zu einem einfachen Ersatz für herkömmliche Sensorpositionen in Maschinen macht.

Das Gehäuse aus Edelstahl (SUS303) und die ölbeständige PBT-Sensierfläche sind keine zufälligen Materialwahlen.

In Werkzeugmaschinenanwendungen, in denen der Sensor seine Lebensdauer inmitten von Kühlschmierstoffen und Ölnebel verbringt, muss das Gehäuse dem chemischen Angriff widerstehen, der herkömmliche Messing- oder Zinkgehäuse innerhalb von Monaten korrodiert.

In Kombination mit der IP67 + ölfesten Abdichtung entspricht die Materialspezifikation des E2E-X2D1-N der tatsächlichen chemischen Umgebung von Werkzeugmaschineninstallationen, wo er am häufigsten eingesetzt wird.

Wichtige Spezifikationen

DC 2-Draht Schließer — Die Reihenschaltung

Bei der DC 2-Draht-Schaltung sitzt der Sensor in Reihe zwischen der Versorgungspositivseite und der Last. Wenn kein Objekt vorhanden ist (Sensor AUS), blockiert der Ausgangstransistor — abgesehen vom 0,8 mA Leckstrom fließt kein Strom durch die Last.

Wenn das Objekt erkannt wird (Sensor EIN), leitet der Transistor und Strom fließt von der Versorgung durch die Ausgangsstufe des Sensors, durch die Last und zurück zum gemeinsamen Anschluss.

Zwei praktische Auswirkungen ergeben sich direkt aus dieser Schaltung.

Der minimale Laststrom von 3 mA bedeutet, dass die Last mindestens so viel ziehen muss, damit der Ausgang des Sensors sauber schaltet — sehr hochohmige Lasten oder Lasten, die weniger als 3 mA ziehen, führen zu unzuverlässigem oder keinem Schalten.

Der Leckstrom von 0,8 mA darf die Sperrzustandsgrenze des angeschlossenen SPS-Eingangs nicht überschreiten; wenn doch, liest der Eingang kontinuierlich EIN, unabhängig von der Anwesenheit eines Objekts. Standard-Industrie-SPS-Eingänge bewältigen beide Einschränkungen problemlos: ihr minimaler Einschaltstrom übersteigt 3 mA und ihre Sperrgrenze ignoriert problemlos 0,8 mA.

Die Bezeichnung "mit Polarität" bedeutet, dass die beiden Sensordrähte definierte positive und negative Rollen haben — sie sind nicht austauschbar. Umgekehrtes Anschließen der Drähte bei der Installation verhindert den normalen Betrieb; der Überspannungsschutz im Schutzschaltkreis des E2E-X2D1-N verhindert jedoch eine dauerhafte Beschädigung durch kurzzeitige Verpolung, sodass der Verdrahtungsfehler ohne Sensorwechsel behoben werden kann.

1,5 kHz Ansprechfrequenz — Mittlere Erkennungsgeschwindigkeit

Bei 1,5 kHz führt der E2E-X2D1-N 1.500 vollständige Erkennungszyklen pro Sekunde durch. Für die Anwesenheits-/Abwesenheitserkennung auf Förderbändern, die Endlagenbestätigung von Zylindern und die Teileprüfung in Montagestationen ist diese Ansprechgeschwindigkeit deutlich schneller als jedes mechanische Ereignis, das der Sensor verfolgen muss.

Für Anwendungen, die das Zählen von Impulsen von schnell rotierenden Zahnrädern oder Encoder-Scheiben erfordern, setzt 1,5 kHz eine praktische Grenze: zuverlässiges Zählen erfordert, dass jedes Objekt mindestens eine volle Schaltperiode einnimmt, was bei 1,5 kHz bedeutet, dass Objektdurchlaufgeschwindigkeiten von bis zu etwa 750 Ereignissen pro Sekunde sauber aufgelöst werden können.

Geschirmte bündige Montage — Maximale Installationsflexibilität

Die geschirmte Konstruktion konzentriert das elektromagnetische Feld nach vorne von der Sensierfläche weg und verhindert eine seitliche Feldverlängerung, die bei einer bündigen Montage von umgebendem Metall absorbiert würde. Der E2E-X2D1-N wird in Standard-M8 × 1mm-Befestigungslöcher eingeschraubt und mit den mitgelieferten M8-Kontermuttern gesichert, wobei die Sensierfläche bündig mit dem umgebenden Metallträger oder darin versenkt ist. Dies schützt die Sensierfläche vor direktem mechanischem Kontakt in Anwendungen, bei denen Objekte von der Seite herankommen oder der Installationsraum begrenzt ist.

FAQ

F1: Wie unterscheidet sich der E2E-X2D1-N (Schließer) vom E2E-X2D2-N (Öffner) Modell?

Die beiden Sensoren sind elektrisch identisch in Konstruktion, Gehäuse und Erfassungsabstand. Der Unterschied liegt im Ausgangszustand, wenn kein Objekt vorhanden ist: die D1-Variante (Schließer) hat ihren Ausgangstransistor AUS (Schaltung offen), wenn sie im Leerlauf ist, und EIN, wenn ein Objekt erkannt wird; die D2-Variante (Öffner) ist das Gegenteil — der Ausgang leitet im Leerlauf und öffnet, wenn ein Objekt erkannt wird. Wählen Sie Schließer für Standard-Anwesenheitserkennungs-Verriegelungen, bei denen "Objekt vorhanden = Schaltung aktiv" gilt; wählen Sie Öffner für fehlersichere Anwendungen oder Rückwärtslogikschaltungen, bei denen "Objekt nicht vorhanden = Schaltung aktiv" gilt.

F2: Der Leckstrom beträgt 0,8 mA — verursacht dies einen Fehlalarm an meinem SPS-Eingang?

Für die überwiegende Mehrheit der industriellen SPS-Eingangskarten liegt 0,8 mA weit unter der minimalen Einschaltstromgrenze (typischerweise 2–5 mA).

Der Eingang bleibt im AUS-Zustand, wenn 0,8 mA ohne Objektanwesenheit durch ihn fließen.

Wenn Sie einen ungewöhnlich empfindlichen Eingang mit einer sehr niedrigen Einschaltgrenze verwenden, wird ein Bypass-Widerstand (5,6 kΩ bis 10 kΩ), der parallel zum SPS-Eingang geschaltet ist, den Leckstrom ableiten und eine Fehlaktivierung verhindern.

F3: Das Standard-Erfassungsobjekt ist Eisen 12 × 12 × 1 mm — was passiert mit kleineren Objekten?

Der Erfassungsabstand von 2 mm ist für die Eisenprüfplatte 12 × 12 × 1 mm charakterisiert. Kleinere Objektflächen geben weniger elektromagnetischen Fluss an die Sensor-Spule zurück und erzeugen kürzere effektive Erfassungsabstände.

Bei M8-Sensoren sollte die Objektfläche idealerweise gleich oder größer als die Sensorfläche sein (ungefähr ein Kreis mit 8 mm Durchmesser). Ein 6 × 6 mm großes Eisenobjekt ergibt etwa 85 % des Nennabstands; ein 4 × 4 mm großes Objekt etwa 70 %.

Messen Sie immer den tatsächlichen Schaltpunkt mit den spezifischen Objektmaßen unter den Installationsbedingungen, bevor Sie die mechanische Montageposition festlegen.

F4: Kann der E2E-X2D1-N mit einer 12V DC-Versorgung betrieben werden?

Ja. Der Betriebsspannungsbereich beträgt 10–30V DC, was sowohl 12V als auch 24V DC Versorgungen abdeckt.

Bei 12V Versorgung reduziert die Restspannung des Ausgangstransistors des Sensors die effektive Lastspannung — stellen Sie sicher, dass die Last bei dieser reduzierten Spannung zuverlässig arbeitet.

Für SPS-Eingangskarten, die speziell für 24V Eingang ausgelegt sind, überprüfen Sie, ob die reduzierte Versorgungsspannung immer noch die minimale Einschaltspannungsanforderung des Eingangs am Eingangsklemmenblock erfüllt, nachdem Spannungsabfall über das Kabel und die Restspannung des Sensors berücksichtigt wurden.

F5: Die IP-Schutzart ist IP67 plus "ölfest" — was bedeutet die Bezeichnung "ölfest"?

IP67 deckt den Schutz vor Staubeintritt (vollständiger Ausschluss) und temporäres Eintauchen in Wasser (1m, 30 Minuten) ab. Omrons "ölfester" Unternehmensstandard erweitert die Dichtungsprüfung auf Schneidöle, Hydrauliköle und Metallbearbeitungskühlmittel — Flüssigkeiten, die sich chemisch von Wasser unterscheiden und Dichtungsmaterialien anders angreifen.

Das Edelstahlgehäuse und die PBT-Sensierfläche, kombiniert mit der ölfesten Abdichtung, qualifizieren den E2E-X2D1-N für Werkzeugmaschinenumgebungen, in denen eine anhaltende Ölbelastung während der gesamten Lebensdauer des Sensors die normale Bedingung ist.
