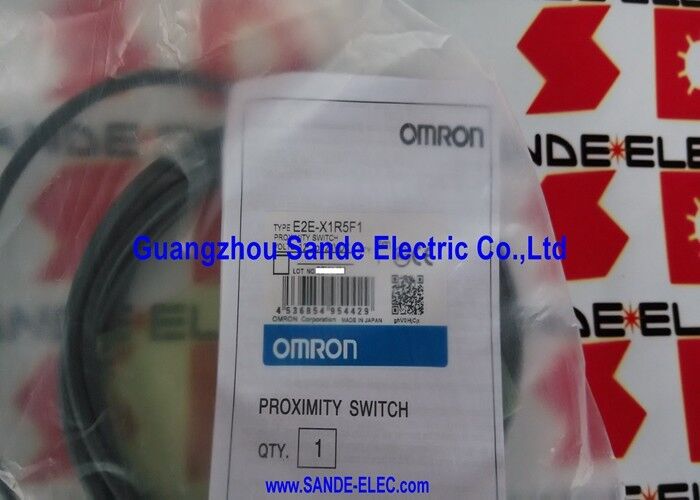

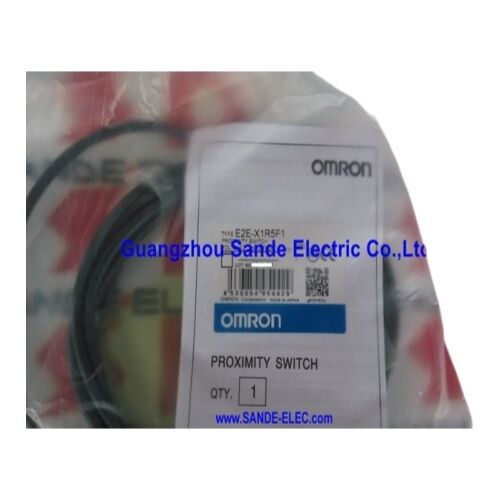

OMRON Näherungsschalter Sensor E2E-X1R5F1 E2EX1R5F1
Produktübersicht
Der Omron E2E-X1R5F1 ist ein geschirmter M8 induktiver Näherungsschalter der E2E-Serie, der einen PNP-Sourcing-Ausgang an einer 3-Draht-Schaltung liefert. Seine Erfassungsdistanz von 1,5 mm, seine Schaltfrequenz von 2 kHz und sein Edelstahlgehäuse vereinen sich in einem Gehäuse, das in ein M8-Loch eingeschraubt wird, um die schnellsten und engsten Erfassungsaufgaben im Standardbereich der E2E-Serie zu bewältigen.
Die Leistungsspezifikation von 2 kHz hebt dieses Modell von den meisten M8-Sensoren ab. Ein einzelner Schaltzyklus dauert 0,5 ms – schnell genug, um Zähne an kleinen, schnell drehenden Zahnrädern zuverlässig zu zählen, Löcher in rotierenden Scheiben mit mehreren tausend U/min zu erkennen oder einzelne Schlitze auf Encoder-Scheiben zu erfassen, bei denen langsamere Sensoren Erfassungen zu einem kontinuierlichen Ausgang verschmelzen würden.
Das Edelstahlgehäuse bietet Materialhaltbarkeit für Anwendungen, in denen M8-Sensoren typischerweise eingesetzt werden – enge Einbauräume, in Werkzeugbaugruppen und an Erfassungspunkten innerhalb von Maschinenarbeitsbereichen, in denen Kühlmittel, Späne und zufällige mechanische Kontakte normale Bedingungen sind.
Schlüsselspezifikationen
| Parameter |
Wert |
| Erfassungsdistanz |
1,5 mm (±10%) |
| Einstellabstand |
0-1,2 mm |
| Gehäuse |
M8 × 1 mm, geschirmt, Edelstahl |
| Ausgang |
PNP, Schließer, 3-Draht |
| Versorgungsspannung |
12-24V DC (10-40V Betrieb) |
| Stromaufnahme |
13 mA max. |
| Schaltleistung |
0-200 mA |
| Ansprechfrequenz |
2 kHz |
| Standardziel |
Eisen 8 × 8 × 1 mm |
| IP-Schutzart |
IP67 |
| Betriebstemperatur |
−40°C bis +85°C |
| Gehäusematerial |
SUS (Edelstahl) |
| Schutz |
Überspannung, Kurzschluss, Verpolung |
Geschirmtes M8-Konstruktionsmerkmal
Die geschirmte Konstruktion konzentriert das elektromagnetische Feld direkt nach vorne von der Erfassungsfläche, was eine bündige Installation in Metallhalterungen ohne Reduzierung der Erfassungsdistanz von 1,5 mm ermöglicht. Das umgebende Metall absorbiert nicht das nach vorne gerichtete Feld, was eine versenkte Installation in schützenden Metallteilen ermöglicht, ohne die Erfassung zu beeinträchtigen.
Das M8-Gewinde und die Sicherungsmutter ermöglichen eine feine axiale Einstellung nach der Erstmontage, was eine präzise Spalt Einstellung vor dem Anziehen der Sicherungsmutter ermöglicht. Für die Erfassung von Merkmalen, die kleiner als das Standardziel von 8 mm sind, sollte die tatsächliche Schaltentfernung mit dem spezifischen Ziel gemessen werden, um eine zuverlässige Erfassung zu bestätigen.
Leistungsmerkmale
Bei einer durchschnittlichen Ansprechfrequenz von 2 kHz bewältigt der E2E-X1R5F1 bis zu 2.000 Erfassungszyklen pro Sekunde. Für eine zuverlässige Erfassung mit Sicherheitsmarge sollten die tatsächlichen Erfassungsraten innerhalb von 50-70 % des 2-kHz-Maximums (ca. 1.000-1.400 Ereignisse pro Sekunde) gehalten werden.
Der Betriebsbereich von 10-40 V erweitert sich über typische Bereiche von 10-30 V hinaus und berücksichtigt 24-V-Systeme mit großzügiger Regelungstoleranz und gelegentliche industrielle 36-V-Nennspannungen, die bei Nachrüstungen auftreten.
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen dem E2E-X1R5F1 (PNP) und dem E2E-X1R5E1 (NPN)?
Beide sind geschirmte 3-Draht-Sensoren der M8-Klasse mit identischer physikalischer Konstruktion, 1,5 mm Erfassungsdistanz, 2 kHz Frequenz und IP67-Schutz. Das Suffix F1 steht für PNP (Sourcing)-Ausgang, während E1 für NPN (Sinking)-Ausgang steht. Wählen Sie F1/PNP für PNP-Eingangs-SPS-Karten (europäischer Standard) und E1/NPN für NPN-Eingangs-Karten (japanischer/ostasiatischer Standard).
F2: Das Teil ist als veraltet aufgeführt – kann ich es noch beziehen, und gibt es einen direkten Ersatz?
Der Status „veraltet“ bedeutet, dass Omron die Herstellung eingestellt hat, aber Restbestände und generalüberholte Lagerbestände sind weiterhin verfügbar. Das aktuelle Äquivalent von Omron in der E2E-Serie sind die Serien E2EW oder E2ER mit äquivalenten geschirmten M8-PNP-Spezifikationen. Überprüfen Sie vor dem Austausch die Kabelcodierung, den Steckertyp und die Anforderungen an die Versorgungsspannung.
F3: Die Schaltleistung ist mit 0-200 mA angegeben. Gibt es eine Mindeststromanforderung?
Im Gegensatz zu 2-Draht-Sensoren hat der 3-Draht-PNP-Ausgang des E2E-X1R5F1 keine Mindestlaststromanforderung. Null Laststrom (Open-Circuit-Ausgang) ist zulässig. Die 200 mA Maximalwert sind die absolute Obergrenze; Dauerbetrieb nahe dieser Grenze sollte in ständig aktivierten Anwendungen vermieden werden.
F4: Was bedeutet der Temperaturbereich von −40 °C bis +85 °C für heiße Maschinenumgebungen?
Dieser Bereich gibt die Umgebungstemperatur an, der der Sensorkörper standhalten kann, während er die Erfassungsspezifikationen erfüllt. Am oberen Ende bezieht sich 85 °C auf die Schaltschranklufttemperatur am Sensorstandort – nicht auf die Oberflächentemperatur von Montagehalterungen oder Werkstücken. Überprüfen Sie die tatsächliche Umgebungstemperatur gegen diese Grenze in beheizten Umgebungen.
F5: Das Standard-Erfassungsobjekt ist 8×8×1 mm Eisen – was passiert mit kleineren Zielen?
Kleinere Ziele bieten dem elektromagnetischen Feld des Sensors weniger Oberfläche, was den zurückkehrenden Fluss zur Spule reduziert und die Erfassungsdistanz effektiv verringert. Für kleine Ziele messen Sie immer den tatsächlichen Schaltpunkt mit dem spezifischen Ziel und stellen Sie den Arbeitsspalt gut innerhalb der gemessenen Schaltentfernung ein.
