D4C-3202 Neuer Omron Grenzschalter D4C-3202

Omron D4C-3202∙ Kompakter geschlossener Grenzschalter ∙ Roller Plunger, SPDT, 4A/30V DC, IP67 Dreifach versiegelt, rote LED, VCTF Öl-Widerstands-Kabel 3m

Übersicht

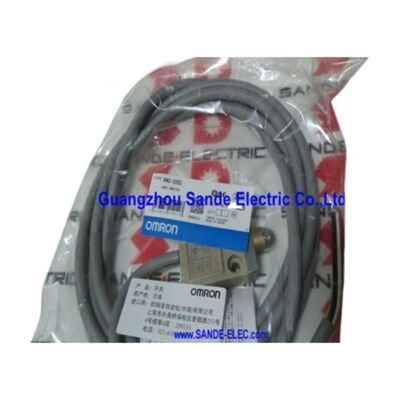

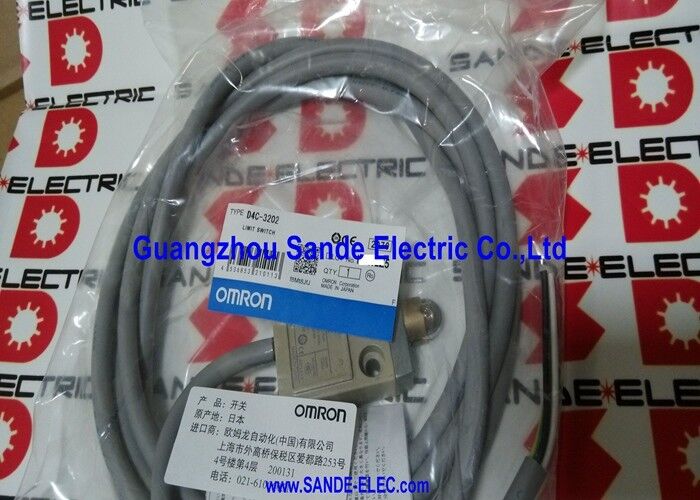

DieOmron D4C-3202ist ein kompakter geschlossener Grenzschalter mit einem Rollenkolbenantrieb, mit einer Leistung von 4A/30V Gleichstrom, mit IP67-Dreifachdichtung und einem 3-Meter-VCTF-Ölkabel.

Seine SPDT-Kontaktkonfiguration ein normalerweise offener und ein normalerweise geschlossener Kontakt an einem gemeinsamen Endgerät ermöglicht es, sowohl Erkennungs- als auch Sicherheitsverriegelungsfunktionen von einem einzigen Schaltkörper aus zu erfüllen,Anschluss an einen Kontakt, abhängig von der Logik, die von der Steuerungskette verlangt wird.

Kleine, robuste, versiegelte: Diese drei Merkmale definieren die D4C-Serie und erklären, warum sie auf Werkzeugmaschinen, Fördersystemen, Hydraulikpressen, Verpackungsmaschinen,und industrielle Automatisierungsgeräte in der globalen Fertigung.

Das Druckguss-Aluminiumgehäuse steht der physikalischen Umgebung von Werkzeugmaschinenanlagen stand, in denen Kühlmittel, Splitter und Vibrationen kontinuierlich sind.Die IP67-Dreifachversiegelung hält die Umgebung vollständig vom Kontaktmechanismus fern..

Und der kompakte Formfaktor ermöglicht es dem Schalter, in enge Maschinenpositionen zu passen, wo es größere geschlossene Schalter nicht tun würden.

Die rote LED-Betriebsanzeige ist ein einfaches, aber wertvolles praktisches Merkmal.

Wenn der Walzenkolben gedrückt ist – Zieldetektion, Kontaktwechsel – leuchtet die LED an und bestätigt auf einen Blick, dass der Aktor korrekt ausgelöst wird.

Diese visuelle Bestätigung ersetzt bei der Maschineneinrichtung und Fehlerbehebung die Notwendigkeit einer separaten Multimetermessung oder eines PLC-Diagnostikbildschirmchecks:der Schalter selbst zeigt kontinuierlich seinen Zustand an.

Schlüsselmerkmale

IP67 Dreifach versiegelte Konstruktion

IP67-Schutz kompletter Staubverzicht plus vorübergehender Eintauchwiderstand erfordert drei separate Dichtungsstellen an einem Grenzschalter, da das Gehäuse drei mögliche Eintrittswege hat:das Kolbenloch, in das der Aktor in den Körper eingeht, die interne Schaltkammer, in der sich die Kontakte befinden, und der Kabel-Eingangspunkt.

Omron adressiert jede einzeln im D4C-3202.

The plunger section is sealed by a nitrile rubber packing seal and a diaphragm that moves with the actuator while maintaining a continuous fluid barrier — so the plunger can travel its full stroke without breaking the seal at any point.

Der Schalterbereich ist durch eine Nitrilkautschukkappe über der Kontaktanlage isoliert und verhindert, dass Flüssigkeit, die an der Kolbendichtung vorbeikommt, die Kontakte erreicht.

Der Kabel-Eingang wird durch ein Verkapselungsmaterial versiegelt, das die Lücke zwischen Kabelmantel und Gehäuse vollständig füllt.

Dieser dreistufige Ansatz führt dazu, dass die IP67-Bewertung für die Baugruppe als Ganzes und nicht für einzelne Komponenten gilt.

Ein Schalter, der nur zwei von drei möglichen Eintrittspunkten versiegelt, wird in Kühlmittel-Eintauchumgebungen schließlich ausfallen, auch wenn er ein IP65- oder IP66-Label trägt.

Für Werkzeugmaschinenanwendungen, bei denen der Schalter regelmäßig im Kühlmittelpool am Boden eines Bearbeitungsgehäuses eingetaucht wird, ist die dreifache Konstruktion des D4C-3202 die Spezifikation, die zählt.

Rollen-Spritzer-Aktor  Selbstrelaismechanismus

Der Rollenkolben kombiniert eine vertikale Kolbenbewegung mit einer geringen Reibungswalze an der Spitze, die mit der Betätigungskam oder dem Hund in Berührung kommt.

The roller reduces the lateral force transmitted to the actuator during oblique cam approaches — where the cam surface is moving at an angle to the plunger axis — preventing side-loading of the plunger shaft and extending both actuator and guide bearing life.

Die Eigenschaften des selbst freisetzenden Kolbenantriebs (im Gegensatz zu Rollerhebelantriebsgeräten,der durch eine stationäre Kamma unbegrenzt in der betätigten Position gehalten werden kann) bedeutet, dass der Kolben unter Federkraft in die Ruheposition zurückkehrt, wenn sich die Kamma entfernt.

Die mechanische Hysterese wird durch die 11,77 N-Betriebskraft und die 4,41 N-Auslösungskraft definiert.und die Federkraft kehrt den Kolben zurück, wenn die Kammkraft unter 4 fällt.41N.

Für Anwendungen mit hohem Zyklus Positionserklärung am Ende jedes Maschinenzykluses, bei hunderten Zyklen pro Stunde 10000,000 Mechanische Betriebsberechtigung bietet die Garantie für die Lebensdauer, dass der Schalter ohne geplanten Austausch das Hauptwartungsintervall der Maschine überdauert.

VCTF-ölfestes Kabel 4 Kerne, 3 Meter

Die VCTF (Vinyl Cabtire flexible) ölfeste Kabelwäsche bietet Widerstand gegen Schneideöle, hydraulische Flüssigkeiten,und wasserbasierte Kältemittel, die in Werkzeugmaschinen die normale Flüssigkeitsumgebung darstellen.

Standard-PVC-Kabel brechen sich bei anhaltendem Ölkontakt allmählich ab.

VCTF-Verbindungen widerstehen dieser Weichmachermigration und bewahren die Flexibilität und Integrität der Jacke während der gesamten Lebensdauer der Maschine.

Vier Kerne im Kabel entsprechen der SPDT-Kontaktkonfiguration des D4C-3202: jeweils ein Kern für den gemeinsamen Endgerät, den normalerweise offenen Kontakt, den normalerweise geschlossenen Kontakt und den Schild/Boden.

This allows the SPDT contacts to be wired for both the operative switching function (typically the NC contact for safety interlocks) and the feedback signal (typically the NO contact for position confirmation) in parallel, ohne separate Kabel vom Schalterstandort aus zu führen.

Die 3-Meter-Festlänge eignet sich für Standard-Werkzeugmaschinen, bei denen der Schalter nur wenige Meter von der Steuerungsanlage entfernt montiert wird.

Für längere Kabelläufe gibt Keyence die Kabelverlängerungsmethode in der Dokumentation der D4C-Serie an.

Häufig gestellte Fragen

F1: Der D4C-3202 ist bei 30 V Gleichstrom 4A eingestuft. Kann er induktive Belastungen wie Elektromagnetikventilspulver direkt wechseln?

Bei induktiven Gleichspannungsbelastungen ist der Nennschaltstrom zu reduzieren. Die Nennzahl 4A gilt für Widerstandsbelastungen (nicht induktiv) bei 30 V Gleichspannung.Motorstarter-Spulen die Nennstrom ist in der Regel um einen Faktor reduziert, der auf der L/R-Zeitkonstante der Last basiert.

Die Dokumentation der Serie D4C von Omron legt die Induktionslastwerte für verschiedene Lastmerkmale fest.

Bei der direkten Schaltung mit einem Magnetstrom bei signifikanten Spulenströmen ist der Laststrom anhand der Induktionsleistung zu überprüfen; bei Grenzfällen ist ein Zwischenrelais zum Schutz der Grenzschalterkontakte zu verwenden.

F2: Kann der D4C-3202 mit anderen D4C-Switches verbunden werden?

Ja, die Kolbenmodelle der D4C-Serie sind für die Gangmontage konzipiert.Omron liefert Montage-Hardware für Bandenkonfigurationen.

Gangmontage wird in Multi-Positions-Erkennungs-Arrays verwendet, bei denen eine einzelne Betätigungsplatte gleichzeitig mehrere Positionsbedingungen bestätigt.

F3: Was ist der Unterschied zwischen den Modellen D4C-3202 und D4C-2202?

Beide sind D4C-Schalter mit 3-Meter-VCTF-Ölkabel und IP67-Schutz.der D4C-3202 ist für 4A/30V Gleichspannung (für starke Gleichspannungsanwendungen) bestimmt, während der D4C-2202 auf 5A/125V Wechselstrom (für Wechselstromsteuerungsschaltungen) eingestuft ist.

Der D4C-3202 ist die richtige Wahl für Gleichspannungs- 24V-Steuerkreise, wie sie in PLC-gesteuerten Maschinen zu finden sind; der D4C-2202 für AC 115V oder 230V-Steuerung, die in älteren Maschinenkonstruktionen üblich ist.

F4: Die Betriebskraft wird als 11,77N

Die Betriebskraft ist die Kraft, die senkrecht auf die Kolbenachse ausgeübt wird (d. h.die Stütze gerade nach unten drücken) erforderlich ist, um den Schalter von seiner Ruheposition an den Punkt zu bringen, an dem sich die Kontakte ändernEs wird unter Standardbedingungen gemäß der Norm EN60947-5-1 gemessen.

Bei tatsächlichen Maschinenaufbauten, bei denen sich die Kamme in einem Winkel an die Walze nähert, hängt die zur Betätigung des Schalters erforderliche wirksame Kraft vom Annäherungswinkel ab, der bei steileren Winkelndie Kraftkomponente entlang der Kolbenachse wird reduziert, die eine größere Gesamtbewegungskraft erfordert, um die axiale 11,77 N zu erreichen.

Der Hund oder die Kamme sollte so konstruiert sein, dass sie bei allen vorgesehenen Betriebsgeschwindigkeiten eine ausreichende Achskraft erzeugen.

F5: Entzieht die rote LED Strom von den Schaltkontakten? Wirkt sie sich auf die elektrische Leistung aus?

Die LED-Anzeige im D4C-3202 wird von den Schalterkontakten angetrieben sie ist parallel zur Belastung am NO-Kontakt verdrahtet.

Dies bedeutet, dass die LED bei Aktivierung des Schalters einen kleinen Dauerstrom anzieht, wodurch der verfügbare Strom für die angeschlossene Last reduziert wird.Omron legt in der D4C-Dokumentation den parallelen Leckstrom der LED fest.

Bei Anwendungen mit hohem Strom in der Nähe der 4A-Grenze wird der LED-Strom vom verfügbaren Laststrom abgezogen.
