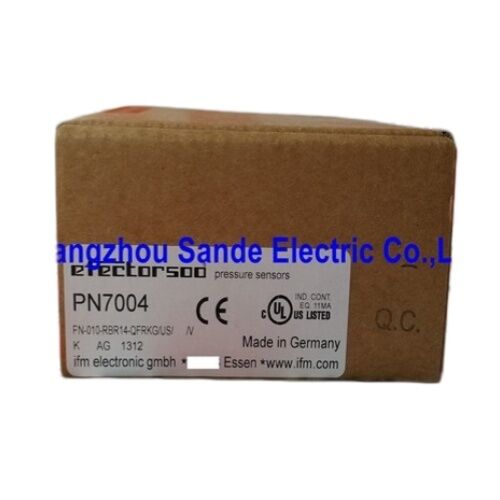

wennm Drucksensoren PN7004 PN7004

IFM PN7004 ∙ Elektronischer Drucksensor ∙ 0 ∙ 10 bar, 18 ∙ 36VDC, 2 × PNP/NPN-Ausgänge, G1 / 4 intern, M12, IP65, 4-stelliges Display

Übersicht

DieDie Bezeichnung der Beförderungsstelle ist folgende:ist ein elektronischer Drucksensor mit einer Leistung von -1 bis 10 bar, mit zwei unabhängig programmierbaren Schaltvorgängen, einem integrierten 4-stelligen alphanumerischen Display,mit einer Breite von mehr als 20 mm,. Innerhalb der PN7000-Serie von IFM the PN7004 occupies the low-pressure end alongside the PN7000's 400 bar capability — these two sensors serve entirely different application spaces despite sharing the same housing platform and programming interface.

Der Bereich von -1 bis 10 bar ist der Bereich von pneumatischen Systemen und Niederdruckprozessen.

Druckluftversorgungen für Industrieanlagen arbeiten typischerweise bei 6·8 bar; Vakuumausgüsse für Sauggriffmaschinen arbeiten zwischen 0 und -1 bar;Kühlwasserkreisläufe laufen je nach Systemhöhe und Pumpendruck bei 3­8 bar.

Der PN7004 verarbeitet all diese mit einem einzigen Messbereich, und das integrierte Display liefert eine direkte Druckmessung an der Messstelle ohne zusätzliche Messgeräte.

Zwei programmierbare Schaltvorgänge sind die praktisch wertvollste Eigenschaft des PN7004 im Vergleich zu einfacheren Druckschaltern mit einem einzigen Ausgang.

In einem System, das sowohl einen Steuerungs- als auch einen Alarm-Setpoint benötigt, ist ein Kompressor mit einer Belastung von 5 bar und Alarmen unter 3 bar erforderlich.ein hydraulischer Schaltkreis, der einen Zyklus bei 60 bar und Alarme über 80 bar ermöglicht. Der PN7004 ersetzt zwei separate Sensoren durch einen.

Beide Setpoints überwachen die gleiche Druckverbindung; beide verbinden sich unabhängig von der SPS; beide schalten an ihren individuell programmierten Schwellenwerten.

Schlüsselmerkmale

- 1 bis 10 Bar Vakuum durch Pneumatik

Der Messbereich von −1 bar macht den PN7004 direkt für Vakuumanwendungen anwendbar, ohne dass ein separater Sensor erforderlich ist.Vakuumbildung, und Entgasungsanwendungen arbeiten zwischen 0 und -0,95 bar (nahe vollem Vakuum).

The PN7004 covers this range at the lower boundary and the compressed air supply at the upper — a single sensor per pressure monitoring point for systems that use both vacuum and positive pressure at different points in their cycle.

Der oberste Bereich von 10 bar deckt das gesamte Spektrum des pneumatischen Maschinendrucks ab. Der Standarddurchsatz des industriellen Kompressors für die pneumatische Verteilung beträgt typischerweise 6·8 bar;Nachdruckregler und VerlusteDer Druck am Einsatzort beträgt 4 ‰ 6 bar; hochdruckgeschaltete pneumatische Anwendungen (einige Spannflaschen, pneumatische Pressen) erreichen 8 ‰ 10 bar.

Der PN7004 kann all dies ohne Überschreitung seines Messbereichs bewältigen.

Überlastschutz: 75 Bar Sprengsicherheit, 150 Bar Sprengsicherheit

75 Bar-Druck gegen einen Messbereich von 10 Bar beträgt 7.51:1 Überlastfaktor.

Die IFM erkennt an, daß selbst Niederdruck-Pneumatik- und Hydrauliksysteme vorübergehende Druckereignisse erleben, die deutlich über ihrem normalen Betriebsbereich liegen.Akkumulatorentladungen, und hydraulische Zylinder-End-Stop-Einschläge erzeugen alle Transienten, die den Setpoint mehrfach überschreiten können.

Der 75-Bar-Druck sorgt dafür, dass die keramische Messzelle des PN7004 diese Ereignisse ohne Nullverschiebung oder dauerhafte Beschädigung übersteht.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen PN7004 und PN7000, und wie wähle ich?

Der PN7004 misst -1 bis 10 bar mit IP65 und G1⁄4" inneren (weiblichen) Gewinde, bestimmt für pneumatische Systeme, Niederdruckhydraulik und Instrumentenluft.Der PN7000 misst 0 ‰ 400 bar mit IP67 und G1⁄4" externen (männlichen) Gewinden, für Haupthydraulikkreisläufe in Hochdruckmaschinen.

Beide verfügen über die gleiche Gleichstromversorgung von 18 ¢ 36 V, PNP/NPN-Ausgänge, M12-Anschluss und integrierte Anzeige.die PN7000 oder eine Variante der mittleren PN-Serie in Betracht ziehen.

F2: Kann OUT2 auf dem PN7004 als zweiter unabhängiger Druckschalter funktionieren?

Ja, OUT2 kann entweder als zweiter unabhängiger Schaltungsausgang an einem anderen Einstellpunkt als OUT1 oder als diagnostischer Ausgang programmiert werden, der den inneren Zustand des Sensors signalisiert.Bei Konfiguration als zweiter Schaltungsausgang, wechseln beide Ausgänge unabhängig voneinander an ihren jeweiligen programmierten Einstellpunkten, jede mit ihrer eigenen Hysterese-Einstellung.

Das macht den PN7004 gleichbedeutend mit zwei unabhängigen Druckschaltern mit einem Ausgang, die einen Messpunkt teilen.

F3: Die G1⁄4"-Verbindung ist als interner Thread aufgeführt. Auf welche Hardware wird der Sensor angeschlossen?

G1⁄4" innerer (weiblicher) Faden bedeutet, dass der Sensorkörper eine weibliche Steckdose enthält, in die eine männliche G1⁄4" BSP-Fitterung geschraubt wird.oder eine direkte Anbringung aus der Druckleitung der Maschine muss mit der Steckdose des Sensors verbunden sein.

Viele hydraulische und pneumatische Kollektoren bieten weibliche G1⁄4"-Anschlüsse, die der PN7000 (männliches Gewinde) direkt anschließen würde, aber der PN7004 (weibliches Gewinde) benötigt eine männliche Gewinde oder einen Adapter.Überprüfen Sie das Anschlussformat am Druckhahn der Maschine, bevor Sie bestellen.

F4: Der PN7004 ersetzt den PB7024 und den PN7024? Ist dies ein direkter Ersatz?

IFM listet den PN7004 als Ersatz für diese früheren Modelle mit kompatibelem Messbereich, Ausgangstyp und Prozessanschluss auf.Die Programmierschnittstelle und das Display unterscheiden sich von den älteren Modellen.

Die elektrische und mechanische Anlage sollte in den meisten Fällen kompatibel sein.

F5: Ist IP65 für die Umgebung von hydraulischen Maschinen geeignet oder ist IP67 erforderlich?

IP65 schließt vollständige Staubvermeidung und Schutz vor Wasserstrahlen aus allen Richtungen ab.und zufällige Flüssigkeitsbelastung typisch für die Umgebung hydraulischer Maschinen.

IP67 (vorübergehendes Eintauchen) ist erforderlich, wenn der Sensor unter Wasser oder hochdruckfähiger Flüssigkeitsfluten ausgesetzt sein kann.

Für die meisten Anlagen mit pneumatischen und hydraulischen Platten, bei denen der Sensor in einem Maschinenfach oder auf einem zugänglichen Kollektor befindet, genügt IP65.

Für Sensoren, die in Sumps, Gräben oder an Orten montiert sind, an denen sich Flüssigkeiten ansammeln können, bietet IP67 einen zusätzlichen Schutz.
