| Herkunftsort | USA |
| Markenname | BENTLY |
| Zertifizierung | CE ROHS |
| Modellnummer | 330901-00-05-02-00 |

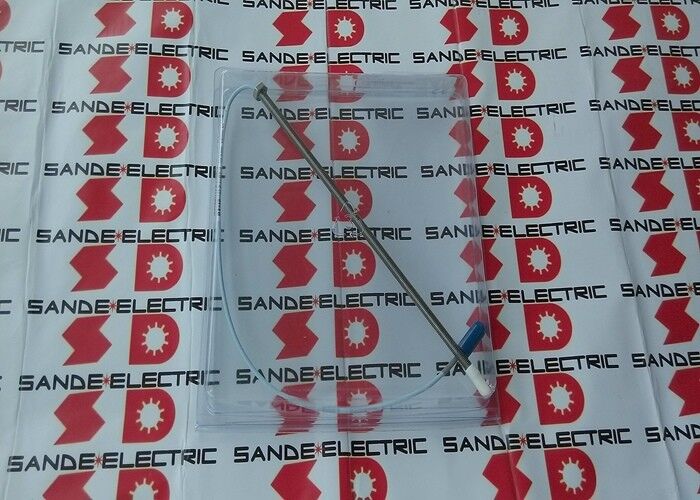

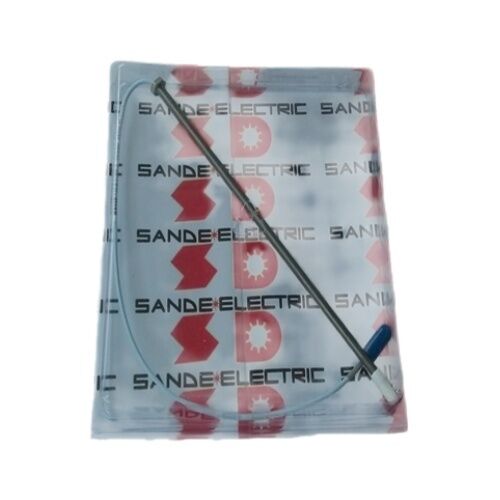

DieBently Nevada 330901-00-05-02-00ist die kompakte 0,5-Zoll-Gehäuse-Konfiguration der Proximitätssonde 3300 XL NSv-Serie ein Wirbelstromwandler zur berührungslosen Messung der Radialverschiebung der Welle in rotierenden Maschinen.
Die Sondenspitze erzeugt ein elektromagnetisches Feld, das durch die nahegeleitete elektrisch leitfähige Wellenoberfläche gestört wird. Diese Störung wird durch den Proximometer 3300 NSv in Spannung umgewandelt.bietet ein kontinuierliches Gleichstromsignal proportional zur Lücke zwischen Sondenspitze und Welle.
Das 3300 XL NSv-System ist Bently Nevadas Werkstück-Proximitätswandler-Plattform, die für Turbinen, Kompressoren, Pumpen, Motoren,und andere rotierende Maschinen, bei denen für die Zustandsüberwachung Schachtvibrationen und Positionsüberwachung erforderlich sind, Schutz und Prozesssteuerung.
The 330901 base model designates the standard 1/4-28 UNF threaded probe without armored cable — the configuration that fits most standard proximity probe ports machined into turbomachinery casings worldwide.
Die kompakte Gehäuselänge von 0,5 Zoll der -00-05-Konfiguration ist speziell für Anlagen gedacht, bei denen die Tiefe des Montageloches begrenzt ist ,Anlagen mit eingeschränkter Radialfreiheit um den Sondenkörper oder Nachrüstpositionen, bei denen die ursprüngliche Ausrüstung eine kürzere Sondenkonstruktion verwendet hat.
Der 0,0-Zoll-Streifenlose Abschnitt (Prefix 00) bedeutet, dass sich der Streifenanteil von der Spitze der Sonde aus erstreckt.Maximierung des Einsatzes in flachen Gewindenabschnitten ohne Verlust von Tiefe auf einem nicht getriebenen Abschnitt.
| Parameter | Wert |
|---|---|
| Thread | 1/4-28 UNF (ohne Rüstung) |
| Ungetriebene Länge | 0.0 Zoll |
| Dauer des Falles | 0.5 Zoll |
| Verbindungsstück | Mini-koaxiale ClickLoc (Standardkabel) |
| Fallmaterial | Stahl mit einem Gehalt an Stahl von mehr als 0,05 GHT |
| Tippmaterial | PPS (Polyphenylensulfid) |
| Impedanz des Kabels | 75 Ω Koaxial |
| Kabelschutz | FEP |
| Empfindlichkeit | 200 mV/mil (7,87 V/mm) |
| Frequenzreaktion | Gleichstrom bis 10 kHz |
| Betriebstemperatur | -52°C bis +177°C |
| Gleichstromwiderstand (Kabel) | 4.0 ± 0,5 Ω (0,5 m) |
| Maximaler Thread-Engagement | 0.375 Zoll |
| Empfohlenes Drehmoment | 5.1 N·m (45 lb) |
| Kompatibles System | 3300 XL NSv |
| Genehmigungen | Standard (Option 00) |
Die Sonde 330901-00-05-02-00 ist ein Element eines dreikomponenten Proximitätswandlersystems: die Sonde selbst, ein Verlängerungskabel, das die Sonde mit dem Proximitor verbindet,und der Proximitor 3300 XL NSv (Konditioniermodul).
Die Sonde erzeugt das Wirbelstromfeld, das Verlängerungskabel trägt das Roh-HF-Signal,und der Proximitor wandelt das gap-abhängige HF-Signal in eine kalibrierte Gleichspannungsleistung um, typischerweise −18 V an der kalibrierten weiteren Lücke und variiert in Richtung −1 V, wenn sich die Welle der Sonde nähert.
Diese verteilte Architektur trennt den Messpunkt (Sonde) von der Elektronik (Proximator).
Die Sonde enthält keine aktive Elektronik, sondern nur eine Wunde und ein Tuning-Netzwerk, das es der Sonde ermöglicht, im Bereich von −52 °C bis +177 °C zu arbeiten, was Halbleiterkreise beschädigen würde.
Der Proximitor ist an einem kühleren, zugänglicheren Plattenort, weit weg von der thermischen und Vibrationsumgebung des Maschinengehäuses, zu montieren.
Das 3300 XL NSv-System von Bently Nevada ist rückwärtskompatibel mit 3300 XL Verlängerungskabeln und Proximitoren,die 330901-00-05-02-00 in bestehenden Anlagen direkt mit früheren Sonden der Baureihe 330901 austauschbar macht.
Der ClickLoc Mini-Koaxialanschluss (Option 02) passt zum Standard 3300 XL-Kabelanschluss und ermöglicht den Sondenersatz ohne Änderung der Feldkabelanlage.
Die 0,5-Zoll-Gehäuse-Länge bestimmt die physikalische Sondentiefe von der Maschinengehäuse-Oberfläche bis zur Sondenspitze.5-Zoll-Gehäuse positioniert die Sonde Spitze 0.5 Zoll unterhalb der Montagefläche für die für diese Größe geeigneten Schachtbohrtiefen.
Im Gegensatz zu längeren Sondenvarianten, die zur Erreichung von Schächten an tief eingebogenen Stellen verwendet werden, ist das 0,5-Zoll-Gehäuse für Messungen in der Nähe der Gehäuseoberfläche.
Das empfohlene Drehmoment beträgt 5,1 N·m (45 in·lb), wobei das absolute Maximum 7,3 N·m (65 in·lb) beträgt.
Überschreitung des maximalen Drehmoments führt zu Gewindeverformungen oder Schäden an der PPS-Sondenspitze.Besonders wichtig, da das PPS-Material der Spitze, obwohl es chemisch und mechanisch hart ist, unter übermäßiger Torsionsbelastung geschoren wird.
Die Viton-O-Ring-Dichtung am Sondenkörper sorgt für eine positive Dichtung gegen Öl und Prozessflüssigkeiten am Sondenanschluss; überprüfen Sie vor der Installation den Zustand des O-Rings und ersetzen Sie ihn, falls er knackt oder deformiert ist.
Die optimale Arbeitslücke zwischen Sondenspitze und Welle für das System 3300 NSv beträgt etwa 2 mm (80 mils).
Bei dieser Lücke arbeitet das System in der Nähe des Zentrums seines linearen Bereichs und bietet eine maximale Auflösung und minimiert die Empfindlichkeit gegenüber Lückefehlern durch thermische Ausdehnung oder Wellenbeugung.
Die Lücke wird eingestellt, indem die axiale Position der Sonde im Gewindeanschluss angepasst und durch Messung der Gleichspannung mit dem stationären Schacht überprüft wird.
F1: Was ist die optimale Arbeitslücke für die 330901-00-05-02-00, und wie kann ich sie einstellen?
Das 3300 NSv-System ist für eine Nennlücke von etwa 2 mm (80 mils) kalibriert.die Sonde axial einstellen, bis die Gleichstrom-Ausgangsspannung vom Proximitor ungefähr −10 V beträgt (Mittepunkt des linearen Bereichs von −18 V bis −2 V für das 3300 NSv-System).
Dies stellt den Schacht in den Mittelpunkt des linearen Messbereichs der Sonde.Sperren Sie die Sonde in dieser Position mit einer Sperrmutter und bestätigen Sie, dass die Lücke innerhalb der Spezifikation mit proximitor Ausgangsspannung als Referenz.
F2: Kann der 330901-00-05-02-00 ohne Verlängerungskabel direkt an den Proximitor angeschlossen werden?
Der ClickLoc-Mini-Koaxialanschluss der Sonde (Option 02) wird mit dem Standard 3300 XL NSv-Verlängerungskabel verbunden, das dann mit dem Proximitor verbunden wird.
Während es bei Prüfstandsprüfungen physikalisch möglich ist, die Sonde ohne Verlängerungskabel an den Proximitor anzuschließen, ist das kalibrierte System mit spezifischen Kabelimpedanzen ausgelegt und charakterisiert.
Kein Verlängerungskabel oder ein Kabel, das nicht den 3300 XL-Spezifikationen von Bently Nevada entspricht, beeinträchtigt die Empfindlichkeit des Systems und die lineare Reichweite.Verwenden Sie immer das richtige Verlängerungskabel Bently Nevada 3300 XL für Feldinstallationen.
F3: Die Genehmigungen sind als Option 00 (Standard) aufgeführt.
Standardgenehmigungen (Option 00) bedeutet, dass diese Sondenvariante nicht die zusätzlichen ATEX-, IECEx- oder anderen Gefahrgebietszertifizierungen enthält, die die Variante 05 bietet.Anlagen in eingestuften Gefahrenbereichen (explosionsfähige Atmosphäre), brennbare Gas- oder Staubzonen) erfordern die von der Agentur genehmigte Variante der Sonde.
Für nicht gefährliche Maschinenräume ist die Standardoption 00 geeignet und deckt den allgemeinen industriellen Einsatz uneingeschränkt ab.
F4: Gibt es einen Unterschied zwischen den 330901 "NSv" und den älteren 330900-Serien-Sonden?
The 3300 NSv (Non-metallic Sensing surface voltage) designation identifies the probe as part of Bently Nevada's newer series with improved linearity and extended temperature range compared to the earlier 3300 standard probes.
Die 330901 NSv-Serie verwendet die gleichen 1/4-28 UNF-Drähte und ClickLoc-Anschlüsse wie die 330900-Serie, wodurch die physikalische Nachrüstung einfach ist,Aber die Proximitoren und Verlängerungskabel des NSv-Systems sollten mit NSv-Sonden verwendet werden, um die Kalibriergenauigkeit zu gewährleisten.
Das Mischen von NSv-Sonden mit Nicht-NSv-Proximatoren kann Kalibrierverschiebungen hervorrufen.
F5: Was ist die maximale Schachtoberflächengeschwindigkeit, die diese Sonde genau messen kann?
The 3300 XL NSv proximity system's DC to 10 kHz frequency response means it accurately captures vibration and displacement at frequencies up to 10 kHz — comfortably covering all mechanical vibration frequencies encountered in industrial turbomachinery from sub-synchronous to very high-order harmonics.
Die Sonde selbst hat keine mechanische Geschwindigkeitsbegrenzung; sie arbeitet, solange die Wellenoberfläche sich im linearen Bereich der Sonde befindet.
Bei Maschinen, die über 10.000 U/min arbeiten, kann sich der Frequenzgehalt von Schwingungssignalen in höheren Größenordnungen der Bandbreite des Systems nähern.aber Grund- und Unterordnungsharmoniken bleiben vollständig im Messbereich.
