| Herkunftsort | Japan |
| Markenname | FANUC |
| Zertifizierung | CE ROHS |
| Modellnummer | A06B-6130-H004 |

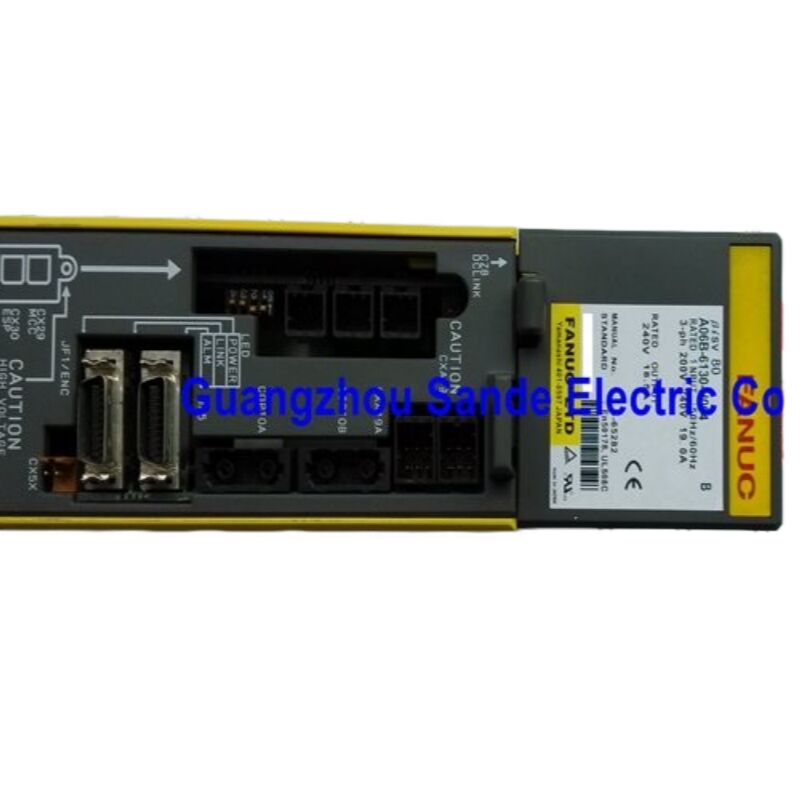

Teilenummer: A06B-6130-H004
Serie: FANUC MELSERVO Beta i (βi) Serie
Modellbezeichnung: SVM1-80i (Einachsen-Servomodul, 80A Klasse)
Schnittstelle: FSSB — FANUC Servo Serial Bus (Glasfaser)
Referenzhandbuch: B-65322
Innerhalb der FANUC Beta i Servo-Verstärker-Reihe nimmt die A06B-6130-H004 eine spezifische und klar definierte Rolle ein: Sie ist das 80A Einachsenmodul — die Einheit mit der größten Kapazität in der ersten Generation der Beta i SVM1-Serie. Während die kleineren Varianten H001 (20A) und H002 (40A) leichtere Achsen bedienen, ist die H004 für Achsen konzipiert, die einen anhaltend hohen Strom und eine schnelle Beschleunigungsreaktion erfordern: automatische Werkzeugwechsler, Revolverdrehvorrichtungen und die präzisen Dreh- oder Linearachsen, die üblicherweise bei Drahterodiermaschinen zu finden sind.
Was die gesamte Beta i Verstärkerfamilie von der Alpha iSV-Serie unterscheidet, ist ihre Architektur. Die A06B-6130-H004 ist kein Modul im herkömmlichen Sinne — sie verfügt über einen eigenen integrierten Netzteilbereich, was sie elektrisch autark macht. Dies ermöglicht die Montage an jedem beliebigen Ort der Werkzeugmaschine, unabhängig von einer externen PSM-Netzteileinheit. Für Maschinenbauer, die kompakte Schaltschränke entwerfen oder einen Antrieb nahe der von ihm bedienten Achse positionieren, ist diese Unabhängigkeit ein echter praktischer Vorteil.
Die Kommunikation mit der FANUC CNC erfolgt über FSSB — den FANUC Servo Serial Bus — über ein Glasfaserkabel. Die Glasfaserverbindung eliminiert die Störanfälligkeit von elektrischen Signalkabeln über die in Werkzeugmaschineninstallationen üblichen Distanzen, und das Hochgeschwindigkeits-Synchronkommunikationsprotokoll FSSB ermöglicht es den Steuerungsfamilien 0i-C und 0i-D, eine enge synchronisierte Mehrachsenpositionierung über alle angeschlossenen Antriebe gleichzeitig zu erreichen.
| Parameter | Wert |
|---|---|
| Teilenummer | A06B-6130-H004 |
| Serie | FANUC Beta i — SVM1-80i |
| Gesteuerte Achsen | Einzelachse |
| Eingangsspannung | 3-phasig 200–240VAC / 1-phasig 220–240VAC |
| Eingangsfrequenz | 50/60 Hz |
| Eingangsstrom (Nenn-/Standby) | 19,0A / 0,9A |
| Steuerungsnetzteil | 24V DC |
| Nennausgangsspannung | 240V AC |
| Nennstrom Ausgang | 18,5A |
| Spitzenstrom Ausgang | 80A |
| Nennleistung | 5,2kW (6,5 kVA) |
| Ausgangsfrequenzbereich | 0–334 Hz |
| Kapazität (Wärmeerzeugung) | 130W |
| Kommunikationsschnittstelle | FSSB Glasfaser |
| Interne Kühlung | Integrierter Lüfter (Zwangsluft) |
| Umgebungstemperatur Betrieb | 0°C bis +55°C |
| Abmessungen (B × H × T) | 263 × 335 × 59 mm |
| Gewicht | 3,852 kg |
| Kompatible CNC | FANUC Serie 0i-C, 0i-D, 30i, 31i, 32i |
| Kompatible Motoren | FANUC βiS Serie (z.B. βiS 22/3000) |
| Interne Platinen | A16B-3200-051x (Verdrahtungsplatine), A20B-2101-005x (Steuerungs-PCB) |
Die Standardarchitektur für FANUC Alpha i Servo-Antriebe beinhaltet ein gemeinsames Netzteilmodul (PSM), das die Gleichspannungsversorgung für mehrere SVM-Module aufbereitet, die auf einem gemeinsamen Bus in Reihe geschaltet sind. Die Beta i SVM1-Serie, einschließlich der A06B-6130-H004, verfolgt einen völlig anderen Ansatz. Jede Einheit verfügt über einen eigenen Gleichrichter und eine eigene Gleichspannungszwischenkreisstufe — es ist kein externes PSM erforderlich.
Aus Sicht des Maschinendesigns hat diese autarke Architektur reale Auswirkungen. Die Installation ist einfacher: ein Satz von dreiphasigen Eingangsanschlüssen, eine 24V DC Steuerstromversorgungsleitung und ein FSSB-Glasfaserkabel. Es gibt keine Busspannungssequenzierung, kein gemeinsames PSM, das auf eine Kombination von Achslasten abgestimmt werden muss, und kein Risiko, dass ein PSM-Fehler mehrere Achsen gleichzeitig ausfallen lässt. Wenn die A06B-6130-H004 einen Fehler entwickelt, verliert die Maschine eine Achse — nicht alle Achsen, die sich eine gemeinsame Stromversorgung teilen.
Für Wartungsteams gilt die gleiche Logik. Der Austausch der A06B-6130-H004 ist ein einfacher Austausch: Trennen Sie den dreiphasigen Eingang, die Motorstromausgabe, die FSSB-Glasfaser, die 24V-Steuerungsversorgung und das Bremsekabel, falls vorhanden. Die Ersatzteileinheit wird mit einem bereits integrierten Netzteil geliefert. Keine PSM-Dimensionierungsberechnungen, keine Bus-Wiederinbetriebnahme.
FSSB — FANUC Servo Serial Bus — ist FANUCs proprietäres Hochgeschwindigkeits-Serienkommunikationsprotokoll zur Verbindung der CNC mit Servo-Verstärkern. Die A06B-6130-H004 wird über ein Glasfaserkabel an den FSSB-Anschluss der CNC angeschlossen, und das Glasfasermedium ist kein nebensächliches Detail. Werkzeugmaschinenumgebungen erzeugen erhebliche elektromagnetische Störungen: Frequenzumrichter, Induktionsheizungen, Relaisspulen und Schaltnetzteile erzeugen Rauschen, das Signalkupferkabel über lange Schrank-zu-Achsen-Strecken verfälschen kann. Glasfaser leitet keinen elektrischen Strom und ist dagegen immun.
Auf der Kommunikationsseite arbeitet FSSB synchron mit dem Interpolationszyklus der CNC. Jeder Positionsbefehl, jedes Encoder-Feedback-Paket und jeder Parameter-Austausch zwischen der CNC und der A06B-6130-H004 erfolgt im Gleichschritt mit dem Rechenzyklus der CNC — typischerweise 1 ms bei Standard-0i-Systemen, mit schnelleren Zyklusoptionen bei Steuerungen der 30i-Serie. Diese synchrone Verbindung ermöglicht eine reibungslose, präzise koordinierte Achsbewegung, da die CNC genau weiß, wann jeder Antrieb jeden Positionsinkrement ausführt.
Achse des automatischen Werkzeugwechslers (ATC). Der ATC-Arm an einem vertikalen Bearbeitungszentrum — der Mechanismus, der ein Werkzeug physisch aus der Spindel zieht, zum Werkzeugmagazin schwenkt und ein neues Werkzeug zurückbringt — muss seinen Zyklus schnell und wiederholt über die gesamte Schicht abschließen. Schnelle Beschleunigung auf eine definierte Position, knackige Verzögerung und Stopp, positive Bremsung während des Werkzeugwechsels. Die Spitzenstromfähigkeit von 80A der A06B-6130-H004 liefert den Beschleunigungsmoment-Spielraum, den eine ATC-Achse benötigt, und die FSSB-Verbindung liefert die für die Verriegelung der ATC-Bewegung mit der Spindelorientierung und den Werkzeugspann-/Entspannungssequenzen erforderliche Positionsbestätigungs-Latenz.
CNC-Drehmaschinen-Revolverdrehachse. Die Werkzeugrevolver-Drehung an Drehzentren ähnelt in ihrem Charakter der ATC-Operation: kurze, schnelle, präzise Bewegungen zu indexierten Positionen, die viele Male pro Stunde ausgeführt werden. Hoher Spitzenstrom für schnelle Beschleunigung, gute Positionsstabilität nach dem Indexieren und zuverlässige Erholung von Werkzeugspitzenlasten während des Schneidens. FANUC 0i-Serien-Drehmaschinen mit Revolvern im βiS-Motorgrößenbereich liegen gut innerhalb des Anwendungsbereichs der A06B-6130-H004.
Drahterodiermaschinen und Senkerodiermaschinen. Drahterodiermaschinen und Senkerodiermaschinen verwenden Servoachsen zur Steuerung der Elektrodenposition mit sehr feiner Auflösung und gut gedämpfter Reaktion. Die Achslasten sind oft gering, aber die Anforderung an die Positionsbandbreite ist hoch — die CNC benötigt, dass der Antrieb schnell auf feine Positionskorrekturbefehle reagiert. Die FSSB-Kommunikationsverbindung und die βiS-Encoder-Feedback-Kette halten die Latenz von Befehl zu Antwort gering.
Vierte und fünfte Achse an Bearbeitungszentren. Rund- und Schwenktischzubehör an Bearbeitungszentren erfordert eine Servoachse, die auf den Motor abgestimmt ist, der den Tisch antreibt. Für kleinere Rundtische im βiS-Motorbereich bietet die A06B-6130-H004 die richtige Stromstärke in Kombination mit der FSSB-Schnittstelle, die sich natürlich in eine bestehende 0i- oder 30i-Serien-Steuerungskonfiguration integriert.
Die A06B-6130-H004 ist um drei funktionale Baugruppen aufgebaut. Die Leistungstufe enthält ein einzelnes 50A Transistormodul (IGBT), das die PWM-Inversion von Gleichspannungszwischenkreis zu dreiphasigem Motorausgang übernimmt. Die Verdrahtungsplatine — A16B-3200-051x — bietet die Verbindungsebene zwischen der Leistungstufe, den Steckverbindern und der Steuerplatine. Die Steuerungs-PCB — A20B-2101-005x — übernimmt die FSSB-Kommunikation, die Stromschleifenverarbeitung, die Dekodierung des Encoder-Feedbacks und die gesamte Schutzüberwachung.
Von diesen dreien ist das Transistormodul die einzige Leistungskomponente, die separat für die Reparatur auf Platinenebene erhältlich ist. Die beiden PCBs sind über Standardkanäle nicht als eigenständige Ersatzteile erhältlich; wenn eine Platine ausfällt, ist der wirtschaftlichste Weg entweder ein vollständiger Einzeleinheitentausch oder eine Spezialreparatur mit geeigneter Prüftechnik. Sicherungen und der interne Lüfter sind ebenfalls als Einzelkomponenten wartbar, was die häufigsten altersbedingten Wartungspunkte abdeckt.

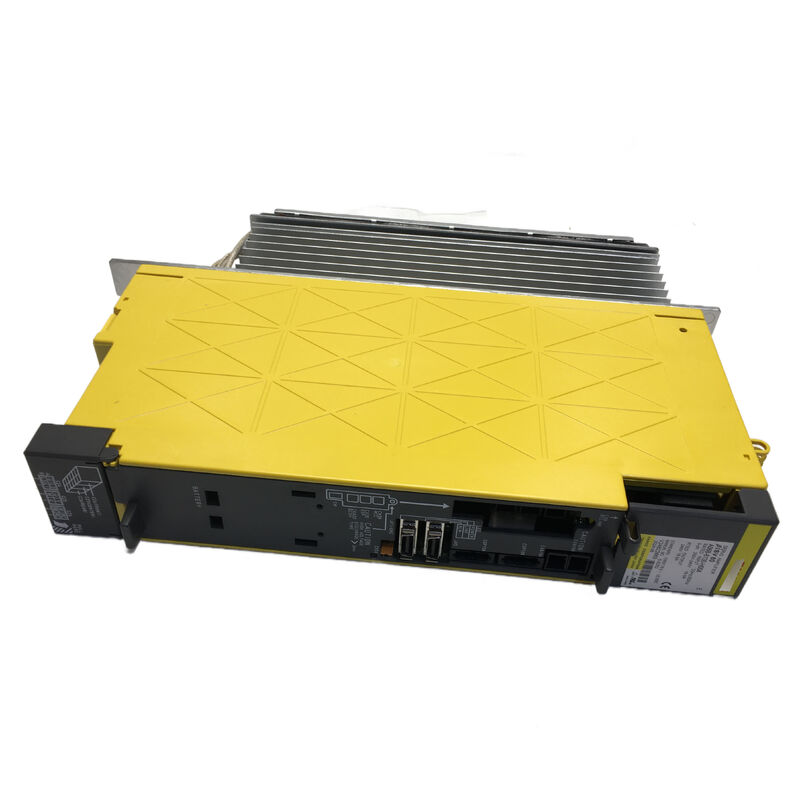

Der Formfaktor 263 × 335 × 59 mm — schmal und hoch — spiegelt den Standard-FANUC Beta i Schienenmontagefußabdruck wider. Die Einheiten werden vertikal montiert, wobei die Kühlrippen für natürliche vertikale Konvektion ausgerichtet sind, ergänzt durch den internen Zwangsluftlüfter. Die Tiefe von 59 mm ermöglicht relativ kompakte Schaltschranklayouts, auch wenn mehrere Einheiten nebeneinander installiert sind.
Die A06B-6130-Serie umfasst die gesamte erste Generation der Beta i Einachsen-SVM1-Verstärker. Die H004 ist die Variante mit dem höchsten Strom:
| Teilenummer | Modellbezeichnung | Spitzenstrom Ausgang | Typischer Motorbereich |
|---|---|---|---|
| A06B-6130-H001 | SVM1-12i | 12A | βiS 0,2–0,3 |
| A06B-6130-H002 | SVM1-20i | 20A | βiS 0,4–2 |
| A06B-6130-H003 | SVM1-40i | 40A | βiS 4–8 |
| A06B-6130-H004 | SVM1-80i | 80A | βiS 12–22 |
Alle vier teilen sich die gleiche FSSB-Glasfaserschnittstelle, die gleiche autarke Netzteilarchitektur und den gleichen Betriebsbereich von 0°C–55°C. Die Auswahl zwischen ihnen wird durch den Nenn- und Spitzenstrom des zu steuernden Servomotors bestimmt. Die Anpassung der Verstärkerstromstärke an den Motor ist unerlässlich: Ein unterdimensionierter Verstärker erreicht während der Beschleunigung seine Spitzenstromgrenze und löst einen Überstromalarm aus, während ein überdimensionierter Verstärker keinen Vorteil bietet und Platz im Schaltschrank verschwendet.
Kühlungsabstand. Der interne Lüfter saugt Luft durch die Kühlrippen. Die Installationsrichtlinien von Mitsubishi und FANUC für solche Rack-montierten Antriebe sehen im Allgemeinen Mindestabstände über und unter der Einheit für die Luftzirkulation vor — blockierte Abstände führen zu erhöhten Kühlkörpertemperaturen und vorzeitiger Degradation des Transistormoduls. Überprüfen Sie, ob die Einbauposition eine ausreichende Belüftung gemäß dem Handbuch B-65322 bietet.
24V DC Steuerstrom. Die 24V DC Versorgung für die Steuerplatine sollte von der Haupt-24V-Schiene der Maschine bezogen werden, jedoch mit einer separaten Sicherung für jeden Verstärker, um zu verhindern, dass ein Fehler der Steuerplatine die gesamte 24V-Schiene belastet und andere Steuerkreise gleichzeitig zum Erliegen bringt.
Handhabung von Glasfaserkabeln. FSSB-Glasfaserkabel haben eine Mindestbiegeradiusspezifikation. Scharfe Biegungen am Stecker oder entlang des Kabelverlaufs verursachen Einfügungsdämpfung, die schließlich zu Kommunikationsfehlern führt — Achserkennungsalarme oder synchrone Kommunikationsfehler auf dem CNC-Display. Beim Verlegen der Glasfaser vermeiden Sie es, sie eng an Metallkanten oder durch scharfe Ecken zu bündeln.
Lüfterwartung. Der interne Lüfter hat eine begrenzte Lebensdauer, die in der FANUC-Wartungsdokumentation typischerweise mit etwa 20.000–30.000 Betriebsstunden angegeben wird. In Maschinen, die im Zwei- oder Dreischichtbetrieb laufen, bedeutet dies ein empfohlenes Inspektions- oder Austauschintervall für den Lüfter von mehreren Jahren. Lüfterausfall führt zu thermischen Abschaltungen bei geringeren Lasten als erwartet und schließlich zu Schäden am Transistormodul durch anhaltende Übertemperatur.
Parameterprüfung nach dem Austausch. Bei der ersten Inbetriebnahme nach einem Austausch der A06B-6130-H004 führt die CNC ihre Servo-Initialisierungssequenz über FSSB aus. Überprüfen Sie, ob der Parametertyp des Servomotors für den Achsmotor korrekt eingestellt ist, ob das Encoder-Feedback aktiv ist und ob die Achsreferenzposition wiederhergestellt ist, falls die Maschine ein Absolutwert-Encodersystem verwendet.
F1: Welche CNC-Systeme sind mit der A06B-6130-H004 kompatibel?
Die A06B-6130-H004 kommuniziert über die FSSB (FANUC Servo Serial Bus) Glasfaserschnittstelle und ist mit den FANUC CNC-Familien Serie 0i-C, 0i-D, 30i, 31i und 32i kompatibel. Sie ist nicht kompatibel mit älteren FANUC-Steuerungen, die vor FSSB liegen, noch mit Alpha i Serie SVM-Verstärkern, die einen Gleichspannungszwischenkreis mit einem PSM-Netzteilmodul teilen.
F2: Welche Servomotoren treibt die A06B-6130-H004 an?
Sie ist für FANUC βiS (Beta i S) Serie Servomotoren im entsprechenden Strombereich ausgelegt — hauptsächlich Modelle wie die βiS 12/3000 und βiS 22/3000. Der Motor muss an die Spitzenstromfähigkeit von 80A / Nennstrom von 18,5A des Verstärkers angepasst sein. Der Versuch, einen größeren Motor anzutreiben, der mehr als 80A Spitzenstrom benötigt, führt zu Überstromschutzfehlern.
F3: Benötigt die A06B-6130-H004 ein externes FANUC PSM Netzteilmodul?
Nein. Im Gegensatz zu den Alpha iSV Serie Verstärkern verfügt die A06B-6130-H004 über ein eigenes integriertes Netzteil und wird direkt an einen dreiphasigen 200–240VAC Netzanschluss angeschlossen. Kein externes PSM-Modul ist erforderlich, was sowohl die elektrische Installation als auch das Schaltschranklayout vereinfacht.
F4: Welche Alarme deuten auf einen Ausfall der A06B-6130-H004 hin und was sind die ersten Dinge, die zu überprüfen sind?
Die häufigsten Fehleranzeigen sind Wechselrichteralarme (SV-Alarm 401/421 bei FANUC 0i), Überstromalarme und Achserkennungsfehler auf dem CNC-Display. Bevor Sie von einem Verstärkerausfall ausgehen, überprüfen Sie Folgendes: Stellen Sie sicher, dass das FSSB-Glasfaserkabel vollständig eingerastet und unbeschädigt ist; bestätigen Sie, dass die 24V DC Steuerversorgung vorhanden und innerhalb der Toleranz ist; prüfen Sie, ob der interne Lüfter läuft; und inspizieren Sie die Eingangssicherungen. Wenn all diese Punkte überprüft sind, ist der Fehler wahrscheinlich intern im Verstärker — Transistormodul, Steuerplatine oder Leistungselektronikplatine.
F5: Können die internen Platinen (A20B-2101-005x, A16B-3200-051x) separat ausgetauscht werden?
Diese PCBs sind über Standardkanäle nicht als eigenständige Ersatzteile erhältlich. Bei einem Fehler auf Platinenebene sind die praktischen Optionen eine Spezialreparatur der gesamten Einheit durch eine FANUC-erfahrene Reparaturwerkstatt oder ein Austausch gegen eine generalüberholte A06B-6130-H004. Das interne Transistormodul, die Sicherungen und der Lüfter sind separat wartbar und decken die häufigsten verschleißbedingten Ausfälle ab.
