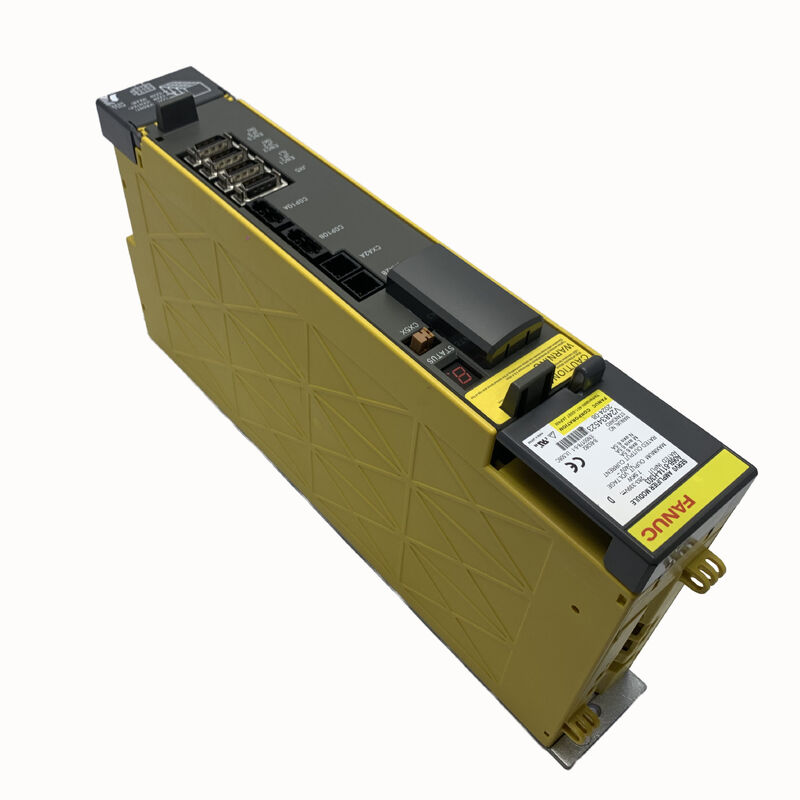

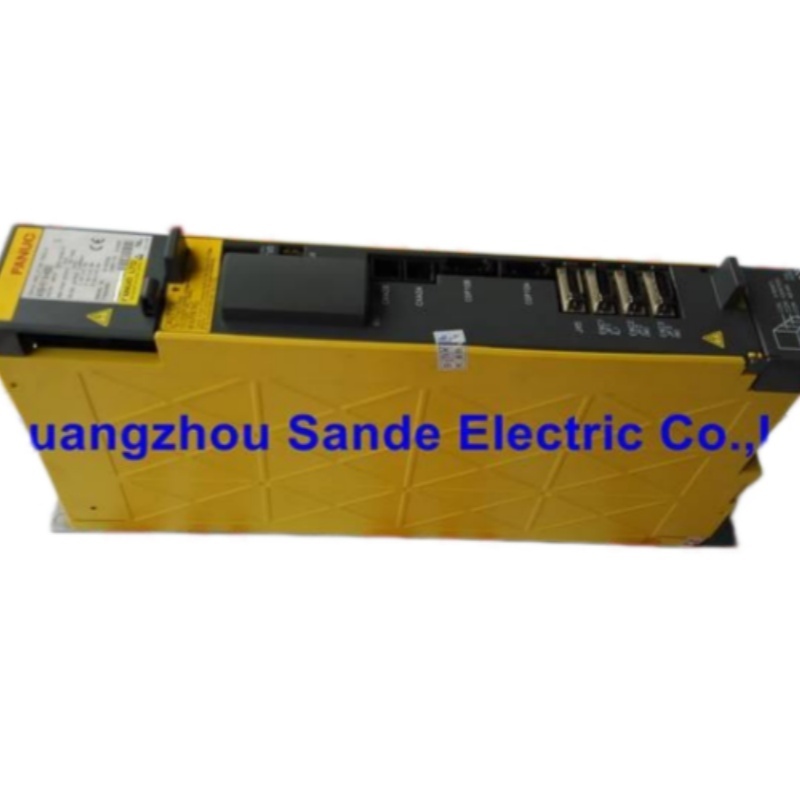

FANUC A06B-6114-H303 Alpha i Serie Drei-Achsen-Servo-Verstärkermodul SVM3-20/20/20i

Gehen Sie durch den Schaltschrank fast jeder kleineren CNC-Werkzeugmaschine, die nach den frühen 2000er Jahren mit einer FANUC i-Serie Steuerung gebaut wurde, und es besteht eine gute Chance, dass Sie ein A06B-6114-H303 im Verstärkerstapel finden. Mit nur 60 mm Breite steuert dieses Drei-Achsen-Alpha-i-Servo-Verstärkermodul — bezeichnet als SVM3-20/20/20i — die L-, M- und N-Achsen gleichzeitig von einer einzigen kompakten Einheit aus, bezieht seinen DC-Bus vom gekoppelten PSM-Netzteil und liefert 6,5 A pro Achse an die angeschlossenen Alpha-i-Servomotoren. Es ist eines der am weitesten verbreiteten Drei-Achsen-SVM-Module in der globalen FANUC-Installationsbasis.

Was dieses Modul ist und wo es hingehört

Das FANUC Alpha i Servo-Antriebssystem ist eine modulare Architektur. Das PSM (Netzteilmodul) wandelt Netzwechselstrom in einen DC-Bus um. Das SVM (Servo-Verstärkermodul) nimmt diesen DC-Bus und treibt die Servomotoren an. Der A06B-6114-H303 ist ein Drei-Achsen-SVM — er verarbeitet drei Vorschubachsen in einem einzigen Gehäuse —, weshalb er Standard bei kompakten Bearbeitungszentren, CNC-Drehmaschinen und Drahterodiermaschinen ist, wo die Konsolidierung aller drei primären Vorschubachsen in einem einzigen 60-mm-Modul wertvollen Schaltschrankplatz spart und das Layout des Antriebsstapels vereinfacht.

Das Modul kommuniziert mit der FANUC CNC über FSSB (FANUC Serial Servo Bus), die Hochgeschwindigkeits-Glasfaser-Serienschnittstelle, die die älteren analogen Verbindungen vom Typ A und Typ B ersetzt hat. Alle Achsenbefehls- und Rückmeldedaten werden über diese optische Verbindung übertragen, was die Verdrahtung des Schaltschranks im Vergleich zur früheren Generation erheblich vereinfacht und die für die synchronisierte Mehrachsenbewegung erforderliche hohe Kommunikationsgeschwindigkeit bietet.

Technische Spezifikationen

Drei Achsen, ein 60-mm-Modul — Der Platzvorteil

Das bestimmende physische Merkmal des SVM3-20/20/20i ist seine 60-mm-Schaltschrankbreite. In einem Alpha-i-Antriebsschrank ist die Gesamtfläche des Antriebsstapels die Summe der PSM-Breite plus jedes SVM-Moduls. Eine Drei-Achsen-Maschine, die den A06B-6114-H303 verwendet, belegt deutlich weniger Schienenplatz im Schaltschrank als die entsprechenden drei separaten Ein-Achsen-SVM-Einheiten.

Für Werkzeugmaschinenbauer, die innerhalb enger elektrischer Schaltschrankabmessungen arbeiten — eine ständige Einschränkung bei kompakten Bearbeitungszentren, CNC-Drehmaschinen und dichten Mehrfachmaschinen-Zellen — ist das Drei-Achsen-Modul oft die einzig praktikable Lösung. Das Modul verfügt über einen eigenen internen Lüfter und Kühlkörper, sodass für Installationen bei normaler Umgebungstemperatur keine externe Zwangsluftkühlung erforderlich ist.

Kompatible CNC-Steuerungen

Der A06B-6114-H303 verwendet FSSB als Schnittstelle zur FANUC CNC. Dies platziert ihn fest in der Alpha-i-Generation nach 2004, angetrieben vom PSM der 6110er Serie. Kompatible FANUC CNC-Generationen umfassen:

FANUC 0i-B und 0i-C — die weltweit am weitesten verbreiteten FANUC CNCs, die auf der Mehrheit der Einsteiger- bis Mittelklasse-CNC-Drehmaschinen und Bearbeitungszentren von asiatischen und europäischen Werkzeugmaschinenherstellern zu finden sind

FANUC 16i, 18i, 21i (Modell B Generation) — höherwertige CNCs, die in leistungsfähigeren Bearbeitungszentren, Dreh-Fräszentren und Mehrachsensystemen eingesetzt werden; der A06B-6114-H303 wird speziell als üblich auf 16i/18i/21i Modell B Systemen genannt

FANUC 15i — High-End-CNC für komplexe Mehrachsenbearbeitung, bei der das SVM3 kleinere Nebenachsen neben größeren Achsen-SVMs bedient

FANUC Robotersteuerungen — FANUC Robotersteuerungen, die die Alpha-i-Antriebsarchitektur verwenden, bei der das Drei-Achsen-Modul mehrere Robotergelenkachsen antreibt

Die FSSB-Schnittstelle ist die feste Anforderung. Systeme, die ältere Servo-Schnittstellen vom Typ A oder Typ B verwenden, erfordern andere SVM-Varianten.

Kompatible Servomotoren

Der A06B-6114-H303 ist normalerweise mit Alpha-i-Modell 4i oder 8i Servomotoren ausgestattet und arbeitet mit Robotersteuerungen sowie mit den iB- und iC-Varianten der Steuerungen der Serien 15, 16, 18 und 21. Er wird von Werkzeugmaschinenherstellern in kleineren CNC-Maschinen eingesetzt.

Allgemeiner ausgedrückt, der SVM3-20/20/20i mit 6,5 A pro Achse unterstützt FANUC Alpha-i-Serien-Servomotoren im kleineren Leistungsspektrum — typischerweise die αi4- und αi8-Serien —, die die Standard-Vorschubachsenmotoren auf kompakten Bearbeitungszentren und CNC-Drehmaschinen sind, wo dieses Modul am häufigsten installiert wird. Für Achsen, die einen höheren Strom benötigen (größere Motoren), würde ein Ein-Achsen-SVM1 mit höherer Stromstärke neben dem SVM3 im selben Schaltschrank spezifiziert.

Alarmreferenz

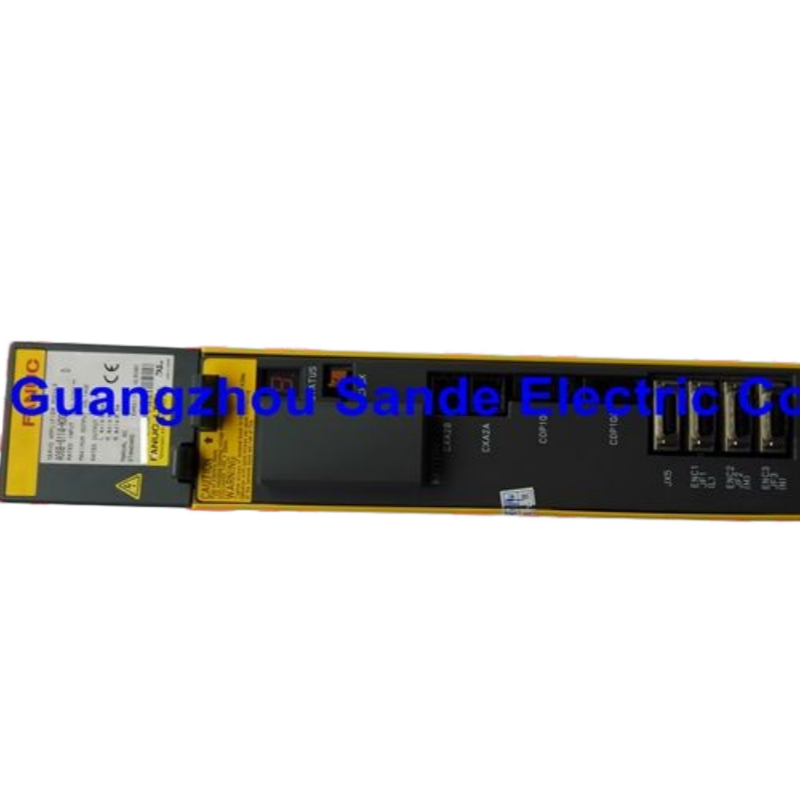

Der A06B-6114-H303 meldet Fehler über eine einstellige LED-Anzeige auf der Vorderseite des Moduls. Wenn ein Alarmzustand auftritt, leuchtet die ALM-LED und die folgenden Codes identifizieren den Fehler:

Lüfteralarme (Codes 1 und F) gehören zu den häufigsten Wartungsereignissen bei älteren Modulen. Kommunikationsfehler P deutet typischerweise auf ein FSSB-Glasfaserproblem oder ein CNC-Schnittstellenproblem hin und nicht auf einen Moduldefekt. Überstromalarme (8, 9, A) und IPM-Alarme sind die primären Indikatoren für einen internen Moduldefekt oder Motor-/Verkabelungsprobleme, die eine Untersuchung erfordern.

Anwendungsumgebung

Die A06B-6114-H303 Alpha i Serie aiSV3-20/20/20 Generation ist ein Dreikanal-Servo-Verstärker, der in kleinen CNC-Maschinen vieler weltweit führender Werkzeugmaschinenhersteller eingesetzt wird. DNC

Maschinentypen, bei denen dieses Modul häufig anzutreffen ist, umfassen kompakte vertikale Bearbeitungszentren im Verfahrbereich von 400–600 mm, CNC-Drehzentren mit 2–3 Servoachsen, Drahterodiermaschinen, Bohr- und Gewindeschneidzentren und kleinere horizontale Bearbeitungszentren. Die Nennleistung von 6,5 A pro Achse deckt die Alpha-i-Vorschubmotoren ab, die in den X-, Y- und Z-Achsen dieser Maschinen verwendet werden, ohne dass die höhere Stromkapazität von robusteren SVM-Varianten erforderlich ist.

Interne Platinenarchitektur

Der A06B-6114-H303 ist um zwei interne Platinen aufgebaut: die Verdrahtungsplatine A16B-2203-0698, die die Leistungstransistorstufe und die Motorabgangsanschlüsse handhabt, und die FSSB-Steuerkarte A16B-2101-004x, die die Servo-Regelkreisberechnung und die CNC-Schnittstelle verwaltet. Keine der beiden Platinen ist als separates Service-Teil erhältlich — das Modul wird als komplette Einheit gewartet. Der interne Lüfter, der Akkupack, die Sicherungen und die Transistormodule sind jedoch als Ersatzteile erhältlich, was gezielte Reparaturen auf Komponentenebene in spezialisierten FANUC-Serviceeinrichtungen ermöglicht.

FAQ

F1: Was ist die FSSB-Schnittstelle und benötigt der A06B-6114-H303 sie?

FSSB (FANUC Serial Servo Bus) ist die Hochgeschwindigkeits-Glasfaser-Serienschnittstelle von FANUC zwischen der CNC und den Servo-Verstärkermodulen. Ja — der A06B-6114-H303 ist ausschließlich ein FSSB-Typ-Modul. Er ist nicht kompatibel mit den älteren analogen Schnittstellen vom Typ A oder Typ B. Stellen Sie sicher, dass die FANUC CNC an der Maschine FSSB verwendet, bevor Sie dieses Modul spezifizieren; FANUC 0i-B/C, 16i/18i/21i Modell B und 15i Steuerungen verwenden alle FSSB.

F2: Welche Servomotoren sind mit dem A06B-6114-H303 kompatibel?

Mit 6,5 A Nennleistung pro Achse ist dieses Modul für FANUC Alpha i Serie Kleinleistungsmotoren, am häufigsten die Modelle αi4/3000 und αi8/3000, ausgelegt. Dies sind die Standard-Vorschubachsenmotoren, die auf kompakten Bearbeitungszentren und CNC-Drehmaschinen zu finden sind, wo der SVM3-20/20/20i typischerweise spezifiziert wird. Motoren, die einen höheren Achsenstrom benötigen, erfordern ein Ein-Achsen-SVM mit einer höheren Stromstärke.

F3: Kann ein A06B-6114-H303 drei separate Ein-Achsen-SVM1-Module ersetzen?

Funktionell ja — vorausgesetzt, jede der drei Achsen benötigt nicht mehr als 6,5 A Nennstrom (20 A Spitze). Der SVM3-20/20/20i verarbeitet drei Achsen in einem 60-mm-Modul anstelle von drei separaten Modulen, mit derselben FSSB-Schnittstelle und derselben Alpha-i-Motor-Kompatibilität. Der Platz im Schaltschrank wird erheblich reduziert. Der Nachteil ist, dass ein einzelner Modulausfall alle drei Achsen gleichzeitig betrifft und nicht nur eine.

F4: Was bedeutet der Alarmcode P auf dem A06B-6114-H303 und wie sollte ich ihn beheben?

Alarm P zeigt einen FSSB-Kommunikationsfehler an — einen Ausfall der Glasfaser-Serien-Datenverbindung zwischen der FANUC CNC und dem Servo-Verstärkermodul. Überprüfen Sie zuerst die FSSB-Glasfaserkabel: Untersuchen Sie die Stecker sowohl am Modul- als auch am CNC-Ende auf Beschädigungen, Verschmutzung der optischen Flächen oder einen zu engen Biegeradius der Faserführung. Reinigen Sie die optischen Stecker bei Bedarf. Wenn die Faser in Ordnung ist und der Alarm weiterhin besteht, liegt der Fehler möglicherweise in der FSSB-Steuerkarte des Moduls oder der Servo-Schnittstelle der CNC — beide erfordern eine spezielle Diagnose.

F5: Wird der A06B-6114-H303 noch produziert und ist er reparierbar?

Der A06B-6114-H303 gehört zur FANUC Alpha i (6114 Serie) Generation, die von neueren Antriebsgenerationen abgelöst wurde. Er wird nicht mehr aktuell produziert, ist aber über industrielle Automatisierungskanäle als Überbestands- und generalüberholte Ware weiterhin weit verbreitet. Die Reparatur auf Komponentenebene wird gut unterstützt — der interne Lüfter, die Transistormodule, die Sicherungen und der Akkupack sind alle als Service-Teile erhältlich, und FANUC-spezialisierte Reparatureinrichtungen können das Modul mit einem vollständigen Closed-Loop-Test an tatsächlichen Alpha-i-Motoren und einer Live-CNC wiederaufbauen.
