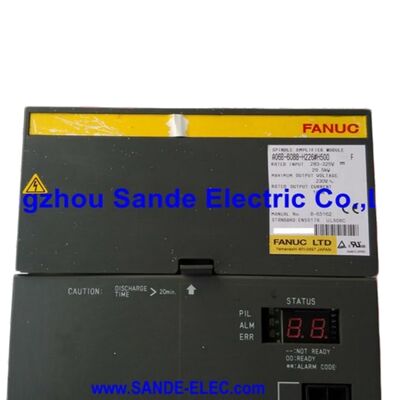

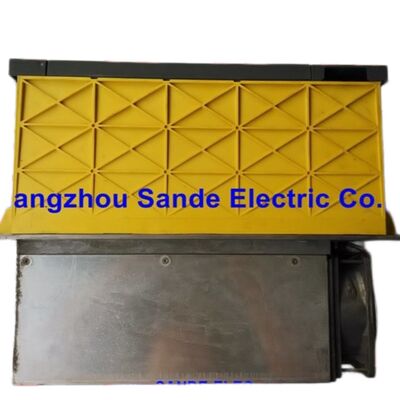

FANUC A06B-6088-H226#H500 Alpha Spindel-Verstärkermodul

SPM-26 | Typ 1 Schnittstelle | Eingang 283–325 VDC | Ausgang 230 VAC / 111A | Alpha aP40 / Modell 26 Spindelmotor | 200V Serie | Interne PCBs: A16B-2202-0432 + A20B-1006-0482

Ein Schritt nach oben im Stapel – und es zeigt sich

Innerhalb der FANUC Alpha Modul-Spindelantriebsfamilie bringt jeder Schritt auf der Leistungsebene eine messbare Steigerung des Stroms, den die Spindel einer Maschine aushalten kann. Der A06B-6088-H226#H500 sitzt direkt über dem SPM-22 in der A06B-6088-Serie, trägt die gleiche Typ-1-Schnittstelle und die gleiche 200V-Klassenarchitektur, liefert aber einen Nennausgangsstrom von 111A statt der 95A des SPM-22. Diese 17%ige Steigerung des verfügbaren Stroms macht den H226 zum richtigen Modul für die nächste Stufe der FANUC Alpha Spindelmotoren – diejenigen, die mehr kontinuierliches Drehmoment und höhere transiente Kapazität benötigen, als der SPM-22 bieten kann.

Die Bezeichnung SPM-26 kennzeichnet dieses Modul als eine Einheit der Mittelklasse in der A06B-6088-Familie. Es ist der Antrieb, der typischerweise mit den FANUC Alpha Modell 26 und aP40 Spindelmotoren gepaart wird, die beide häufig auf horizontalen und vertikalen Bearbeitungszentren zu finden sind und eine ernsthafte Materialabtragsfähigkeit über ausgedehnte Produktionszyklen hinweg erfordern.

Technische Spezifikationen

H226 vs. H222: Den Schritt nach oben verstehen

Sowohl der SPM-22 (A06B-6088-H222) als auch der SPM-26 (A06B-6088-H226) verwenden die gleiche Steuerungs-PCB – die A16B-2202-0432 – und die gleiche Typ-1-Schnittstellenarchitektur. Sie passen in den gleichen physischen Schranksteckplatz, werden auf die gleiche Weise an den DC-Bus angeschlossen und kommunizieren über die gleiche serielle Verbindung mit der CNC. Ein Techniker, der mit dem einen vertraut ist, wird sich mit dem anderen sofort wohlfühlen.

Der Unterschied liegt in der Leistungsebene. Der H226 verwendet die Leistungsplatine A20B-1006-0482 anstelle der A20B-1006-0481 des H222 – eine physisch ähnliche, aber elektrisch unterschiedliche Baugruppe, die die höhere Dauerleistung von 111A unterstützt. Diese höhere Stromgrenze bedeutet, dass der SPM-26 die Drehmomentanforderungen größerer Alpha-Spindelmotoren erfüllen kann, ohne die thermische Grenze des Verstärkers bei längeren Schnitten zu erreichen. Bei Maschinen, die großflächige Planfräser, schwere Bohrungen oder Gewindeschneidzyklen mit hoher Vorschubgeschwindigkeit in zähen Materialien betreiben, ist dieser zusätzliche Stromspielraum das, was einen reibungslosen Dauerbetrieb von störenden Überlastalarmen unterscheidet.

Die beiden Module sind nicht ohne Parameterprüfung und Bestätigung der Motorverträglichkeit austauschbar – die im Antrieb gespeicherten Spindelmotorparameter müssen mit dem tatsächlich angeschlossenen Motor übereinstimmen, und die Verwendung eines SPM-22 anstelle eines SPM-26 begrenzt das verfügbare Spindeldrehmoment, wenn der Motor den höheren Strom benötigt.

Motorverträglichkeit: Der Alpha Modell 26 und aP40

Die Spindelmotorreihe Alpha von FANUC wurde auf die Abstimmung spezifischer Leistungsebenen auf spezifische Motorleistungsumfänge aufgebaut. Der A06B-6088-H226#H500 ist der richtige Antrieb für die Spindelmotoren Alpha Modell 26 und aP40 – beides AC-Spindelmotoren der Mittelklasse, die während der Produktionsjahre der Alpha-Plattform in einer breiten Palette von OEM-Spezifikationen für Werkzeugmaschinen zu finden waren.

Der aP40 war insbesondere eine bevorzugte Wahl für Spindelmotoren bei Herstellern von Bearbeitungszentren, die Maschinen in der Leistungsklasse von 15–30 kW Spindelleistung bauten. Seine Kombination aus Konstantdrehmoment- und Konstantleistungs-Drehzahlbereichen, integriertem Alpha-Sensor-Feedback und Kompatibilität mit dem 200V Alpha Modulsystem machte ihn zu einer Standardpaarung bei Maschinen, die in der Luft- und Raumfahrt, im Formen- und Werkzeugbau sowie in allgemeinen Werkstattanwendungen verkauft wurden. Wo die Spindel der Maschine diesen Motor trägt, ist der H226#H500 das spezifizierte Modul.

Die Typ-1-Sensorschnittstelle dieses Moduls unterstützt den M-Sensor, den Positionscodierer und den Magnetsensor für die Spindelorientierung – die vollständige Palette von Feedback-Optionen, die die FANUC 0, 6, 10, 11, 15, 16i, 18i und 21i CNC-Steuerungen erwarten, wenn sie mit diesen Spindelmotor-Konfigurationen kommunizieren.

Leistungsrückspeisung in der A06B-6088-Architektur

Eines der Designmerkmale, die FANUC in der gesamten Alpha Modul-Familie hervorgehoben hat, ist die Leistungsrückspeisung – die Fähigkeit, Bremsenergie vom Spindelmotor zurück in die Stromversorgung zu leiten, anstatt sie als Wärme in einem Bremswiderstand abzuleiten. Wenn eine Spindel mit hoher Trägheit von maximaler Geschwindigkeit bis zum Stillstand abbremst, muss die kinetische Energie des Motors irgendwohin. In älteren Antriebsarchitekturen wurde diese Energie als Wärme in einer Widerstandsbank abgeführt. Im Alpha Modulsystem übernimmt das Netzteilmodul (PSM) die Rückspeisung, und das Spindelverstärkermodul leitet den Bremsstrom über den DC-Bus zurück zum PSM, das ihn an die AC-Versorgung zurückspeist.

Für den H226 ist diese Architektur praktisch wichtig. Ein Spindelmotor der Modell 26 Klasse hat eine erhebliche Rotor-Trägheit. Die Energie, die bei einer schnellen Verzögerung von 8.000 U/min freigesetzt wird, ist nicht unerheblich. Ohne Rückspeisung würde diese Energiebelastung große, dedizierte Bremswiderstände mit ihrer zugehörigen Wärmemanagement erfordern. Mit der regenerativen PSM-Architektur zirkuliert die Energie zurück in die Versorgung, reduziert die Wärmeentwicklung im Schrank und senkt den Nettoenergieverbrauch der Maschine über einen vollen Produktionstag.

Das H226-Modul selbst führt die Rückspeisung nicht unabhängig durch – dies ist eine systemweite Funktion, die zwischen dem SPM und dem PSM verteilt ist. Die Sicherstellung, dass die Rückspeisekapazität des PSM für die kombinierten Servo- und Spindelbedürfnisse der Maschine angemessen ist, ist Teil der richtigen Systemdimensionierung.

Interne PCBs: Zwei Platinen, zwei Funktionen

Physisch beherbergt der A06B-6088-H226#H500 zwei Hauptleiterplatten, die zusammenarbeiten.

Die A16B-2202-0432 Steuerungs-PCB kümmert sich um die gesamte Intelligenz: serielle Kommunikation mit der CNC über die FANUC Spindel-Serienverbindung, Strombefehlserzeugung aus Geschwindigkeits- und Positionsreferenzen, Alarmüberwachung, NVRAM-Parameterspeicherung und die 7-Segment-Anzeige auf der Vorderseite, die dem Wartungstechniker Status- und Fehlercodes liefert. Wenn kommunikationsbezogene Alarme auftreten (AL-24, AL-25) oder CPU/Speicheralarme ausgelöst werden (AL-13, AL-16, AL-17, AL-18), ist diese Platine der Fokus der Fehlerisolierung.

Die A20B-1006-0482 Leistungs-PCB verwaltet die eigentliche Umwandlung von DC-Bus-Leistung in dreiphasigen Wechselstrom mit der befohlenen Amplitude und Frequenz. Sie enthält die Gate-Treiber-Schaltungen für die IGBT-Transistoren, die DC-Bus-Erfassung, die Strommessung an den Ausgangsphasen und die Hardware-Schutzschaltungen, die Überstrom und Überspannung auf Siliziumebene erkennen, bevor sie die Transistoren beschädigen können. Alarme 3, 9, 11, 12 und 30 deuten alle auf die Leistungsebene und ihre zugehörigen Komponenten hin.

Keine der beiden Platinen wird als Einzelkomponente verkauft oder ersetzt – FANUC-Spezialisten liefern und warten die komplette Modulbaugruppe.

Alarmreferenz: Lesen der Anzeige auf der Vorderseite

Die doppelte 7-Segment-LED-Anzeige auf der Vorderseite des H226 kommuniziert den Status des Moduls in zwei Zeichen, wobei die gleiche Alarmcodierungsstruktur wie im Rest der Alpha SPM-Familie befolgt wird. Die am häufigsten vorkommenden Codes im Feld:

AL-01 (Motorüberhitzung) – Thermoschalter des Spindelmotors hat ausgelöst. Überprüfen Sie den Lüfter des Motors und den Lüftungsweg, bevor Sie das Modul verwerfen.

AL-03 (Sicherung am DC-Link durchgebrannt) – Weist auf die interne DC-Link-Sicherung des SPM hin, typischerweise verursacht durch ein Überstromereignis in der Leistungsebene. Diagnostizieren Sie die Ursache, bevor Sie die Sicherung ersetzen.

AL-09 (Überhitzung der Leistungshalbleiter) – Die Temperatur des IGBT-Kühlkörpers hat die Grenzwerte überschritten. Überprüfen Sie beide Lüfter – den externen 12-mm-Lüfter und den internen 60-mm-Lüfter – und verifizieren Sie den Luftstrom durch den Schrank.

AL-12 (Überstrom im Leistungskreis) – Der schwerwiegendste Alarm, der IGBT-Belastung anzeigt. Standard-Diagnoseprotokoll: Entfernen Sie die U/V/W-Motorleitungen und befehlen Sie die Spindel. Wenn AL-12 behoben ist, liegt der Fehler in der Motorwicklung oder im Kabel. Wenn er bestehen bleibt, sind die Leistungstransistoren verdächtig.

AL-24 / AL-25 (Serieller Übertragungsfehler / Stopp) – Kommunikationsfehler zwischen CNC und SPM. Beginnen Sie die Diagnose am seriellen Link-Kabel und den Steckverbindern; fahren Sie mit der Steuerungs-PCB fort, wenn die Kabelintegrität bestätigt ist.

Die Softwareversion #H500: Warum sie nicht ignoriert werden kann

Das Suffix nach dem Rautenzeichen in FANUC Spindelverstärker-Teilenummern ist kein nachträglicher Gedanke. Für die H226-Familie sind die dokumentierten Versionen #H500 (Originalversion), #H501 (überarbeitete Software) und #500CS (Spezialausführung). Diese Versionen enthalten unterschiedliche Firmware auf der A16B-2202-0432 Steuerungs-PCB, und die Unterschiede beeinflussen die Spindelparameterkompatibilität, das Funktionsverhalten und in einigen Fällen die Verfügbarkeit bestimmter Spindelfunktionen.

FANUC-Spezialisten und CNC-Reparaturzentren weisen konsequent auf die gleiche Vorsichtsmaßnahme hin: Das genaue Suffix muss beim Beschaffen eines Ersatzes übereinstimmen. Eine Maschine, die mit einem H226#H500 in Betrieb genommen wurde, hat ihre Spindelparameter auf diese Firmware abgestimmt. Der Austausch eines #H501 birgt das Risiko einer Parameterabweichung, die unerwartetes Spindelverhalten, Abstimmungsanomalien oder direkte Alarme beim ersten Einschalten nach dem Austausch verursachen kann. Im Rahmen der geplanten Wartung, bei der ein qualifizierter Techniker die Spindelparameter überprüft und neu abstimmt, ist der Austausch machbar. In einem Notfall-Ausfallszenario ist dies eine Komplikation, die erfahrene FANUC-Wartungsingenieure gezielt vermeiden, indem sie die exakte Suffix-Version auf Lager haben und beschaffen.

Häufig gestellte Fragen

F1: Welchen Spindelmotor treibt der A06B-6088-H226#H500 an, und kann er den SPM-22 (H222) in einer bestehenden Installation ersetzen?

Dieses Modul ist für die Spindelmotoren FANUC Alpha Modell 26 und aP40 spezifiziert, die beide den von diesem Modul bereitgestellten Nennausgangsstrom von 111A benötigen. Der Austausch des H226 gegen einen H222 (95A) in einer Maschine, die einen aP22 oder kleineren Motor verwendet, ist technisch möglich (aus elektrischer Sicht) – das höher bewertete Modul wird einfach mit geringerer Auslastung betrieben –, erfordert jedoch eine Parameterprüfung, um sicherzustellen, dass die im Ersatzmodul geladenen Spindelmotordaten mit dem tatsächlich angeschlossenen Motor übereinstimmen. Der umgekehrte Weg – einen H222 dort einsetzen, wo ein H226 spezifiziert ist – würde den verfügbaren Spindelstrom begrenzen und wird nicht empfohlen. Passen Sie immer die SPM-Bewertung an die Motorspezifikation an.

F2: Sowohl der H222 als auch der H226 verwenden die gleiche A16B-2202-0432 Steuerungsplatine. Bedeutet dies, dass die beiden Module austauschbar sind?

Nein. Obwohl sie die gleiche Steuerungs-PCB-Teilenummer haben, unterscheiden sich die Leistungsplatinen (A20B-1006-0481 für H222 vs. A20B-1006-0482 für H226), und die in der NVRAM gespeicherten Motorparameter sind auf unterschiedliche Motorbewertungen abgestimmt. Darüber hinaus beeinflusst die Firmware-Version das Spindelfunktionsverhalten. Das Einsetzen eines H222, wo ein H226 benötigt wird, begrenzt die Stromabgabe und kann bei normalen Spindellasten Überlastalarme verursachen. Der umgekehrte Austausch ist ebenfalls ohne vollständige Parameterüberprüfung nicht ratsam. Diese Module sollten als motorabgestimmte Baugruppen behandelt werden, nicht als austauschbare Leistungsebenen.

F3: Was bedeutet die Bezeichnung Typ-1-Schnittstelle praktisch für die Kompatibilität mit CNC-Systemen?

Typ 1 ist die Basisschnittstellenspezifikation in der Alpha SPM-Familie und unterstützt die Standard-Spindelsteuerungsfunktionen, die in der überwiegenden Mehrheit der Bearbeitungszentrum-Anwendungen verwendet werden: variable Drehzahl, Spindelorientierung (M19), Gangwahl, grundlegende Spindelsynchronisation und Geschwindigkeits-/Positionsrückmeldung an die CNC. Sie kommuniziert über die FANUC serielle Spindelverbindung und ist kompatibel mit den CNC-Generationen FANUC 0, 6, 10, 11, 15, 16i, 18i, 21i und 30i/31i/32i. Was sie nicht unterstützt, ist die Cs-Kontursteuerung (die Typ 4 und einen hochauflösenden Sensor erfordert) und bestimmte erweiterte Multi-Spindel-Synchronisationsmodi. Für die meisten Spindelantriebe von Bearbeitungszentren ist die Typ-1-Fähigkeit genau das, was die Anwendung erfordert, und die Spezifizierung eines komplexeren Schnittstellentyps würde zusätzliche Kosten ohne funktionellen Nutzen verursachen.

F4: AL-09 (Überhitzung der Leistungshalbleiter) erscheint immer wieder auf diesem Modul. Was sollte zuerst überprüft werden?

Der A06B-6088-H226#H500 ist auf einen externen 12-mm-Lüfter (A90L-0001-0335/B) und einen internen 60-mm-Kühllüfter (A90L-0001-0422) angewiesen, um den IGBT-Kühlkörper innerhalb der Temperaturgrenzen zu halten. Lüfterausfall ist die häufigste Ursache für AL-09, und beide Lüfter sollten sofort überprüft werden – stellen Sie sicher, dass sie sich frei drehen, mit der richtigen Geschwindigkeit, und dass die Lüfterblätter und Luftkanäle nicht durch angesammelte Späne oder Kühlmittelnebelrückstände blockiert sind. Die Umgebungstemperatur des Schranks und der Luftstrom durch den Antriebsstapel sind sekundäre Prüfungen. Wenn beide Lüfter betriebsbereit sind und der Alarm weiterhin besteht, kann eine erhöhte Umgebungstemperatur im elektrischen Schrank oder eine teilweise kurzgeschlossene Last, die die Verlustleistung erhöht, die Ursache sein. Proaktiver Lüfteraustausch in regelmäßigen Abständen – typischerweise alle zwei bis drei Jahre bei starker Beanspruchung – ist Standard-Vorbeugemaßnahme für Alpha Modul Spindelantriebe.

F5: Ist die Version #H500 des H226 neu erhältlich oder nur als generalüberholte/reparierte Einheit?

Die A06B-6088 Alpha-Serie ist eine ausgereifte Produktlinie, und die werkseitig neue Produktion des H226#H500 ist über normale Vertriebskanäle nicht zuverlässig verfügbar. Der Markt besteht aus generalüberholten Einheiten, die von FANUC-spezialisierten Reparaturzentren bearbeitet wurden, alten Neuteilen von autorisierten Händlern, die Lagerbestände geführt haben, und getesteten Gebrauchteinheiten, die aus stillgelegten Maschinen ausgebaut wurden. Seriöse FANUC-Reparaturspezialisten testen diese Module an tatsächlichen FANUC Spindelmotoren und CNC-Steuerungen – nicht nur an Tischnetzteilen –, um die Leistung unter den thermischen und elektrischen Bedingungen des realen Betriebs zu überprüfen. Bei der Beschaffung eines Ersatzes ist die Überprüfung der Testmethode und der Garantiebedingungen des Lieferanten die angemessene Sorgfaltspflicht vor dem Kauf. Die Varianten #H501 und #500CS sind ebenfalls auf dem Markt im Umlauf, und die Bestätigung, dass das genaue Suffix vor der Annahme der Lieferung mit dem Original übereinstimmt, ist unerlässlich.
