Einheit für die Verstärkung der Spindelmodule A06B-6088-H222#H500

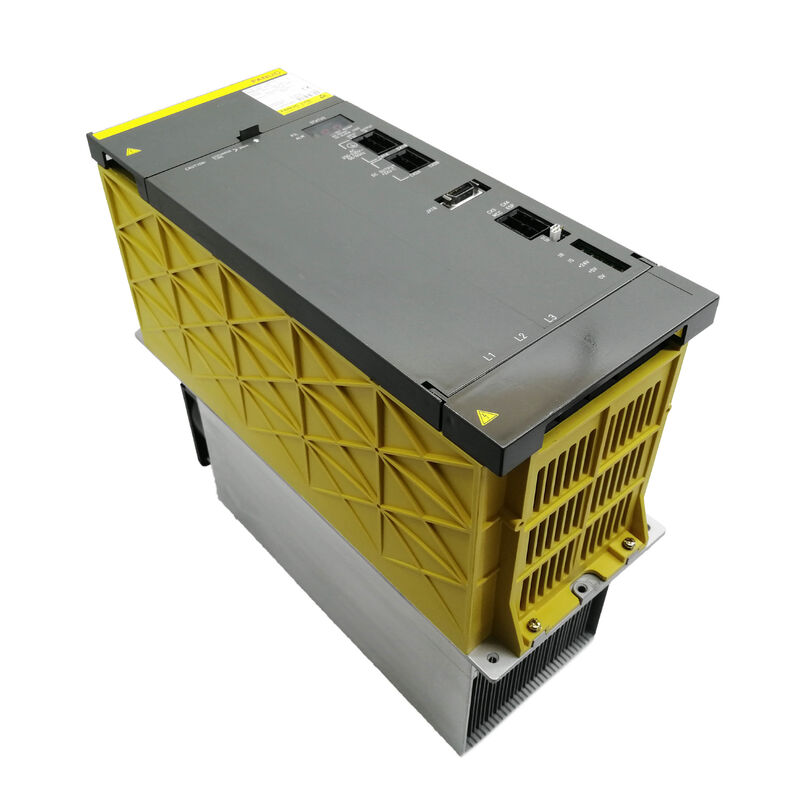

FANUC A06B-6088-H222#H500 Alpha Spindel-Verstärkermodul

SPM-22 | 25,2 kW | Typ 1 Schnittstelle | Eingang 283–325 VDC | Ausgang 230 VAC / 95A | Alpha aP40 / Modell 22 Spindelmotor | 200V Serie | Interne PCBs: A16B-2202-0432 + A20B-1006-0481

Der Antrieb, der die Spindel steuert

In der Kette der Hardware zwischen der CNC-Steuerung und einer Schneidspindel nimmt das Spindel-Verstärkermodul die anspruchsvollste Position ein. Es bezieht Gleichstrom vom Netzteilmodul, wandelt ihn in präzise geregelten Drehstrom bei der befohlenen Frequenz und Stromstärke um und liefert ihn an den Spindelmotor bei jeder vom Steuergerät angeforderten Geschwindigkeit – sei es eine langsame Drehzahl von 200 U/min für einen Gewindegang oder ein Schlichtschnitt mit voller Drehzahl von 8.000 U/min. Alles, was die Spindelleistung definiert: Beschleunigung auf Drehzahl, Drehzahlgenauigkeit unter wechselnden Schnittlasten, Präzision beim Stoppen der Ausrichtung und Drehmoment an der Motorwelle – läuft über dieses Modul.

Der FANUC A06B-6088-H222#H500 ist die SPM-22-Variante der A06B-6088 Alpha-Serie: ein Spindel-Verstärker mit einer Nennleistung von 25,2 kW und einer Typ-1-Schnittstelle für 200-V-AC-Systeme, der für den Antrieb der FANUC Alpha aP40 und Modell 22 AC-Spindelmotoren entwickelt wurde. Er ist einer der am weitesten verbreiteten Spindelantriebe in der FANUC Alpha-Modulfamilie, und die Maschinen, die ihn verwenden – Bearbeitungszentren, Drehzentren und Fräsmaschinen aus der Produktionszeit der Alpha-Ära – sind weltweit auf Werkstattböden noch im Einsatz.

Technische Spezifikationen

Die FANUC Alpha Modul-Antriebsfamilie: Wo der H222 angesiedelt ist

Das FANUC Alpha Modul-Antriebssystem organisiert Spindel-Verstärker nach ihrer Nennleistung, wobei jede "H-Nummer" in der Teilenummer der Leistungsklasse entspricht. Die Serie A06B-6088 deckt das gesamte Spektrum der 200-V-Alpha-Spindelantriebe ab – von kleineren Einheiten bis zum SPM-22 (22 kW Bezeichnung, 25,2 kW tatsächliche Nennleistung) bis hin zu größeren Modulen im gleichen Schrankformat.

Innerhalb dieser Familie ist der H222 der Standardantrieb für Spindelmotoren der Motorleistungsklasse 15–22 kW. Er wird häufig zur Ansteuerung des aP40-Spindelmotors verwendet – ein Hochleistungs-AC-Spindelmotor der Alpha-Serie, der bei einer Vielzahl von Bearbeitungszentren von japanischen, deutschen und taiwanesischen Maschinenherstellern zu finden ist. Größere Spindelmotoren erfordern ein Upgrade auf den H226 (SPM-26) oder H230 (SPM-30); kleinere Spindelbedürfnisse werden vom H215 (SPM-15) oder H211 (SPM-11) abgedeckt.

Alle diese Module teilen sich das gleiche physische Schranksteckplatzformat und die gleiche DC-Bus-Anschlussanordnung, was Teil dessen ist, was das Alpha-Modulsystem für Maschinenbauer praktisch macht – das Netzteilmodul speist den DC-Bus, Servo-Verstärkermodule und Spindel-Verstärkermodule beziehen Strom von diesem Bus, und der gesamte Antriebsstapel passt in ein standardisiertes Gehäuse-Layout.

Typ 1 Schnittstelle: Was sie für die Systemintegration bedeutet

Das Suffix #H500 auf diesem Modul identifiziert es als eine Einheit mit Typ 1 Schnittstelle. FANUC klassifiziert Alpha Spindel-Verstärkermodule in vier Schnittstellentypen (1 bis 4), wobei jeder Typ fortschrittlichere Spindelfunktionen unterstützt:

Typ 1 – die Variante, die im H222#H500 verwendet wird – ist die grundlegende Schnittstelle. Sie unterstützt die Standard-Spindelsteuerungsfunktionen, die die überwiegende Mehrheit der Bearbeitungszentrum-Anwendungen erfordert: variable Drehzahlregelung, Spindelorientierung (M19), Umschaltung der Gangwahl, Spindelsynchronisation in grundlegenden Konfigurationen und Drehzahl-/Positionsrückmeldung an die CNC. Die Typ 1 Schnittstelle kommuniziert über die serielle Verbindung zwischen der CNC und dem SPM und ist kompatibel mit den CNC-Steuerungsfamilien FANUC 0i, 6, 10, 11, 15, 16i, 18i und 21i, die zu der Zeit, als diese Modulgeneration eingesetzt wurde, aktuell waren.

Was Typ 1 nicht unterstützt, ist die erweiterte Cs-Konturregelung (die Typ 4 und einen hochauflösenden Magnetsensor erfordert) und bestimmte spezialisierte Synchronisationsmodi. Für die überwiegende Mehrheit der vertikalen und horizontalen Bearbeitungszentren, in denen dieses Modul verwendet wird, ist die Typ 1 Funktionalität alles, was die Anwendung erfordert.

Die Bedeutung für die Wartung: Beim Austausch eines H222#H500 muss die Ersatz-Einheit ebenfalls vom Typ 1 sein (#H500, #H501 oder #H508 Suffix) – eine Typ 3 oder Typ 4 Variante kann nicht ersetzt werden, auch wenn Nennleistung und Motor übereinstimmen, da die Schnittstellenverbindung und die Software grundlegend unterschiedlich sind.

Interne PCBs: Die beiden Platinen, die das Modul definieren

Im Gegensatz zu einem monolithischen Antrieb ist der A06B-6088-H222#H500 um zwei Haupt-PCBs aufgebaut, deren Funktionen unterschiedlich sind:

Steuerungs-PCB (A16B-2202-0432 oder A16B-2203-033x): Diese Platine ist für die Intelligenz des Spindelantriebs zuständig – serielle Kommunikation mit der CNC, Berechnung der Drehzahl- und Positionsregelung, Erzeugung von Strombefehlen, Alarmüberwachung und -meldung über das 7-Segment-Display an der Vorderseite sowie die gesamte Parameterspeicherung. Wenn ein Spindelalarm auftritt, der software- oder kommunikationsbezogen ist (Alarme im Bereich AL-13 bis AL-28), ist dies typischerweise die Platine, die untersucht wird.

Leistungs-PCB (A20B-1006-0481 oder A20B-1006-0487): Diese Platine verwaltet die eigentliche Leistungsumwandlung – die IGBT-Gate-Treiberkreise, die Überwachung des DC-Links, die Stromerfassung und die Verbindung zwischen den Strombefehlen der Steuerplatine und der Leistungsstufe, die den Motor antreibt. Alarm 12 (DC-Link-Überstrom) und Alarm 30 (Überstrom Leistungskreis) deuten auf die Leistungs-PCB und ihre zugehörigen IGBT-Transistoren hin.

FANUC-Spezialisten und seriöse Reparaturzentren behandeln diese Platinen als nicht trennbare Unterkomponenten des vollständigen Moduls – sie werden nicht separat verkauft oder ersetzt. Das Modul wird als Einheit gewartet.

Das Suffix #H500 und die Kompatibilität der Softwareversion

Das Suffix nach dem Rautenzeichen in FANUC-Teilenummern für Spindel-Verstärker kodiert die auf der Steuerungs-PCB installierte Softwareversion. Für die H222-Familie sind die dokumentierten Typ 1 Versionen:

• #H500 – die ursprüngliche Produktionssoftwareversion, die am häufigsten in der installierten Basis vorkommt
• #H501 – eine überarbeitete Softwareversion mit Aktualisierungen bestimmter Steuerparameter
• #H508 – eine weitere Softwarerevision

Diese Softwareversionen sind nicht austauschbar. Eine Maschine, die ursprünglich mit einem H222#H500 in Betrieb genommen wurde, hat ihre Spindelparameter und die CNC-Schnittstellenkonfiguration auf diese Softwareversion abgestimmt. Die Installation eines H222#H501 als Drop-in-Ersatz erfordert eine Parameterprüfung und kann bei der Wiederinbetriebnahme eine Anpassung der Spindel-Tuning-Parameter erfordern. FANUC-Spezialisten raten einheitlich dazu, das genaue Suffix bei der Bestellung eines Ersatzgeräts anzugeben und das Suffix auf jeder erhaltenen Einheit vor der Installation zu überprüfen.

Die #500CS-Variante erscheint auch in einigen Lieferantenlisten – dies ist eine spezielle Spezifikationsvariante und sollte separat von der Standard-H500 behandelt werden.

Häufige Alarmcodes und ihre Diagnoserichtung

Die 7-Segment-LED-Anzeige auf der Vorderseite des A06B-6088-H222#H500 zeigt bei einem Fehler zweistellige Alarmcodes an. Die am häufigsten vorkommenden im Feld:

AL-03 (DC-Link-Sicherung durchgebrannt) und AL-04 (Eingangssicherung durchgebrannt): Oft verursacht durch Motorphasen-zu-Phase- oder Phasen-zu-Erde-Fehler in der Wicklung des Spindelmotors. Die Standarddiagnose besteht darin, die U/V/W-Motoranschlusskabel abzuziehen und die Isolierung in Megaohm gegen PE zu prüfen, bevor der Antrieb verurteilt wird.

AL-09 (Überhitzung der Leistungshalbleiter) und AL-56 (Interner Lüfter gestoppt): Diese deuten auf Probleme mit dem Kühlsystem hin – ein defekter 12-mm-Außenlüfter oder ein blockierter/defekter interner 60-mm-Lüfter. Beide Lüfter sind austauschbare Komponenten und werden zuerst überprüft, wenn diese Alarme auftreten.

AL-12 (DC-Link-Überstrom) und AL-30 (Überstrom Leistungskreis): Dies sind die schwerwiegendsten Alarme, die auf eine Belastung oder einen Ausfall der IGBT-Transistoren hinweisen. Die von FANUC-Spezialisten dokumentierte Diagnose beginnt mit dem Abziehen der Motorleitungen und dem Befehlen der Spindel – wenn AL-12 ohne angeschlossenen Motor weiterhin besteht, sind die IGBT-Module in der Leistungsstufe wahrscheinlich die Ursache.

AL-24 / AL-25 (Serieller Übertragungsfehler/Stopp): Kommunikationsfehler zwischen der CNC und dem SPM. Die Diagnose beginnt am Kabel und Stecker zwischen der CNC-Steuereinheit und dem Spindel-Verstärker und erstreckt sich bis zur Steuerungs-PCB.

Häufig gestellte Fragen

F1: Kann der A06B-6088-H222#H501 als direkter Ersatz für den #H500 verwendet werden, oder muss das Suffix exakt übereinstimmen?

Die Suffixe #H500 und #H501 bezeichnen unterschiedliche Softwareversionen auf der Steuerungs-PCB. Obwohl beides Typ 1 Schnittstellenmodule mit identischen Hardware-Leistungsdaten sind, können die Softwareunterschiede die Kompatibilität der Spindelparameter und das Tuning-Verhalten auf der CNC beeinflussen. FANUC-Wartungsspezialisten raten durchweg dazu, das Suffix beim Beschaffen eines Ersatzgeräts exakt abzugleichen, insbesondere bei einem Notfalltausch, bei dem keine Zeit für eine erneute Parameterprüfung bleibt. Im Rahmen einer geplanten Wartung, bei der ein Spezialist alle Spindelparameter bei der Wiederinbetriebnahme prüfen und verifizieren kann, ist ein Wechsel von #H500 auf #H501 möglich, erfordert jedoch die Bestätigung, dass alle Parametereinstellungen für die neue Softwareversion korrekt sind. Gehen Sie niemals davon aus, dass die beiden Plug-and-Play austauschbar sind, ohne eine Parameterprüfung durchzuführen.

F2: Welche Spindelmotoren sind mit dem A06B-6088-H222#H500 kompatibel?

Dieses Modul wurde für die FANUC Alpha aP40 und den Alpha Modell 22 AC-Spindelmotor spezifiziert, die beide einen Standard-Alpha-Sensor-Feedback (M- oder MZ-Typ-Sensor) verwenden. Die Nennleistung von 25,2 kW deckt die kontinuierlichen Leistungsanforderungen dieser Spindelmotorvarianten in typischen Bearbeitungszentrum-Anwendungen ab. Die Verwendung des H222 mit Motoren außerhalb dieser Spezifikation – entweder deutlich kleinere Motoren, was die Regelungsinstabilität durch Parameter-Mismatch riskiert, oder größere Motoren, die die Strombelastbarkeit des Moduls von 95 A überschreiten – wird nicht unterstützt und kann zu Schäden am Verstärker, am Motor oder an beiden führen. Motorenparameterdaten werden im NVRAM des Spindel-Verstärkers gespeichert und müssen mit dem tatsächlich angeschlossenen Motor übereinstimmen.

F3: Das Modul zeigt AL-12 mit abgezogenem Spindelmotor an. Was bedeutet das?

Alarm 12 (DC-Link-Überstrom) bei abgezogenen Motorleitungen von den U/V/W-Klemmen bedeutet, dass die Überstrombedingung innerhalb des Verstärkers selbst auftritt und nicht im Motorkreis. Dies deutet auf einen Ausfall der IGBT-Leistungstransistoren in der Leistungsstufe hin – den Modulen, die die eigentliche DC-zu-AC-Umwandlung durchführen. IGBT-Ausfälle in Spindelantrieben werden typischerweise durch kumulative thermische Belastung aufgrund von Verschlechterung des Kühlsystems, Kurzschlüsse auf der Motorseite, die die Transistoren belasteten, bevor die Schutzsicherung ansprach, oder einfach durch altersbedingte Verschlechterung verursacht. Dieser Fehlerzustand erfordert in der Regel eine Reparatur der Leistungs-PCB auf Komponentenebene durch ein qualifiziertes FANUC-Antriebsreparaturzentrum, wobei die IGBT-Module ersetzt und die Gate-Treiber-Schaltungen überprüft werden.

F4: Was ist der praktische Unterschied zwischen dem A06B-6088-H222 und dem A06B-6088-H222 in der 400V HV-Serie?

Die Serie A06B-6088 ist ausschließlich für die 200-V-Klasse bestimmt (DC-Link-Eingang 283–325 V, abgeleitet von einer 200–230 V AC-Dreiphasenversorgung). Die Alpha-Spindel-Verstärker der 400-V-Klasse tragen andere Teilenummern-Präfixe in der Serie A06B-6102 oder A06B-6111, mit "HV" in ihrer Bezeichnung und DC-Bus-Spannungen im Bereich von 500–700 V. Die beiden Serien sind nicht austauschbar – sie erfordern unterschiedliche Netzteilmodule, unterschiedliche Motorvarianten, die für die entsprechende Spannungklasse ausgelegt sind, und eine andere Schrankverdrahtung. Wenn eine Maschine an einer 400-V-AC-Versorgung betrieben wird und ein Alpha HV-Spindelsystem verwendet, ist der A06B-6088-H222#H500 der völlig falsche Modul. Bestätigen Sie die Versorgungsspannung der Maschine und den Typ des Netzteilmoduls, bevor Sie einen Alpha-Spindel-Verstärker spezifizieren.

F5: Welche vorbeugenden Wartungsmaßnahmen werden für dieses Modul empfohlen, um ungeplante Ausfälle zu vermeiden?

Die beiden kritischsten Wartungspunkte sind die Lüfter. Der externe 12-mm-Lüfter (A90L-0001-0335/B) und der interne 60-mm-Lüfter (A90L-0001-0422) unterliegen Verschleiß über die Betriebsstunden, und ein Lüfterausfall führt direkt zu thermischen Alarmen und schließlich zu IGBT-Schäden durch Übertemperatur. Ein proaktiver Lüfteraustausch nach einem Zeitplan – typischerweise alle 2–3 Jahre bei starker Beanspruchung oder bei Anzeichen von reduziertem Luftstrom oder abnormalen Geräuschen – ist bei Werkzeugmaschinen-Wartungsabteilungen Standardpraxis. Abgesehen von den Lüftern sind die regelmäßige Inspektion des Lüftungswegs des Moduls auf angesammelte Späne oder Kühlmittelnebelkontamination, die Überprüfung aller DC-Bus- und Motorstromanschlussklemmen auf Korrosion oder Lockerung und die Inspektion der Encoder/Sensor-Kabelanschlüsse die weiteren Routinearbeiten. Wenn ein Antrieb längere Zeit gelagert wurde, sollte er nach Möglichkeit schrittweise eingeschaltet werden, da Elektrolytkondensatoren in lange gelagerten Antrieben Leckstromprobleme entwickeln können, die sich beim ersten Einschalten als DC-Bus-Anomalien bemerkbar machen.
