Fanuc A06B-6077-H111 | Alpha Netzteilmodul PSM-11 — 90mm Gehäuse, 13,2kW, 150A Transistor, CNC & Roboteranwendungen, zwei Kühlkörpervarianten — Spezifikations- und Beschaffungsleitfaden

Übersicht

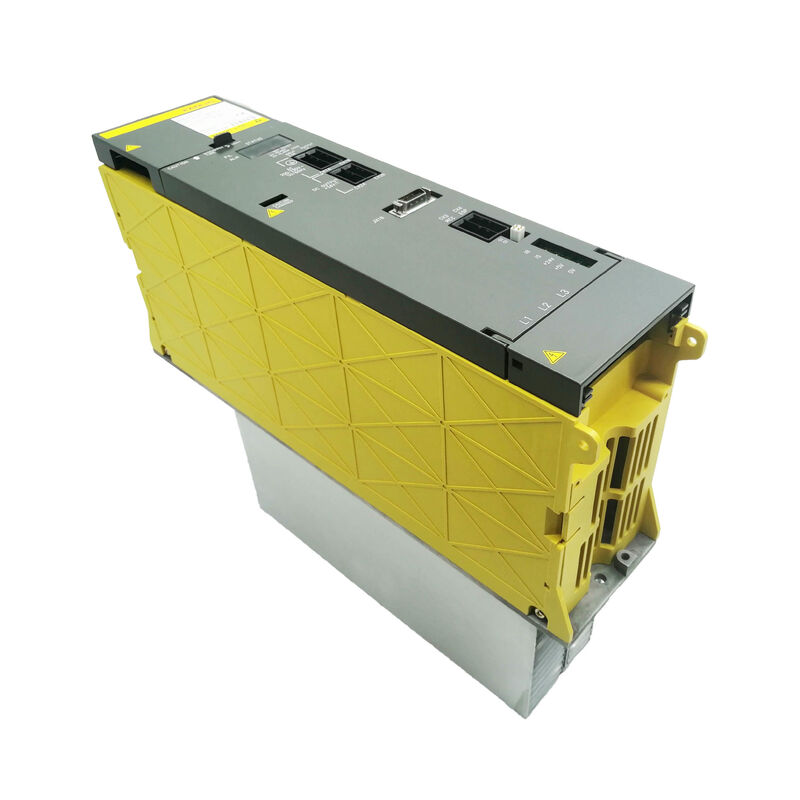

Das Fanuc A06B-6077-H111 ist ein 90 mm breites Alpha-Netzteilmodul mit 13,2 kW, das kompakte Alpha-Antriebssysteme in zwei verschiedenen Anwendungsbereichen versorgt: CNC-Werkzeugmaschinen und Fanuc-Industrieroboter.

Diese doppelte Anwendungsbasis ist bei der Beschaffung von Ersatzgeräten wichtig, da ein aus einem stillgelegten Bearbeitungszentrum ausgebautes PSM-11 eine sehr andere Betriebshistorie angesammelt haben kann als eines, das aus einer Roboterinstallation ausgebaut wurde — unterschiedliche thermische Zyklen, unterschiedliche Lastprofile, unterschiedliche Umgebungsbedingungen.

Das Verständnis der Spezifikationen des Moduls und der Variablen, die bei der sicheren Beschaffung eines Ersatzgeräts eine Rolle spielen, steht im Mittelpunkt dieses Artikels.

Das PSM-11 enthält intern ein einzelnes 150A-Transistormodul.

Dies ist ein praktisches Detail, das es von den kleineren PSM-5.5 (A06B-6077-H106) und von der größeren A06B-6087-Serie, die bei PSM-15 beginnt, unterscheidet.

Der 150A-Transistor bietet dem Modul einen Puffer für Stoßströme — bei Nenneingangsstrom von 49A AC arbeitet der Transistor weit unter seiner Spitzenleistung, was zur generell guten Lebensdauer des Moduls unter normalen Betriebsbedingungen beiträgt.

Die kontinuierliche Ausgangsleistung von 13,2 kW ist das, was der Transistor thermisch aushalten kann, nicht die elektrische Grenze des Schaltgeräts selbst.

Es existieren zwei Hardware-Revisionen.

Revision A verwendet die Verdrahtungsplatine A16B-2202-0461.

Revision B verwendet A16B-2202-0661. Beide Revisionen verwenden die gleiche Steuerungs-PCB (A16B-2202-0420). Funktional sind die beiden Revisionen in der Maschine gleichwertig — der Revisionsunterschied spiegelt hauptsächlich eine interne Designänderung wider, keine Kompatibilitätsunterscheidung auf Systemebene.

Für einen Käufer, der ein Ersatzgerät beschafft, funktioniert jede Revision in der Maschine. Die Revision ist nur für Reparaturen auf Platinenebene relevant, bei denen die richtige Ersatzplatine mit der zu reparierenden spezifischen Einheit übereinstimmen muss.

Eine Information, die viele Standardproduktangebote weglassen, aber betrieblich kritisch ist: Das PSM-11 gibt es in zwei verschiedenen Kühlkörperkonfigurationen, und beide sind äußerlich physikalisch identisch, abgesehen von der Geometrie der Kühlkörpermontage an der Basis der Einheit.

Wenn die falsche Variante bestellt wird, passt sie mechanisch nicht in die Modulmontageanordnung im Schaltschrank.

Identifizieren Sie vor der Bestellung eines Ersatzgeräts A06B-6077-H111, welche Kühlkörpervariante das Originalmodul verwendet, und stellen Sie sicher, dass das Ersatzgerät übereinstimmt.

Schlüsselspezifikationen

90mm Gehäuse — Physikalische Abmessungen im Kontext

Das 90 mm breite Gehäuse des PSM-11 ist sein bestimmendes physikalisches Merkmal bei der Montage in einem Schaltschrank.

Das kleinere PSM-5.5 (A06B-6077-H106) verwendet ein 60-mm-Chassis. Das PSM-15 (A06B-6087-H115) geht auf 90 mm hoch, und das PSM-26 und höher verwenden 150 mm.

Das PSM-11 mit 90 mm belegt die gleiche Steckplatzbreite wie das PSM-15 in Schränken, die nicht speziell für die schmalere 60-mm-PSM-5.5-Bauform ausgelegt waren.

Dies ist wichtig für Nachrüstungs- und Upgrade-Entscheidungen.

Eine Maschine, die ursprünglich mit einem PSM-5.5 gebaut wurde, hat einen Schaltschrank, der um den 60-mm-Steckplatz herum ausgelegt ist — ein Upgrade auf das 90-mm-Chassis des PSM-11 ist möglicherweise möglich oder auch nicht, abhängig von den benachbarten Komponenten und dem verfügbaren seitlichen Platz.

Umgekehrt kann eine für das PSM-15 gebaute Maschine das PSM-11 im selben Steckplatz aufnehmen, wobei zusätzlicher seitlicher Platz verbleibt.

Bei nachrüstungsbedingten Platzbeschränkungen im Schrank sind die physikalischen Steckplatzabmessungen oft das entscheidende Kriterium zwischen den verfügbaren PSM-Modellen.

Die Höhe und Tiefe des Moduls folgen dem Standardformat der Alpha-PSM-Module, sodass das PSM-11 in denselben Rack-Strukturen montiert werden kann, die auch von anderen Alpha-Serienmodulen verwendet werden.

Der externe Kühlkörper ragt über den Modulkörper hinaus — seine genaue Geometrie variiert zwischen den beiden oben genannten Kühlkörpervarianten.

Die beiden Kühlkörpervarianten — warum das vor der Bestellung wichtig ist

Die Existenz von zwei physikalisch unterschiedlichen Kühlkörperkonfigurationen am A06B-6077-H111 ist in Standardproduktangeboten nicht weit verbreitet dokumentiert, aber für jeden, der ein Ersatzgerät in eine Maschine einbaut, von praktischer Bedeutung.

Der Kühlkörper ist an der Basis/Rückseite des Moduls befestigt und greift in die Montagestruktur des Schaltschranks ein.

Die beiden Varianten haben unterschiedliche Befestigungslöcher oder Befestigungsgeometrien — nicht austauschbar ohne Modifikation der Schrankmontage, was kein geeigneter Reparaturansatz ist.

Fotografieren Sie vor der Bestellung eines Ersatzgeräts A06B-6077-H111 die Kühlkörpermontagegeometrie des Originalmoduls von hinten und unten und geben Sie diese Informationen an den Lieferanten weiter. Seriöse PSM-11-Austauschspezialisten können bestätigen, welche Variante sie liefern.

Dieser Schritt lohnt sich, auch wenn er den Prozess um einen Tag verlängert — eine Dimensionsabweichung zu entdecken, nachdem die Maschine geöffnet und das Originalmodul entfernt wurde, kostet durch Ausfallzeiten weitaus mehr als der Verifizierungsschritt.

Wenn die Kühlkörperkonfiguration des Originalmoduls nicht bestätigt werden kann (das Modul wurde bereits entfernt und die Informationen sind nicht verfügbar), ist ein Spezialist mit einem physischen Gerät zum Vergleich die zuverlässigste Quelle.

PSM-11 vs. PSM-5.5: Wahl der richtigen Leistungsklasse

Das PSM-11 und das PSM-5.5 (A06B-6077-H106) gehören zur selben A06B-6077-Serie und zur selben Maschinenkategorie.

Die Bezeichnung 5.5 steht für etwa 5,5 kW Nennleistung im Vergleich zu den 13,2 kW des PSM-11.

Die Wahl zwischen ihnen ist eine Berechnung der Leistungskapazität, keine Frage der funktionalen Kompatibilität — beide Module liefern denselben 283–325V DC-Bus und sind mit denselben Alpha-SVM- und SPM-Verstärkerfamilien kompatibel.

Die Berechnung beginnt mit der Identifizierung jedes SVM- und SPM-Moduls am DC-Bus der Maschine und der Ermittlung seiner Nennleistung bei Dauerbetrieb.

Summieren Sie diese Werte und wenden Sie dann einen Gleichzeitigkeitsfaktor an — typischerweise 0,7 bis 0,8, was die Realität widerspiegelt, dass nicht alle Achsen während normaler Bearbeitungszyklen gleichzeitig unter Volllast arbeiten.

Wenn das Ergebnis unter etwa 5 kW liegt, ist das PSM-5.5 richtig dimensioniert.

Wenn es zwischen 5 kW und 12 kW liegt, ist das PSM-11 die richtige Wahl. Wenn es 12 kW überschreitet, benötigt die Maschine das PSM-15 (A06B-6087-H115) oder größer.

Eine zweite Überlegung über die Dauerleistung hinaus ist der Spitzenbusstrom während der gleichzeitigen Achsenbeschleunigung.

Der 150A-Transistor des PSM-11 bietet die Spitzenstromreserve für diese Transienten, aber wenn die SVM/SPM-Kombination der Maschine kurzzeitig sehr hohe gleichzeitige Spitzenströme erfordert, muss die Buskondensatorbank des PSM-11 die Lücke zwischen der Dauerlieferung des Transistors und dem transienten Bedarf abdecken.

Dies ist bei PSM-11-Anwendungen konstruktionsbedingt selten ein Problem, sollte aber bei Maschinen mit mehreren Trägheitsachsen berechnet werden.

Roboteranwendungen — ein anderes Betriebsprofil

Das A06B-6077-H111 wird nicht nur in CNC-Werkzeugmaschinen, sondern auch in Fanuc-Industrierobotersystemen eingesetzt. Roboteranwendungen stellen ein deutlich anderes Betriebsprofil für das PSM-11 dar als eine CNC-Bearbeitungsmaschine.

Die Armbewegungen eines Roboters beinhalten häufiges Beschleunigen und Abbremsen mehrerer Gelenke gleichzeitig, wobei die Regenerationsenergie von abbremsenden Gelenken in den DC-Bus zurückgeführt und wiederverwendet oder über das aktive Front-End des PSM an die AC-Versorgung zurückgeführt wird.

Der Einschaltdauerfaktor — der Bruchteil der Zeit, in der das System unter Last arbeitet — ist in Roboteranwendungen oft höher als beim CNC-Fräsen, wo Spindel und Achsen während langer Schnittdurchgänge bei konstanter Vorschubgeschwindigkeit gehalten werden können.

Was dies für ein gebrauchtes PSM-11 auf dem Nachrüstmarkt bedeutet: Ein Gerät, das aus einer Roboterinstallation in einer Hochzyklus-Automobil-Schweiß- oder Materialhandhabungslinie stammt, hat wahrscheinlich mehr thermische Zyklen und mehr IPM-Transistorschaltvorgänge pro Zeiteinheit erfahren als ein vergleichbares Gerät aus einer CNC-Drehmaschine mit geringem Volumen.

Beide haben dieselbe Teilenummer, aber ihre angesammelten Verschleißhistorien sind unterschiedlich. Bei der Beschaffung eines gebrauchten Geräts, bei dem die Herkunft wichtig ist, ist die Frage an den Lieferanten, ob das Modul aus einer CNC-Maschine oder einer Roboteranwendung stammt, eine sinnvolle Screening-Frage.

Funktionell verhält sich das PSM-11 in einem Robotersystem identisch zu seiner Rolle in einer CNC-Maschine — die DC-Bus-Physik ist dieselbe, die Alarme sind dieselben, die Platinenkonfiguration ist dieselbe. Der Anwendungskontext beeinflusst die Erwartungen an die Lebensdauer, nicht die Installation oder den Betrieb.

Austausch, Gebrauchtware und Reparatur — Vergleich der Beschaffungswege

Austausch: Das gängigste Aftermarket-Service-Modell für das PSM-11.

Ein defektes Modul wird an einen Spezialisten gesendet; ein getestetes, garantiertes Ersatzgerät wird im Voraus oder gleichzeitig mit dem defekten Gerät zurückgesendet. Austauschpools werden von Spezialisten unterhalten, die die eingehenden defekten Geräte in den Pool reparieren, sodass der Kreislauf aufrechterhalten wird, solange reparable Kerne verfügbar sind.

Der Austausch ist in der Regel der schnellste Weg zu einem funktionierenden Ersatzgerät und das beste Preis-Leistungs-Verhältnis, wenn ein getestetes, garantiertes Gerät Priorität hat.

Austauschgarantien von 12 Monaten sind Standard; einige Spezialisten bieten längere an.

Gebrauchtware: Ein aus einer stillgelegten Maschine ausgebautes Gerät, das mit begrenzter oder keiner Reparatur verkauft wird.

Gebrauchtware kann ungetestet, nur getestet oder gereinigt und getestet sein — die Zustandsbeschreibung variiert je nach Lieferant. Gebrauchtware ist günstiger als Austausch, birgt aber ein höheres Risiko, ein Gerät zu erhalten, das vor dem zuverlässigen Betrieb repariert werden muss.

Nützlich, wenn das Ausfallzeitfenster der Maschine nicht dringend ist und eine Eingangsprüfung intern verfügbar ist.

Reparatur: Das ursprüngliche defekte Gerät wird zur Diagnose und Reparatur auf Komponentenebene an einen Spezialisten gesendet.

Die Reparaturkosten sind in der Regel niedriger als beim Austausch, aber die Durchlaufzeit ist länger (normalerweise Tage bis eine Woche oder mehr).

Die Reparatur ist der richtige Ansatz, wenn bekannt ist, dass das Gerät einen spezifischen, behebaren Fehler hat (ein defekter Lüfter, ein bekanntermaßen defektes Transistormodul) und die Maschine die Reparaturdurchlaufzeit verkraften kann.

Das PSM-11 ist ein reparierbares Modul. Das darin enthaltene 150A-Transistormodul ist als separates Ersatzteil erhältlich und kann ausgetauscht werden.

Der Lüfter (A90L-0001-0422) ist Standard und erhältlich. Keine der Hauptplatinen wird separat verkauft, daher werden Platinenfehler beim Austausch oder bei einem Spezialisten mit Reparaturfähigkeiten auf Komponentenebene behandelt.

FAQ

F1: Es gibt zwei Kühlkörpervarianten — wie finde ich heraus, welche meine Maschine hat, bevor ich ein Ersatzgerät bestelle?

Der zuverlässigste Ansatz ist, die Rückseite und Unterseite des Original-PSM-11 zu fotografieren, während es sich noch in der Maschine befindet, und die Kühlkörpermontagegeometrie klar zu zeigen. Senden Sie diese Fotos per E-Mail an Ihren beabsichtigten Lieferanten und bitten Sie ihn, die Kompatibilität mit dem von ihm verfügbaren Gerät zu bestätigen.

Wenn das Modul bereits ausgebaut wurde und ein physischer Vergleich nicht möglich ist, kann das ursprüngliche elektrische Schema oder die OEM-Dokumentation der Maschine die spezifische Variante angeben.

Als letzte Möglichkeit kann ein PSM-11-Spezialist mit Lagerbestand beider Varianten die Identifizierung telefonisch anhand der Details der Schrankanordnung vornehmen.

F2: Meine Maschine verwendet das PSM-11 mit der Verdrahtungsplatine Revision A (A16B-2202-0461). Kann ich eine Revision B-Einheit (A16B-2202-0661) als Ersatz ohne Anpassung einbauen?

Ja. Die funktionale Ausgabe beider Revisionen ist identisch — gleiche DC-Bus-Spannung, gleiche Leistungsabgabe, gleiches Alarmverhalten.

Die Revisionsänderung spiegelt eine interne Designaktualisierung von Fanuc wider, keine systemweite Differenz, die die Kompatibilität mit den angeschlossenen SVM- und SPM-Modulen oder der CNC-Steuerung beeinträchtigt. Ein PSM-11 der Revision B kann ein Gerät der Revision A ohne Parameteränderungen oder Verdrahtungsmodifikationen ersetzen.

Die Unterscheidung ist nur bei Reparaturen auf Platinenebene relevant und wenn die richtige Ersatzverdrahtungsplatine beschafft werden muss.

F3: Die Maschine verwendet das PSM-11 zur Stromversorgung eines SVM1-40 (A06B-6079-H103) und eines kleinen SPM. Ist das PSM-11 ausreichend dimensioniert oder reicht das PSM-5.5 aus?

Der Nennachsenstrom des SVM1-40 entspricht etwa 5,5–7 kW Servoantriebsleistung, abhängig vom angeschlossenen spezifischen Motor. Wenn man die Spindel-Ausgangsleistung des SPM hinzufügt, übersteigt die kombinierte Last bei gleichzeitiger Betrieb fast sicher die ~5,5 kW Nennleistung des PSM-5.5.

Das PSM-11 mit 13,2 kW deckt diese Kombination mit deutlichem Spielraum ab.

Das PSM-5.5 wäre unterdimensioniert und würde wahrscheinlich AL04-Spannungsabfallalarme bei gleichzeitiger starker Belastung erzeugen. Das PSM-11 ist die richtige Wahl für diese Konfiguration.

F4: Dieses PSM-11 wird in einem Fanuc-Roboter und nicht in einer CNC-Maschine eingesetzt. Gibt es Konfigurationsunterschiede?

Nein. Das PSM-11 in einer Roboterinstallation verwendet exakt dieselbe Hardware, erzeugt denselben DC-Bus und arbeitet mit denselben Alarmcodes wie in einer CNC-Anwendung.

Die Robotersteuerung interagiert mit den SVM-Modulen auf dem Bus anstelle einer CNC-Servokarte, aber die Rolle des PSM-11 — die Bereitstellung und Regelung des DC-Busses — ist identisch.

Es gibt keine Jumper, Schalter oder Parameter im PSM-11, die sich zwischen CNC- und Roboteranwendungen unterscheiden.

F5: Ein Lieferant bietet ein PSM-11 an, das als "getestet, kein Alarm" beschrieben wird. Ist das eine ausreichende Zusicherung für eine Produktionsmaschine?

"Getestet, kein Alarm" bei statischem Bench-Power-Up ist ein nützlicher Datenpunkt, aber keine umfassende Zusicherung.

Ein statischer Test bestätigt, dass das Modul fehlerfrei startet und die Busspannung im Leerlauf innerhalb der Spezifikation liegt.

Er überprüft nicht die Transistorleistung unter tatsächlichem Laststrom, die ausreichende Lüfterleistung bei Betriebstemperatur oder das Vorladungsverhalten über den gesamten Temperaturbereich, den das Modul im Betrieb erfahren wird.

Für eine Produktionsmaschine, bei der Zuverlässigkeit entscheidend ist, beziehen Sie von einem Lieferanten, der unter Last testet — idealerweise an einem tatsächlichen Fanuc Alpha-Antriebssystem mit entsprechenden SVM- und Motorlasten — und eine aussagekräftige Garantie anbietet (mindestens 12 Monate ab Installation, nicht nur ab Versanddatum).

Der Preisunterschied zwischen einem statisch getesteten Gebrauchtgerät und einem lastgetesteten Austauschgerät ist real, aber auch der Unterschied im Vertrauen.
