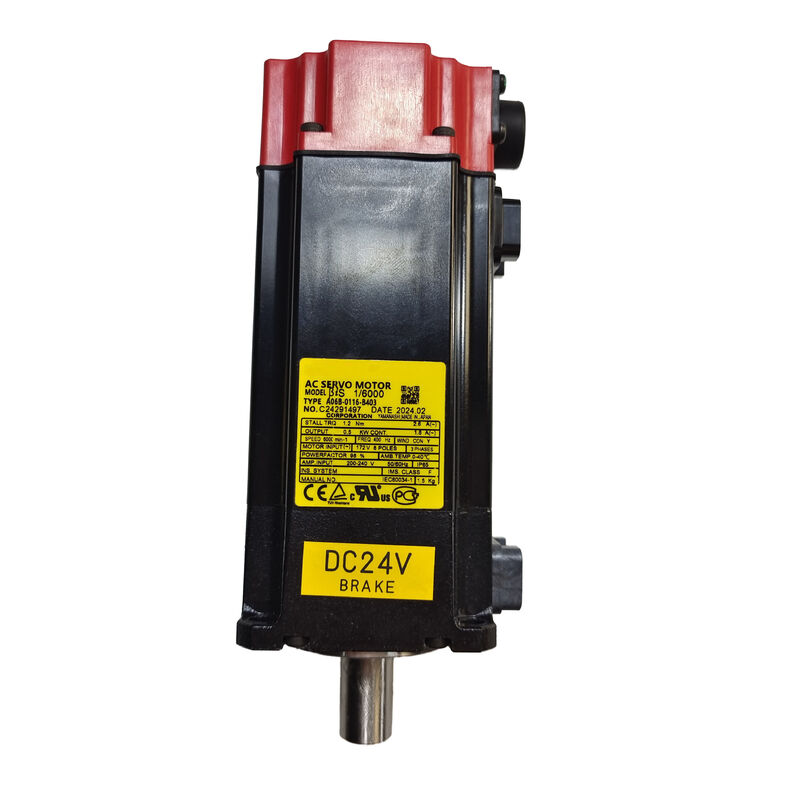

Fanuc A06B-0116-B403 | Beta iS Serie AC-Servomotor BiS1/6000 — 0,5kW, 1,2Nm, 6000 U/min, 24V Bremse, b64ia Encoder, Standardanschluss

Übersicht

Der Fanuc A06B-0116-B403 ist ein AC-Servomotor der Beta iS-Serie — Modell BiS 1/6000 — der 0,5 kW Leistung, 6.000 U/min maximale Drehzahl, eine 24V DC Federdruckbremse und den batteriebetriebenen absoluten Pulsecoder b64ia in einem kompakten Einachsenpaket mit einem Standard-Encoder-Anschluss kombiniert.

Er ist das bremstragende Mitglied der BiS 1/6000-Familie, spezifiziert für Achsen, bei denen eine mechanische Haltekraft eine Sicherheits- oder Qualitätsanforderung darstellt, während er das identische elektromagnetische Design, die Geschwindigkeitsfähigkeit und die Encoder-Spezifikation der bremsefreien B103-Variante teilt.

Dies ist ein Motor, der seine Spezifikation verdient, wenn die Anwendung sie erfordert.

Auf jeder Achse, bei der die Entfernung der Servoleistung unerwünschte Bewegungen zulassen könnte — eine vertikale Achse, die ihre Last fallen lassen würde, ein geneigter Förderer, der rückwärts driften würde, eine Drehachse, die ihre indexierte Position zwischen den Arbeitsgängen halten muss — liefert die 24V Federdruckbremse die ausfallsichere mechanische Haltekraft, die das Servodrehmoment allein während Stromausfällen, Not-Aus oder programmierten Pausen nicht bieten kann.

Der Motor erzeugt kein Drehmoment, wenn er stromlos ist; die Bremse hält die Position an Ort und Stelle.

Die Standard-Anschlusskonfiguration unterscheidet diese Variante von der versiegelten Version #0100.

Wo die #0100 eine verbesserte Abdichtung an der Anschlussstelle des Encoderkabels für Umgebungen mit direkter Flüssigkeitsbelastung hinzufügt, verwendet die Standard-A06B-0116-B403 die konventionelle Anschlussverbindung, die für die Mehrheit der CNC-Werkzeugmaschinen- und Automatisierungsinstallationen geeignet ist — geschützt in Gehäusen oder abseits von direktem Kühlmittelspray.

Die meisten Installationen erfordern nicht das zusätzliche Schutzniveau des abgedichteten Anschlusses, und die Standardversion ist die gebräuchlichere Spezifikation in Werkzeugmaschinenanwendungen auf dem Fabrikboden.

Schlüsselspezifikationen

BiS 1/6000 in der Praxis — Was 0,5 kW bei 6.000 U/min bedeuten

Der BiS 1/6000 ist kein Motor, den Sie für die primäre Schneidachse einer Maschine auf einem Bearbeitungszentrum spezifizieren würden.

Es ist der Motor, den Sie für die Achsen spezifizieren, die eine Maschine produktiv halten, ohne die gleiche physische Skalierung wie die Hauptachsen zu erfordern: ein Werkzeugwechselarm, der präzise zu jeder Position indexieren muss, ein Palettenklemmmechanismus, der ein definiertes Drehmoment halten muss, ein Dreh-Viertelachstisch auf einer kompakten VMC, bei der die Last leicht ist und die primäre Anforderung die genaue Positionierung ist.

Mit 0,5 kW, 1,2 Nm Blockierdrehmoment und 6.000 U/min deckt der BiS 1/6000 diesen Bereich der Hilfsachsen effektiv ab.

Die 6.000 U/min Obergrenze bedeutet, dass der Motor schnelle Positionierungsbewegungen schnell abschließen kann, auch wenn das Übersetzungsverhältnis des Mechanismus die Lastgeschwindigkeit niedrig hält — der Spielraum des Motors über typischen Betriebsdrehzahlen hinaus verkürzt die Positionierungszeit, indem er es den Beschleunigungs- und Verzögerungsphasen ermöglicht, gut innerhalb der Drehmomentkapazität des Motors zu arbeiten.

Das Blockierdrehmoment von 1,2 Nm ist zwar nach den Standards für Primärachsen bescheiden, aber für die leichten Mechanismen und geringen Reibungslasten, die diese Achsen typischerweise aufweisen, vollkommen ausreichend.

Die 24V DC Bremse fügt die Haltekraft hinzu, die einen Positionierungsmotor in einen Klemmmechanismus verwandelt.

Auf einem Drehindexierer positioniert der Motor auf den befohlenen Winkel, die Bremse greift, bevor der Servo deaktiviert wird, und die indexierte Position ist mechanisch verriegelt, unabhängig davon, was danach mit dem Steuersystem oder der Stromversorgung geschieht.

Die Last kann nicht driften. Das Teil bewegt sich nicht. Die Produktionsqualität wird während des gesamten Bearbeitungszyklus aufrechterhalten.

24V DC Bremsbetrieb — Die Ingenieurlogik des Federdruckdesigns

Der Begriff "Federdruckbremse" beschreibt eine Bremse, die durch mechanische Kraft und nicht durch elektrische Kraft betätigt wird. Im A06B-0116-B403 hält ein Satz vorgespannter Federn die Bremsscheibe jederzeit gegen die Motorwelle.

Das Anlegen von 24V DC an die Bremsspule erzeugt ein elektromagnetisches Feld, das die Federn komprimiert und die Scheibe von der Welle abhebt, wodurch sie sich frei drehen kann. Entfernen Sie die 24V — aus welchem Grund auch immer — und die Federn drücken die Scheibe sofort zurück gegen die Welle.

Die Ingenieurlogik ist einfach: Ein System, das eine aktive elektrische Leistung benötigt, um im sicheren Zustand zu bleiben, ist inhärent gefährlicher als eines, das ohne Strom in den sicheren Zustand übergeht.

Eine Federdruckbremse geht standardmäßig in den angezogenen Zustand über, was bedeutet, dass der sichere Zustand (Welle verriegelt) der Standardzustand ist.

Der unsichere Zustand (Welle dreht sich frei) erfordert eine anhaltende 24V DC, um aufrechterhalten zu werden. Stromausfall, Not-Aus, Servoalarm, Neustart der Steuerung, absichtliche Servo-Deaktivierung — all dies führt dazu, dass die Bremse automatisch greift, ohne jegliche Eingriffe des Steuersystems.

Für die Hilfsachsen und Peripheriemechanismen, in denen der BiS 1/6000 häufig eingesetzt wird, schützt dieses ausfallsichere Verhalten direkt vor den Folgen ungeplanter Ereignisse. Ein Werkzeugwechselarm, der während eines Stromausfalls zwischen den Positionen fällt, kann das Werkzeug und die Spindel beschädigen.

Eine Palettenklemme, die sich während eines Steuerungsneustarts löst, lässt die Palette sich bewegen. Ein Drehindexierer, der während eines Not-Aus driftet, kann bei einem Maschinenneustart zu einer Kollision führen. Die 24V Bremse des A06B-0116-B403 verhindert all diese Ergebnisse, indem sie sicherstellt, dass die Achse mechanisch verriegelt ist, sobald die Servoleistung entfernt wird.

b64ia Absoluter Pulsecoder — Batterielose Positionsbeibehaltung

Der im A06B-0116-B403 integrierte b64ia Pulsecoder liefert absolute Wellenpositionsdaten ohne Batterie. Bei jedem Einschalten kommuniziert der Encoder die exakte Winkelposition an den Beta i Servo-Verstärker, bevor eine Achsbewegung stattfindet.

Das Laufwerk und die CNC haben korrekte Positionsdaten ab dem ersten Scanzyklus, ohne jegliche Referenzfahrt.

Für eine bremstragende Achse ist dies in zweierlei Hinsicht wichtig.

Erstens bestätigt es, dass die Bremse während des vorherigen Ausschaltens an der richtigen Position angezogen hat: Wenn die CNC beim Einschalten eine Position liest, die von der befohlenen Position beim Ausschalten abweicht, ist die Abweichung sofort erkennbar und behebbar, bevor Bewegungsbefehle gesendet werden.

Zweitens entfällt die Referenzfahrtsequenz, die inkrementelle Encoderachsen benötigen — besonders wertvoll bei Achsen, deren Referenzfahrt durch die Bremse kompliziert wäre (die Sequenz: Servo einschalten, Bremse lösen, zur Referenz fahren, Bremse wieder anziehen, Servo ausschalten fügt Zeit hinzu und erfordert sorgfältiges Sequenzdesign, um sicher ausgeführt zu werden).

Batterielose absolute Position ist der praktische Vorteil, der den b64ia von Encoder-Systemen unterscheidet, die eine Batterie benötigen, um absolute Positionsdaten zu speichern.

Es gibt keine Batterie zu beschaffen, einzubauen, zu überwachen oder zu ersetzen. Es besteht kein Risiko eines Positionsverlusts bei Batterieentladung. Das Encoder-System funktioniert beim ersten Einschalten der Maschine der Woche genauso wie fünf Jahre später.

SLK Welle — Gerade glatt, keine Passfeder

Die SLK-Bezeichnung kennzeichnet die gerade glatte Welle ohne Passfeder — die Standardwellenkonfiguration für diese Motorklasse in den meisten Beta iS-Anwendungen. Die 14mm Wellenübertragung überträgt Drehmoment durch Reibung mit der Bohrung der Kupplungsnabe und verlässt sich auf die Klemmkraft, die durch den Verriegelungsmechanismus der Nabe erzeugt wird.

Hinweis zur Referenz: Die ursprüngliche Produktbeschreibung einiger Lieferanten beschreibt die SLK-Welle fälschlicherweise als "konisch". Die Welle des A06B-0116-B403 ist eine gerade zylindrische Welle, nicht konisch.

Eine Fanuc-konische Welle würde durch den Suffix-Code "TPR" identifiziert, den dieser Motor nicht trägt.

Bei 1,2 Nm Blockierdrehmoment und den entsprechenden Spitzenstromtransienten muss die Klemmkraft der Kupplung für die Spitzenleistung des Motors und nicht nur für das Nennblockierdrehmoment spezifiziert werden. Nabenbohrungen, die auf die richtige Toleranz für eine 14mm Welle bearbeitet sind, mit Klemmmechanismen, die auf die Spezifikation des Kupplungsherstellers angezogen sind, bewältigen diese Lasten zuverlässig. Regelmäßige Überprüfung des Anzugsdrehmoments — insbesondere nach den ersten 50–100 Betriebsstunden, wenn die anfängliche Setzung erfolgt — ist die primäre mechanische Wartungsaufgabe für glatte Wellenkupplungsschnittstellen.

B403 vs B103 — Die Bremsdimension

Die A06B-0116-B403 und A06B-0116-B103 sind in jeder elektrischen und mechanischen Spezifikation identisch: gleiche 0,5 kW Leistung, gleiches 1,2 Nm Blockierdrehmoment, gleiche 6.000 U/min maximale Drehzahl, gleiche 172V Motorspannung, gleiche 1,8A Nenn- / 2,6A Spitzenstrom, gleiche 14mm Welle, gleicher b64ia Encoder, gleiche Verstärkerkompatibilität. Die Zahl, die sich ändert — B4xx gegenüber B1xx — kennzeichnet das Vorhandensein oder Fehlen der Bremse.

Das bedeutet, dass die Entscheidung zwischen ihnen rein eine Anwendungsfrage ist: Benötigt die Achse eine mechanische Haltekraft, wenn der Servo ausgeschaltet ist?

Die Antwort hängt von der Schwerkraft und Restlasten ab.

Eine horizontale Achse mit leichter Last und keiner Schwerkraftkomponente hat keine Tendenz, sich zu bewegen, wenn der Servo ausgeschaltet ist — die B103 ohne Bremse ist die richtige und einfachere Spezifikation.

Eine vertikale Achse, die Last nach unten trägt, eine geneigte Achse oder jede Achse, bei der die Reibung des Mechanismus nicht ausreicht, um die Position gegen die Lastkraft zu halten — diese erfordern die Bremse der B403.

Die Installation einer B103 (ohne Bremse) auf einer Achse, die eine Bremse haben sollte, birgt ein Risiko, das sich nur beim Entfernen der Stromversorgung manifestiert: Die Achse wird driften, und die Richtung und Entfernung des Driftens ist nicht kontrolliert.

Die Installation einer B403 (mit Bremse) auf einer Achse, die keine Bremse benötigt, verschwendet die Kosten der Bremse und fügt der Installation den 24V Bremsstromkreis hinzu, birgt aber kein Sicherheitsrisiko. Wenn Unsicherheit darüber besteht, ob die Last gehalten werden muss, ist die B403 die konservative Spezifikation.

FAQ

F1: Was ist der Unterschied zwischen A06B-0116-B403 und A06B-0116-B403#0100?

Beide sind BiS 1/6000 Motoren mit einer 24V DC Bremse, b64ia Encoder und gerader glatter Welle — identisch in Leistung und elektrischen Spezifikationen.

Die Suffix #0100 auf der zweiten Variante fügt eine verbesserte Abdichtung an der Anschlussstelle des Encoderkabels hinzu, wodurch sie für Umgebungen mit direkter Kühlmittel- oder Flüssigkeitsbelastung im Anschlussbereich geeignet ist.

Die Standard-A06B-0116-B403 verwendet die konventionelle Anschlussverbindung, die für die meisten Werkzeugmaschineninstallationen geeignet ist, bei denen der Motor von direktem Flüssigkeitskontakt entfernt positioniert ist.

Wenn der ursprüngliche defekte Motor die #0100 Variante ist, kann eine Standard-A06B-0116-B403 ihn mechanisch und elektrisch ersetzen, aber der Anschluss des Encoderkabels passt möglicherweise nicht richtig ohne das abgedichtete Anschlussgehäuse.

F2: Wie integriert sich die 24V Bremse mit dem Fanuc Beta i Verstärker?

Der Beta i Servo-Verstärker steuert die Bremsfreigabe als Teil der Servo-Ein-/Ausschaltsequenz. Wenn der Servo aktiviert und bereit ist, signalisiert der Verstärker die 24V DC Bremsstromversorgung der Maschine, die Bremse zu lösen — 24V werden an die Bremsspule angelegt, die Federkraft wird überwunden und die Welle dreht sich frei unter Servo-Steuerung.

Wenn der Servo deaktiviert ist — bei Not-Aus, programmierter Achs-Stopp oder Servo-Alarm — entfernt der Verstärker das Bremsfreigabesignal, bevor die Servo-Ausgabe abgeschaltet wird, so dass die Bremse greift, während der Motor noch aktive Positionskontrolle hat. Diese Sequenzierung verhindert, dass sich die Last während der Übergabe von Servodrehmoment zu Bremskraft bewegt.

F3: Kann die A06B-0116-B403 eine B103 (ohne Bremse) auf derselben Achse ersetzen?

Ja, physisch und elektrisch sind die Motoren am Motor selbst austauschbar. Die Installation erfordert zusätzlich einen 24V DC Bremsstromkreis und Verkabelung zu den Motorbremsanschlussstiften — die in einer B103-Installation nicht vorhanden sind.

Wenn die Achse ursprünglich für eine B103 verdrahtet war, erfordert das Hinzufügen der B403 das Hinzufügen des 24V Bremsstromanschlusses, die Konfiguration des Brems-Verriegelungsparameters des Verstärkers und die Überprüfung, ob die Bremsfreigabe- und -anzugssequenz korrekt funktioniert, bevor die Achse wieder in Produktion genommen wird.

Umgekehrt — das Ersetzen einer B403 durch eine B103 auf einer Achse, die eine Bremsung benötigte — erfordert eine technische Überprüfung, um zu bestätigen, dass die Achse ohne mechanische Haltekraft sicher ist.

F4: Was passiert mit der Bremse, wenn versehentlich dauerhaft 24V DC angelegt werden, ohne dass der Verstärker die Freigabesequenz steuert?

Wenn 24V DC dauerhaft an die Bremsspule angelegt werden, ohne die Sequenzsteuerung des Verstärkers, bleibt die Bremse dauerhaft gelöst — der Federdruck-Anzugsmechanismus wird offen gehalten, solange die Spannung anliegt.

Die Welle dreht sich frei und es wird keine Haltekraft bereitgestellt, wenn der Servo ausgeschaltet ist. Dies ist ein Verdrahtungs- oder Steuerkonfigurationsfehler, kein Bremsversagen, aber es eliminiert die Sicherheitsfunktion der Bremse vollständig.

Die korrekte Konfiguration erfordert, dass die 24V Versorgung vom Brems-Verriegelungsausgang des Verstärkers oder von einem Relais unter der Servo-Ein-/Ausschaltlogik geschaltet wird, nicht an eine permanente 24V Versorgung angeschlossen.

F5: Was sind die Vorinstallationsprüfungen für eine gebrauchte A06B-0116-B403?

Testen Sie die Bremse vor der mechanischen Installation: Legen Sie 24V DC an die Bremsklemmen an und vergewissern Sie sich, dass sich die Welle frei ohne Widerstand dreht; entfernen Sie 24V und bestätigen Sie, dass die Welle fest gehalten wird. Jeder Widerstand unter 24V deutet auf einen Restkontakt der Scheibe von einer abgenutzten oder kontaminierten Bremsscheibe hin.

Jede Wellenbewegung unter alleiniger Federkraft deutet darauf hin, dass die Federkraft unzureichend ist — die Bremse muss vor der Installation gewartet werden.

Drehen Sie zusätzlich die Welle von Hand, um die Lagergängigkeit zu prüfen, inspizieren Sie den Encoder-Anschluss und die Kabelausführung auf Beschädigungen und messen Sie den Wicklungswiderstand zwischen den Phasen auf Gleichmäßigkeit.

Ein Probelauf auf einem kompatiblen Beta i Verstärker bis 6.000 U/min mit verifizierter Bremsfunktion bei Zwischengeschwindigkeiten bestätigt, dass der Motor produktionsbereit ist, bevor er in die Maschine eingebaut wird.
