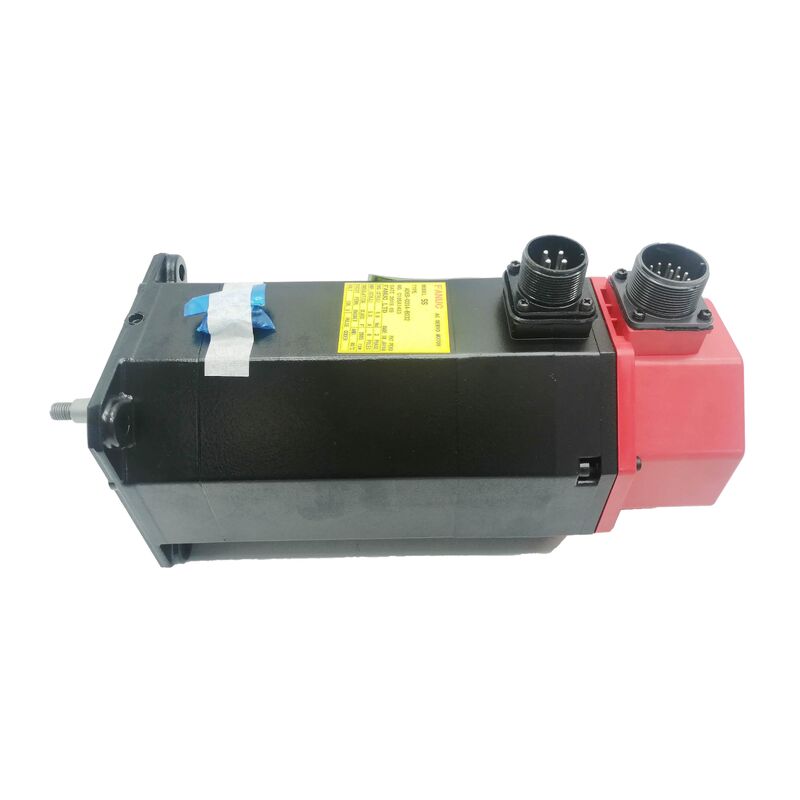

FANUC Kleine Industrielle Servomotor Elektronik A06B-0033-B577

FANUC A06B-0033-B577 | AC-Servomotor der Beta-Serie — Konischer Schaft / i32b-Encoder / 3000 U/min / 200V-Klasse

Teilenummer: A06B-0033-B577

Hersteller: FANUC Corporation (Japan)

Produkttyp: AC-bürstenloser Servomotor — Beta-Serie

Serie: A06B-0033 Beta-Familie

Die Beta-Serie — Kompakte Leistung zu geringeren Kosten

Der A06B-0033-B577 ist ein AC-Servomotor der Beta-Serie von FANUC. Während die Alpha-Serie auf das leistungsstärkste Ende des FANUC-Servo-Sortiments abzielt — größere Rahmen, höhere Drehmomentdichten, absolute Encoder — wurde die Beta-Serie entwickelt, um die FANUC-Servoqualität für Anwendungen zu bringen, bei denen ein kostengünstiger, kompakter Motor die richtige Wahl ist. Beta-Motoren sind kürzer und leichter als vergleichbare Motoren der Alpha-Klasse, was in engen Maschinenlayouts, in denen der Installationsplatz knapp ist, von Bedeutung ist.

Das Suffix B577 kodiert die mechanische und elektrische Konfiguration des Motors. B5 kennzeichnet die Variante mit konischem Schaft (keine elektromagnetische Bremse). Die Ziffern 77 geben den inkrementellen i32b-Encoder und den IP-Schutzstandard an. Der konische Schaft zentriert sich selbst in der Nabenbohrung — er wird axial in Position gezogen und mit einer Mutter verriegelt —, was eine genaue Wellenausrichtung und eine mechanisch positive Passung ohne alleinige Reibungsabhängigkeit gewährleistet.

Der i32b-Encoder liefert 32 Signalperioden pro Umdrehung. In FANUC-Servosystemen vervielfacht die Ansteuerungselektronik diese Basisanzahl, um eine höhere effektive Auflösung für die Positionsrückmeldung zu berechnen. Der i32b ist ein inkrementeller Encoder: Er zählt ab einem Nullbezugspunkt bei jedem Einschalten und erfordert, dass die Maschine einen Referenzrücklaufzyklus ausführt, bevor die absolute Position ermittelt wird.

Installation und Antriebskompatibilität

Der A06B-0033-B577 wird mit der FANUC Beta-Verstärkerfamilie gepaart: SVU (Servo-Verstärkereinheiten) und SVM (Servo-Verstärkermodule) aus der Serie, die mit Beta-Motoren kompatibel sind. Das spezifische Verstärkermodell hängt von der Nennleistung des Motors und der Achsenkonfiguration des Antriebssystems ab. Bestätigen Sie immer, dass der Nennstrom des Verstärkers mit dem Nennstrom des Motors übereinstimmt, bevor Sie die Geräte koppeln.

Installation des konischen Schafts: Verwenden Sie das Gewinde am Wellenende und eine Mutter, um die Nabe axial auf den Konus zu ziehen. Niemals eine Presse oder einen Hammer verwenden. Stoßbelastungen während der Installation übertragen sich über die Welle auf den Encoder. Beschädigungen des Encoders durch unsachgemäße Nabenmontage sind eine der häufigsten Ursachen für vorzeitiges Versagen von Beta-Motoren im Betrieb.

Wichtige Spezifikationen

FAQ

F1: Was ist der Unterschied zwischen einem Motor der Beta-Serie (A06B-0033-B577) und einem Motor der Alpha-Serie?

Beta-Motoren sind kleiner, leichter und kostengünstiger als Alpha-Motoren bei gleicher Leistung. Alpha-Motoren bieten eine höhere Drehmomentdichte, absolute Encoder und breitere Leistungsmöglichkeiten. Beta-Motoren sind die richtige Wahl, wenn Kosten und Größe wichtiger sind als absolute Positionierung oder höchste dynamische Leistung. Beide sind vollständig in das FANUC-Servosystem integriert, verwenden aber unterschiedliche Verstärkerfamilien.

F2: Die Maschine benötigt eine absolute Positionierung ohne Homing-Zyklus. Kann der i32b-Encoder dies leisten?

Nein. Der i32b ist ein inkrementeller Encoder — er benötigt einen Referenzrücklaufzyklus beim Einschalten, um den Positionsbezug der Maschine herzustellen. Für absolute Positionierung ohne Homing ist eine Version des Beta-Motors mit absolutem Encoder (falls für dieses Modell verfügbar) oder ein Motor der Alpha-Serie mit einem absoluten Pulsecoder erforderlich.

F3: Die Nabe des konischen Schafts klemmt nach einem Maschinenabsturz. Wie sollte sie entfernt werden?

Verwenden Sie einen Abzieher für konische Wellennaben. Schlagen Sie niemals auf das Wellenende und hebeln Sie nicht gegen das Motorgehäuse. Plötzliche Stöße auf eine konische Welle beschädigen die Encoder-Scheibe und das hintere Lager. Wenn sich die Nabe mit einem Standard-Nabenabzieher nicht lösen lässt, erwärmen Sie die Nabe gleichmäßig mit einer Heißluftpistole (nicht mit einer Flamme), um die Bohrung zu erweitern, bevor Sie sie abziehen.

F4: Nach dem Austausch gegen A06B-0033-B577 zeigt die Achse einen Folgungsfehler an. Was sollte überprüft werden?

Überprüfen Sie die Parameter des Servo-Verstärkers für Motortyp, Encoder-Spezifikation (i32b = 32 ppr) und die Einstellungen für das elektronische Übersetzungsverhältnis. Eine Diskrepanz zwischen der im Verstärker eingestellten Encoder-Anzahl und dem tatsächlichen Encoder führt zu einem konstanten Folgungsfehler. Überprüfen Sie auch, ob das Encoder-Kabel am Verstärkerende korrekt abgeschirmt und geerdet ist.

F5: Woher stammen Servomotoren der Beta-Serie?

FANUC Beta-Motoren sind auf dem CNC-Ersatzteilmarkt erhältlich — als neue Überbestände, getestete generalüberholte Einheiten und Motor-Reparaturservices. Bestätigen Sie die vollständige Teilenummer einschließlich des Suffixes (A06B-0033-B577) auf dem Typenschild, bevor Sie die Lieferung annehmen. Reparaturdienste umfassen den Austausch von Encodern, Lagern, neuen Dichtungen und die Wiederherstellung der Welle.
