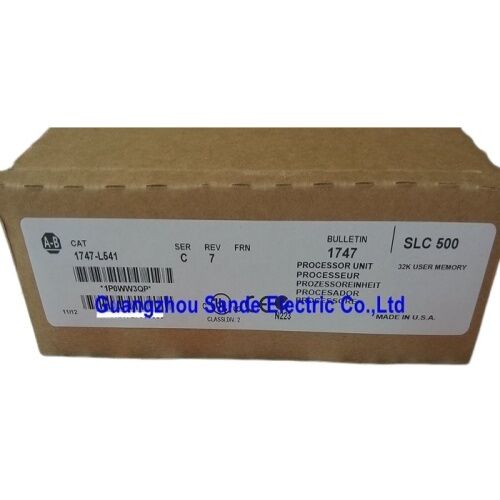

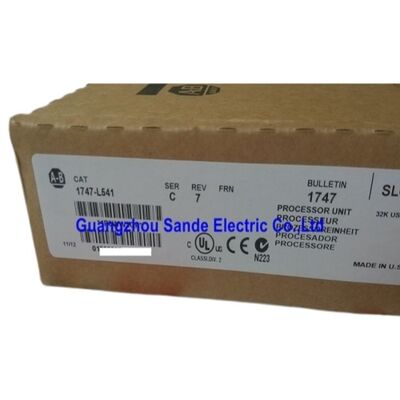

SLC 5/04 16K Steuerung 1747-L541 1747L541 1747-L541

Allen-Bradley 1747-L541 SLC 5/04 16K Prozessor — DH+, RS-232, batteriegepufferter RAM

Produktübersicht

Teilenummer: 1747-L541

Auch gesucht als: 1747L541, Allen-Bradley 1747-L541, AB SLC 5/04 16K

Produktlinie: SLC 500

Klassifizierung: Allen-Bradley SLC 5/04 CPU-Modul — 16K Benutzerspeicher, 4096 E/A, DH+ und RS-232 Kommunikation, batteriegepufferter RAM, 0,9 ms/K Scanzeit

Technische Spezifikationen

Der SLC 5/04 in der Praxis — Was 16K Speicher tatsächlich bedeutet

Das 1747-L541 ist die 16K-Variante des Allen-Bradley SLC 5/04 Prozessors, und für die meisten SLC 500-Anwendungen mittlerer Komplexität bietet der von ihm bereitgestellte Speicherplatz das richtige Gleichgewicht zwischen Leistungsfähigkeit und Kosten.

Sechzehntausend Wörter Benutzerspeicher ermöglichen Programme von sinnvoller Komplexität — mehrere Leiterlogik-Rungs, die koordinierte Maschinensequenzen, PID-Regelkreise, Datenmanipulation und Kommunikationsverarbeitung abdecken — ohne den Overhead der 32K- oder 64K-Versionen, bei denen der zusätzliche Speicher einfach ungenutzt bliebe.

Was den SLC 5/04 vom SLC 5/03 darunter in der Familie unterscheidet, ist nicht nur die Speicherkapazität.

Die 0,9 ms pro K Scanzeit ordnet diesen Prozessor in die Leistungsklasse ein, in der eine Echtzeitreaktion auf Prozessänderungen wirklich erreichbar ist.

Für ein 16K-Programm, das vollständig ausgelastet ist, liegt der schlimmste Fall eines vollständigen Programmdurchlaufs unter 15 Millisekunden — schnell genug für die überwiegende Mehrheit der diskreten Fertigungs- und Prozesssteuerungsanwendungen, bei denen Maschinenzykluszeiten im Bereich von Hunderten von Millisekunden bis Sekunden liegen und bei denen eine schnelle E/A-Reaktion auf Fehler und Verriegelungen eine Anforderung für Maschinensicherheit und Produktivität darstellt.

Das 0,225 ms E/A-Scanzeit ist eine separate Kennzahl, die es wert ist, verstanden zu werden. In der SLC 500-Architektur sind die E/A- und die Programm-Scanzeit nicht dasselbe.

Der E/A-Scan aktualisiert die Ein- und Ausgabe-Abbildtabellen unabhängig vom Programm-Scan-Intervall. Bei 0,225 ms wird das Eingabeabbild schnell genug aktualisiert, dass kurze Eingangsimpulse — Push-to-Test-Taster, Näherungsschalter-Trigger bei sich schnell bewegenden Teilen, Hochgeschwindigkeits-Zählereingänge — zuverlässig innerhalb eines Scan-Zyklus erfasst werden.

Kommunikationsanschlüsse: DH+ und RS-232 — Zwei verschiedene Aufgaben

Der 1747-L541 verfügt über zwei Kommunikationsschnittstellen, die in einem Anlagennetzwerk tatsächlich unterschiedliche Funktionen erfüllen.

Das Verständnis der Unterschiede hilft bei der Planung der Systemintegration und der Fehlerbehebung bei Konnektivitätsproblemen.

Data Highway Plus (DH+) ist das Peer-to-Peer-Industrienetzwerk von Allen-Bradley für SLC- und PLC-5-Systeme.

Es läuft mit 57,6 Kbit/s, 115,2 Kbit/s oder 230,4 Kbit/s (wählbar) und unterstützt Netzwerkkonfigurationen, bei denen mehrere SLC-Prozessoren, PLC-5-Systeme und Programmierterminals denselben Kommunikationsbus gemeinsam nutzen.

In einem DH+-Netzwerk kann der 1747-L541 über MSG-Anweisungen Daten mit anderen Steuerungen austauschen — Senden und Empfangen von Datendateien zwischen SPSen als Teil eines koordinierten Multi-Controller-Systems.

Dies ist das Rückgrat für Produktionssteuerungsnetzwerke auf Linienebene, die in den 1990er und 2000er Jahren rund um die Allen-Bradley DH+-Architektur entwickelt wurden und von denen viele heute noch in Betrieb sind.

RS-232 auf demselben Prozessor erfüllt eine völlig andere Rolle.

Dieser Anschluss wird typischerweise für den Programmierzugriff von einem Computer mit RSLogix 500, für die Verbindung mit Bedienertableaus und Barcode-Lesegeräten oder für die Kommunikation mit Drittanbietergeräten über das DF1-Protokoll verwendet.

Es handelt sich um eine Punkt-zu-Punkt-Verbindung, kein Netzwerk — ein Gerät zu einem Gerät — und arbeitet mit Baudraten, die auf das angeschlossene Gerät abgestimmt sind.

Da der RS-232-Anschluss physisch vom DH+-Anschluss getrennt ist, kann der Programmierer angeschlossen sein und das Programm überwachen, während die Steuerung gleichzeitig über das DH+-Netzwerk kommuniziert, was während der Inbetriebnahme und Wartung eines laufenden Systems eine praktische Notwendigkeit ist.

E/A-Kapazität: 4.096 Punkte und 30 Modulsteckplätze über 3 Chassis

Der 1747-L541 unterstützt bis zu 4.096 diskrete Eingänge und 4.096 diskrete Ausgänge — Zahlen, die die logische Adresskapazität des Prozessors über seine physische E/A-Infrastruktur beschreiben.

In der SLC 500-Architektur wird diese Kapazität auf die in bis zu 3 E/A-Chassis installierten Module verteilt, die insgesamt maximal 30 Modulsteckplätze enthalten.

Ein praktischer Hinweis zur Interaktion dieser Grenzwerte: Die Grenze für Modulsteckplätze (30) und die Grenze für E/A-Punkte (4.096 Ein- und 4.096 Ausgänge) legen unabhängige Obergrenzen fest. Ein 32-Punkt-E/A-Modul in jedem der 30 Steckplätze ergibt allein aus diskreten E/A 960 Eingänge und 960 Ausgänge — weit unter der 4.096-Punkte-Grenze.

Die 4.096-Grenze wird nur bei Konfigurationen mit hoher Moduldichte zu einer Einschränkung.

Für die meisten Anwendungen mit Standard-E/A-Modulen mit 16 oder 32 Punkten ist die physische Steckplatzanzahl die bindende Einschränkung.

Das 480 analoge E/A verdient für Prozessanwendungen besondere Aufmerksamkeit.

Analogmodule im SLC 500-System belegen Modulsteckplätze und verbrauchen analoge E/A-Adressen — ein 4-Kanal-Analog-Eingangsmodul belegt einen Steckplatz, verwendet aber 4 analoge Eingangs-Wörter.

Die Grenze von 480 analogen E/A ist ein separater Adressraum von der Grenze für diskrete E/A; beide Grenzen gelten gleichzeitig, und die Programmdatei-Struktur muss beide bei der Planung eines Systems mit hoher E/A-Dichte berücksichtigen.

Batteriegepufferter RAM und das 1747-M13 Backup-Modul

Der Benutzerspeicher des 1747-L541 ist batteriegepufferter RAM — das Programm und die in diesem Prozessor gespeicherten Daten bleiben erhalten, wenn die Steuerleistung entfernt wird, aber nur solange die Backup-Batterie (1747-BA) geladen bleibt.

Dies ist ein kritischer Wartungspunkt, der die SLC 5/04-Generation von modernen Prozessoren mit nichtflüchtigem Flash-Programmspeicher unterscheidet.

Das 1747-BA Batterie muss regelmäßig ausgetauscht werden — typischerweise alle ein bis drei Jahre, abhängig von den Betriebsbedingungen und dem Backup-Duty-Cycle.

Wenn die Batterie vollständig entladen ist, verliert der Prozessor beim nächsten Einschalten sein Programm, und vor der Wiederaufnahme des Betriebs ist ein Programm-Neuladen von RSLogix 500 oder dem Backup-Speichermodul erforderlich.

Batterie-Niedrig-Anzeigen auf dem SLC 5/04-Modul signalisieren, wann ein Austausch fällig ist; das Warten auf den Anzeigealarm ist eine akzeptable Praxis, aber das vollständige Entladen der Batterie vor dem Austausch führt zu einem unnötigen Wiederherstellungsereignis.

Das 1747-M13 Backup-Speichermodul bietet eine zweite Verteidigungslinie für die Programmspeicherung.

Diese steckbare EEPROM-Kassette speichert eine Kopie des Programms, die beim Einschalten optional automatisch in den Prozessor geladen werden kann.

Eine Maschine, bei der das 1747-M13 so programmiert ist, dass es bei Speicherverlust automatisch geladen wird, kann sich von einer vollständigen Batterieentladung erholen, ohne dass ein Programmierer anwesend ist — der Prozessor lädt von der EEPROM, und die Maschine startet von einem bekannten guten Programmzustand.

Für Produktionsanlagen, in denen der 1747-L541 einen kritischen Prozess steuert und ungeplante Ausfallzeiten erhebliche Kosten verursachen, wird diese Konfiguration dringend gegenüber dem alleinigen Verlassen auf die Batterieunterstützung empfohlen.

Typische Anwendungen

Diskrete Fertigungslinien mit Multi-SPS-Koordination. Montagebänder, Transferbänder und automatisierte Produktionszellen, bei denen das DH+-Netzwerk mehrere SLC 5/04-Prozessoren verbindet, die Materialfluss, Sicherheitsverriegelungen und den Produktionsdatenaustausch über die Linie koordinieren.

Prozesssteuerung mit analoger Schleifenverwaltung. Misch-, Förder- und Flüssigkeitshandhabungssysteme, bei denen die 480 analogen E/A-Punkte Temperatur-, Druck-, Durchfluss- und Füllstandsschleifen neben der diskreten Steuerung aufnehmen und die PID-Anweisungen im Befehlssatz des SLC 5/04 die Regelkreise verwalten.

Werkzeugmaschinen- und Pressensteuerung. Produktionsmaschinen, die eine schnelle E/A-Reaktion erfordern — Stanzpressen, Spritzgießmaschinen, CNC-Peripheriegeräte — bei denen die 0,225 ms E/A-Scanzeit und die 0,9 ms/K Programm-Scanzeit die Reaktionslatenz innerhalb der Sicherheits- und Zykluszeitanforderungen der Maschine halten.

Gebäudeautomation und Versorgungsunternehmen. HLK-, Kühlaggregat- und Druckluftsysteme in Produktionsanlagen, bei denen die SLC 500-Plattform für die Steuerung spezifiziert wurde und der 16K-Speicher des 1747-L541 die Logik für Sequenz- und Sollwertmanagement für ein mittelkomplexes Versorgungssystem handhabt.

Nachrüstung und Wartung von Altsystemen. Jede Anlage, die derzeit SLC 5/04-gesteuerte Geräte betreibt, bei denen ein defekter 1747-L541-Prozessor einen 1:1-Austausch erfordert, um die Produktion ohne ein Steuerungsupgrade wiederherzustellen.

FAQ

F1: Was ist der Unterschied zwischen dem 1747-L541 (16K) und den anderen SLC 5/04-Speichervarianten?

Die SLC 5/04-Prozessorfamilie umfasst drei Benutzerspeichergrößen: 8K (1747-L531), 16K (1747-L541) und 64K (1747-L552). Alle drei führen identische Befehlssätze aus, unterstützen die gleiche E/A-Kapazität (4.096 Ein-/Ausgänge) und verwenden die gleichen DH+- und RS-232-Kommunikationsanschlüsse.

Der Unterschied liegt ausschließlich im Programm-Speicher, der für Leiterlogik, Datentabellen und Unterroutinendateien verfügbar ist.

Die 16K des 1747-L541 sind für die meisten Maschinen mittlerer Komplexität und Produktionsliniensegmente ausreichend.

Wählen Sie 8K, wenn die Anwendung einfach ist und der Speicher keine zukünftige Einschränkung darstellt; wählen Sie 64K, wenn eine große Anzahl von Unterroutinen, eine umfangreiche Nutzung von Datendateien oder zukünftiges Programmwachstum dazu führen, dass 16K wahrscheinlich eine Einschränkung darstellen.

F2: Kann der 1747-L541 direkt mit einer modernen Logix-Plattform-SPS kommunizieren?

Nicht nativ. Der 1747-L541 verwendet DH+ als sein primäres Peer-to-Peer-Netzwerk, das auf ControlLogix- oder CompactLogix-Prozessoren ohne Gateway- oder Bridge-Gerät nicht unterstützt wird.

Ein 1761-NET-AIC oder eine 1784-PKTX Karte oder ein ControlLogix 1756-DHRIO Modul ist erforderlich, um DH+ mit den EtherNet/IP- oder ControlNet-Netzwerken zu verbinden, die moderne Logix-Systeme verwenden.

Für den Lese-/Schreib-Datenaustausch zwischen einem 1747-L541 und einem ControlLogix-Prozessor in derselben Anlage ist die MSG-Anweisung über eine DH+-Bridge die etablierte Methode. Planen Sie diese Schnittstellenhardware ein, wenn Sie ältere SLC 5/04-Systeme in moderne Netzwerkarchitekturen integrieren.

F3: Wie wird das Programm gesichert und was passiert, wenn die Batterie vollständig ausfällt?

Der 1747-L541 verwendet eine 1747-BA Lithiumbatterie zur Aufrechterhaltung des RAM-Inhalts während Stromausfällen. Wenn diese Batterie vor dem Austausch vollständig entladen ist, gehen das Programm und alle Datentabellen beim nächsten Einschalten verloren.

Die Wiederherstellung erfordert das Neuladen des Programms von einem Computer mit RSLogix 500 oder vom 1747-M13 EEPROM-Backup-Modul.

Das 1747-M13 kann so konfiguriert werden, dass es beim Einschalten automatisch geladen wird, wenn ein Speicherverlust erkannt wird, was eine automatische Wiederherstellung ohne Anwesenheit eines Technikers ermöglicht. Bewahren Sie für kritische Anwendungen immer sowohl ein aktuelles RSLogix 500-Programm-Backup auf einem vernetzten Computer als auch ein geladenes 1747-M13 im Prozessorslot auf.

F4: Welche Programmiersoftware wird für den 1747-L541 verwendet und wird sie noch unterstützt?

Der 1747-L541 wird mit Rockwell Automation RSLogix 500 programmiert — die Standard-Leiterlogik-Entwicklungsumgebung für die gesamte SLC 500- und MicroLogix-Familie.

RSLogix 500 läuft unter Windows-Betriebssystemen und verbindet sich über einen USB-zu-RS-232-Adapter (für den RS-232-Anschluss) oder über ein DH+-Netzwerk mit einer 1784-PKTX oder einer USB-zu-DH+-Bridge mit dem Prozessor.

Rockwell verkauft und unterstützt RSLogix 500 weiterhin zum aktuellen Datum, obwohl die SLC 500-Hardwareplattform selbst sich in einem ausgereiften Produktlebenszyklus befindet. Programmdateien (.RSS), die in RSLogix 500 erstellt wurden, können unbegrenzt archiviert und wiederhergestellt werden, was die Verwaltung von Programmversionen über die Lebensdauer der Maschine hinweg erleichtert.

F5: Ist der 1747-L541 mit allen SLC 500 E/A-Modulen kompatibel?

Ja — der SLC 5/04-Prozessor ist mit der vollständigen SLC 500 E/A-Modulbibliothek kompatibel, einschließlich aller 1746-Serien diskreten, analogen, speziellen und Kommunikationsmodule.

Die Modulkompatibilität wird durch die SLC 500-Backplane-Architektur bestimmt, nicht durch die spezifische Prozessvariante.

Die einzige Einschränkung ist die Adressierung: Der Prozessor muss über genügend Benutzerspeicher und Datendateispeicher verfügen, um alle installierten Module zu adressieren, und die Gesamtzahl der E/A-Punkte muss innerhalb der Grenzen von 4.096 diskreten Eingängen / 4.096 diskreten Ausgängen / 480 analogen liegen.

Alle SLC 500 E/A-Module in den Formaten mit fester und modularer Chassis sind elektrisch und logisch mit dem 1747-L541 kompatibel.
