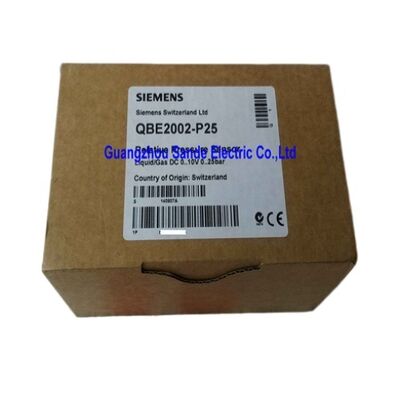

Wasserleitungsdruckmessgerät QBE2002-P25 QBE2 002-P25 QBE2002-P25

Siemens QBE2002-P25. Drucksensor 025 bar, Gleichstrom 010V, Piezo-Widerstand, Keramikdiaphragma, Klimaanlage

Übersicht

DieSiemens QBE2002-P25ist ein piezowiderstandsfähiger Drucksensor von Siemens Building Technologies,mit einer Leistung von 0 bis 25 bar mit einer linearen DC-Ausstrahlung von 010 V die höchste Leistung der QBE2002-Serie, die in verschiedenen Messvarianten von 1 bis 40 bar umfasst.

Bei 25 bar (362,6 psi / 2,5 MPa) bedient dieser Sensor das höhere Druckende der HVAC-Hydraulikkreise: Primärwärmenetzwerke, Hochhauswasserversorgungsanlagen, Dampfsysteme,und Druckkühlschaltkreise, bei denen die 10- oder 16-Bar-Varianten unzureichend wären.

The measurement principle is piezo-resistive with a ceramics diaphragm — thick-film hybrid technology where the strain-sensing resistors are screen-printed directly onto a high-purity Al₂O₃ ceramic disc and fired at high temperature.

Diese direkte Ablagerungsmethode ist die Quelle der langfristigen Stabilität des QBE2002: Es gibt keine Klebebindung zwischen dem Sensorelement und dem Zwerchfell, die sich kriechen, delamineren,oder Veränderung der Eigenschaften über Jahre des Temperaturzyklus.

Der gemessene Druck lenkt die Keramikscheibe ab; das Widerstandsnetz ändert den Widerstand proportional; die eingebaute Elektronik setzt den Brückenausgang auf das Signal 0 ̊10 V.

Die Druckverbindung aus Edelstahl 1.4404 (AISI 316L) widersteht Korrosion durch Wasser, Glykol und Dampfmedien in HVAC-Schaltkreisen.

Die FPM-Fluorelastomerdichtung an der Verbindungsschnittstelle bietet chemische Beständigkeit, die mit Standard-HVAC-Prozessflüssigkeiten kompatibel ist.5 m vorverkabeltes Kabel verbindet sich direkt mit dem Steuergerät oder der Feldverkabelung ohne zusätzliche Verbindungshardware.

Schlüsselmerkmale

0 ′ 10 V Ausgang in HVAC-Steuerungssystemen

Das DC 0 ̊10 V-Signal ist das standardmäßige analoge Eingangsformat für Siemens HVAC-Steuerungen, DDC-Systeme und die meisten Feldsteuerungen für Gebäudemanagementsysteme.Null-Volt entspricht 0-Bar-Gehalt (Luftdruck)10 V entspricht 25 bar.

Die Skalierung ist linear über den Bereich,was bedeutet, dass die Softwarekonfiguration der Steuerung lediglich den Messbereich (0?? 25 bar) benötigt, der neben dem 0?? 10V-Signaltyp eingegeben wird, um den Druckwert korrekt anzuzeigen und zu verarbeiten.

In der Praxis funktionieren viele HVAC-Hydraulikkreise deutlich unter der 25-bar-Obergrenze ein typisches Kühlwassersystem läuft bei 6 12 bar, wobei nur der untere Teil des Ausgangsbereichs des Sensors verwendet wird.

Dies ist ein häufiger Kompromiss: Der 25-bar-Bereich bietet eine Sicherheitsspanne gegen gelegentliche Druckausflüge und ist der gleiche Bereich, der für viele verschiedene HVAC-Anlagenarten verwendet wird.aber es opfert einige Auflösung am Controller-Eingang für Systeme, die nie nähern sich dem oberen Bereich.

Wenn eine höhere Auflösung bei niedrigerem Druck erforderlich ist, liefert die QBE2002-P10-Variante (0?? 10 bar) die gleiche Ausgangsspannweite, die über den halben Druckbereich abgebildet ist.

Nachfolgende Anmerkung: QBE2003-P25

Der QBE2002-P25 wird nicht mehr hergestellt, der QBE2003-P25 deckt den gleichen Bereich von 0 ̊25 bar mit einer kompatiblen Versorgungsspannung und 0 ̊10V Ausgang ab.aber verwendet ein anderes Gehäuse und eine Steckerverbindung nach DIN EN 175301-803-A anstelle des vorverkabelten Kabels von QBE2002.

Anlagen, die von QBE2002-P25 auf QBE2003-P25 umgebaut werden, müssen die Differenz bei der Verdrahtung beseitigen.die Kompatibilität von Mess- und Ausgangssignal ermöglicht, dass die Konfiguration der Steuerung unverändert bleibt.

Häufig gestellte Fragen

F1: Kann der QBE2002-P25 den Abdruck (Vakuum) messen?

Nr. Der QBE2002-P25 misst den Messdruck von 0 bis 25 bar.

Die 0V-Ausgabe entspricht der atmosphärischen (Nullmessung) und die 10V entspricht der 25-bar-Messung. Sie erstreckt sich nicht auf subatmosphärische (Vakuum) Messungen.

Für die Vakuumüberwachung ist ein Sensor mit einem Bereich, der negative Messdruck einschließt, erforderlich.

F2: Wie groß ist der maximale Überdruck, dem der QBE2002-P25 ohne Beschädigung standhält?

Siemens legt für die Serie QBE2002 einen Höchstzulässigen Überdruck über dem Nennmessbereich fest, dessen genauer Wert im technischen Datenblatt Siemens QBE2002-P angegeben ist.

Bei hydraulischen und pneumatischen Anlagen ist es wichtig zu überprüfen, ob die Systemdruckübergangswerte während der Ventilschließung, beim Pumpenstart und bei Lastwechseln innerhalb dieser Überdruckgrenze bleiben,Da anhaltende oder wiederholte Überschreitungen der Höchstmenge zu Nullverschiebungen oder dauerhaften Sensorschäden führen können.

F3: Welche Versorgungsspannung benötigt der QBE2002-P25?

Die QBE2002-P-Serie ist für den Einsatz mit Siemens HVAC-Steuerungen und deren Hilfsversorgungsausgängen konzipiert.

Die genaue Spezifikation der Versorgungsspannung ist im Siemens-Produktdatenblatt für die QBE2002-P25 angegeben.

Dies sollte vor der Installation, insbesondere beim Upgrade von QBE2002 auf QBE2003, bestätigt werden, da die beiden Serien unterschiedliche Versorgungsspezifikationen haben können.

F4: Ist der QBE2002-P25 austauschbar mit dem QBE2003-P25?

Der Messbereich (0 ¢ 25 bar) und das Ausgangssignal (0 ¢ 10 V) sind zwischen den beiden kompatibel, und die Versorgungsspannung wird ebenfalls vom Nachfolger als kompatibel angegeben.die Gehäuseabmessungen und das elektrische Anschlussformat unterscheiden sich QBE2003-P25 verwendet einen Stecker nach DIN EN 175301-803-A anstelle des vorverkabelten Kabels des QBE2002-P25.

Ein physischer 1: 1 -Austausch ist ohne Adapterkabel oder Neuverkabelung der Feldschließung nicht garantiert.

F5: Was ist die FPM-Dichtung und ist sie für Glykol-Antifriesgemische in HVAC-Systemen geeignet?

FPM (Fluoroelastomer, auch unter Handelsnamen wie Viton verkauft) ist ein synthetischer Kautschuk mit hervorragender Widerstandsfähigkeit gegen Wasser, wässrige Lösungen, Dampf, Glycole und die meisten Kohlenwasserstoffflüssigkeiten.

Es ist das Standarddichtungsmaterial für HVAC-Drucksensoren, da es mit den in Kühlwasser- und Heizkreisen in einem breiten Temperaturbereich verwendeten Wasser-Glycol-Mischungen kompatibel ist.

FPM ist nicht kompatibel mit bestimmten Ketonen, Niedrigmolekül-Estern und spezifischen Aminen-Medien, die normalerweise nicht in Standard-HVAC-Systemen vorkommen.
