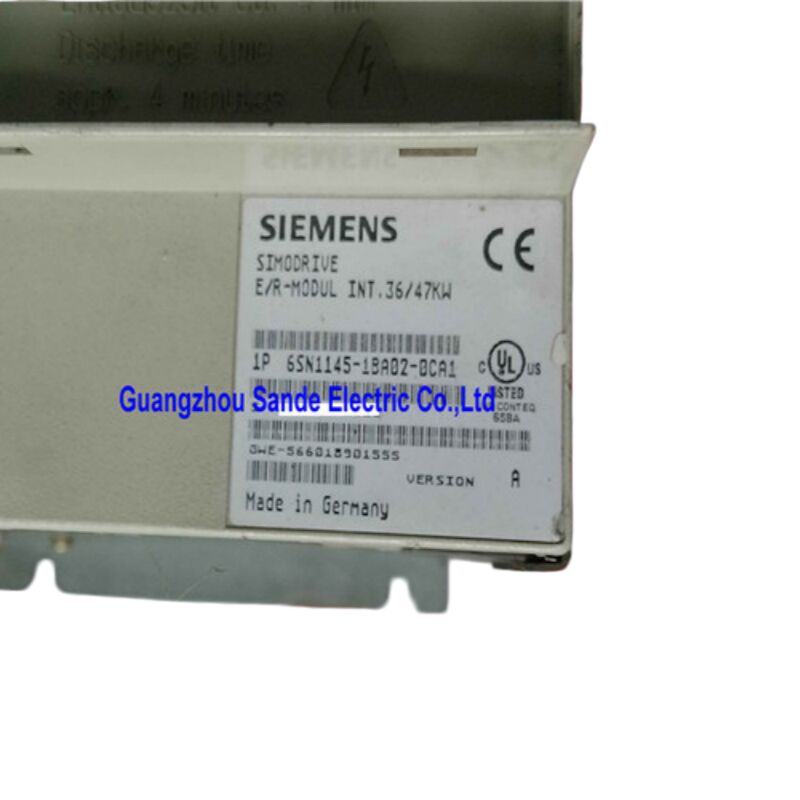

Siemens 6SN1145-1BA02-0CA0 — SIMODRIVE 611 Einspeisung / Rückspeisemodul, 36/47 kW, Regelung

Ein Stromversorgungsmodul der anderen Art

Die meisten Einspeisemodule für Servoantriebssysteme tun eines: Sie beziehen Strom aus dem Netz und speisen ihn in den DC-Zwischenkreis ein. Das 6SN1145-1BA02-0CA0 tut etwas wesentlich Anspruchsvolleres. Als geregeltes Einspeise- / Rückspeisemodul (I/R) auf der SIMODRIVE 611 Plattform versorgt es nicht nur den DC-Zwischenkreis — es regelt aktiv die Zwischenkreisspannung durch geschlossene Regelkreise und wenn angeschlossene Achsen abbremsen, gewinnt es die entstehende kinetische Energie zurück und speist sie ins Netz zurück, anstatt sie in einem Widerstand zu verheizen.

Dieser Unterschied ist in realen Produktionsumgebungen wichtig. Er bedeutet geringeren Energieverbrauch über einen gesamten Bearbeitungszyklus, einen saubereren und stabileren DC-Zwischenkreis für alle angeschlossenen Antriebe und den Wegfall von Bremswiderständen aus dem Schaltschrankdesign. Für Mehrachsbearbeitungsmaschinen mit häufigen Beschleunigungs-/Abbremszyklen — zum Beispiel ein Fünf-Achsen-Bearbeitungszentrum mitten im Programm oder eine Hochgeschwindigkeits-Schleifmaschine, die zwischen Werkstücken wechselt — führt die Energierückgewinnungsfunktion zu messbaren Stromkosteneinsparungen über die Zeit.

Technische Spezifikationen

Das I/R-Modul im Vergleich zum ungeregelten UI-Modul — Warum es wichtig ist

Wenn Sie ein Ersatzteil spezifizieren oder Optionen innerhalb der SIMODRIVE 611-Reihe vergleichen, spart das Verständnis dieses Unterschieds Zeit und vermeidet Spezifikationsfehler.

Das ungeregelte (UI) Einspeisemodul — wie z.B. das 6SN1145-1AA00-0CA0 — erzeugt eine DC-Zwischenkreisspannung, die proportional zur ankommenden Netzspannung ist. Es gleichrichtet die Versorgung passiv, und während des Abbremsens der Achse hat die zurückgewonnene Energie keinen anderen Weg als in einen externen Bremswiderstand. Die Einfachheit der Schaltung ist ein Vorteil in Bezug auf Kosten und Robustheit, aber sie stellt thermische Anforderungen an den Widerstand und verschwendet die zurückgewonnene Energie.

Das I/R-Modul (dieses Produkt) verwendet aktive Schaltung und geschlossene Spannungsregelung, um einen stabilen DC-Zwischenkreis unabhängig von Laständerungen oder geringfügigen Netzschwankungen aufrechtzuerhalten. Entscheidend ist, dass, wenn regenerative Energie im Zwischenkreis auftritt — von einer abbremsenden Achse — die IGBT-Brücke des Moduls den Stromfluss umkehren und diese Energie zurück in die Drehstromversorgung speisen kann. Für normale Abbremszyklen ist kein Bremswiderstand erforderlich. Der Schaltschrank läuft kühler, der Energieverlust wird minimiert und die DC-Zwischenkreisspannung bleibt unter dynamischen Lastbedingungen konsistenter.

Für Anwendungen mit häufigem Bremsen, Lasten mit hoher Trägheit oder mehreren Achsen, die in unterschiedlichen Phasen ihrer Bewegungsprofile zyklisch arbeiten, ist das I/R-Modul die richtige technische Wahl.

Geschlossene Regelung: Was die Regelung tatsächlich bewirkt

Die Beschreibung "geschlossene Regelung" im Produktdatenblatt bezieht sich speziell auf die Regelung der DC-Zwischenkreisspannung — nicht auf die Motorregelung, die in den einzelnen Achs-Leistungsmodulen stattfindet. Das 6SN1145-1BA02-0CA0 überwacht kontinuierlich die DC-Zwischenkreisspannung und passt sein Schaltmuster an, um sie auf den Zielwert von ca. 600–625 V DC zu halten.

In der Praxis hat dieses geregelte Verhalten mehrere Vorteile für die angeschlossene Antriebsgruppe:

Die Zwischenkreisspannung bleibt in einem engen Band, auch wenn mehrere Achsen gleichzeitig beschleunigen, was sonst zu einem Absinken der Zwischenkreisspannung führen würde. Umgekehrt erzeugt das gleichzeitige Bremsen mehrerer Achsen keinen Überspannungsspitzen. Achsantriebsmodule, die von einem stabilen geregelten Zwischenkreis gespeist werden, liefern eine vorhersagbarere Drehmomentantwort, insbesondere bei hohen Geschwindigkeiten, wo die Differenz zwischen Motor-Gegen-EMK und verfügbarer Zwischenkreisspannung gering wird. Für Präzisionsanwendungen — Rundschleifen, Zahnprofilbearbeitung, Präzisionsbohren — hat diese Spannungsstabilität einen direkten Einfluss auf die Konsistenz der Servoantwort.

Integriertes Netzschütz mit Öffnerkontakt

Ein Merkmal, das das 6SN1145-1BA02-0CA0 von einigen anderen Varianten im SIMODRIVE 611 Einspeisebereich unterscheidet, ist sein integriertes Netzschütz mit NC (Schließer) Öffnerkontakt.

Dieses eingebaute Schütz dient als Haupteinschaltelement zwischen der Drehstromversorgung und dem Einspeisegleichrichter. Wenn die Maschine in der richtigen Reihenfolge eingeschaltet wird, schließt das SIMODRIVE 611 System dieses Schütz unter kontrollierten Bedingungen — begrenzt den Einschaltstrom und sorgt dafür, dass sich der DC-Zwischenkreis allmählich auflädt und nicht durch einen unkontrollierten Schritt. Der NC-Öffnerkontakt liefert ein Rückmeldesignal an das Steuerungssystem, das den Schützstatus bestätigt und in der Bereitschaftslogik der Maschine und bei der Fehlererkennung verwendet wird.

Die Integration des Schützes in das Modul vereinfacht das Schaltschrankdesign: Es ist kein separates externes Schütz für den Netzanschluss erforderlich. Dies reduziert die Verdrahtungskomplexität, spart Platz auf der Schalttafel und eliminiert eine weitere potenzielle Fehlerquelle in der Einschaltsequenz.

Interne Kühlung — Auswirkungen auf das Schaltschrankdesign

Der Suffix "0CA0" in dieser Teilenummer gibt die interne Wärmeableitung an — das Modul leitet seine Betriebsverluste in die Luft im Schrankinneren ab, anstatt über einen externen Kühlkörper, der durch die Rückwand ragt.

Diese Konfiguration eignet sich für Installationen, bei denen der Schaltschrank nicht für eine Kühlung durch die Rückwand modifiziert werden kann oder bei denen das Maschinengehäuse keinen Zugang zu externen Kühlkörpern zulässt. Der Kompromiss ist, dass der Schrank ausreichend dimensioniert und belüftet sein muss. Bei einer Leistung von 36–47 kW erzeugt dieses Modul neben den angeschlossenen Achs-Leistungsmodulen eine erhebliche thermische Last.

Das Schaltschrankdesign für intern gekühlte SIMODRIVE 611-Gruppen erfordert in der Regel eine Zwangsluftkühlung, die gegen die gesamte Verlustleistung aller installierten Module berechnet wird. Unzureichende Belüftung führt zu thermischer Leistungsreduzierung und schließlich zu Fehlerauslösungen — Symptome, die fälschlicherweise auf Antriebsfehler zurückgeführt werden können, wenn das Schaltschrankkühlsystem nicht zuerst untersucht wird.

Systemplatzierung und Antriebsgruppenkonfiguration

Innerhalb einer SIMODRIVE 611 Antriebsgruppe nimmt das Einspeisemodul immer die ganz linke Position auf der Modulschiene ein. Rechts davon befindet sich die NCU-Box (falls eine SINUMERIK-Steuerung verwendet wird), gefolgt von Spindelantriebsmodulen in absteigender Stromreihenfolge, dann Achs-Leistungsmodule, die ähnlich angeordnet sind.

Das 6SN1145-1BA02-0CA0 wird über die Modul-Rückwandplatine mit dem gemeinsamen DC-Zwischenkreis verbunden — es ist keine separate Hochstromverdrahtung zwischen benachbarten Modulen erforderlich. Die gesamte DC-Zwischenkreislast aller angeschlossenen Leistungsmodule darf die Spitzenleistung des Einspeisemoduls von 47 kW nicht überschreiten, unter Berücksichtigung des Arbeitszyklus, des Gleichzeitigkeitsfaktors und der anwendungsspezifischen Belastung. Das Überschreiten dieser Grenze löst den Einspeise-Überstromschutz aus, was bei nicht ordnungsgemäß dimensionierten Systemen bei der Diagnose verwirrend sein kann.

Das Modul erfordert einen korrekt spezifizierten HF-Kommutierungsdrossel und Netzfilter stromaufwärts. Für Netzversorgungen, die keine Standard-TN-Erdungssysteme sind, ist auch ein Trenntransformator mit der Vektorgruppe Yyn0 zwingend erforderlich. Diese Anforderungen sind nicht optional — sie schützen die Gleichrichterbrücke und gewährleisten die EMV-Konformität.

Typische Maschinenanwendungen

Die Leistungsklasse von 36/47 kW dieses Moduls positioniert es im mittleren bis oberen Bereich der SIMODRIVE 611 Einspeisefamilie — groß genug, um anspruchsvolle Mehrachs-Konfigurationen zu unterstützen, kompakt genug für Standard-Schaltschrankdesigns. Es ist routinemäßig zu finden in:

• Mehrachs-CNC-Bearbeitungszentren mit Hochleistungs-Spindelantrieben und drei oder mehr Achsen
• 5-Achsen- und Verbundbearbeitungszentren wo gleichzeitige Mehrachsenbewegung einen stabilen DC-Zwischenkreis erfordert
• CNC-Schleifmaschinen mit Hochzyklus-Programmen und häufigen Abbremsereignissen
• Dreh- und Fräszentren mit großen C-Achsen oder angetriebenen Werkzeugkonfigurationen
• Zahnrad-Stoß- und Profilschleifmaschinen die präzise Drehmomentregelung erfordern

Die doppelte Kompatibilität mit SIMODRIVE 611A (analog) und SIMODRIVE 611D (digital) Systemen macht dieses Modul für eine breite installierte Basis von Werkzeugmaschinen nützlich — besonders relevant, wenn eine Maschine ein teilweises Steuerungs-Upgrade erhalten hat.

Beschaffungssituation für ein ausgelaufenes Modul

Die SIMODRIVE 611 Plattform hat bei Siemens das Ende der aktiven Fertigung erreicht und für Neuinstallationen auf die SINAMICS S120 Familie umgestellt. Das 6SN1145-1BA02-0CA0 trägt die Klassifizierung "ausgelaufen / Ersatzteil", was bedeutet, dass fabrikneue Lagerbestände nicht über Standardkanäle garantiert werden können.

Für Wartungsanwendungen gibt es drei praktische Beschaffungswege. Neuware (New-Old-Stock) bietet die höchste Zuverlässigkeit im Zustand der Komponente, ist aber mit einem erheblichen Preisaufschlag verbunden und die Verfügbarkeit kann nicht garantiert werden. Professionell überholte oder Austauschgeräte von seriösen CNC-Spezialisten — die auf Live-Antriebsprüfständen unter Last testen, nicht nur auf Einschaltprüfungen — bieten eine kostengünstige Alternative mit sinnvoller Qualitätssicherung. Die Reparatur eines ausgefallenen Originalgeräts ist machbar, wenn der Schaden auf identifizierbare Komponentenfehler beschränkt ist; qualifizierte Reparaturwerkstätten ersetzen proaktiv Kondensatoren und andere alterungsempfindliche Komponenten, nicht nur die sichtbar ausgefallenen Teile.

Angesichts der kritischen Rolle des Einspeisemoduls in der gesamten Antriebsgruppe ist die Beschaffung eines getesteten Ersatzteils für Lagerhaltung eine sinnvolle Wartungspraxis bei jeder Maschine, bei der dieses Modul installiert ist.

Häufig gestellte Fragen

F1: Was ist der funktionale Unterschied zwischen dem 6SN1145-1BA02-0CA0 und dem 6SN1145-1AA00-0CA0 ungeregelten Einspeisemodul?

Der Hauptunterschied liegt darin, wie jedes Modul die DC-Zwischenkreisspannung handhabt und was mit der regenerativen Energie geschieht. Das 6SN1145-1AA00-0CA0 ist ein ungeregeltes (UI) Modul — es gleichrichtet die Netzversorgung passiv, und die DC-Zwischenkreisspannung schwankt mit Netz- und Laständerungen. Regenerative Energie von Bremsachsen muss über einen externen Bremswiderstand abgeführt werden. Das 6SN1145-1BA02-0CA0 hingegen verwendet eine aktive geschlossene Regelung, um den DC-Zwischenkreis bei konstanten 600–625 V DC zu halten, und seine IGBT-basierte Wechselrichterstufe kann regenerative Bremsenergie ins Netz zurückspeisen. Dies eliminiert in den meisten Anwendungen die Notwendigkeit von Bremswiderständen und reduziert die thermische Belastung des Schaltschranks. Für Maschinen mit häufigen oder energiereichen Bremszyklen ist das I/R-Modul die richtige Wahl.

F2: Ersetzt das integrierte Netzschütz im 6SN1145-1BA02-0CA0 die Notwendigkeit eines externen Netzschützes?

Ja, für den Einspeiseanschluss. Das integrierte Netzschütz übernimmt die gesteuerte Schaltung der Drehstromversorgung zur Gleichrichterbrücke des Moduls, einschließlich der sanften Aufladung der DC-Zwischenkreiskondensatoren. Der NC-Öffnerkontakt liefert ein Statussignal an die Maschinensteuerung für Verriegelungen. Es ist nicht notwendig, ein separates externes Netzschütz für die SIMODRIVE 611 Antriebsgruppe zu installieren, wenn dieses Modul verwendet wird. Stromaufwärts liegende Schutzvorrichtungen — Netz-Sicherungen, ein Leistungsschalter, die HF-Kommutierungsdrossel und ein Netzfilter — sind jedoch weiterhin separat erforderlich und müssen für den maximalen Eingangsstrom des Moduls korrekt dimensioniert sein.

F3: Kann dieses Modul an einer 480-V-Versorgung sowie an einer 400-V-Versorgung betrieben werden?

Ja. Der Eingangsspannungsbereich von 380–480 V AC (±10%) deckt beide gängigen industriellen Versorgungsstandards ab. An einer Nennspannung von 400 V stellt sich der DC-Zwischenkreis auf ca. 600 V DC ein; an einer Nennspannung von 480 V hält die geregelte Ausgangsspannung ca. 625 V DC. Die Toleranz von ±10% berücksichtigt typische Schwankungen der Versorgungsspannung, ohne die Modulleistung zu beeinträchtigen. Für Versorgungsspannungen außerhalb des Bereichs von 380–480 V — wie z.B. 200 V, 220 V oder 575 V Systeme — ist ein entsprechend dimensionierter Anpassungstransformator erforderlich, wie in der SIMODRIVE 611 Konfigurationsdokumentation angegeben.

F4: Sind die Hardware-Revisionen CA0, CA1 und CA2 dieses Moduls für Ersatzwecke vollständig austauschbar?

In den allermeisten Wartungssituationen ja. Die Suffixe CA0, CA1 und CA2 kennzeichnen aufeinanderfolgende Hardware-Revisionsstufen innerhalb desselben Produkts. Elektrische Nennwerte, physikalische Abmessungen, Steckverbinderpositionen und das Systeminterface-Verhalten sind über alle drei Revisionen hinweg konsistent. Beim Austausch einer ausgefallenen CA0 durch eine CA1- oder CA2-Einheit sind in der Regel keine Parameteränderungen oder Neukonfigurationen erforderlich. Die Hauptausnahme, auf die man achten sollte, ist die Firmware-Kompatibilität bei sehr frühen SIMODRIVE 611A-Systemen, bei denen eine sehr späte Hardware-Revision eine minimale Steuerungs-Firmware-Version erfordern kann. Wenn die Steuerungssoftware der Maschine aktuell ist, trifft dieser Sonderfall selten zu.

F5: Die Maschine löst während des Abbremsens mit einem DC-Zwischenkreis-Überspannungsfehler aus — könnte das Einspeisemodul defekt sein?

Möglicherweise, aber dieses Symptom hat mehrere potenzielle Ursachen, die ausgeschlossen werden sollten, bevor das Modul als defekt eingestuft wird. Bestätigen Sie zunächst, dass die Rückspeisefunktion des Moduls in der Systemkonfiguration ordnungsgemäß aktiviert ist — bei einigen Maschinen kann eine Parameter- oder Hardwareeinstellung den Rückspeisemodus deaktivieren und das System auf ungeregeltes Verhalten zurücksetzen. Überprüfen Sie zweitens, ob die gesamte angeschlossene Achslast während des Abbremsereignisses die Spitzen-Rückspeisekapazität des Moduls von 47 kW überschreitet; in stark belasteten Systemen kann das gleichzeitige Bremsen mehrerer Hochleistungsachsen jedes Einspeisemodul überlasten. Drittens, überprüfen Sie die Netzversorgung zum Zeitpunkt des Fehlers — eine Hochimpedanz-Netzverbindung oder eine defekte Kommutierungsdrossel kann die ordnungsgemäße Energierückführung verhindern. Wenn all diese Faktoren geprüft sind und der Fehler weiterhin besteht, kann die IGBT-Brücke oder die Rückkopplungsregelschaltung des Moduls degradiert sein, und eine professionelle Prüfung auf einem Antriebsprüfstand ist der nächste Schritt.

Das 6SN1145-1BA02-0CA0 ist ein schrankmontiertes industrielles Leistungsmodul mit der Schutzart IP00. Es muss in einem ausreichend geschlossenen und belüfteten Schaltschrank installiert werden. Eine korrekt spezifizierte HF-Kommutierungsdrossel und ein Netzfilter sind stromaufwärts erforderlich. Alle Installations-, Inbetriebnahme- und Austauscharbeiten müssen von qualifiziertem Personal unter Einhaltung der geltenden elektrischen Sicherheitsvorschriften und der relevanten SIMODRIVE 611 Systemdokumentation durchgeführt werden.
