Siemens 6SN1123-1AB00-0BA1 — SIMODRIVE 611 Leistungsmodul, 2-Achsen, 25A, interne Kühlung

Produktübersicht

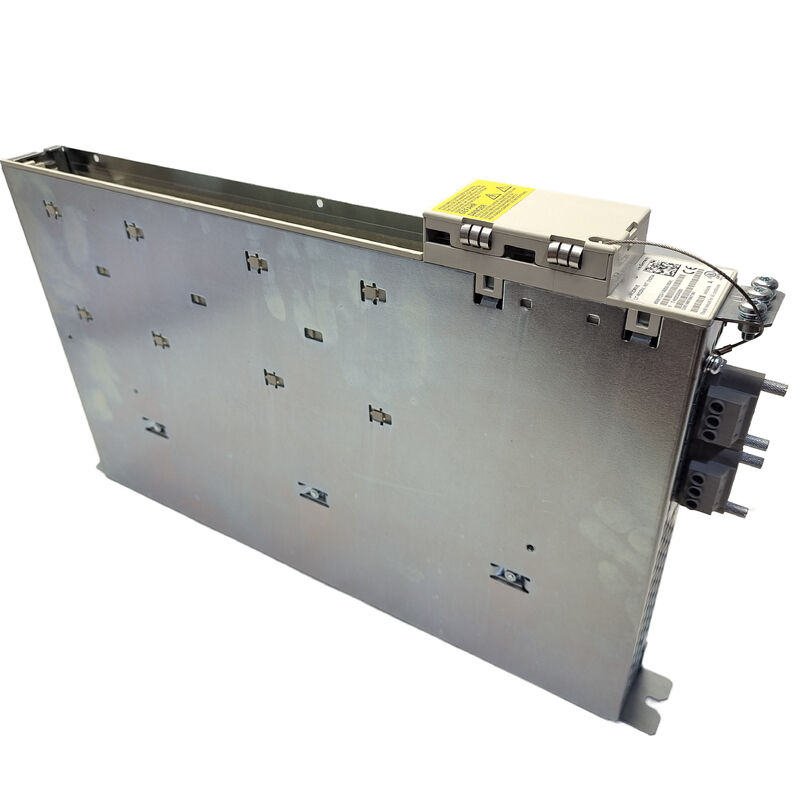

Das 6SN1123-1AB00-0BA1 ist ein zweiachsiger Leistungsmodul aus der lang etablierten SIMODRIVE 611 Servotreiberplattform von Siemens — ein System, das seit Jahrzehnten CNC-Werkzeugmaschinen weltweit antreibt. Mit einer kombinierten Ausgangsleistung von 25 A und der Fähigkeit, zwei Motorachsen gleichzeitig von einem einzigen Modul aus anzusteuern, repräsentiert dieses Gerät die technische Praktikabilität, die die SIMODRIVE 611-Serie zu einem Standardbestandteil in Bearbeitungszentren, Drehmaschinen und Schleifmaschinen mit SINUMERIK-Steuerungen gemacht hat.

Das Modul übernimmt die Hochleistungs-Umwandlungsarbeit: Es nimmt die vom SIMODRIVE 611 Einspeisemodul gelieferte Gleichspannungsbus-Energie, wandelt sie in präzise gesteuerte dreiphasige Wechselstromausgänge um und liefert diese an die angeschlossenen Servo- oder Spindelmotoren. Die Intelligenz — Stromkreisregelung, Drehzahlregelung, Positionierung — befindet sich im Regelmodul, das daneben auf der Treiberschienen montiert wird. Zusammen bilden sie eine komplette Antriebsachse.

Technische Spezifikationen

Aufbau des SIMODRIVE 611 Systems — und die Position dieses Moduls

Um zu verstehen, was dieses Modul leistet, muss man kurz betrachten, wie der SIMODRIVE 611 Schrank aufgebaut ist.

Eine komplette SIMODRIVE 611 Antriebsgruppe beginnt mit einem Einspeise-/Regenerationsmodul, das die eingehende dreiphasige Netzversorgung gleichrichtet und den gemeinsamen DC-Bus aufrechterhält. Jedes Leistungsmodul im Schrank bezieht Strom aus diesem Bus. Das 6SN1123-1AB00-0BA1 wird in diese Gruppe integriert, sitzt auf der Treiberschienen und wird über das Modul-Verbindungssystem mit dem DC-Bus verbunden — es ist keine individuelle Stromverkabelung zwischen den Modulen erforderlich.

Direkt auf diesem Leistungsmodul montiert ist ein Regelmodul (separat zu bestellen), das die Encoder-Rückmeldung verarbeitet und die Drehzahl- und Stromkreise schließt. Die Kombination aus Leistungsmodul und Regelmodul bildet eine komplette Antriebsachse — oder in diesem Fall zwei komplette Achsen innerhalb einer einzigen Modulbreite. Dieses Zwei-Achsen-Design ist kein Kompromiss; es ist ein bewusstes platzsparendes Merkmal, das es zwei Achsen mit geringerem Strom ermöglicht, einen Steckplatz zu teilen und den Antriebsschrank kompakt zu halten.

Das Modul wird auch mit Schutz- und Schaltelementen im Schrank verbunden: Netzschütz, Kommutierungsdrossel und Netzfilter. Alle diese befinden sich stromaufwärts und sind Teil des SIMODRIVE 611 Systemdesigns.

Interne Kühlung — Was das in der Praxis bedeutet

Die Bezeichnung "1AB00" in der Teilenummer kennzeichnet dies als eine Variante mit interner Wärmeableitung, im Gegensatz zu externen Kühlkörper- oder flüssigkeitsgekühlten Konfigurationen, die im breiteren SIMODRIVE 611-Sortiment erhältlich sind.

Bei interner Kühlung wird die Abwärme in das Innere des Antriebsschrankes abgeleitet, anstatt über einen hinteren Kühlkörper, der außerhalb der Schrankwand montiert ist. Dies vereinfacht die Schrankinstallation — es ist kein Ausschnitt in der Rückwand erforderlich —, stellt aber höhere Anforderungen an das Lüftungssystem des Schranks. Das Netzteil erzeugt als Nebenprodukt des normalen Betriebs Wärme, daher ist ein Lüfter oder ein alternatives Kühlsystem erforderlich, um das gesamte System reibungslos am Laufen zu halten. Ein gut belüfteter Schrank mit Zwangsluftkühlung ist Standardpraxis. Der Betrieb des Moduls über seine Nennumgebungstemperatur von 45 °C hinaus löst einen thermischen Schutz aus und führt schließlich zu Antriebsfehlern.

Kompatible Motoren und Regelmodule

Das 6SN1123-1AB00-0BA1 ist für den Antrieb einer Reihe von Siemens Servo- und Spindelmotortypen ausgelegt, darunter:

• 1FT5 und 1FT6 Serie synchrone Servomotoren (Vorschubanwendungen)
• 1PH Serie asynchrone Spindelmotoren
• Standard-Asynchronmotoren (wenn der Wechselrichter für die entsprechende Schaltfrequenz konfiguriert ist — 4 kHz oder 8 kHz für MA-Modus)
• 1PM Serie Hohlwellen-Spindelmotoren für Direktantriebsanwendungen
• Nicht-Siemens-Motoren, sofern sie die Anforderungen an die Sinusmodulation gemäß der Dokumentation des Motorenherstellers erfüllen

Diese Bandbreite an Motor kompatibilität spiegelt die Verwendung des Moduls in einer Vielzahl von Werkzeugmaschinenkonfigurationen wider — von Präzisionsschleifen bis hin zu schweren Drehmaschinen —, solange der erforderliche Motorstrom innerhalb der Grenzen von 9 A (Vorschub) und 8 A (Spindel) pro Achse bleibt.

Kompatible Vorgänger- und Nachfolgerevisionen sind die 6SN1123-1AB00-0BA0 (frühere Hardware-Revision) und die 6SN1123-1AB00-0BA2 (spätere Revision), die die gleichen elektrischen Nennwerte aufweisen.

Typische Maschinenanwendungen

Diese spezifische Leistungsmodulgröße — 25 A zwei Achsen — ist eine gängige Wahl für Hilfs- und Sekundärachsen, bei denen die Motorströme moderat sind. Typische Anwendungsfälle sind:

• CNC-Bearbeitungszentren: X-, Y-, Z- oder Drehachsenantriebe bei kleineren Spindelkonfigurationen
• Drehzentren: Revolverpositionierung und Neben-Spindelachsen
• Schleifmaschinen: Spindelkopf-Vorschub- und Werkstückkopfantriebe
• Bohrwerke und Zahnradschneidemaschinen mit SINUMERIK 840D oder 810D Steuerungen

Das Zwei-Achsen-Format ist besonders praktisch, wenn zwei Achsen ähnliche Stromanforderungen haben — es halbiert die Anzahl der benötigten Modulsteckplätze im Vergleich zu zwei Ein-Achsen-Einheiten.

Beschaffungshinweise — Ausgelaufener Status

Das 6SN1123-1AB00-0BA1 trägt die Klassifizierung ausgelaufen von Siemens, was bedeutet, dass es nicht mehr aktiv produziert wird. Dies ist für die SIMODRIVE 611-Plattform zu erwarten, die für neue Maschinenkonstruktionen durch die SINAMICS S120-Antriebsfamilie abgelöst wurde.

Für Wartungszwecke bleiben SIMODRIVE 611-Systeme jedoch auf einer sehr großen installierten Basis bestehender CNC-Maschinen betriebsbereit — und Ersatzmodule sind über spezialisierte Anbieter von Industriesteuerungsteilen weit verbreitet, typischerweise als Neuware aus alten Beständen oder professionell überholte/Austauscheinheiten. Achten Sie bei der Beschaffung auf Lieferanten, die eine Funktionsprüfung auf einem Motorprüfstand vor dem Verkauf durchführen, da dies eine aussagekräftige Garantie dafür bietet, dass die Leistungsstufe und die Steuerschnittstellen des Moduls korrekt funktionieren.

Häufig gestellte Fragen

F1: Welche Regelmodule sind mit dem 6SN1123-1AB00-0BA1 kompatibel?

Dieses Leistungsmodul akzeptiert die gesamte Palette der SIMODRIVE 611 Regelmodule, einschließlich der Standard- und Universal-Regelplatinen der Serie 6SN1118 für Vorschub- und Spindelapplikationen. Das richtige Regelmodul hängt vom Motortyp (synchron oder asynchron), dem Rückmeldesystem (Resolver, Encoder oder direktes Messsystem) und den erforderlichen Steuerungsfunktionen ab. Die Kombination muss anhand des SIMODRIVE 611 Systemhandbuchs oder der vorhandenen Maschinenkonfiguration bestätigt werden — Leistungsmodule und Regelmodule sind trotz physischer Kompatibilität nicht universell austauschbar.

F2: Ist dieses Modul ein direkter Ersatz für die Varianten 6SN1123-1AB00-0BA0 und 0BA2?

In den meisten Fällen ja. Die Suffixe BA0, BA1 und BA2 kennzeichnen Hardware-Revisionen desselben Basisprodukts. Elektrische Nennwerte, Formfaktor und Steckplatzpositionen sind über die Revisionen hinweg konsistent. Bestimmte Firmware-Versionen auf dem Regelmodul können jedoch in einigen Ausnahmefällen unterschiedlich mit bestimmten Hardware-Revisionen interagieren. Beim Austausch einer defekten Einheit notieren Sie die ursprüngliche Revision und passen Sie sie nach Möglichkeit an. Wenn die genaue Revision nicht verfügbar ist, wird die BA1-Variante im Allgemeinen als kompatibel mit Systemen angesehen, die ursprünglich mit BA0 oder BA2 ausgestattet waren.

F3: Die Maschine zeigt nach der Installation eines Ersatzmoduls einen Antriebsfehler an — was sollte zuerst überprüft werden?

Beginnen Sie mit der DC-Bus-Spannung. Wenn das Einspeisemodul nicht mit Strom versorgt wird oder sein Bereitschaftssignal nicht vorhanden ist, funktioniert das Leistungsmodul unabhängig von seinem Zustand nicht. Überprüfen Sie dann, ob das Regelmodul richtig sitzt und ob seine Freigabesignale (AS1/AS2 und die Pulsfreigabe) aktiv sind. Parameter-Fehlanpassungen — insbesondere der Motordatensatz, wenn auch ein Regelmodul ersetzt wurde — sind eine weitere häufige Ursache. Überprüfen Sie schließlich, ob Restfehlercodes im Regelmodul gespeichert sind; einige SINUMERIK-Steuerungen speichern eine Alarmhistorie, die direkt auf die Fehlersequenz hinweist.

F4: Was passiert, wenn die Schrankkühlung während des Betriebs dieses Moduls ausfällt?

Der interne thermische Schutz des Moduls wird ausgelöst, bevor unter normalen Fehlerbedingungen dauerhafte Schäden entstehen. Der Antrieb gibt bei einem definierten Schwellenwert eine Temperaturwarnung aus, gefolgt von einer kontrollierten Abschaltung, wenn die Temperatur weiter ansteigt. Die Betriebsgrenze liegt bei 45 °C Umgebungstemperatur; ein Dauerbetrieb über diesem Niveau hinaus verkürzt die Lebensdauer der Komponenten, auch ohne sofortigen Fehler auszulösen. Nach einer thermischen Abschaltung lassen Sie ausreichend Kühlzeit, bevor Sie neu starten — ein sofortiges Wiedereinschalten in einen noch heißen Schrank ist ein häufiger Fehler, der wiederholte Fehler verursacht.

F5: Kann dieses Modul repariert statt ersetzt werden?

Spezialisierte Reparaturen sind eine etablierte Option für SIMODRIVE 611 Module, wobei mehrere europäische und nordamerikanische Dienstleister getestete Austauschprogramme anbieten. Eine Qualitätsreparatur sollte den Austausch von Kondensatoren und anderen altersempfindlichen passiven Komponenten — nicht nur des defekten Teils — sowie eine vollständige Funktionsprüfung unter Lastbedingungen umfassen. Dieser Ansatz ist in der Regel deutlich kostengünstiger als ein neues Äquivalent oder eine hochwertige überholte Einheit. Für Maschinen, bei denen die SIMODRIVE 611-Plattform noch mehrere Jahre im Einsatz sein wird, ist es eine praktische Wartungsstrategie, mindestens ein getestetes Ersatzmodul auf Lager zu haben, angesichts des ausgelaufenen Status der Produktlinie.

Das 6SN1123-1AB00-0BA1 wird nur als Leistungsmodul geliefert. Ein kompatibles SIMODRIVE 611 Regelmodul ist für die volle Antriebsfunktion erforderlich und muss separat bestellt werden. Beachten Sie immer das Siemens SIMODRIVE 611 Systemhandbuch für Installations-, Parameterzuweisungs- und Inbetriebnahmeverfahren.
