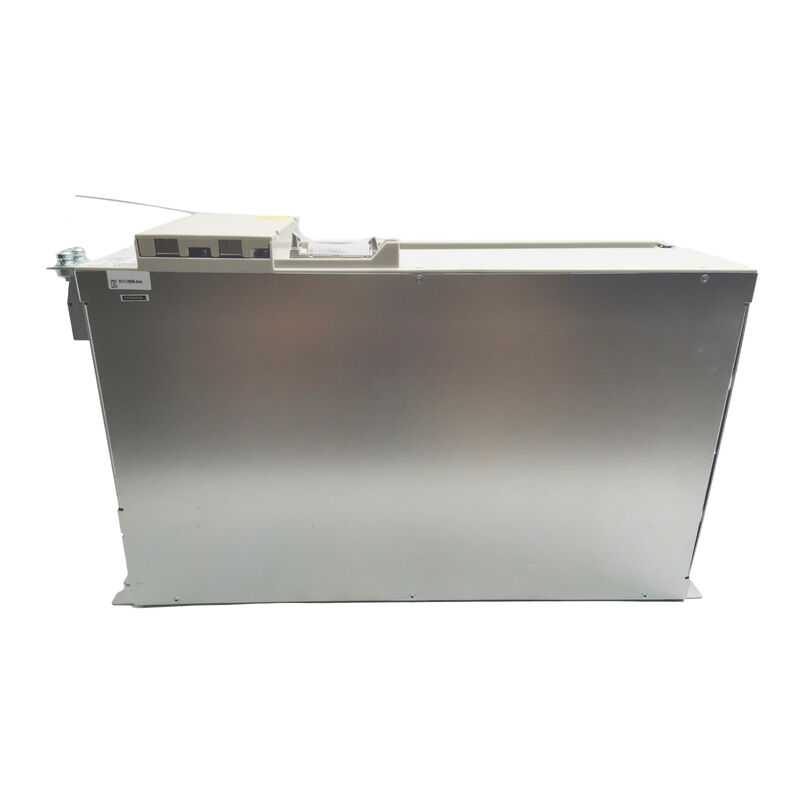

Siemens 6SN1123-1AA00-0BA2 SIMODRIVE 611 Internes Kühlmodul 400/480V AC / 600V DC Verbindung

Leistungsmodul in der SIMODRIVE 611-Architektur

Das 6SN1123-1AA00-0BA2 ist ein Leistungsmodul der SIMODRIVE 611-Serie, der Antriebsplattform, die zum Standard-Achsenantriebssystem für SINUMERIK-gesteuerte Werkzeugmaschinen in der Automobilindustrie wurde.Luft- und RaumfahrtDas Leistungsmodul übernimmt die Hochstromschaltung für die Motorleistung.Die Antriebssteuerungskarte eine separate Komponente, die auf das Leistungsmodul montiert wird trägt die Achsenparameter und übernimmt die Kommunikation mit dem SINUMERIK-Steuergerät.

Beide müssen vorhanden und funktionsfähig sein, damit die Achse funktioniert.Die Steuerung wird auf das Ersatzteilmodul übertragen Ein Parameter-Download aus der NCU oder dem Antriebskonfigurationswerkzeug nach der Installation stellt die Achseinstellungen wieder her.

Schlüsselmerkmale

Innere Kühlung Die korrekte Spezifikation für Standardgehäuse

Das Suffix 0BA2 kennzeichnet die interne Kühlvariante. Dieses Modul steuert die Wärmeabgabe mit Hilfe des Umgebungsluftstroms des Schranks keine zusätzliche Kühlinfrastruktur erforderlich, die über eine ausreichende Lüftung der Schränke hinausgehtDie interne Kühlversion ist für:

• Standardschließbare Schränke mit normaler Belüftung ohne Flüssigkeitskühlung
• Ersatz eines vorhandenen SIMODRIVE 611-Moduls zur internen Kühlung
• Raumbeschränkte Layouts, bei denen die Hinzufügung externer Kühlhardware eine Umarbeitung des Schranks erfordern würde

Die äußere Kühlvariante führt eine Heizkessel durch die Rückseite des Schranks, um die Wärme außerhalb des Gehäuses zu halten.Der Ersatz eines internen Kühlmoduls durch eine externe Kühlvariante (oder umgekehrt) ändert die Anforderungen an die Installation des Schranks- Das Kühl-Suffix mit der ursprünglichen Anlage vergleichen.

Gleichspannungsbus-Architektur

SIMODRIVE 611 Module teilen einen gemeinsamen Gleichspannungsbus innerhalb einer Antriebsgruppe. Replacing a single failed power module restores the axis without affecting adjacent drives — the DC bus architecture means the replacement is mechanically and electrically self-contained within the drive group.

Vor jeder Arbeit:Simodrive 611 Gleichspannungskondensatoren behalten gefährliche Spannungen für mehrere Minuten nach dem Netzversorgung abgeschaltet.Die Ladungsanzeige LED des Moduls muss vor dem Umgang mit Anschlüssen vollständig ausgelöscht sein..

Häufig gestellte Fragen

F1: Ist der 6SN1123-1AA00-0BA2 mit SINUMERIK 840D und 810D kompatibel?

SIMODRIVE 611 wurde als Antriebssystem für SINUMERIK 840D sl, 840D und 810D entwickelt.Vor der Inbetriebnahme des Ersatzmodules werden die Achsenzuweisungs- und Antriebskonfigurationsparameter in der NCU überprüft.

F2: Was ist der Unterschied zwischen den Innen- und Außenkühlversionen?

Bei der internen Kühlung wird der Raumluftstrom des Schranks genutzt.Wärme außerhalb des Gehäuses aufbewahren. Verwenden Sie immer die Variante, die der Kühlkonfiguration der bestehenden Anlage entspricht.

F3: Kann dieses Modul eine defekte Einheit ersetzen, ohne das Antriebssystem neu zu konfigurieren?

Die Antriebsparameter befinden sich in der Steuerung oder der Antriebssteuerung und nicht im Leistungsmodul.Nach der physischen Installation, die Achsenparameter aus der NCU oder dem Antriebswerkzeug herunterladen, um die Einstellungen wiederherzustellen.Überprüfen Sie immer die Firmware-Kompatibilität zwischen der Antriebssteuerung und der SINUMERIK-Steuerversion vor der Inbetriebnahme.

F4: Enthält die 6SN1123-1AA00-0BA2 die Antriebssteuerung?

Nr. 6SN1123 ist nur das Leistungsmodul. Das Antriebssteuerbrett mit den Achsenparametern und der SINUMERIK-Kommunikation ist eine separate Komponente, die auf das Leistungsmodul montiert wird.Beide müssen vorhanden sein, damit die Achse funktioniert.. Beim Austausch eines ausfallenden Netzteils ist die ursprüngliche Antriebssteuerung auf das Ersatzteil zu übertragen, wenn es unbeschädigt ist.

F5: Was sollte vor der Installation dieses Ersatzmodules überprüft werden?

Bestätigen Sie, dass der Gleichspannungsbus vollständig entladen ist (Ladeanzeiger LED ausgeschaltet). Überprüfen Sie, ob die Auftragsnummer des Ersatzes genau mit der des Originals übereinstimmt, einschließlich des Kühlnachlaufs (0BA2 = inner).Bestätigen Sie, dass die Antriebssteuerung auf dem neuen Modul befindet sich richtig konfiguriert oder ist das Original aus der ausgefallenen Einheit übertragenNach der Montage wird ein kontrollierter Test mit reduzierter Last durchgeführt, bevor die Achse wieder in voller Produktion gebracht wird.
