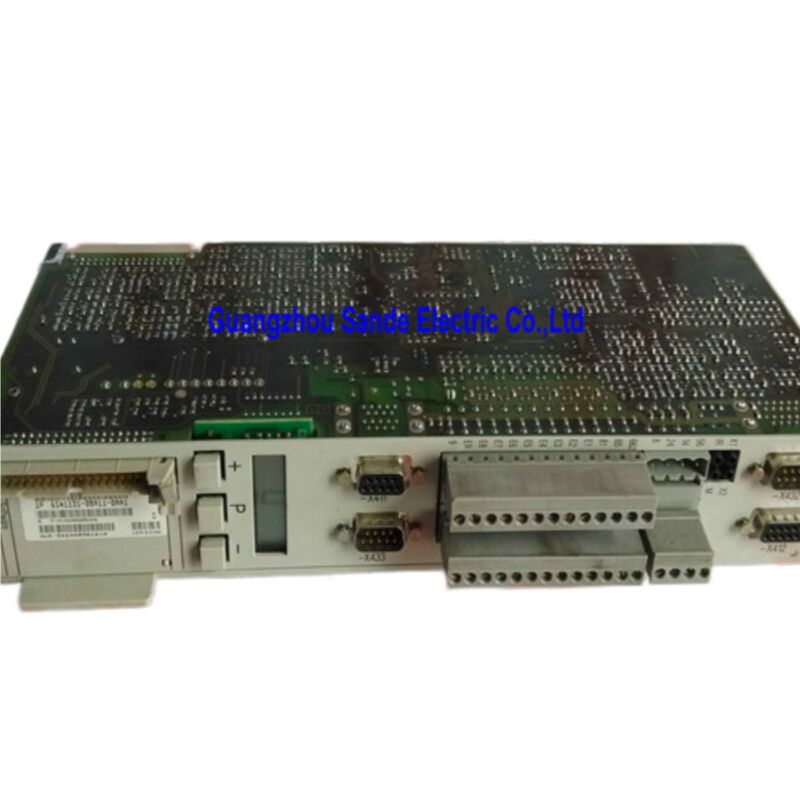

Simodrive-Servo-Treiber-Steuerungseinheit in geschlossener Schleife 6SN1121-0BA11-0AA1

Siemens 6SN1121-0BA11-0AA1 SIMODRIVE 611-A Steuerungseinheit

Geschlossene Schleife Steuerung Hauptspindelantrieb 1PH Motor Universalversion Plug-In Modul

Wo die Spindelkontrolle beginnt

Bei jedem CNC-Werkzeug, das auf der SIMODRIVE 611-Plattform von Siemens aufgebaut ist, ist die geschlossene Steuerung die Intelligenz hinter der Leistungselektronik.führt die Algorithmen zur Steuerung der Strom- und Drehzahl aus, verwaltet die Setpoint-Schnittstelle mit der CNC-Steuerung und bestimmt, ob die Spindel reibungslos auf die programmierte Geschwindigkeit beschleunigt oder in einen Fehlerzustand gerät.Das Strommodul liefert den Strom, aber diese Steuerung entscheidet genau, wie man ihn verwendet..

Der 6SN1121-0BA11-0AA1 ist die SIMODRIVE 611-A Plug-in-Schlusskontrolleinheit in der Universalversion, speziell für Hauptspindelantriebe mit 1PH-Asynchronmotoren ausgestattet.Es steckt direkt in das SIMODRIVE 611 Power-Modul, verbindet sich über den Antriebsbus mit der SINUMERIK CNC und bringt die vollständige Schleusenspindelsteuerung der 611-A-Plattform auf die Maschinenachse, die typischerweise die anspruchsvollsten Arbeiten erledigt:die Schneidspindel.

Technische Spezifikation

Die 611-A-Architektur: Analog Setpoint, industrielle Zuverlässigkeit

SIMODRIVE 611-A bezieht sich auf die analoge Setpoint-Schnittstellenvariante der 611-Schaltkreislaufsteuerungs-Familie, im Unterschied zur 611-D-Serie (digital).die Drehzahl- und Drehmomentbefehle werden vom SINUMERIK CNC als analoge Spannungssignale von ± 10 V zum Antriebsmodul übertragenDiese Architektur geht vor der weit verbreiteten Einführung digitaler Antriebsbusse zurück.und es war der Standardansatz bei einer enormen Anzahl von SINUMERIK-ausgestatteten Werkzeugmaschinen, die in den 1990er und 2000er Jahren gebaut wurden..

Das praktische Ergebnis ist, daß die 6SN1121-0BA11-0AA1 das richtige Ersatzteil für eine sehr große installierte Maschinenbasis bleibt, die derzeit in Betrieb ist.Die analoge Schnittstelle ist nicht schlechter für Hauptspindelanwendungen, bei denen die CNC die Geschwindigkeit steuert und der Antrieb die Schleife schließt, bietet es eine vollkommen ausreichende Leistung, und die Einfachheit der Architektur bedeutet weniger Punkte potenzieller Firmware-Inkompatibilität während des Austauschs.

X432-Schnittstelle: Zweitzweck und operativ kritisch

Der X432-Anschluss ist das anwendungsspezifischste Feature dieser Steuerungseinheit, und es lohnt sich zu verstehen, was er tut, bevor man das Board in Betrieb nimmt oder ersetzt.

Gemäß dem Siemens SIMODRIVE 611 Planning Guide erfüllt X432 zwei sich gegenseitig ausschließende Funktionen, je nachdem, wie die Maschine konfiguriert ist:

als Spindelkodeurinput für die Positionierung:Das Spindel-Encoder-Signal verbindet sich mit X432, wodurch die Steuereinheit das Feedback erhält, das sie benötigt, um einen orientierten Spindel-Stopp (C-Achs-Positionierung) durchzuführen.Dies ist in Dreh- und Bearbeitungszentren von wesentlicher Bedeutung, wo die Spindel in einer definierten Winkelposition stehen bleiben muss, um den automatischen Werkzeugwechsel zu ermöglichen, Getriebewechsel oder Konturdrehungen.

Als WSG-Schnittstelle (Rotationsstandsausgabe an NC):In dieser Konfiguration gibt X432 ein Rotor-Positionssignal an die SINUMERIK CNC zurück, so dass die CNC Spindel-Positionsdaten für koordinierte Operationen verwenden kann.bei der sich die Zufuhr- und Spindelachse in präziser Winkelsynchronisation bewegen müssen.

Die Siemens-Dokumentation legt fest, dass nur PELV (Protective Extra Low Voltage) -Schaltkreise an X432-Pin 15 und X433-Pin 3 angeschlossen werden sollten.Für nicht-PELV-Schaltkreise bei AS1 und AS2, muss eine Steckverbinder-Codierung angewendet werden, um eine falsche Steckverbinder-Sitzung nach EN 60204-1 Abschnitt 6 zu verhindern.4.

Kompatible Motoren und Antriebskombinationen

The 6SN1121-0BA11-0AA1 is designed for use with SIEMENS 1PH series asynchronous motors — the main spindle motor family that has been the standard on SINUMERIK-controlled machining centers and lathes for decadesDie 1PH4, 1PH6 und 1PH7-Serie sind die typischen Begleiter.

Die Steuerungsanlage wird mit SIMODRIVE 611-Leistungsmodulen (Serie 6SN1123) kombiniert, die entsprechend der erforderlichen Spindelmotorströmung ausgewählt werden.Die kombinierte Baugruppe “Steuerungseinheit plus Leistungsmodul “ verbindet sich über den Antriebsbus mit der SINUMERIK 840D oder 840Di CNC. Während der Initialisierungsphase (Start- oder Reset) lädt der SINUMERIK 840D die Antriebssoftware automatisch über den Antriebsbus auf die Steuerplatine herunter,Dies bedeutet, dass beim Auftragsbestand keine manuelle Software-Ladung oder separate Programmiervorrichtung erforderlich ist..

Kompatible CNC-Steuerungen umfassen:

• SINUMERIK 840D und 840D
• SINUMERIK 840Di
• SINUMERIK 810D

Die Weltweite Übersetzung: Inhalt

Die Bezeichnung "Universal" in der Produktbeschreibung unterscheidet diese Steuerungseinheit von der Variante "High Performance".aber die Universalversion deckt die gesamte Palette der Standardspindel-Anwendungen ab, Spindelorientierung, WSG-Ausgabe

Für die überwiegende Mehrheit der CNC-Bearbeitungszentren und Drehzentren, in denen die Spindel mit programmierten Geschwindigkeiten läuft, Werkzeugwechselorientierungen ausführt und synchronisierte Tapping-Zyklen ausführt,die Universalversion ist die richtige und angemessene Spezifikation. The High Performance version adds value primarily in applications requiring extremely rapid speed transients or very high dynamic stiffness against load disturbances — less common in general-purpose machine tool spindle applications.

Anmerkungen zur Montage und zum Ersatz

Die Plug-in-Konstruktion bedeutet, dass der Austausch eine Plattenwechseloperation ist: Das Netzteil bleibt im Schrank und nur die Steuerung wird ausgetauscht.

Die SINUMERIK CNC lädt die Antriebssoftware beim ersten Einschalten über den Antriebsbus auf die neue Steuerungsanlage herunter.die Überwachungsschwellenwerte) werden im SINUMERIK NC gespeichert und während dieses Prozesses an die neue Steuerungseinheit übermittelt.Vor der Rückführung der Maschine in die Produktion ist eine umfassende Prüfung der Spindelfunktion einschließlich der Orientierung vorzunehmen.Überprüfen Sie, ob die Verdrahtung von X432 für den spezifischen Spindelkodeur oder die WSG-Konfiguration der Maschine korrekt ist.

Häufig gestellte Fragen

F1: Was ist der Unterschied zwischen 6SN1121-0BA11-0AA1 und 6SN1121-0BA11-0AA0?

Beide sind SIMODRIVE 611-A Universal-Versions-Steuerungen für 1PH-Hauptspindelantriebe.Die AA1 ist die spätere Überarbeitung und die Standard-ErsatzreferenzIn den meisten Fällen ersetzt der AA1 den AA0 als direktes Hardware-Upgrade ohne funktionelle Unterschiede aus Sicht des Antriebssystems.Bestätigen Sie mit der Werkzeugmaschinen-Dokumentation, wenn spezifische Hardware-Revision Kompatibilität ist ein Problem für Ihre SINUMERIK CNC-Version.

F2: Kann diese Steuerung auch mit 1FT6 oder 1FK-Servomotoren für Anwendungen an der Futterachse verwendet werden?

Nr. Der 6SN1121-0BA11-0AA1 ist speziell für Anwendungen mit 1PH-Asynchronmotoren für den Hauptspindelantrieb ausgelegt.die richtigen Produkte sind die SIMODRIVE 611-D oder 611 Universal digitalen Schlusskontrolleinheiten (Serie 6SN1118).Die Verwendung einer Spindelsteuerungseinheit für eine Servozufuhrsachse führt zu einem falschen Steuerverhalten und sollte nicht versucht werden.

F3: Welche Parameter müssen nach dem Austausch der Platine auf der SINUMERIK CNC eingestellt werden?

Wenn es sich bei dem Ersatz um einen Austausch von gleichartigen Bauteilen handelt (gleiche Teilenummer),Die SINUMERIK CNC sollte automatisch die zuvor gespeicherten Antriebsparameter während der Anschlussinitialisierung auf die neue Steuerungsanlage laden. Es ist wichtig, dass die Parametersicherung der Maschine vor dem Tafelwechsel aktuell ist. Nach dem Austausch überprüfen Sie, ob alle spindelspezifischen Parameter ­ Encoder-Typ, Getriebe, Geschwindigkeitsbegrenzungen,die Überwachungswerte .

F4: Welche Alarme auf dem SINUMERIK weisen typischerweise auf einen Ausfall dieser Steuerungseinheit hin?

Alarm 300501 (Antrieb nicht bereit), Alarm 300507 (Geschwindigkeitsregler-Ausgang begrenzt),Gerätefehlwarnsignale an der Spindelachse, oder vollständige Ausfall der Initialisierung des Spindeldrehwerks beim Einschalten erfordern in der Regel eine Untersuchung der Steuerungseinheit.Die Antriebsverbindung ist sicher, und das Spindelstrommodul selbst ist nicht die Fehlerquelle.

F5: Das Bauteil ist nicht mehr hergestellt, wird es noch gepflegt und repariert?

Siemens hat den 6SN1121-0BA11-0AA1 im September 2018 aus der Standardproduktion gestrichen, aber SIMODRIVE 611-A Spindeldreiber sind auf einer großen Anzahl von Maschinen weltweit weiterhin im Einsatz.Sowohl überschüssige neue als auch alte Vorräte als auch zertifizierte renovierte Platten sind weiterhin weit verbreitet durch Spezialisten für industrielle Automatisierungsteile, die die SIMODRIVE 611-Plattform unterstützen.- professionelle Sanierungsdienste testen diese Platten unter Volllastbedingungen auf tatsächlichen 611-Antriebssystemen,eine ordnungsgemäß renovierte Einheit zu einer zuverlässigen Wartungsoption für die vorhersehbare Lebensdauer von Maschinen mit dieser Steuerungseinheit zu machen.
