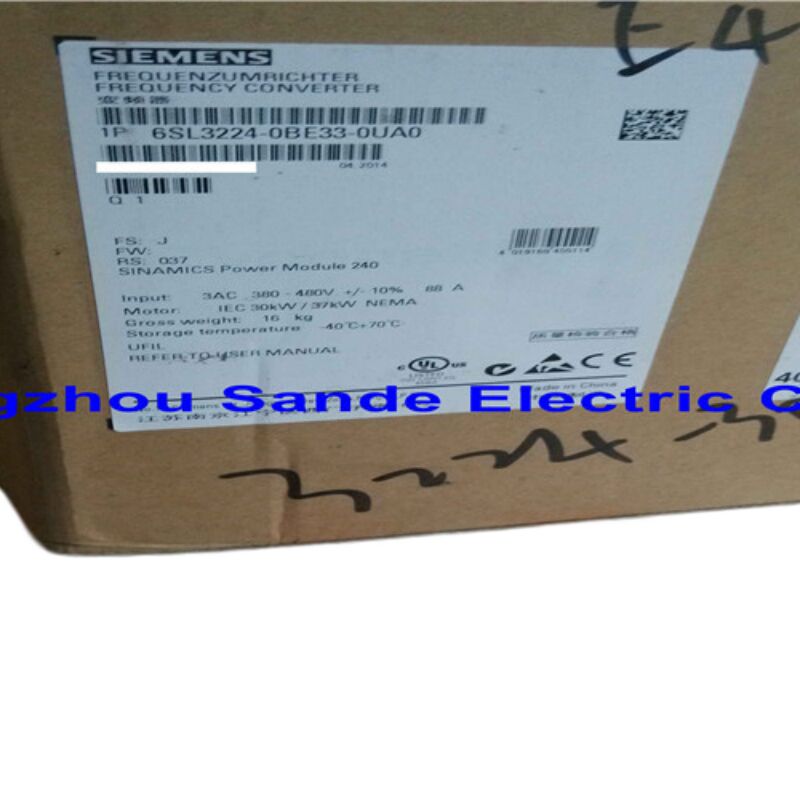

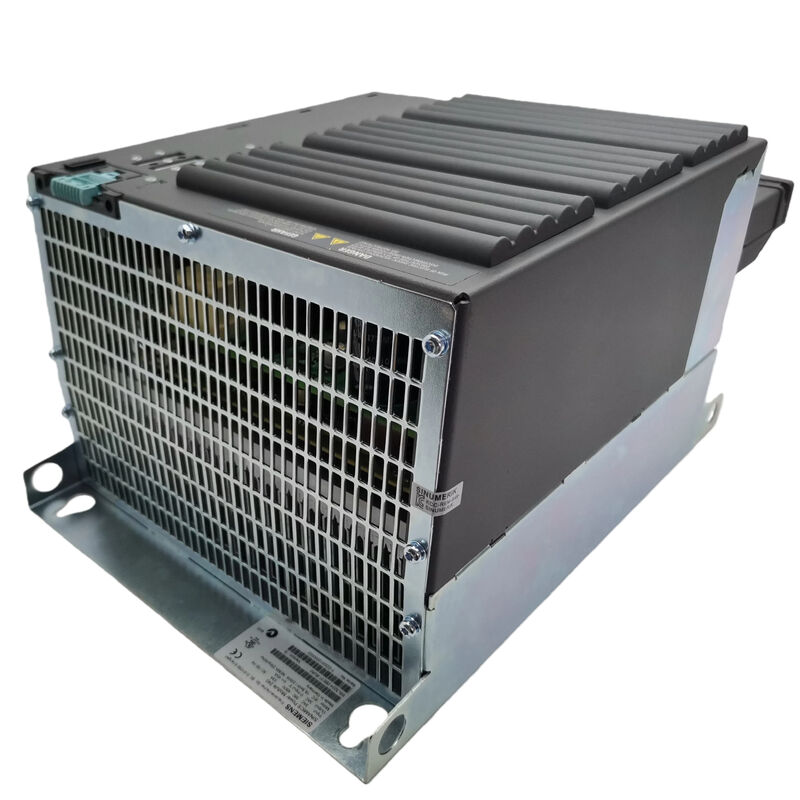

Siemens 6SL3224-0BE33-0UA0 — SINAMICS G120 PM240 Leistungsteil, 30 kW / 480V, ungefiltert mit Bremschopper

Übersicht

Das 6SL3224-0BE33-0UA0 ist ein 30 kW Leistungsteil aus der SINAMICS G120 Antriebsfamilie von Siemens — eine der am weitesten verbreiteten Frequenzumrichter (VFD)-Plattformen in der industriellen Automatisierung. Speziell handelt es sich hierbei um die PM240-Variante: ungefiltert, mit integriertem Bremschopper, ausgelegt für dreiphasige Wechselstromanwendungen im Spannungsbereich von 380–480 V.

Im Kern ist das PM240 der "Muskel" eines G120-Systems. Es übernimmt die gesamte Leistungsumwandlung — Gleichrichtung der ankommenden Wechselstromversorgung, Steuerung der Zwischenkreisspannung und Erzeugung der variablen Ausgangsfrequenz, die die Motordrehzahl und das Drehmoment regelt. Die Steuerungsintelligenz befindet sich in einer separaten Steuereinheit (CU230/CU240-Serie), die über eine standardisierte Schnittstelle direkt auf das PM240 gesteckt wird. Dieser modulare Ansatz ist eine der entscheidenden Stärken des G120: Sie können den Antrieb austauschen, aufrüsten oder neu konfigurieren, ohne die Leistungsebene anzufassen oder die Verdrahtung im Schaltschrank zu ändern.

Wichtige technische Spezifikationen

Hohe Überlast vs. Niedrige Überlast — Welcher Modus ist für Sie relevant?

Dies ist ein Detail, das Erstnutzer des G120 oft überrascht, daher ist es wichtig, es klar zu erklären.

Hohe Überlast (HO)-Modus bewertet das Modul mit 30 kW. Dies ist die richtige Wahl für Lasten, die kurze, starke Drehmomentspitzen erfordern — z. B. Förderanlagen, die unter Volllast anlaufen müssen, Hebezeuge, Extruder oder jede Anwendung, bei der der Motor für einige Sekunden über seine Dauerleistung hinaus arbeiten muss. Der Umrichter hält 200% des Nennstroms für bis zu 3 Sekunden und 150% für bis zu 57 Sekunden stand, bevor die thermische Begrenzung greift.

Niedrige Überlast (LO)-Modus bewertet die gleiche Hardware mit 37 kW. Hier sind die Überlastanforderungen geringer — Kreiselpumpen, Lüfter und Kompressoren haben selten plötzliche Drehmomentspitzen. Durch die Auslegung für ein sanfteres Überlastprofil ermöglicht Siemens, dass dasselbe PM240 einen physisch größeren Motor in diesen Anwendungen antreibt und die vorhandene Hardware besser nutzt.

Die Unterscheidung ist bei der Motorauswahl wichtig, nicht bei der Installation. Beide Modi laufen auf identischer Hardware.

Integrierter Bremschopper — Warum er da ist

Standard-Frequenzumrichter speisen regenerative Energie (von abbremsenden Lasten) zurück in den Zwischenkreis. Ohne einen Abnehmer für diese Energie steigt die Zwischenkreisspannung an, bis der Umrichter einen Fehler meldet. Das PM240 löst dieses Problem mit einer integrierten Bremschopperschaltung, die überschüssige Energie in einen externen Bremswiderstand (separat erhältlich, auf die Anwendung abgestimmt) leitet.

Dies macht das PM240 gut geeignet für Anwendungen mit:

• Häufigen oder schnellen Verzögerungszyklen
• Lasten mit hoher Trägheit (große Schwungräder, Zentrifugen, Wickel-/Abwickelsysteme)
• Vertikalen Lasten oder Hebesystemen, bei denen die Last den Motor als Generator antreiben kann

Wenn Ihre Anwendung in einer konstanten Richtung ohne signifikante Anforderungen an die Bremsenergieumwandlung läuft, bleibt der Chopper einfach inaktiv — er stellt keinen Nachteil bei der Installation dar.

Was das PM240 nicht beinhaltet

Beachten Sie vor der Bestellung, was mit dem 6SL3224-0BE33-0UA0 geliefert wird:

• Keine Steuereinheit. Das PM240 benötigt eine kompatible CU (wie die CU240E-2, CU230P-2 oder andere aus der G120-Reihe), um zu funktionieren. Die richtige CU hängt von Ihrem Feldbusprotokoll, Ihren Sicherheitsanforderungen und Ihren E/A-Bedürfnissen ab.
• Kein BOP (Basic Operator Panel). Die lokale Parametrierung erfordert ein optionales BOP-2 oder die Verbindung mit einem Inbetriebnahme-Tool wie STARTER oder Startdrive.
• Kein EMV-Netzfilter. Die Endung "0UA0" in der Teilenummer kennzeichnet eine ungefilterte Einheit. Wenn Ihre Installation die Einhaltung der EMV-Kategorien C2 oder C3 erfordert, muss ein externer Netzfilter hinzugefügt werden oder die gefilterte Variante (Endung "0AA0") sollte stattdessen spezifiziert werden.

Typische Anwendungen

Der 6SL3224-0BE33-0UA0 findet sich in einer breiten Palette von Prozess- und Fabrikautomatisierungsumgebungen:

• Pumpen- und Lüftersysteme (im LO-Modus für maximale Motorleistung)
• Förderbänder und Materialtransport (Nutzung des HO-Modus für lastabhängiges Anlaufen)
• Kompressoren und Mischer
• Hilfsachsen von Werkzeugmaschinen
• Verpackungsmaschinen
• HLK-Luftbehandlungsgeräte in größeren Gewerbe- oder Industriegebäuden

Sein Leistungsbereich von 30/37 kW deckt Motorgrößen ab, die an der Grenze zwischen kleineren Frequenzumrichtern und größeren, schrankmontierten Antriebssystemen liegen — was den G120 zu einer praktischen Wahl macht, wenn Platz im Schaltschrank und Flexibilität bei der Installation wichtig sind.

Häufig gestellte Fragen

F1: Funktioniert dieses Leistungsteil mit allen SINAMICS G120 Steuereinheiten?

Die meisten G120 Steuereinheiten der CU230P-2 und CU240E-2 Familien passen direkt auf das PM240. Allerdings ist nicht jede CU-PM-Kombination gültig — Siemens veröffentlicht eine Kompatibilitätsmatrix im G120 Systemhandbuch (verfügbar im Siemens Industry Online Support Portal), die bestätigt, welche Kombinationen zugelassen sind. Wenn Sie einen bereits funktionierenden Antrieb ersetzen, gleichen Sie die Teilenummer der CU aus der bestehenden Installation ab, anstatt anzunehmen, dass jede CU mit diesem PM240 funktioniert.

F2: Was ist der Unterschied zwischen dem 6SL3224-0BE33-0UA0 (ungefiltert) und dem 6SL3224-0BE33-0AA0 (gefiltert)?

Die Hardware in beiden Einheiten ist im Wesentlichen gleich — gleiche Baugröße, gleiche Nennleistung, gleicher Bremschopper. Die gefilterte Variante (0AA0) verfügt über einen integrierten EMV-Netzfilter der Klasse A, was sie physisch höher macht (635 mm vs. 497 mm) und besser für Installationen geeignet ist, bei denen leitungsgebundene elektromagnetische Emissionen die Anforderungen der EN 61800-3 Kategorie C2 erfüllen müssen. Die ungefilterte 0UA0 ist für Fälle vorgesehen, in denen bereits ein externer Filter im Schaltschrank vorhanden ist, der Umrichter an eine industrielle Versorgung angeschlossen ist, die von strengen EMV-Anforderungen ausgenommen ist, oder wenn die geringere Stellfläche Priorität hat.

F3: Kann dieser Umrichter an einer 480-V-Versorgung verwendet werden, wie im Produkttitel angegeben?

Ja. Der Nennspannungsbereich von 380–480 V 3AC (±10%) bedeutet, dass der Umrichter für den korrekten Betrieb bei jeder Nennversorgungsspannung zwischen 380 V und 480 V ausgelegt ist. Eine 480-V-Versorgung liegt innerhalb dieses Bereichs. Die ±10%-Toleranz bedeutet, dass der Umrichter transiente Spannungen bis ca. 528 V ohne Fehler verarbeitet — nützlich in Versorgungssystemen mit unvollkommener Spannungsregelung.

F4: Wird der 6SL3224-0BE33-0UA0 noch produziert?

Diese spezifische Teilenummer wurde von einigen Händlern als eingestellt oder übergangsweise gelistet. Siemens entwickelt die G120-Plattform aktiv weiter, und Nachfolgekonfigurationen können aktualisierte Teilenummern mit überarbeiteten Hardware-Revisionen tragen. Für laufende Projekte ist es ratsam, die aktuelle Verfügbarkeit zu prüfen und festzustellen, ob eine direkte Ersatzteilnummer gilt. Generalüberholte und Austauscheinheiten von seriösen Anbietern industrieller Automatisierung bleiben eine praktikable Option für Wartungsanwendungen.

F5: Welcher Bremswiderstand sollte mit diesem Modul kombiniert werden?

Der geeignete Bremswiderstand hängt von der Bremsleistung ab, die Ihre Anwendung benötigt — insbesondere von der Spitzenbremsleistung, dem Einschaltdauerverhältnis der Bremsereignisse und der insgesamt pro Zyklus zu dissipierenden Energie. Siemens veröffentlicht Richtlinien zur Dimensionierung von Widerständen im SINAMICS G120 Hardware-Installationshandbuch (Dokumentennummer 6SL3097-4AL00-0BP3 oder gleichwertig für Ihre Firmware-Version). Als Ausgangspunkt muss der Widerstand für die Spitzenleistung des Choppers des PM240 ausgelegt und thermisch für die Wiederholrate Ihrer Verzögerungszyklen dimensioniert sein. Eine Unterdimensionierung des Widerstands ist ein häufiger Inbetriebnahme-Fehler, der zu vorzeitigem thermischem Abschalten führt.

Hinweis: Das Leistungsteil 6SL3224-0BE33-0UA0 wird ohne Steuereinheit oder Bedienfeld geliefert. Für die volle Systemfunktionalität ist eine kompatible SINAMICS G120 Steuereinheit erforderlich, die separat bestellt werden muss. Überprüfen Sie immer die Spezifikationen anhand des Siemens-Produktdatenblatts vor der Installation.
