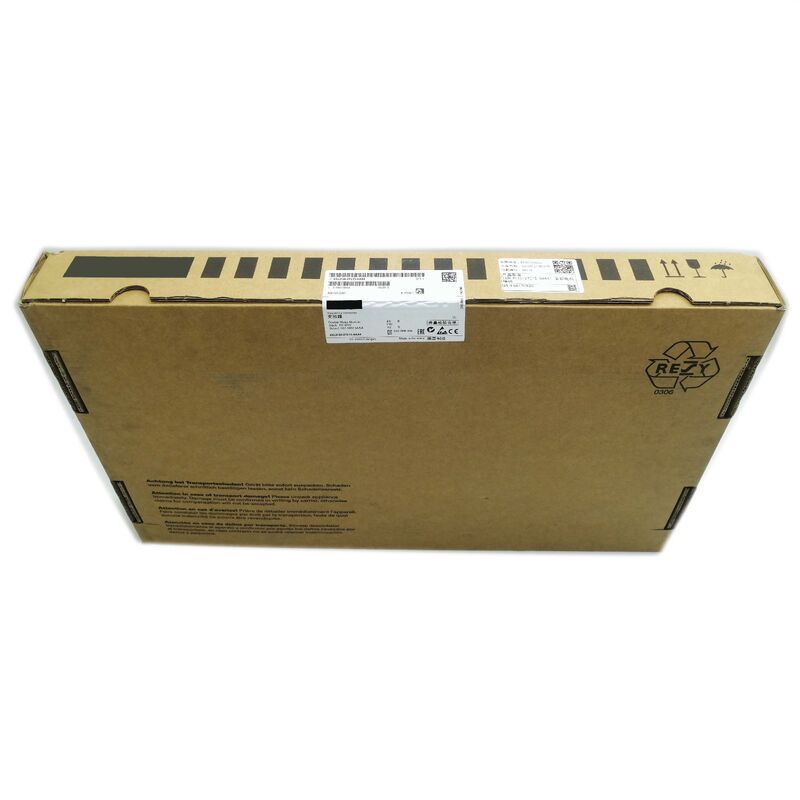

Siemens 6SL3120-2TE15-0AA4 SINAMICS S120 Doppelmotor-Modul
Booksize-Format | 2 * 5A | 600 VDC Eingang | 400V 3AC Ausgang | Drive-CLiQ | Erweiterte Safety Integrated | IP20
Zwei Achsen, ein kompaktes Gehäuse
Das Siemens 6SL3120-2TE15-0AA4 ist ein SINAMICS S120 Booksize Doppelmotor-Modul mit einer Nennleistung von 2 * 5A Ausgang, das zwei unabhängige Achsen aus einem kompakten Gehäuse versorgt. Es bezieht Strom aus dem gemeinsamen DC-Zwischenkreis, der vom vorgeschalteten Netzmodul aufrechterhalten wird, kommuniziert über Drive-CLiQ mit der Steuereinheit und verfügt standardmäßig über die volle erweiterte Safety Integrated Funktionalität auf beiden Kanälen.
Technische Spezifikationen
| Teilenummer |
6SL3120-2TE15-0AA4 |
| Serie |
SINAMICS S120 |
| Modultyp |
Doppelmotor-Modul (2-Achsen-Umrichter) |
| Bauform |
Booksize |
| DC-Zwischenkreis-Eingangsspannung |
600 VDC |
| Ausgangsspannung |
400 V, 3-phasig AC |
| Nenn-Ausgangsstrom (pro Achse) |
5 A |
| Basislaststrom (pro Achse) |
4,3 A |
| DC-Zwischenkreisstrom |
6 A |
| Ausgangsfrequenzbereich |
0 bis 650 Hz |
| Überlastfähigkeit |
150% für 60s / 200% für 3s |
| Kühlmethode |
Interne Luftkühlung |
| Kommunikationsschnittstelle |
Drive-CLiQ |
| Sicherheitsfunktionen |
Erweiterte Safety Integrated (STO, SS1, SLS, SBC) |
| Schutzart |
IP20 |
| Betriebstemperatur |
0°C bis +40°C (Leistungsreduzierung bis +50°C möglich) |
| Motoranschlüsse |
2 * Steckverbinder |
| DC-Bus-Anschluss |
2 * integrierte DC-Zwischenkreis-Sammelschienen |
| 24V DC-Bus |
Integrierte 24V DC-Sammelschiene |
| Safe Standstill Eingänge |
2 (einer pro Kanal) |
| Safe Motor Brake Control |
2 (einer pro Kanal) |
| Herkunftsland |
Deutschland |
Hauptmerkmale
- Kompaktes Zwei-Achsen-Design spart Schaltschrankplatz und reduziert die Anzahl der Komponenten
- 150%/200% Überlastfähigkeit bewältigt Spitzenbeschleunigungsanforderungen
- 0 bis 650 Hz Ausgangsfrequenz unterstützt Hochgeschwindigkeits- und Hochpolmotoren
- Unabhängige Sicherheitsfunktionen für jede Achse (STO, SS1, SLS, SBC)
- Drive-CLiQ-Schnittstelle für automatische Modulerkennung und -konfiguration
- Interne Luftkühlung eliminiert die Notwendigkeit externer Kühlsysteme
Häufig gestellte Fragen
Welche Leistung entspricht dem Ausgangsstrom von 5A pro Kanal?
Bei 400V 3-phasigem Ausgang und 5A Nennstrom liefert jeder Kanal eine kontinuierliche Ausgangsleistung von ca. 2,7 kW, geeignet für Servomotoren und kompakte Asynchronmotoren im Bereich unter 3kW.
Können die beiden Motor Kanäle vollständig unabhängig voneinander betrieben werden, einschließlich unabhängiger Sicherheitsereignisse?
Ja. Jeder Kanal verfügt über einen eigenen Safe Standstill Eingang und einen Safe Motor Brake Control Ausgang, was unabhängige sicherheitsausgelöste Abschaltungen ermöglicht, ohne den anderen Kanal zu beeinträchtigen.
Was ist der Unterschied zwischen dem 6SL3120-2TE15-0AA4 und dem 6SL3120-2TE15-0AD0?
Beide sind SINAMICS S120 Booksize Doppelmotor-Module mit einer Nennleistung von 2 * 5A. Das AA4 ist der aktuelle Standard-Booksize-Typ, während das AD0 der Booksize D-Typ mit einem schmaleren Profil für enge Schaltschrankinstallationen ist.
Benötigt dieses Modul eine externe Kühlung oder einen Kühlkanal?
Nein. Das Modul verfügt über eine vollständig interne Luftkühlung mit einem integrierten Lüfter. Kein externer Lüfter, Wärmetauscher oder Kühlkanalanschluss ist erforderlich.
Welche Steuereinheitsvarianten sind mit diesem Modul kompatibel?
Kompatibel mit jeder SINAMICS S120-fähigen Steuereinheit, die Booksize Motor-Module über Drive-CLiQ unterstützt, einschließlich CU320-2, CU310-2, SIMOTION D und SINUMERIK integrierten CNC-Steuereinheiten.
