| Herkunftsort | Deutschland |
| Markenname | SIMENS |
| Zertifizierung | CE RoHS |

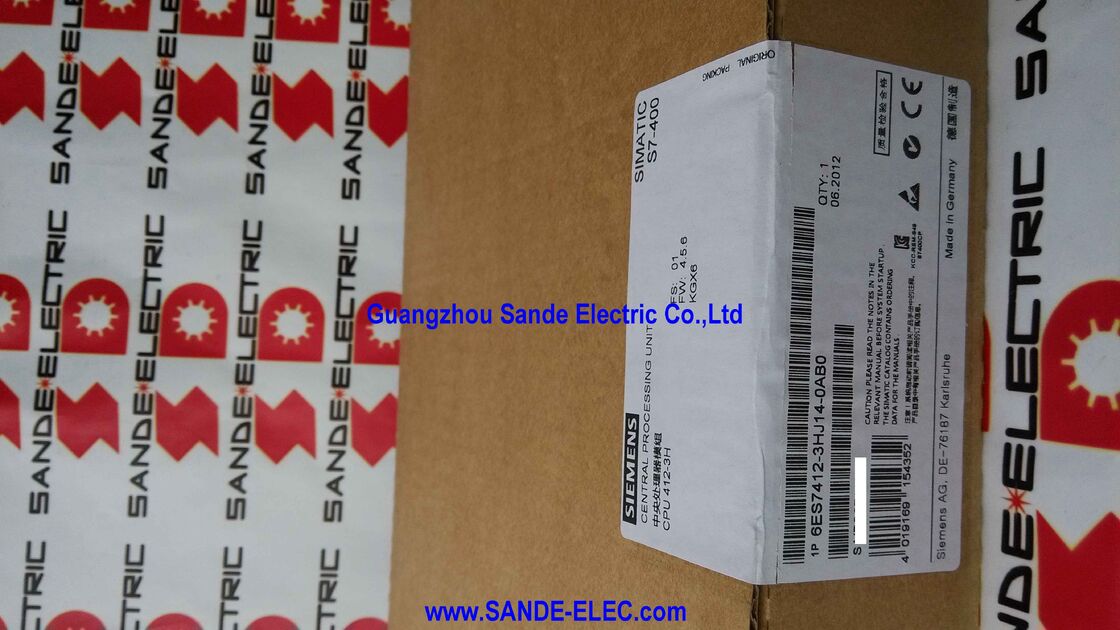

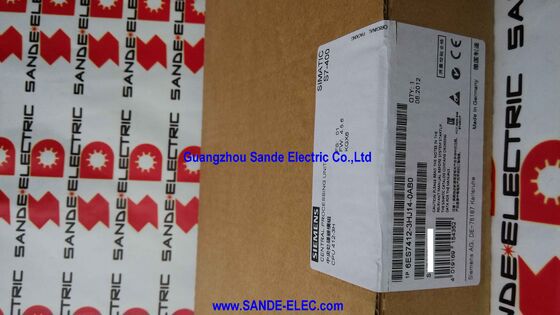

| Modellnummer | 6ES7412-3HJ14-0AB0 |
Die Siemens 6ES7412-3HJ14-0AB0 ist die CPU 412-3H — die zentrale Verarbeitungseinheit des SIMATIC S7-400H Hochverfügbarkeits-Steuerungssystems. Eine einzelne 6ES7412-3HJ14-0AB0 Einheit kann in ihrer vorgesehenen Rolle nicht allein betrieben werden.
Sie benötigt eine zweite identische CPU, und die beiden arbeiten als redundantes Paar: beide CPUs führen gleichzeitig dasselbe Programm aus, beide verarbeiten dieselben Eingaben, und ihre Ausgaben werden synchron verglichen.
Wenn eine CPU ausfällt, übernimmt die andere nahtlos und setzt den Prozess fort, ohne dass der gesteuerte Prozess die geringste Störung wahrnimmt.
Diese Hardware-Redundanz ist das bestimmende Merkmal der S7-400H und der Grund, warum sie als separate Plattform vom Standard-S7-400 existiert. In der meisten Fabrikautomatisierung führt ein SPS-Fehler zum Stillstand einer Maschine — lästig und kostspielig, aber behebbar.
In kontinuierlichen Prozessanlagen — Raffinerien, chemische Reaktoren, Energieerzeugung, Wasseraufbereitung — kann ein Steuerungsfehler zu Prozessverlusten, Produktkontamination, Anlagenschäden oder Sicherheitsrisiken führen.
Die Kosten eines einzelnen ungeplanten Stillstands können Hunderte von Tausenden von Dollar an Produktionsausfall erreichen, und ein Neustart nach einer ungeplanten Abschaltung kann Stunden dauern. Systeme, die diese Prozesse steuern, können selbst kurze Steuerungsunterbrechungen nicht tolerieren, weshalb die S7-400H von Grund auf für den kontinuierlichen Betrieb bei jedem einzelnen Hardwarefehler ausgelegt ist.
Die CPU 412-3H ist die Einstiegs-H-CPU im S7-400H-Bereich — sie bietet insgesamt 768 KB Speicher (512 KB Programm, 256 KB Daten) mit MPI/DP-Kommunikation.
Für größere Programme oder Anwendungen, die mehr Datenspeicher benötigen, bieten die größeren CPUs 414-3H (6ES7414-3HM14-0AB0) und 417-4H (6ES7417-4HL14-0AB0) zunehmend größeren Speicher und zusätzliche Schnittstellen.
| Parameter | Wert |
|---|---|
| Gesamtspeicher | 768 KB |
| Programmspeicher | 512 KB |
| Datenspeicher | 256 KB |
| MPI/DP-Schnittstelle | 1 × kombinierte MPI / PROFIBUS DP |
| Sync-Schnittstellen | 2 × (für Sync-Module) |
| Systemtypen | S7-400H, S7-400F/FH |
| Status | Ausgelaufen |
Das Drei-Schnittstellen-Design der CPU 412-3H spiegelt die technischen Anforderungen der Hardware-Redundanz wider.
Die einzelne MPI/DP-Schnittstelle übernimmt die normale Automatisierungskommunikation — sie verbindet die CPU mit PROFIBUS DP-Feldgeräten, mit Programmiergeräten, mit HMI-Panels und mit anderen SPSen im Anlagennetzwerk. Die beiden Synchronisationsschnittstellen sind für die Inter-CPU-Kommunikation bestimmt.
Die beiden Sync-Modul-Schnittstellen an jeder CPU 412-3H werden mit Synchronisationsmodulen (IM 460-4, 6ES7460-4AA01-0AB0) verbunden, die die physischen Datenverbindungen zwischen den beiden redundanten CPU-Racks bilden. Es werden zwei unabhängige Sync-Links verwendet — nicht nur einer — da der Synchronisationskanal selbst redundant sein muss.
Ein einzelner Sync-Kabel-Ausfall würde sonst die gesamte Redundanzfunktion deaktivieren.
Mit zwei unabhängigen Sync-Pfaden kann das CPU-Paar unabhängig über jeden Pfad synchronisieren, und ein Fehler in einem Sync-Pfad erzeugt einen Wartungsalarm, ohne einen Umschaltvorgang zu erzwingen.
Die Sync-Kommunikation überträgt alle Zustandsinformationen, die benötigt werden, um beide CPUs identisch zu halten: jeder Ausgangszustand, jeder Timer- und Zählerwert, jedes Speicherbit — aktualisiert bei jedem Programmdurchlauf.
Diese nahtlose Synchronisation ermöglicht ein echtes Umschalten (kein Neustart), wenn eine CPU ausfällt: die überlebende CPU verfügt bereits über alle aktuellen Daten und setzt die Ausführung genau dort fort, wo die ausgefallene CPU aufgehört hat.
Die 6ES7412-3HJ14-0AB0 ist mit zwei Systemkonfigurationen kompatibel:
S7-400H (Hochverfügbar): Die Standard-Redundanzkonfiguration — zwei CPUs arbeiten parallel, schalten bei Hardware-Fehler um, Zielverfügbarkeit im Bereich von 99,99 % oder besser.
Das H-System adressiert die Verfügbarkeit (Aufrechterhaltung des Prozessablaufs), aber nicht die funktionale Sicherheit (Verhinderung gefährlicher Prozesszustände).
S7-400F/FH (Ausfallsicher Hochverfügbar): Kombiniert Hardware-Redundanz mit funktionaler Sicherheit nach IEC 61508 zertifiziert.
Das F/FH-System fügt sicherheitszertifizierte F-Module und sicherheitsbezogene Programmblöcke hinzu, die die für gefährliche Prozessbereiche erforderlichen sicherheitstechnischen Funktionen (SIF) implementieren.
Wenn sowohl Verfügbarkeit (keine ungeplanten Stillstände) als auch funktionale Sicherheit (SIL 1/2/3 zertifizierter Schutz) im selben Controller benötigt werden, adressiert die S7-400F/FH beides gleichzeitig. Diese Konfiguration ist üblich in der Öl- und Gas-, Chemie- und Nuklearindustrie, wo Prozessgefahren neben dem kontinuierlichen Betrieb zertifizierten Sicherheitsschutz erfordern.
Die Speicheraufteilung — 512 KB für Programm und 256 KB für Daten — spiegelt die typische Arbeitslastverteilung in den kontinuierlichen Prozesssteuerungsanwendungen wider, die die S7-400H anvisiert. Prozessautomatisierungsprogramme sind tendenziell größer als äquivalente diskrete Automatisierungsprogramme, da sie Folgendes umfassen:
Umfangreiche analoge Signalverarbeitung (Skalierung, Filterung, Alarmgrenzwertbewertung für Dutzende oder Hunderte von Prozessvariablen), komplexe Regelalgorithmen (Kaskaden-PID-Regler, Verhältnisregler, erweiterte Prozessregelung), große Datenstrukturen für die Integration von Prozesshistorikern (Pufferung von Messhistorien vor der Übertragung an SCADA) und umfassende Diagnose- und Alarmmanagementroutinen, die den Anlagenzustand detailliert an die Bediener melden.
Die 512 KB Programmspeicher bieten Platz für diese komplexen Programme. Für sehr große Anlagen erweitert die Hinzufügung von ladbaren Funktionsbausteinen (FBs), die auf Speicherkarten gespeichert sind, die effektive Programmgröße über die integrierte Speicherbegrenzung hinaus.
F1: Schaltet die S7-400H automatisch auf die Standby-CPU um, wenn die Master-CPU ausfällt, und wie schnell ist das Umschalten?
Ja, das Umschalten ist automatisch und erfordert keine Bedienereingriffe. Wenn die aktive (Master-)CPU einen Fehler bei sich selbst erkennt, signalisiert sie der Standby-CPU, die Übernahme zu übernehmen. Die Standby-CPU — die dasselbe Programm mit denselben Daten synchron ausgeführt hat — setzt die Ausführung ohne Unterbrechung fort.
Die Umschaltzeit in einem korrekt konfigurierten S7-400H-System liegt innerhalb der SPS-Scanzykluszeit, typischerweise im Bereich von wenigen Millisekunden, was für Feldgeräte und Prozessinstrumentierung nicht wahrnehmbar ist.
Es gehen keine Prozesswerte verloren, keine Ausgänge ändern ihren Zustand aufgrund des Umschaltvorgangs selbst, und kein manueller Neustart ist erforderlich.
F2: Kann die S7-400H gewartet werden — Module ersetzt oder Firmware aktualisiert — während der Prozess läuft?
Ja. Die redundante Architektur der S7-400H unterstützt Online-Wartung — Ersetzen ausgefallener Module in einem CPU-Rack, während das andere weiterläuft und den Prozess steuert.
Das bedeutet, dass Hardware-Wartungsarbeiten während der Produktion durchgeführt werden können, einschließlich: Austausch einer ausgefallenen CPU (der 6ES7412-3HJ14-0AB0 selbst), Austausch von Netzteilen, Austausch von E/A-Modulen und Aktualisierung der Firmware — alles ohne Unterbrechung des Prozesses.
Nach der Wartung wird das reparierte Rack automatisch mit dem laufenden Rack synchronisiert.
Diese Online-Wartungsfähigkeit ist der zentrale operative Vorteil des H-Systems gegenüber der bloßen Bereitstellung eines Hot-Standbys.
F3: Ist die CPU 412-3H direkt mit Standard-S7-400 E/A-Modulen und Kommunikationsmodulen kompatibel?
Ja. Die CPU-Racks der S7-400H nehmen Standard-S7-400-Signalmodule (SMs), Kommunikationsprozessoren (CPs) und Funktionsmodule (FMs) auf, vorbehaltlich von Einschränkungen im Redundanzmodus.
Im H-Modus-Betrieb sollten die in beiden Racks installierten Module identisch sein, und einige Modultypen (insbesondere FMs mit Kommunikationsbusfunktionen) erfordern spezifische H-kompatible Versionen.
Standard-S7-400 E/A-Module (Serie SM421, SM422, SM431, SM432) sind kompatibel und werden häufig verwendet. Die vollständige Kompatibilitätsliste ist im S7-400H-Systemhandbuch dokumentiert.
F4: Wie wird die S7-400H programmiert — wird spezielle Software über STEP 7 hinaus benötigt?
Die S7-400H verwendet STEP 7 als Programmierumgebung, mit der Ergänzung der S7-REDCONNECT-Bibliothek.
Die REDCONNECT-Software stellt die Funktionsbausteine und Konfigurationstools für die Einrichtung der redundanten Kommunikationsverbindungen (Verbindungen zwischen dem H-System und PROFIBUS/PROFINET-Slaves, SCADA-Systemen usw.) bereit, so dass beide CPUs den Kommunikationspfad gleichzeitig verwalten können, mit automatischem Failover von Kommunikationsverbindungen zusätzlich zum CPU-Failover.
Ohne REDCONNECT läuft das H-System weiterhin mit Standard-STEP-7-Benutzerprogrammen, aber die Funktionen zur Konfiguration redundanter Kommunikation sind nicht verfügbar.
F5: Die CPU 412-3H ist ausgelaufen. Was ist die empfohlene Migrationsroute von Siemens?
Siemens empfiehlt das SIMATIC S7-1500H-System (insbesondere die CPU 1513H-1 PN und CPU 1517H-3 PN) als Ersatz für die S7-400H der aktuellen Generation.
Die S7-1500H bietet äquivalente Hardware-Redundanz mit erheblichen Verbesserungen in Bezug auf Leistung (schnellere Scanzyklen, höherer Speicher), native PROFINET IO-Redundanz, Integration mit TIA Portal Engineering und einen deutlich kompakteren physischen Fußabdruck.
Die Migration von S7-400H zu S7-1500H ist ein Hardware- und Softwareprojekt — das STEP 7-Programm muss zu TIA Portal migriert und die Hardware-Konfiguration für die neue Plattform neu aufgebaut werden — aber Siemens bietet Migrationswerkzeuge und -dienste zur Unterstützung des Übergangs.
