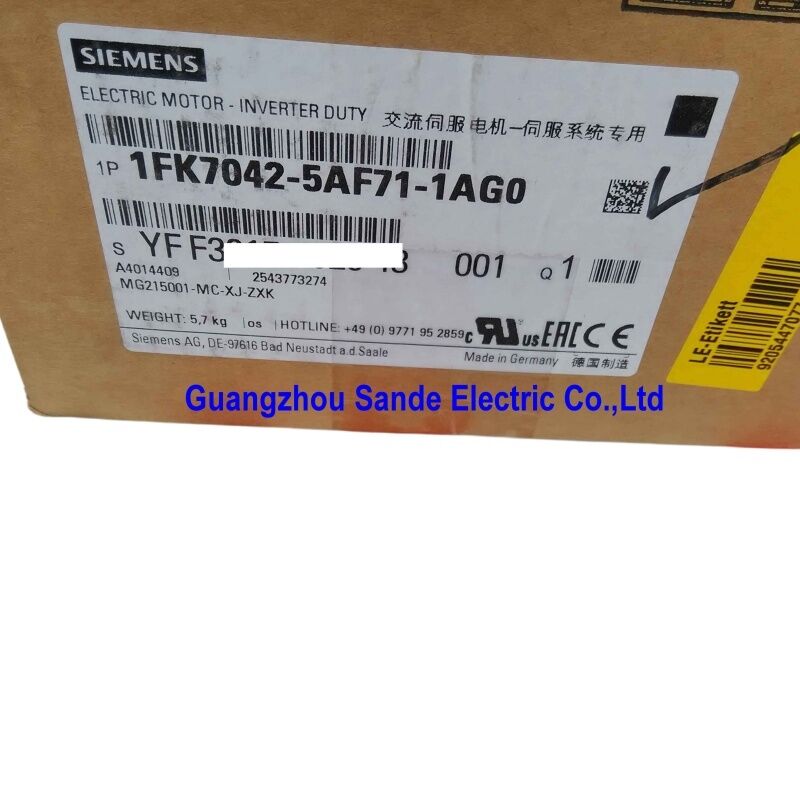

Simotische S AC Synchron-Servomotor 1FK7042-5AF71-1AG0

1FK7042-5AF71-1AG0∙ SIMOTICS S 1FK7 Kompakter Servomotor ∙ 3Nm / 0.82kW / 3000RPM / 1.95A / IM B5 / SIN/COS 2048P/R / IP64 / Plain Shaft

1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7 Kompakte 1FK7

Die 1FK7 Compact-Serie liegt zwischen dem Standard 1FK7 und den Hochleistungsfamilien 1FT7. Kompakter bedeutet eine kürzere Gesamtlänge.Diese physikalische Einschränkung ist für Werkzeugmaschinen und Handlingsysteme von Bedeutung, bei denen der Achsabstand eng ist und die Montagetiefe des Motors begrenzt ist..

Alle Leistungen des Servos werden beibehalten: Permanentmagnet synchrone Konstruktion, reibungslose Drehmomentübertragung über den Drehzahlbereich,und eine vorhersehbare dynamische Reaktion, die ein Schrittmotor oder ein Induktionsmotor nicht erreichen kannDie kürzere Karosserie ist der Kompromiss gegen eine etwas geringere Spitzenmomentfähigkeit gegenüber der Standardlänge 1FK7 bei der gleichen Rahmengröße.

Die 1FK7042-5AF71-1AG0 liefert 3Nm bei der Nenntemperaturklasse 100K – gleichbleibendes Drehmoment während des gesamten Betriebszyklus, ohne dass thermische Abschwächung unter kontinuierlicher Belastung zu befürchten ist.

Schlüsselmerkmale

SIN/COS-Inkremental-Encoder Analog Sinusoidal-Feedback

Der 1FK7042-5AF71-1AG0 trägt einen inkrementellen SIN/COS-Codierer (1Vpp, 2048 Impulse pro Umdrehung).Der Antrieb empfängt zwei phaseversetzte Sinuswellen und löst die Welle Position durch Interpolieren des Signals extrahieren Sub-Pulse Position Auflösung von jeder Sinusperiode.

Mit 2048 physikalischen Perioden pro Umdrehung und Antriebsseite Interpolation typischerweise 256 × oder mehr hinzufügen, ist die effektive Positionslösung mehrere hunderttausend Zählen pro Umdrehung.für die feine Positionierung, reibungsloser Betrieb bei niedrigen Geschwindigkeiten und präzise Drehmoment-Wellenreduktion, sorgt das SIN/COS-Feedback für eine sauberere Leistung als gleichwertige digitale Encoder mit Pulszählen.

Die Bezeichnung "-1AG0" in der Bauteilnummer bestätigt diesen Encodertyp.Bei Ersatz oder Reparatur des 1FK7042-5AF71-1AG0 muss ein Motor mit derselben I-2048-Encoder-Variante verwendet werden, um die Antriebskompatibilität zu gewährleisten, ohne die Encoder-Schnittstelle neu zu konfigurieren.

Anwendungsszenarien

Maschinenwerkzeugzuführsachse:Der X- oder Y-Achsenantrieb eines Bearbeitungszentrums verwendet die 1FK7042-5AF71-1AG0 an der Kugelschraube. Das Drehmoment von 3 Nm bei 3000 RPM deckt die typischen Anforderungen an die Zuführsachse in kleinen bis mittleren Bearbeitungszentren ab.Natürliche Kühlung reicht für intermittierende Futterprofile aus.

Servoachse der Verpackungsmaschine:Filmantrieb oder Indexachse auf einer horizontalen Formfüll-Siegelmaschine.Der SIN/COS-Coder liefert ein reibungsloses Feedback für die Positionssteuerung von Cam-Profilen.

Ersatz auf bestehendem SIMOTICS-Antriebssystem:Ein installierter 1FK7042-5AF71-1AG0 versagt.und Encoder-Typ, ohne die Antriebsparameter zu ändern .

Häufig gestellte Fragen

F1: Welche Servoantriebe sind mit dem 1FK7042-5AF71-1AG0 kompatibel?

Die 1FK7 Compact-Serie mit SIN/COS-Codierer (I-2048) ist für den Einsatz mit SINAMICS S120 Servoantrieben konzipiert, die SIN/COS-Codierer-Eingabe unterstützen.Die Auswahl des spezifischen Antriebsmoduls hängt vom erforderlichen Achsenstrom ab.Die Encoder-Schnittstelle des Antriebs muss für das SIN/COS 1Vpp-Protokoll bei 2048 Impulsen/Umdrehungen konfiguriert sein.

F2: Beeinträchtigt das Fehlen einer Halterbremse die Sicherheit für vertikale Achsen?

Ein Motor ohne Halterbremse kann eine vertikale Belastung nicht mechanisch halten, wenn der Antrieb abgeschaltet ist.eine Haltebremse erforderlich ist, um bei Leistungsverlust eine schwerkraftgetriebene Abwärtsbewegung zu verhindern. Die Konfiguration "-1AG0" ist ohne Bremse ausgestattet. Wenn die Anwendung eine Vertikallasthaltung erfordert, muss eine mit Bremsen ausgestattete Variante (anderes Suffix) angegeben werden.

F3: Was umfasst die IP64-Schutzklasse?

IP6X bedeutet, dass der Motor staubdicht ist, keine Staubdurchläufe unter allen Bedingungen. IPX4 bedeutet, dass der Motor gegen Wasser aus jeder Richtung geschützt ist.IP64 gilt für Maschinen in typischen Produktionsumgebungen mit KühlflüssigkeitsspritzungenEs deckt nicht Hochdruckwasch (IP65 oder höher) oder kontinuierliches Eintauchen ab.

F4: Welche Bedeutung hat die Temperaturklasse 100K für die 3Nm-Klasse?

Der Referenzwert "100K" bedeutet, dass das Nenndrehmoment des Motors von 3 Nm der Wert bei einem Temperaturanstieg von 100 Kelvin über der Umgebung ist, d. h.bei einer Wickeltemperatur von etwa 125°C unter der Annahme von 25°C Umgebung. Dies ist die thermische Nennleistung für den Dauerbetrieb. Kurzfristige Spitzenmoment wird höher sein. Betrieb bei niedrigeren Arbeitszyklen oder mit aktiver Kühlung würde ein höheres nachhaltiges Drehmoment ermöglichen;Der Wert 3Nm ist der konservative Wert, Spezifikation für den Dauerbetrieb.

F5: Ist der einfache Schachttyp mit Kupplungen kompatibel, die einen Schlüsselschiff benötigen?

Eine einfache Welle (keine Schlüsselscheibe, keine flache Welle) erfordert Kupplungen oder Pinien, die für eine glatte Wellenverschließung ausgelegt sind.Koppelungen, die für Schlüsselwellen ausgelegt sind, können nicht direkt verwendet werden. Wenn die Anwendung eine Schlüsselschicht erfordert, muss ein anderes Konfigurationssuffix angegeben werden.
