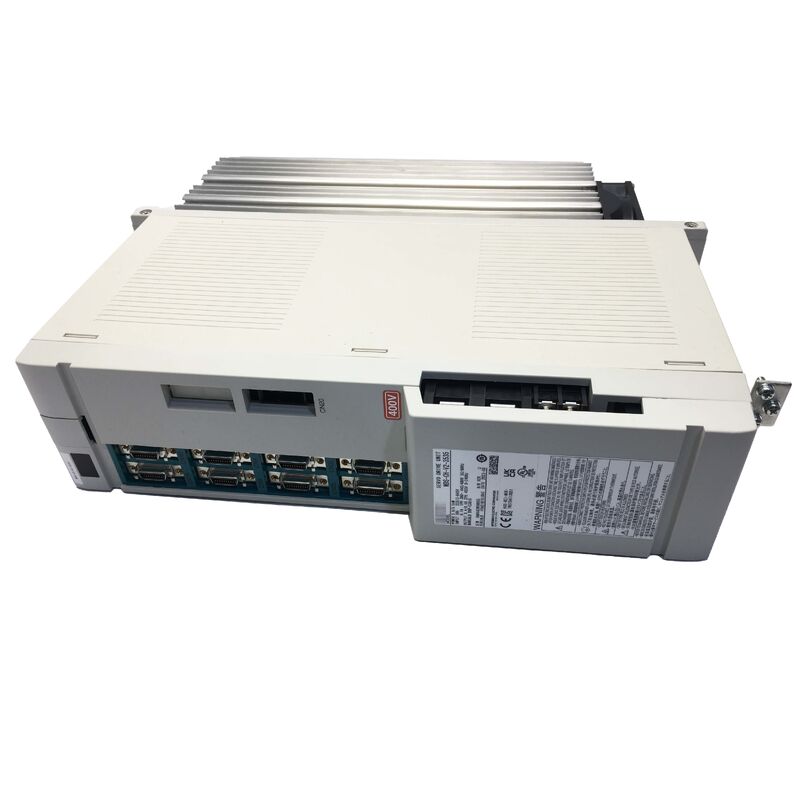

MDS-CH-V2-3535 Mitsubishi Neue werkseitig versiegelte Servoantriebseinheit MDSCHV23535

MDS-CH-V2-3535 ∙ Mitsubishi MDS-CH Doppelachsservo-Antrieb ∙ 3.5kW + 3.5kW / 2-Achse / 400V / CNC-Werkzeugmaschine

MDS-CH Mitsubishi's kombinierte Hybridantriebsarchitektur

The MDS-CH series is Mitsubishi Electric's Combined Hybrid drive platform — a compact drive architecture where multiple servo axis channels are integrated into a single drive unit sharing a common power supply busDie Bezeichnung "CH" bezeichnet die kombinierte Hybridkonstruktion: separate Servoverstärker-PCBs für jeden Achskanal innerhalb eines physikalischen Antriebsgehäuses.

Der MDS-CH-V2-3535 bietet zwei unabhängige Servoachsenkanäle jeder mit einer Leistung von 3,5 kW in einer einzigen Einheit.

Schlüsselmerkmale

MDS-CH im Mitsubishi CNC-Antriebssystem

Die MDS-CH-Serie integriert innerhalb der Antriebssystemarchitektur von Mitsubishi:

Stromversorgungsmodul (MDS-CH-CV):Umwandelt Wechselstromnetze in den gemeinsamen Gleichstrom-Bus, der alle MDS-CH-Servo- und Spindelantriebe im System versorgt.

Bei der Verwendung von "Fahrzeugen" ist ein "Fahrzeug" zu verwenden.Die MDS-CH-V2-3535 ist ein Dual-Channel-Servo-Antrieb in dieser Familie.

Einheit für die Bereitstellung von elektrischen AntriebenDie MDS-CH-SP-300 (nachstehend beschrieben) ist der Spindelantrieb derselben Systemfamilie.

Der MDS-CH-V2-3535 verbindet sich mit der Mitsubishi CNC über das SSCNET (Servo System Controller NETwork) FANUCs Hochgeschwindigkeits-Seriennetzwerk für die Servo-Kommunikation zwischen der CNC und den Antriebsverstärkern.

Anwendungsszenarien

CNC-Bearbeitungszentrum Doppelachsersatz:Ein Mitsubishi CNC-Bearbeitungszentrum entwickelt Servofehler an zwei Achsen, die vom MDS-CH-V2-3535 bedient werden.

Einführung des CNC-Antriebssystems:Ein neues Mitsubishi CNC-Werkzeugmaschine wird installiert. Die MDS-CH-V2-3535 wird als Dual-Servo-Antrieb für zwei der Achsenkanäle der Maschine in Betrieb genommen.

Häufig gestellte Fragen

F1: Wie kann ich feststellen, welche Achsen von der MDS-CH-V2-3535 in meinem CNC-System bedient werden?

Die Achsaufgabe für jedes MDS-CH-Laufwerk wird durch die Position des Laufwerks in der SSCNET-Kommunikationskette und die in den Mitsubishi CNC-Parametern konfigurierten Achsenadress-Einstellungen bestimmt.Überprüfen Sie die Parametertabelle der Antriebszuweisung der CNC oder die elektrische Dokumentation der Werkzeugmaschine, um festzustellen, welche physikalischen Achsen den beiden Kanälen auf MDS-CH-V2-3535 entsprechen.

F2: Können beide Kanäle des MDS-CH-V2-3535 gleichzeitig funktionieren?

Ja, beide Servoachsenkanäle arbeiten gleichzeitig und unabhängig voneinander, wobei jeder seine eigene Geschwindigkeit und Stromsteuerungsschleifen bei der Servo-Aktualisierungsrate durchführt.Der gemeinsame Gleichstrombus versorgt beide Kanäle gleichzeitig, die eine koordinierte mehrsachsige Bewegung durch die CNC-Interpolation ermöglicht.

F3: Was geschieht, wenn ein Achskanal ausfällt? Funktioniert der andere Kanal weiter?

Wenn der Fehler kanalspezifisch ist (z. B. ein Motorüberstrom an einer Achse), kann der andere Kanal weiter funktionieren, während der fehlerhafte Kanal in Alarm ist.Wenn der Fehler den gemeinsamen Strombus oder die SSCNET-Kommunikation beeinträchtigtDas Alarmanzeigen des CNC identifiziert den fehlerhaften Kanal und den Fehlertyp.

F4: Ist für den Austausch von MDS-CH-V2-3535 eine Sicherung der Servoparameter erforderlich?

Die Servo-Parameter für beide Achsenkanäle befinden sich im Parameterspeicher der Mitsubishi CNC, nicht in der Antriebseinheit.Nach dem Einbau des Ersatzteils, lädt die CNC die relevanten Achsenparameter während der Einschaltsequenz auf die neue Antriebseinheit herunter.
