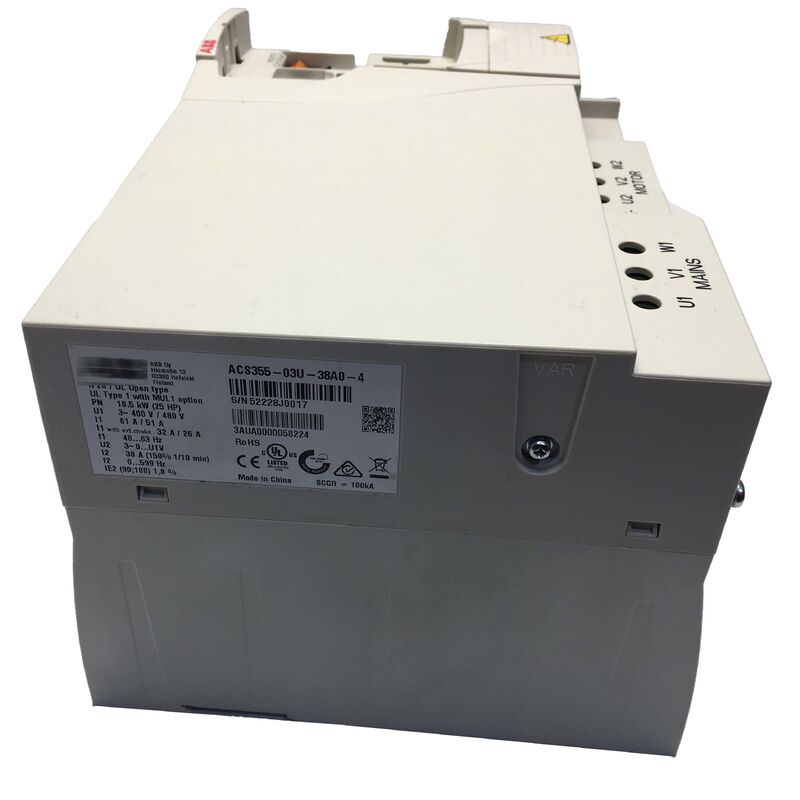

ACS355-03U-38A0-4 Neuer Original-ABB-Frequenzumrechner ACS35503U38A04
  • ACS355-03U-38A0-4 Neuer Original-ABB-Frequenzumrechner ACS35503U38A04
  • ACS355-03U-38A0-4 Neuer Original-ABB-Frequenzumrechner ACS35503U38A04
  • ACS355-03U-38A0-4 Neuer Original-ABB-Frequenzumrechner ACS35503U38A04
  • ACS355-03U-38A0-4 Neuer Original-ABB-Frequenzumrechner ACS35503U38A04
  • ACS355-03U-38A0-4 Neuer Original-ABB-Frequenzumrechner ACS35503U38A04

ACS355-03U-38A0-4 Neuer Original-ABB-Frequenzumrechner ACS35503U38A04

Herkunftsort China
Markenname ABB
Zertifizierung CE RoHS
Modellnummer ACS355-03U-38A0-4
Produktdetails
Marke:
ABB
Modell:
ACS355-03U-38A0-4
Produkttyp:
Antrieb mit variabler Frequenz
Serie:
ACS355
Eingangsspannung:
380-480 VAC
Ausgangsstrom:
38 A
Nennleistung:
18,5 kW
Phase:
3 Phasen
Schutzklasse:
IP20
Zahlungs- und Versandbedingungen
Min Bestellmenge
1
Preis
USD 900-1100 / piece
Verpackung Informationen
Originalverpackung
Lieferzeit
2 Tage
Zahlungsbedingungen
L/C, D/A, D/P, T/T, Western Union
Versorgungsmaterial-Fähigkeit
100 Stück pro Tag
Produktbeschreibung
ACS355-03U-38A0-4 Neuer Original-ABB-Frequenzumrechner ACS35503U38A04
ACS355-03U-38A0-4 -- ABB ACS355 25HP 480V Maschinenantrieb
38A / R4 Rahmen / offener Schleifvektor / abgeschaltetes sicheres Drehmoment / IP20
  • Frequenzbereich:48 bis 63 Hz
  • Umgebungstemperatur:-10 bis +50°C
  • Luftfeuchtigkeit0-95% nicht kondensierbar
  • Abmessungen (H × W × D):90,61 × 10,24 × 6,65 Zoll
  • Gewicht:90,7 Pfund
ACS355 ABB's Maschinenantrieb für anspruchsvolle industrielle Anwendungen
Der ACS355 ist der Top-Level-Mikroantrieb von ABB für industrielle Maschinen. Der ACS355-03U-38A0-4 deckt die 25HP / 18.5kW-Bewertung in einem kompakten R4-Rahmen bei 480V ab..Leistungsbereich von 37 bis 22 kW.
Zu den primären Anwendungsbereichen gehören Materialhandhabung, Lebensmittel- und Getränkeverarbeitung sowie die Verarbeitung von Gummi, Kunststoff und Holz.Dies sind anspruchsvolle Umgebungen, die eine zuverlässige Motorsteuerung erfordern, flexible Konnektivität und schnelle Inbetriebnahme - all diese charakteristischen Eigenschaften der ACS355-Serie.
Schlüsselmerkmale
Parameter Wert
Ratings 25 PS / 18,5 kW
Ausgangsstrom 38A
Eingangsspannung 380 bis 480 V Wechselstrom, 3-phasig
Rahmen R4
Gehäuse IP20 / UL offener Typ
Motorsteuerung Vektor mit offener Schleife (sensorloser Vektor)
Überlastung 150% Schwerlast
Bremsen Gleichstrominspritzung + dynamischer Bremstransistor
Sicheres Drehmoment ausgeschaltet Standard (STO)
Digitale Eingänge 5
Analog-Eingänge 2
Ausgabe 1 Relais, 1 digitale und 1 analoge
Effizienz IE2
Motorsteuerung Open Loop Vector (Sensorloser Vektor)
Der ACS355-03U-38A0-4 implementiert die offene Schleifvektorsteuerung ABB's sensorloser Vektoralgorithmus, der eine genaue Geschwindigkeits- und Drehmomentregulierung ohne Motorencoder ermöglicht.
Die Vektorsteuerung mit offenem Kreislauf berechnet den Stromfluss und das Drehmoment des Motors anhand mathematischer Modelle des Motors, die sich in Echtzeit an die tatsächlichen Betriebsbedingungen des Motors anpassen.Das Ergebnis ist eine Leistung, die deutlich über die grundlegende V/Hz-Steuerung hinausgeht:
  • Geschwindigkeitsregelung:• eine enge Drehzahlregelung bei geringen Belastungen und bei Lastübergangsraten ­ die Einhaltung der eingestellten Drehzahl auch bei plötzlichen Veränderungen der Motorbelastung.
  • Drehmoment bei niedrigen Drehzahlen:Hohe Drehmomentleistung bei niedrigen Drehzahlen ohne Rückkopplung des Encoders, was ein reibungsloses Starten unter Last und einen kontrollierten Betrieb bei niedrigen Drehzahlen ermöglicht.
  • Motorkompatibilität:Funktioniert mit Standard-Induktionsmotoren ohne zusätzliche Hardware (kein Encoder, kein Tachometer).
Anwendungsszenarien
Konveyorantriebs-Upgrade:Ein Materialbeförderer wird von einem Motor mit fester Geschwindigkeit auf eine variable Geschwindigkeitsregelung aufgerüstet.Die ACS355-03U-38A0-4 bietet eine 25 PS schwankende Frequenzsteuerung mit reibungsloser Beschleunigung und Verzögerung.
Antrieb der Lebensmittelverarbeitungsmaschine:Eine Nahrungsmittel- und Getränkeverarbeitungsmaschine erfordert eine hygienisch eingestufte Motorsteuerung mit variabler Drehzahl.Der kompakte R4-Rahmen der ACS355-03U-38A0-4 passt in die Steuerung der Maschine und bietet gleichzeitig die erforderliche Motorsteuerung.
Häufig gestellte Fragen
F1: Was ist der Unterschied zwischen Normal Duty (ND) und Heavy Duty (HD) für den ACS355-03U-38A0-4?
Der ACS355-03U-38A0-4 ist in der Heavy Duty-Konfiguration mit 25 PS / 38 A (150% Überlast für 1 Minute) bewertet.Die gleiche Hardware kann eine etwas höhere Dauerleistung unterstützen.Für Anwendungen mit hohen Anforderungen an zyklische Überlastung – wie z. B. Fördergeräte mit häufigen Antrieben unter Last – bestätigt die HD 150% die Eignung des Antriebs.
F2: Muss der EMV-Filter für eine CE-konforme Installation angeschlossen werden?
Der ACS355-03U-38A0-4 wird mit seinem internen EMV-Filter ausgeschaltet geliefert.Der EMV-Filter muss über die interne EMV-Filterverbindung angeschlossen sein.. Dies ist eine einfache Schraubverbindung innerhalb des Antriebs.
F3: Welche Feldbus-Optionen sind mit dem ACS355-03U-38A0-4 kompatibel?
Der ACS355 unterstützt eine breite Palette von Feldbusprotokollen durch Plug-in-Optionsmodule.und andere alle über den Optionsslot des LaufwerksDer spezifische Adaptercode wird der Basisteilnummer beigefügt (z. B. +K454 für PROFIBUS, +K475 für Ethernet/IP+Modbus TCP+PROFINET).
F4: Welche Anwendungsmakros sind im ACS355-03U-38A0-4 vorinstalliert?
Der ACS355 umfasst mehrere Anwendungsmakros: ABB Standard (allgemeine VFD-Bedienung), Hand/Auto (Lokale/Fernsteuerung),PID-Steuerung (Prozess-Rückkopplung mit integriertem PID-Steuergerät)Diese Makros konfigurieren die Parameter des Antriebs für den spezifischen Steuerungsmodus vor, wodurch die Inbetriebnahmezeit für Standardanwendungen von Stunden auf Minuten reduziert wird..
F5: Welche ist die maximale Kabellänge zwischen Antrieb und Motor?
Die Kabellängenbeschränkungen hängen vom Motorkabeltyp, der Schaltfrequenz des Antriebs und davon ab, ob ein Ausgangsreaktor oder ein Du/dt-Filter verwendet wird.Für standardgeschützte Motorkabel ohne zusätzliche Filterung, ABB legt in der Hardwareanleitung ACS355 maximale Kabellängen fest.Längere Kabel oder Hochfrequenzschalter können einen Ausgangsreaktor erfordern, um die Du/dt-Spannung auf der Motorisolierung zu begrenzen.
ABB ACS355-03U-38A0-4 Frequency Converter
