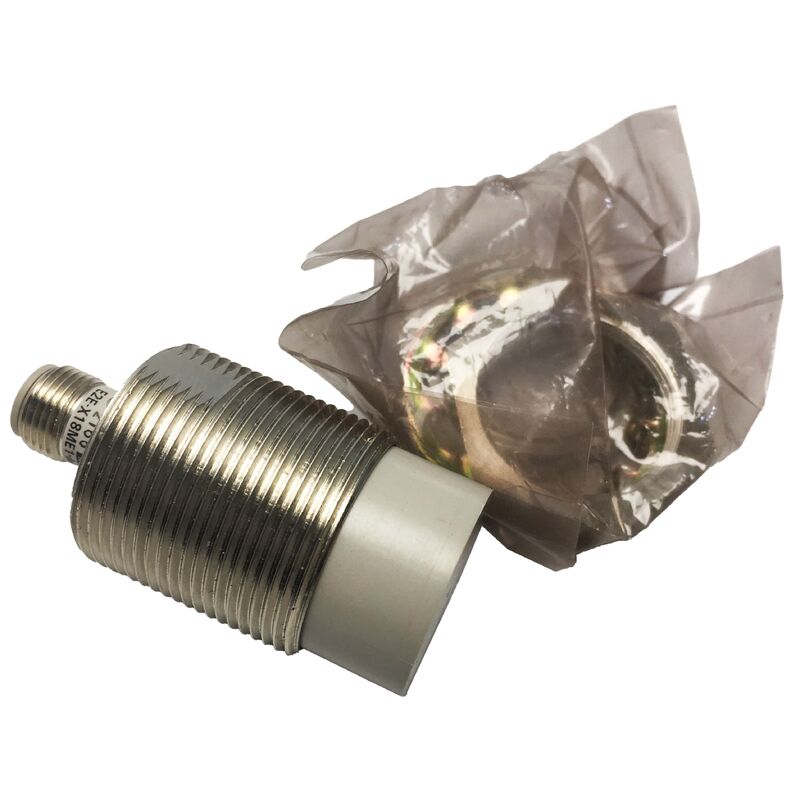

E2E-X18ME1-M1 OMRON Zylindrischer Näherungssensor
Produktübersicht
Omron E2E-X18ME1-M1Induktiver Näherungssensor M30 Ungeschützter, 18 mm Sensorabstand, NPN NO, M12-Anschluss, DC 3-Draht, IP67, E2E-Serie
Teilnummer:E2E-X18ME1-M1
Nummer des Ersatzteils:E2EX18ME1M1
Hersteller:Omron Corporation (Japan)
Produktkategorie:Induktiver Näherungssensor
Reihe:Omron E2E-Serie
UNSPSC-Code:41110000
Kernspezifikationen
| Parameter |
Wert |
| Körpergröße |
M30 (30 mm zylindrischer Gewindefass) |
| Sensortyp |
Induktiv (elektromagnetisch) |
| Typ der Montage |
mit einer Breite von nicht mehr als 20 mm |
| Entfernungssensor |
18 mm |
| Standard-Sensorobjekt |
30 × 30 × 1 mm Eisenplatte |
| Ausgabekonfiguration |
Gleichspannungsstrom mit 3 Leitern, NPN, normal geöffnet (NEIN) |
| Verbindung |
M12 4-Stift-Metallanschluss |
| Versorgungsspannung |
10-30 VDC (12-24 VDC nominal) |
| Laststrom |
5 bis 300 mA |
| Reaktionsfrequenz |
100 Hz max. |
| Schutzbewertung |
IP67 |
| Betriebstemperatur |
-40 bis +85°C |
| Wohnmaterial |
mit einer Breite von nicht mehr als 30 mm |
| Erfassung von Oberflächenmaterial |
Thermoplastischer PBT-Polymer |
| Unterschiedliche Reisen |
maximal 10% der Empfinderabstandszahl |
| Widerstand gegen Isolierung |
50 MΩ min. (bei 500 VDC) |
| Dielektrische Festigkeit |
4,000 VAC, 50/60 Hz für 1 Minute. |
| Schwingungswiderstand |
10 bis 55 Hz, 1,5 mm Amplitude, jeweils 2 Stunden in X/Y/Z |
Beschreibung des Produkts
DieOmron E2E-X18ME1-M1ist ein nicht abgeschirmter induktiver Näherungssensor mit M30-Körper mit einem Sensorbereich von 18 mm und NPN Normally Open-Ausgabe mit einer Breite von mehr als 20 mm,.
Die vorverkabelte Steckverbindervariante M12 (M1-Suffix) macht Installation und Austausch einfach: Der Sensor wird in jedes M30×1,5-Gewinde oder 30mm-Behältungsloch installiert.die Verbindung mit einem Standardkabel M12 mit 4 Nadeln, und der NPN-Ausgang ist direkt mit den NPN-kompatiblen Eingängen der meisten SPS und industriellen Steuerungen ohne zusätzliche Schaltungen verbunden.
Die E2E-Reihe legt Wert auf Feldzuverlässigkeit bei extremen Temperaturen, Kontaminationen,und Vibrationsumgebungen Bedingungen, unter denen ein Sensor unter Berührung von Schneidflüssigkeit jahrelang kontinuierlich arbeiten kann, Kühlmittelspray, Metallschwarm und mechanische Vibrationen.
Erkennungsprinzip
Die E2E-X18ME1-M1 erzeugt ein hochfrequentes schwingendes elektromagnetisches Feld aus einer Spirale, die hinter der Sensorfläche eingebettet ist.Wirbelströme werden auf der Oberfläche des Ziels induziert. Diese Ströme ziehen Energie aus dem schwingenden Feld., die die Amplitude des Oszillators dämpft.
Der elektronische Schaltkreis des Sensors erkennt diese Dämpfung und schaltet den NPN-Ausgangstransistor von OFF auf ON, wenn die Dämpfung den Schaltschwellen überschreitet.Dieser Detektionsmechanismus ist berührungsfrei und mechanisch verschleißfrei. Der Sensor hat keine beweglichen Teile in seiner Detektionsfunktion..
Zielmaterial und Abstand
Die 18mm-Spezifikation wird mit dem Standard-Sensorobjekt von Omron gemessen: einer 30×30×1mm flachen Eisenplatte.
- Zielgröße:Kleinere Ziele produzieren weniger Wirbelstromdämpfung und treiben die Schwelle auf kürzere Entfernung
- Zielmaterial:Nichteisenmetalle (Aluminium, Kupfer, Messing) erzeugen Wirbelströme mit unterschiedlichem Wirkungsgrad und werden in kürzeren Entfernungen erkannt
- Zieldicke:Sehr dünne Metallfolie oder -bleche reflektiert weniger Energie als der 1 mm Eisenstandard
Verkabelung und Ausgabe
Der M12 4-Pin-Anschluss folgt der Standard-Omron-Pin-Zuteilung: Pin 1 (+V-Versorgung), Pin 3 (0V allgemein), Pin 4 (NPN-Ausgangssignal).
The NPN output sinks current to the common (0V) when a target is detected — a normally-open configuration where the output is OFF (high impedance) with no target present and ON (sinking current through load) when the target is within the sensing range.
Häufig gestellte Fragen
F1: Der Sensor ist nicht abgeschirmt Welche Freiheit ist von der Montage-Hardware erforderlich?
Ungeschützte Nähe-Sensoren erfordern eine minimale Freiheit zwischen dem Sensorfass und jeder umgebenden Eisenmetallmontage.die minimale Seitenfreiheit vom umgebenden Metall beträgt typischerweise doppelt so viel wie der Durchmesser des Fass (60 mm auf jeder Seite)Wenn eine Fließmetallmontage erforderlich ist, ist die abgeschirmte Variante (E2E-X10ME1-M1, mit 10 mm Sensorabstand) die richtige Wahl.
F2: Kann der E2E-X18ME1-M1 Aluminium oder andere Nichteisenmetalle erkennen?
Ja, aber bei kürzeren Empfinderabständen. Bei Aluminium beträgt der effektive Empfinderabstand typischerweise 40-60% des Eisenwerts (ca. 7-11 mm). Bei Kupfer und Messing ist er noch kürzer (25-40%).Die Betriebsdistanz sollte relativ zum reduzierten Wirkungsbereich konservativ eingestellt werden.
F3: Der Sensor ist IP67-berechtigt. Kann er in einer Waschumgebung mit Hochdruckreinigung verwendet werden?
IP67 deckt ein Eintauchen von bis zu 1 Meter für 30 Minuten ab, was Spritz-, Nebel- und Niederdruckspülbedingungen übersteigt.IP67 gilt nicht für anhaltende Hochdruckwasserströme, für die eine IP69K-Klassifizierung erforderlich wäreFür typische Kühlmittelüberschwemmungen und Sprühumgebungen von Werkzeugmaschinen ist IP67 angemessen.
F4: Es gibt ein Hysterese-Band von 10%, was bedeutet das für die Anlage?
Hysterese bedeutet, dass sich der Einschaltpunkt und der Ausschaltpunkt in leicht unterschiedlichen Entfernungen befinden.8 mm) über den Einschaltpunkt hinaus, bevor die Ausgabe ausgeschaltet wirdDies verhindert Geschwätz und sorgt für ein sauberes, stabiles Ausgangssignal.
F5: Kann das Ausgangskabel verlängert werden, und wenn ja, wie weit?
Der E2E-X18ME1-M1 verwendet einen M12-Anschluss; Verlängerungskabel sind Industriestandards.Das Ausgangskabel kann theoretisch bis zu 100 Meter ohne Leistungsabnahme verlängert werden.Für die meisten Fabrikflächenanlagen mit einer Länge von bis zu 20 bis 30 m sind keine besonderen Vorsichtsmaßnahmen erforderlich.
