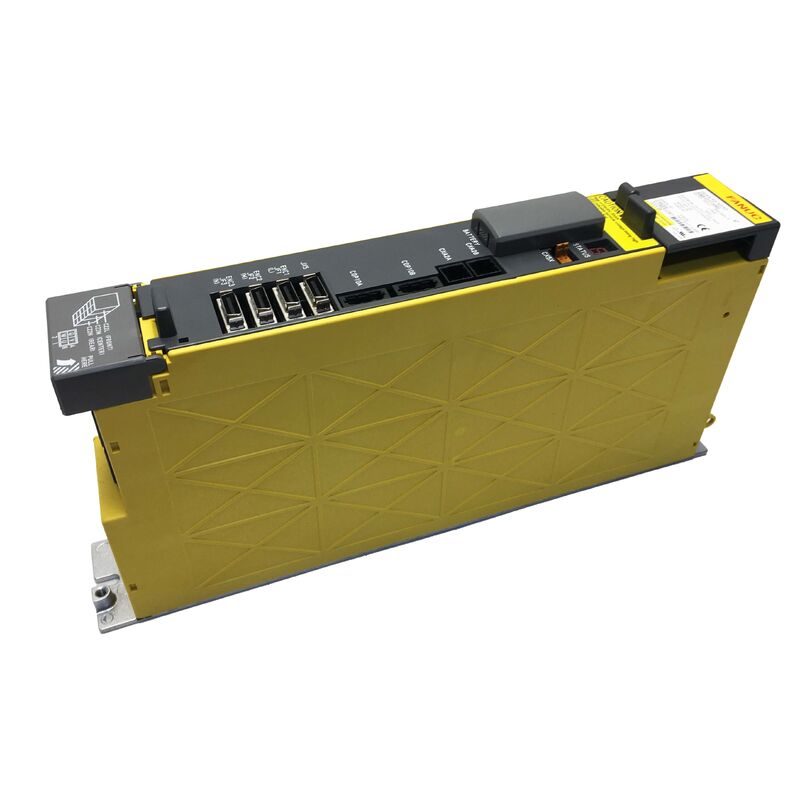

Fanuc A06B-6117-H302 | Alpha i 3-Achsen Servo-Verstärkermodul SVM3-10/10/10i HRV
Produktidentifikation
Teilenummer: A06B-6117-H302
Serie: Alpha i (αi) Servo-Verstärkermodul
Modell: SVM3-10/10/10i HRV
Konfiguration: Drei-Achsen -- L, M & N Achsen
Zustand: Neu / Generalüberholt / Austausch verfügbar
Übersicht
Das Fanuc A06B-6117-H302 ist der kleinste Drei-Achsen-Servo-Verstärker im Fanuc Alpha i (αi) Servo-Antriebsbereich. Dieses SVM3-10/10/10i HRV-Modell treibt drei unabhängige Servo-Achsen von einem einzigen kompakten Modul an, ausgelegt für 283-339V Eingangs- und 240V Ausgangsspannung bei bis zu 3A pro Achse (L, M und N).
Mit nur 60 mm Schrankbreite nutzt es einen internen Kühlkörper mit Lüftern anstelle von rückseitig montierten Kühlkörpern wie bei größeren Modulen. Die HRV-Bezeichnung steht für Fanucs High Response Vector-Regelalgorithmus, der eine schnellere Drehmomentreaktion und eine präzisere Geschwindigkeitsregelung im Vergleich zu früheren Alpha-Serienantrieben bietet.
Seit seiner Einführung um 2005 hat sich der A06B-6117-H302 eine beträchtliche installierte Basis in kleinen bis mittleren Bearbeitungszentren, Drehzentren und Mehrachsen-Produktionsmaschinen aufgebaut, die eine Drei-Achsen-Antriebsfähigkeit von einem einzigen Verstärkerslot benötigen.
Technische Spezifikationen
| Parameter |
Wert |
| Teilenummer |
A06B-6117-H302 |
| Modell |
SVM3-10/10/10i HRV |
| Anzahl der Achsen |
3 (L, M & N Achsen) |
| Eingangsspannung |
283-339V |
| Ausgangsspannung |
240V |
| Kontinuierlicher Ausgangsstrom |
3A pro Achse |
| Gesamtleistung |
1,5 kW |
| Schrankbreite |
60 mm |
| Kühlung |
Interner Kühlkörper + Lüfter |
| Regelalgorithmus |
HRV (High Response Vector) |
| Transistormodule |
3 × 600V / 20A |
| Leistungs-PCB |
A16B-2203-0696 |
| Steuerungs-PCB |
A20B-2101-004x (HRV-fähig) |
| Kompatible Motoren |
αi2/5000 bis αi4/3000i AC Servo |
| Kompatible Steuerungen |
Fanuc Serie 0i-C/D und verwandte |
| Serie |
Alpha i (αi) -- A06B-6117 |
Kompaktes Drei-Achsen-Design Vorteile
Der SVM3-10/10/10i stellt das Einstiegsmodell für Drei-Achsen-Verstärker in der αi-Servo-Verstärkerfamilie dar. Seine Schrankbreite von 60 mm fasst drei separate Einzelachsen-Verstärker in einer einzigen Einheit zusammen, mit gemeinsamem Netzteileingang, gemeinsamer Buskapazität und vereinfachter Wartung.
Dieser kompakte Formfaktor bietet erhebliche Vorteile in Maschinen mit begrenztem Schrankplatz, insbesondere bei der Handhabung von X-, Y- und Z-Vorschubantrieben, die den Großteil der Positionierarbeit leisten. Die Nennleistung 10/10/10 bedeutet eine Stromklasse von 10 Einheiten auf jeder Achse, geeignet für kleinere Alpha i Servo-Motoren der αi2- und αi4-Familien mit moderaten Schnittlasten und Trägheitsanforderungen.
HRV-Regelungsleistungs-Vorteile
Die HRV (High Response Vector) Regelungsarchitektur stellt einen bedeutenden Fortschritt gegenüber früheren Alpha-Serienantrieben dar. Diese Technologie nutzt eine höherfrequente Stromabtastung und hochentwickelte Vektoralgorithmen, um Folgendes zu liefern:
- Schnellere Drehmomentreaktion für verbesserte dynamische Leistung
- Reduziertes Geschwindigkeitsripple bei niedrigen Geschwindigkeiten für einen sanfteren Betrieb
- Verbesserte Störunterdrückung während Bearbeitungsvorgängen
Für Maschinenbediener bedeuten diese Verbesserungen eine sanftere Achsenbewegung während der Schlichtdurchgänge, eine bessere Genauigkeit der Kreisinterpolation bei niedrigen Geschwindigkeiten und eine schnellere Erholung von Schnittkraftstörungen. Die Steuerungs-PCB A20B-2101-004x ermöglicht speziell diese HRV-Fähigkeit.
Systemintegrationsarchitektur
Der A06B-6117-H302 arbeitet als Teil eines kompletten Fanuc αi-Antriebssystems, das von einem separaten PSM (Power Supply Module) mit Strom versorgt wird, das eine gleichgerichtete DC-Busspannung liefert. Eine oder zwei PSM-Einheiten versorgen den gemeinsamen DC-Bus, der alle Servo- und Spindelverstärkermodule im Antriebsstapel speist.
Die Eingangsspannungsangabe (283-339V) bezieht sich auf die DC-Busspannung vom PSM, nicht auf den direkten Netzanschluss. SSCNET III Glasfaserverbindungen von der CNC-Steuerung übertragen Servo-Befehls- und Rückmeldedaten für alle Achsen, wobei die Module über kurze Glasfaserverbindungen in Reihe geschaltet sind, um ein Hochgeschwindigkeits-Seriennetzwerk zu bilden.
Lebensdauer und Wartungsaspekte
Fanuc Alpha i Antriebe sind für eine lange Lebensdauer ausgelegt, wobei viele A06B-6117-H302 Einheiten seit 2005 im täglichen Produktionsbetrieb sind. Häufige Ausfallmodi umfassen:
- Ausfall des Lüfters, der zu Übertemperaturbedingungen führt
- Degradation des Transistormoduls durch anhaltende Überstromereignisse
- Fehler der Steuerungs-PCB durch Netztransienten oder lange Betriebszeiten
Vorbeugende Wartung, die sich auf die Inspektion und den Austausch von Lüftern konzentriert, kann die Lebensdauer erheblich verlängern. Für produktionskritische Maschinen bietet die Bevorratung einer Austausch-Einheit oder der Aufbau von Beziehungen zu Reparatur-Spezialisten den schnellsten Weg zur Wiederherstellung nach einem Modulausfall.
Häufig gestellte Fragen
F1: Kann der A06B-6117-H302 unabhängig arbeiten oder benötigt er andere Module?
Das Modul benötigt ein Fanuc PSM (Power Supply Module) zur Bereitstellung der DC-Busspannung und eine SSCNET III Glasfaserverbindung zur Fanuc CNC-Steuerung. Es kann nicht als eigenständiger Antrieb arbeiten und fungiert als Komponente innerhalb eines kompletten Fanuc αi Servo-Systems.
F2: Was passiert mit allen drei Achsen, wenn der A06B-6117-H302 ausfällt?
Ein Fehler auf Modulebene deaktiviert alle drei Achsen (L, M und N) gleichzeitig, was typischerweise zu einem vollständigen Maschinenstillstand führt. Dieses konsolidierte Design spart Platz, erfordert aber die Bevorratung getesteter Ersatzteile oder Austauschvereinbarungen für kritische Produktionsmaschinen.
F3: Welche Servo-Motoren sind für dieses Modul ausgelegt?
Der SVM3-10/10/10i ist für kleinere Alpha i Servo-Motoren ausgelegt, typischerweise der Klasse αi2/5000 bis αi4/3000i. Die Stromklasse von 10 Einheiten pro Achse setzt die Obergrenze für die Kompatibilität der Motorgröße.
F4: Was bedeutet HRV und ist es wichtig, wenn man ein Ersatzmodul beschafft?
HRV (High Response Vector) bezieht sich auf den fortschrittlichen Stromregelalgorithmus, der eine überlegene Leistung bietet. Bei der Beschaffung von Ersatzteilen ist zu prüfen, ob das Modul über die HRV-fähige Steuerungs-PCB (A20B-2101-004x) verfügt, um eine konsistente Servo-Leistung zu gewährleisten und potenzielle Abstimmungsprobleme zu vermeiden.
F5: Woran erkenne ich, ob der A06B-6117-H302 die fehlerhafte Komponente ist oder ob das Problem woanders im Antriebssystem liegt?
Bevor Sie zu dem Schluss kommen, dass das Servo-Modul defekt ist, überprüfen Sie die DC-Busspannung des PSM und inspizieren Sie die SSCNET Glasfaserverbindungen. Spezifische Alarmcodes, die auf dem Bedienfeld der Fanuc CNC angezeigt werden, bieten den nützlichsten Ausgangspunkt für die Diagnose und ordnen sich spezifischen Antriebs- und Motorfehlkategorien zu.
