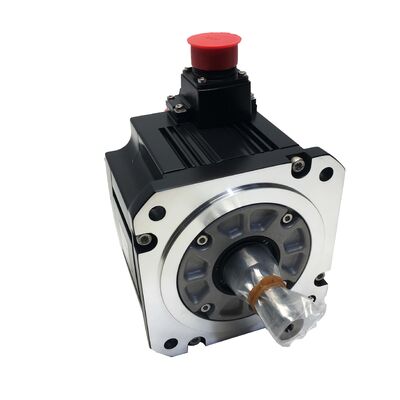

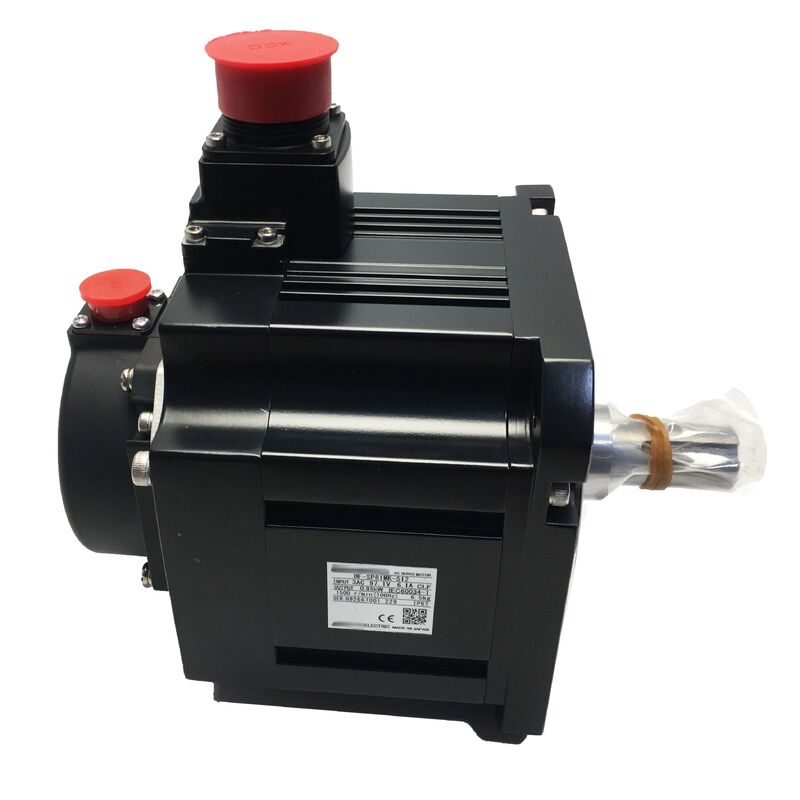

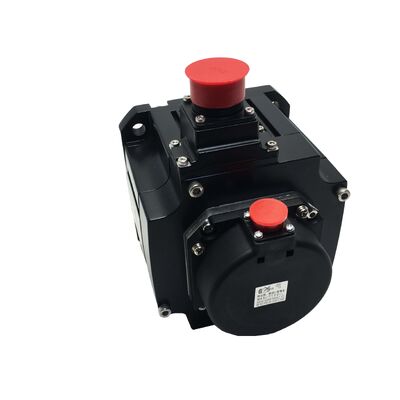

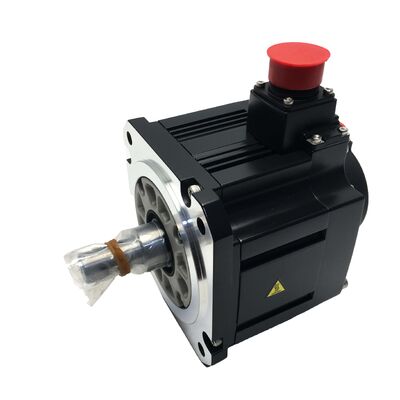

Mitsubishi HF-SP81MK-S12 MELSERVO-J3 Serie Wechselstromservomotor
850 Watt, Schlüsselschacht, Bremse, IP66 - Original neu
Produktübersicht
Der Mitsubishi HF-SP81MK-S12 ist ein 850W AC-Servomotor aus der MELSERVO-J3-Serie von Mitsubishi Electric.Der mittlere Trägheitsservomotor ist für anspruchsvolle Anforderungen an die Zuführsachse und Positionierung in CNC-Werkzeugmaschinen und Industrieautomationsgeräten ausgelegt..
Diese Variante kombiniert eine Schlüsselwelle, eine integrierte Halterbremse und eine IP66-Umgebungsdichtung, die die mechanische Kopplungsintegrität, den ausfallsicheren Halt,und Schutz vor industrieller Kontamination gleichzeitig.
Mit 8,12 Nm Dauerdrehmoment bei einer Nenngeschwindigkeit von 1.000 U/min ist dies ein niedriggeschwindiger, hochdrehmomenter Motor, der für eine dauerhafte Kraftleistung ausgelegt ist.Es arbeitet von einer 200 VAC-Klasse Versorgung und verfügt über einen 18-Bit-Absolute-EncoderFür eine präzise Positionierung sind 1000 Umdrehungen pro Umdrehung erforderlich.
Schlüsselmerkmale
| Parameter |
Wert |
| Nennleistung |
850 Watt (0,85 kW) |
| Nenndrehmoment |
8.12 Nm |
| Nennstrom |
4.5 A |
| Versorgungsspannung |
Klasse 200 VAC |
| Nenngeschwindigkeit |
1,000 Umdrehungen pro Minute |
| Verschlüsselung |
18-Bit-Absolute (eingebaut) |
| Schachtkonfiguration |
Schlüsselfeste gerade Welle |
| Bremse halten |
Integriert |
| Eintrittsschutz |
IP-Qualität |
| Größe der Flansche |
130 × 130 mm |
| Reihe |
MELSERVO-J3 - Typ HF-SP |
| Gewicht |
5.44 kg (11,99 lbs) |
| Herstellerstatus |
Nicht mehr erhältlich |
HF-SP-Serie - mittlere Trägheit, hohes Drehmoment
Der HF-SP-Motortyp der MELSERVO-J3-Familie ist für Anwendungen mit mäßiger bis hoher Reflektionslastträgheit ausgelegt, bei denen nachhaltiges Drehmoment über dynamische Hochgeschwindigkeitsreaktionen steht.
Bei einer Nenngeschwindigkeit von 1.000 U/min erzeugt der HF-SP81 ein Drehmoment von 8,12 Nm, das sich gut mit der direkten Kugelschraubkopplung auf Maschinen mit moderaten Blei-Pitch-Werten vergleicht.Dies erzeugt eine erhebliche lineare Schubkraft, ohne dass zusätzliche Getriebe erforderlich.
Bei schweren Achssatseln, großen Arbeitstischen und Antrieben, bei denen eine minimale Abweichung der Position unter Last erforderlich ist,Die Drehmomentdichte und die Trägheitsgleichstellungsmerkmale des HF-SP sorgen für die für die Präzisionsbearbeitung erforderliche Achssteifigkeit..
18-Bit-Absolute Encoder
Jeder Motor der HF-SP-Serie verfügt standardmäßig über einen eingebauten 18-Bit-Absolute-Encoder, der 262.144 einzigartige Positionszählungen pro Wellenumdrehung liefert, ohne dass beim Starten Homing-Zyklen erforderlich sind.
Dies eliminiert unproduktive Zeitersparnisse bei Homing-Routinen und verhindert Positionierungsfehler, denen inkrementelle Encoder-Systeme bei Problemen mit der Stromqualität oder unerwarteten E-Stopps ausgesetzt sind.
Die hohe Auflösung unterstützt eine reibungslose Interpolation bei niedrigen Geschwindigkeiten und beeinflusst direkt die Oberflächenveredelungsqualität bei mehrsachsigen Konturarbeiten und die Positionierungsgenauigkeit bei Anwendungen mit hohem Zyklus.
Schlüsselschachtentwurf
Die Schlüsselwelle sorgt für eine positive mechanische Antriebsverbindung zwischen der Motorwelle und dem Koppelknotenpunkt oder der Schleife, wodurch der Drehrutsch unter Stoßbelastungen verhindert wird, eine anhaltende hohe Drehmomentnachfrage,und wiederholte Richtungsumkehrungen.
Bei CNC-Zuführsachsen mit mittlerer Trägheit, die eine kontinuierliche bidirektionale Positionierung und regelmäßige schwere Schnitte erfordern, ist die Schlüsselwelle die geeignete Spezifikation für eine zuverlässige Drehmomentübertragung.
Integrierte Halterbremse und IP66-Schutz
Die Haltebremse arbeitet nach dem Ausfallsicherheitsprinzip: bei Ausfall der Energie wird die Feder angewendet, während des normalen Betriebs wird sie elektrisch freigesetzt.die Bremse wird automatisch eingeschaltet, um die Wellenposition zu halten,.
IP66 protection means the motor housing is fully sealed against dust and protected against powerful water jets from any direction - appropriate for machine tool environments with active coolant systems and high-pressure cleaning routines.
Kompatibilität der Antriebe - MELSERVO-J3
Der HF-SP81MK-S12 ist mit dem Servoverstärker der MR-J3-Serie von Mitsubishi gekoppelt.5A Nennstrom - typischerweise der Verstärkerklasse MR-J3-70B oder MR-J3-100B.
Zu den Kommunikationsschnittstellen gehören SSCNET III für die Hochgeschwindigkeitsverbindung mit Glasfasernetzwerken in Mehrsachssystemen sowie analoge und Puls-Train-Befehlsmodi für eigenständige Anwendungen.
Häufig gestellte Fragen
Welcher Servoantrieb ist mit dem HF-SP81MK-S12 kompatibel?
Dieser Motor ist für den Einsatz mit Servoverstärkern der Mitsubishi MR-J3-Serie konzipiert - speziell der MR-J3-70B oder MR-J3-100B für die 850W-Motorklasse.Das J3-Laufwerk unterstützt nativ den HF-SP-Motortyp und die 18-Bit-Absolute-Encoder-Schnittstelle.
Der Motor wird nicht mehr hergestellt - kann er durch ein aktuelles Mitsubishi-Modell ersetzt werden?
Ja, aber nicht als direkter Plug-and-Play-Austausch. Äquivalente Stromgenerationsmotoren können ähnliche Drehmomentklasse haben, unterscheiden sich aber in Flanschdimensionen, Wellengröße, Steckern,und AntriebskompatibilitätDie Beschaffung eines refurbished HF-SP81MK-S12 beinhaltet in der Regel weniger Risiko und Ausfallzeiten als die Ersetzung der Generation.
Was bedeutet IP66-Schutz für diesen Motor in einer Bearbeitungsumgebung?
IP66 bedeutet, dass der Motor voll staubdicht ist und vor Hochdruckwasserstrahlen aus allen Richtungen geschützt ist.und anhaltende Flüssigkeitsbelastung in Schneidzonen ohne Eintritt in das Motorgehäuse.
Warum hat dieser Motor eine Nenngeschwindigkeit von nur 1.000 RPM?
Der HF-SP-Typ ist ein Motor mit mittlerer Trägheit und hohem Drehmoment, der für eine anhaltende Kraftleistung bei moderaten Drehzahlen optimiert ist.Bei einer Nenngeschwindigkeit von 000 U/min ist ein direkt gekoppelter Kugelschraubantrieb geeignet, bei dem innerhalb dieses Drehbereichs die Anforderungen an eine schnelle Durchlauf- und Schneidgeschwindigkeit erfüllt sind..
Welche Prüfschritte sind für eine gebrauchte HF-SP81MK-S12 am wichtigsten?
Test der Bremse zuerst - Anbringen und Freisetzen der Versorgungsspannung während der Bestätigung der positiven Schachtverriegelung und saubere Freisetzung.Überprüfen Sie den 18-Bit-Encoder-Anschluss auf Korrosion oder Beschädigung, und überprüfen Sie den Lagerzustand, indem Sie die Welle manuell drehen.
