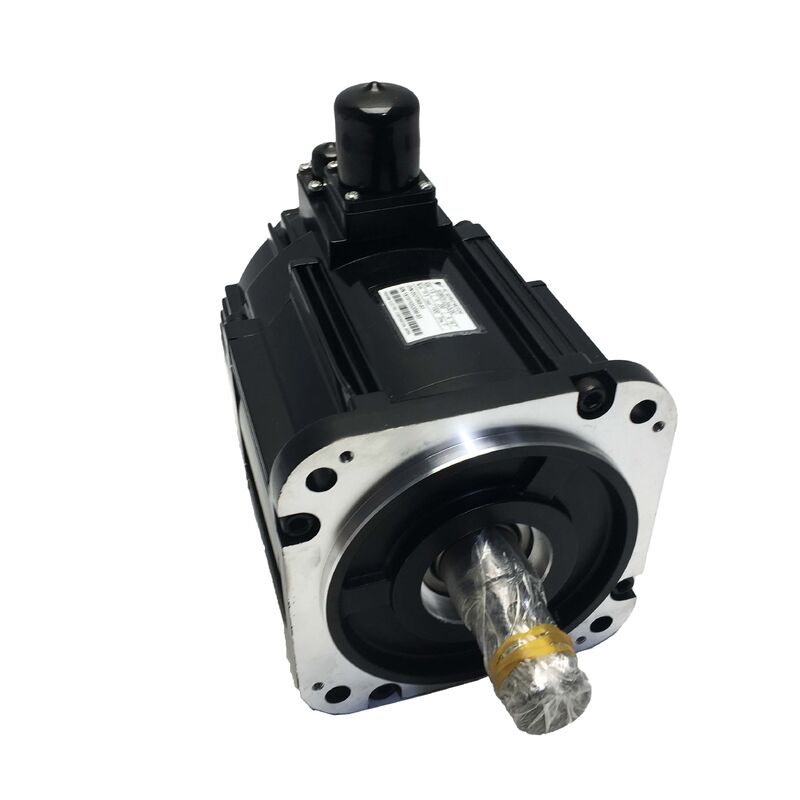

Yaskawa SGMGV-20A3C6C Σ-V Serie AC-Servomotor
1,8 kW, 20-Bit Encoder, IP67, Haltebremse - Neu und werkseitig versiegelt
Produktübersicht
Der Yaskawa SGMGV-20A3C6C ist ein 1,8 kW AC-Servomotor aus der Σ-V (Sigma-V) Serie von Yaskawa, der speziell für Hochgeschwindigkeits-Achsanwendungen in Industriemaschinen entwickelt wurde. Angetrieben von einer 200-VAC-Versorgung und ausgestattet mit einem 20-Bit True Absolute Serial Encoder, liefert dieser Motor hochauflösende Rückmeldungen, eine IP67-Umweltabdichtung und eine integrierte 24-V-DC-Haltebremse für anspruchsvolle Achsantriebsanwendungen.
Schlüsselspezifikationen
| Nennleistung |
1,8 kW |
| Versorgungsspannung |
AC 200 V |
| Encoder-Typ |
20-Bit True Absolute Serial Encoder |
| Encoder-Auflösung |
1.048.576 Zählungen/Umdrehung |
| Wellenkonfiguration |
Gerade Welle mit Keilnut & Gewindeende |
| Haltebremse |
DC 24V |
| Schutzart |
IP67 (Standard) |
| Serie |
Σ-V (Sigma-V) - SGMGV Typ |
| Anwendung |
Hochgeschwindigkeits-Achsantrieb |
20-Bit Absolute Encoder Technologie
Der 20-Bit-Serien-Encoder liefert 1.048.576 eindeutige Positionssignale pro Wellenumdrehung, was eine sanftere Bewegung bei niedrigen Geschwindigkeiten, eine präzisere Positionierung und eine genauere Konturierung auf Mehrachsen-Interpolationsbahnen ermöglicht. Die "True Absolute"-Eigenschaft speichert die Wellenposition auch bei Stromausfällen ohne Batterie-Backup, wodurch Referenzfahrten entfallen und die Startzeit verkürzt wird.
IP67 Umweltschutz
Jeder Motor der SGMGV-Serie verfügt standardmäßig über eine IP67-Schutzart, die für ein zeitweiliges Eintauchen bis zu einem Meter für 30 Minuten ausgelegt ist. Diese Schutzart ermöglicht die Installation in Hochdruck-Kühlsystemen, nebelreichen Schneidbereichen und spülbaren Umgebungen ohne zusätzliche Gehäuse, was die Lebensdauer des Motors verlängert und die Wartung reduziert.
Haltebremssystem
Die 24-V-DC-Haltebremse folgt einer fehlersicheren Architektur: federbelastete Aktivierung mit elektrischer Freigabe. Die Bremse rastet automatisch bei Stromausfall, Servoalarm oder Not-Aus ein und bietet kritische Sicherheit für vertikale Achsen und lastabhängige Mechanismen. Die 24-V-Bremsversorgung lässt sich einfach in Standard-Maschinensteuerungssysteme integrieren.
Wellenkonstruktionsmerkmale
Die gerade Welle verfügt über eine gefräste Keilnut für eine positive mechanische Antriebsverbindung und ein Gewindeloch für die axiale Sicherung. Dieses Design gewährleistet eine zuverlässige Drehmomentübertragung unter Stoßbelastungen und vereinfacht die Wartung bei Riemenantrieben und Riemenscheibenmontage.
Systemkompatibilität
Entwickelt für den Betrieb mit Yaskawa Σ-V Serie Servoantrieben (SGDV-Verstärkerbereich), bildet dieser Motor ein abgestimmtes System mit werkseitig konfigurierten Erkennungs- und Abstimmungsparametern. Kompatibel mit MECHATROLINK-II/III-Protokollen für Mehrachsensysteme sowie mit analogen und Impulspaket-Befehlseingängen für Standalone-Anwendungen.
Häufig gestellte Fragen
Welcher Servoantrieb ist mit dem SGMGV-20A3C6C kompatibel?
Dieser Motor ist für die Verwendung mit Yaskawa Σ-V Serie Servo-Verstärkern aus der SGDV-Reihe konzipiert, die auf die Nennleistung von 1,8 kW und die Stromanforderungen abgestimmt sind.
Was bedeutet "True Absolute" für den 20-Bit-Encoder?
True Absolute Encoder speichern die Wellenpositionsinformationen physisch im Encoder, was eine sofortige Positionsablesung beim Einschalten ohne Referenzfahrten oder Batterie-Backup ermöglicht.
Kann dieser Motor ohne Aktivierung der Haltebremse verwendet werden?
Ja, die Bremse ist eine separate Funktion, die eine dedizierte 24-V-DC-Versorgung erfordert. Für vertikale Achsen oder lastabhängige Mechanismen bietet die Verwendung der Bremse jedoch eine wesentliche fehlersichere Haltefunktion.
Wie wirkt sich der IP67-Schutz auf Installation und Wartung aus?
IP67 ermöglicht die Installation in Umgebungen mit hohem Kühlmittelanteil ohne zusätzlichen Schutz, reduziert Lagerverschleiß durch Kontamination und verlängert die Lebensdauer des Motors unter anspruchsvollen industriellen Bedingungen.
Was ist die Bedeutung der Keilnut und des Gewindeendes der Welle?
Die Keilnut gewährleistet eine positive Drehmomentübertragung unter hohen Lasten, während das Gewindeende die axiale Sicherung für Riemenantriebe und Anwendungen ermöglicht, die eine sichere Positionierung von Komponenten erfordern.
