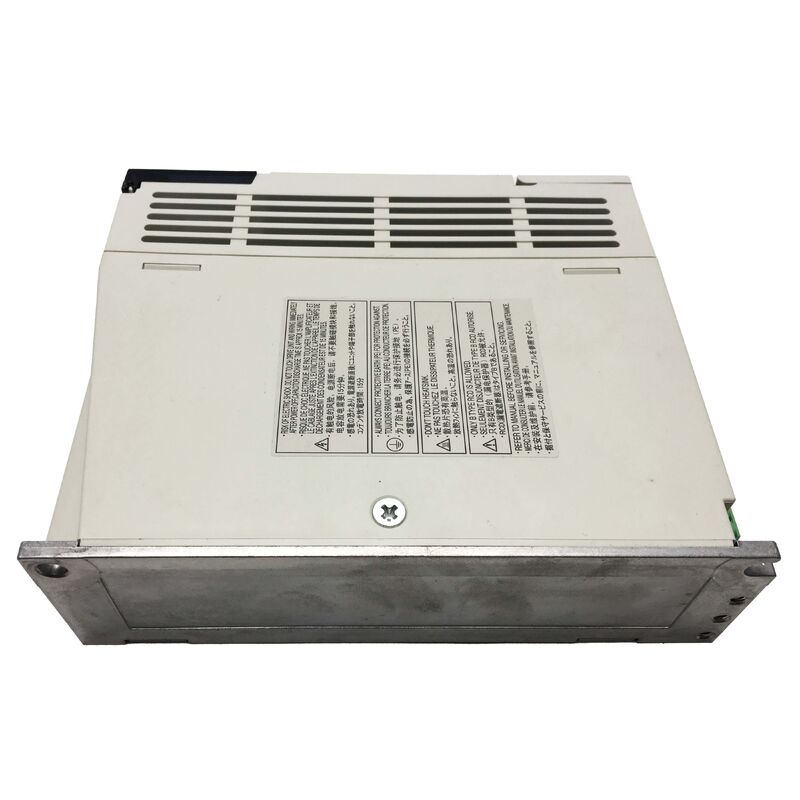

Mitsubishi MR-J2S-10B MELSERVO-J2-Super Wechselstrom-Servoantrieb
Neuer Original Mitsubishi AC Servo Drive mit 100 Watt Leistung, mit sinusförmiger PWM-Steuerung und eingebauter dynamischer Bremse.
Erweiterte Sinusoidalsteuerungstechnologie
Die MELSERVO-J2-Super-Serie repräsentiert die raffinierte Servo-Plattform von Mitsubishi mit praktischen Verbesserungen, einschließlich verbesserter Geschwindigkeitsfrequenzantwort, saubererer PWM-Steuerung,und überlegene Zuverlässigkeit für industrielle Anwendungen.
Technische Spezifikation
| Parameter |
Wert |
| Teilnummer |
Die Bezeichnung des Herstellers ist nicht bekannt. |
| Hersteller |
Mitsubishi Electric |
| Produktlinie |
MELSERVO MR-J2 |
| Reihe |
MELSERVO-J2-Super |
| Gewicht |
1.02 kg (2.25 lbs) |
| Stromversorgung |
3 Phasen 200-230 VAC, 50/60 Hz |
| Einphasenoption |
Einphasen 230VAC, 50/60Hz |
| Spannungsschwankungen |
170-253VAC (3-Phasen) |
| Frequenzverträglichkeit |
± 5% |
| Steuerungssystem |
Sinusoidales PWM / Stromsteuerung |
| Geschwindigkeitsfrequenzreaktion |
mit einer Breite von nicht mehr als 50 mm |
| Dynamische Bremse |
Eingebettet |
| Struktur |
Selbstkühlung, offen (IP00) |
| Betriebstemperatur |
0-55°C (kein Gefrieren) |
| Speichertemperatur |
-20-65°C (kein Gefrieren) |
| Betriebsfeuchtigkeit |
90% RH max. (keine Kondensation) |
| Kompatible Motoren |
HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS, HA-LFS |
| Schutzfunktionen |
Überstrom, Überlastung, Verschlüsselungsfehler, Unterspannung und mehr |
| Die Situation |
Neues Original |
Kompatible Motorreihe
Der MR-J2S-10B unterstützt mehrere Mitsubishi Servomotorreihen für vielseitige Maschinenkonfigurationen:
- HC-KFS - Niedrige Trägheit, geringe Kapazität
- HC-MFS - mittlere Trägheit, geringe Kapazität
- HC-SFS - mittlere Trägheit, mittlere Kapazität
- HC-RFS - mittlere Trägheit, Hochgeschwindigkeiten
- HC-UFS - Ultra-niedrige Trägheit, geringe Kapazität
- HA-LFS - mittlere Trägheit, große Kapazität
Vorteile der Sinusoidalen PWM-Steuerung
Die Sinusoidale PWM-Steuerung liefert eine reibungslosere Drehmomentleistung, indem sie in Motorwicklungen sinusoidale Stromwellen erzeugt, wodurch das Zahnrad und das Drehmoment bei niedrigen Drehzahlen reduziert werden.
Dies führt zu einer verbesserten Oberflächenveredelung für Werkzeugmaschinen und zu geringeren Vibrationen an Achsumkehrpunkten.
Eingebettete dynamische Bremssicherheit
Die integrierte dynamische Bremse aktiviert sich bei Aus- oder Ausfallbedingungen und sorgt für ein kontrolliertes Anhalten ohne externe Bremshardware.Dies schließt die Notwendigkeit von zusätzlichen Verzögerungskomponenten in Anwendungen aus, bei denen Fahrverzögerungen nicht akzeptabel sind..
IP00 Anforderungen an die Montage von Schränken
Die offenen Strukturen müssen in einem ordnungsgemäß versiegelten und belüfteten Schaltschrank installiert werden.Für die Aufrechterhaltung der thermischen Leistung bei Nennbetriebstemperaturen ist eine ausreichende Abstandsfreiheit über und unter der Einheit unerlässlich..
Häufig gestellte Fragen
Welche Motoren sind mit der MR-J2S-10B kompatibel?
Der Antrieb ist mit Mitsubishi Servomotoren der Baureihen HC-KFS, HC-MFS, HC-SFS, HC-RFS, HC-UFS und HA-LFS kompatibel.
Kann der MR-J2S-10B von einer Einphasenversorgung angetrieben werden?
Ja, der Antrieb akzeptiert eine 1-phasige 230VAC, 50/60Hz-Betrieb. Beachten Sie, dass einphasiger Betrieb einen höheren Eingangsstrom pro Phase erfordert - stellen Sie sicher, dass Versorgungsschalter und Verkabelung entsprechend eingestuft sind.
Was bedeutet das "B"-Suffix in MR-J2S-10B?
Die Bezeichnung "B" zeigt die SSCNET (Serial Servo Communication Network) -Schnittstellenkompatibilität an und erfordert die Verwendung mit Mitsubishi-Motion Controllern, die diesen Hochgeschwindigkeits-Serienbus unterstützen.
Benötigt der MR-J2S-10B einen externen dynamischen Bremswiderstand?
Nein, die dynamische Bremse ist eingebaut und benötigt keinen externen Widerstand für Standardanwendungen.
Welche Schutzfunktionen sind im MR-J2S-10B eingebaut?
Der Antrieb umfasst einen umfassenden Schutz vor Überstrom, Überlastung, Encoderfehler, Unterspannung, sofortigem Stromausfall, Übergeschwindigkeit und übermäßigen Positionsfehlern.
Der MR-J2S-10B ist ein neues Original-Mitsubishi-Produkt.
