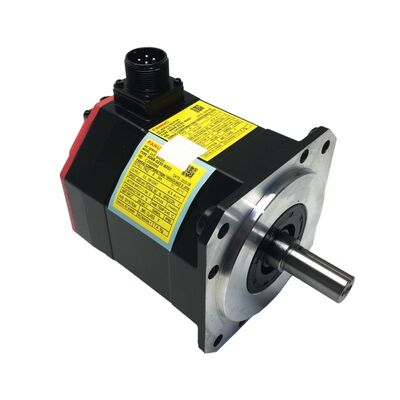

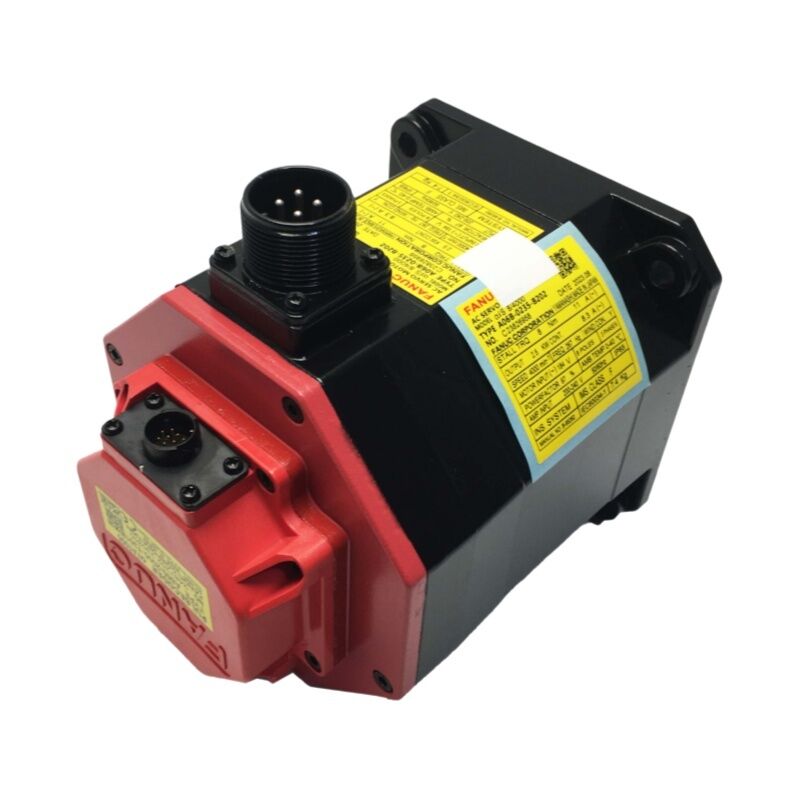

FANUC A06B-0235-B202 AC-Servomotor
Alpha iS 8/4000, 2,5kW, IP67 mit Keilwelle
Solides Drehmoment, bewährt im Einsatz
Wenn CNC-Achsen zuverlässige Leistung über Tausende von Produktionsstunden erfordern, wird die Motorauswahl entscheidend. Der FANUC A06B-0235-B202 AC-Servomotor aus der Alpha iS 8/4000 Serie repräsentiert einen der weltweit am weitesten verbreiteten FANUC-Servomotoren in kleinen bis mittelgroßen Werkzeugmaschinen.
Wichtige Spezifikationen umfassen: 2,5 kW Nennleistung, 8 Nm Stillstandsdrehmoment, 4.000 U/min maximale Drehzahl, und 11 A Stillstandsstrom. Dieser Motor arbeitet mit 3-Phasen 184V bei 267Hz mit einem Verstärkereingang von 200-230 VAC. Die Variante B202 verfügt über eine gerade Welle mit Keilnut, hat eine Schutzart IP67 (wasserbeständig bis zu 1 Meter Eintauchen) und beinhaltet den FANUC Alpha i A16000 Impulscodierer (A860-2001-T321) für hochauflösende Positionsrückmeldung. In dieser Konfiguration ist keine integrierte Bremse enthalten.
Technische Spezifikationen
| Parameter |
Wert |
| Modell |
Alpha iS 8/4000 |
| Nennleistung |
2,5 kW |
| Stillstandsdrehmoment |
8 Nm |
| Maximale Drehzahl |
4.000 U/min |
| Stillstandsstrom |
11 A |
| Motorspannung |
3-Phasen 184V / 267Hz |
| Verstärkereingang |
200-230 VAC, 3-Phasen, 50/60Hz |
| Encoder |
Alpha i A16000 (A860-2001-T321) |
| Wellentyp |
Gerade mit Keilnut |
| Elektromagnetische Bremse |
Nicht enthalten |
| Schutzart |
IP67 |
| Wicklung |
3-Phasen Y-geschaltet, 8-polig |
| Leistungsfaktor |
97% |
IP67-Schutz – Mehr als nur eine Kennzeichnung
Die IP67-Kennzeichnung des B202 bietet einen überlegenen Schutz im Vergleich zur IP65-Kennzeichnung, die bei anderen A06B-0235-Varianten zu finden ist. Während IP65 Kühlmittelspritzer und gerichtete Wasserstrahlen abwehrt, deckt IP67 ein temporäres Eintauchen bis zu einem Meter ab – ein entscheidender Schutz in CNC-Umgebungen, in denen Kühlmittelüberflutungen auftreten und Motoren Flüssigkeitsansammlungen ausgesetzt sein können.
Die Alpha i A16000 Impulscodierer liefert 16.000 Impulse pro Umdrehung und bietet dem FANUC αi Servo-Verstärker die für die präzise Achsensteuerung in Dreh-, Fräs- und Bearbeitungszentren erforderliche Auflösung. Diese Encoder-Generation kommuniziert nativ über FSSB (FANUC Serial Servo Bus) mit αi-Verstärkern und gewährleistet eine nahtlose Integration in FANUC CNC-Systeme.
Anwendungskompatibilität
Die Alpha iS 8/4000 Serie ist für kleine bis mittelgroße CNC-Werkzeugmaschinen konzipiert – einschließlich Drehmaschinen, Bearbeitungszentren und Fräsmaschinen, bei denen die Achsleistungsanforderungen im Bereich von 1,5 bis 3 kW liegen und Eilganggeschwindigkeiten ein zuverlässiges Drehmoment bei höheren Drehzahlen erfordern.
Die Keilwelle der B202-Variante sorgt für eine positive mechanische Verriegelung zwischen Welle und Kupplung – unerlässlich bei den Drehmomenten, bei denen dieser Motor arbeitet, und wo reine Reibungskupplungen bei wechselnden Lasten zu Schlupf neigen. Für Anwendungen, die eine glatte (nicht-gekeilte) Welle erfordern, bedienen die Varianten B100 und B200 innerhalb der gleichen A06B-0235-Familie diese Anforderung.
Häufig gestellte Fragen
Was ist der Unterschied zwischen dem A06B-0235-B202 und anderen Varianten mit B-Suffix wie B100 oder B502?
Alle Varianten teilen sich den gleichen Alpha iS 8/4000 Motorkern mit den Spezifikationen 2,5 kW, 8 Nm und 4.000 U/min. Die Suffix-Codes definieren Wellentyp, Bremseneinschluss und Encoder. Der B202 verfügt über eine gerade Keilwelle, keine Bremse und einen A16000 Encoder mit IP67-Schutz. Der B100 hat eine gerade glatte Welle, während der B502 IP65-geschützt ist. Passen Sie das Suffix immer an die mechanischen und Umgebungsanforderungen Ihrer Maschine an.
Für welchen FANUC-Verstärker ist dieser Motor ausgelegt?
Der A06B-0235-B202 ist für FANUC αi Serie Servo-Verstärker mit FSSB-Kommunikation ausgelegt. Der Alpha i A16000 Impulscodierer kommuniziert nativ mit diesen Antrieben. Dieser Motor ist nicht direkt kompatibel mit älteren FANUC α (non-i) Verstärkern oder Nicht-FANUC-Antrieben ohne zusätzliche Schnittstellenhardware.
Was bedeutet IP67 in der Praxis für CNC-Installationen?
Die IP67-Zertifizierung bedeutet, dass der Motor vollständig staubdicht ist und temporärem Wassereintauchen bis zu einer Tiefe von 1 Meter standhält. In CNC-Umgebungen bietet dies einen umfassenden Schutz gegen Kühlmittelüberflutungen und Spritzwasserexposition über die IP65-Standards hinaus. Beachten Sie, dass die Wellendurchführung und die Steckverbinder von der IP67-Bewertung ausgeschlossen sind und eine ordnungsgemäße Kabelverwaltung erfordern.
Kann der A06B-0235-B202 repariert werden, wenn der Encoder ausfällt?
Ja. Der Austausch des Encoders bei Alpha iS Serie Motoren ist eine Standardreparatur, die von FANUC-autorisierten Servicezentren und qualifizierten Drittanbietern durchgeführt wird. Der A16000 Impulscodierer kann separat ausgetauscht werden. Lagerwechsel und Wicklungsprüfungen sind ebenfalls gängige Serviceverfahren. Eine voll belastete Reparatur bietet in der Regel eine höhere Kosteneffizienz als ein Neukauf für diese Motorklasse.
Ist der A06B-0235-B202 noch neu erhältlich oder nur als generalüberholt?
Die Verfügbarkeit neuer Lagerbestände hängt von den regionalen Vertriebskanälen und dem aktuellen Produktionsstatus von FANUC für diese Motorvariante ab. Generalüberholte und Austauschgeräte sind auf CNC-Teilemärkten weit verbreitet und stellen praktikable Alternativen dar – vorausgesetzt, die Verkäufer können bestätigen, dass der Motor auf kompatiblen FANUC-Systemen belastet getestet wurde und nicht nur visuell inspiziert oder am Prüfstand betrieben wurde.
Der FANUC A06B-0235-B202 ist eine OEM-Ersatzkomponente. Überprüfen Sie die Verstärkerkompatibilität, die Wellenkonfiguration und den Encoder-Typ anhand Ihrer Maschinendokumentation vor der Installation.
