Fanuc Servomotor A06B-0314-B004 Gute Arbeitsbedingungen A06B0314B004

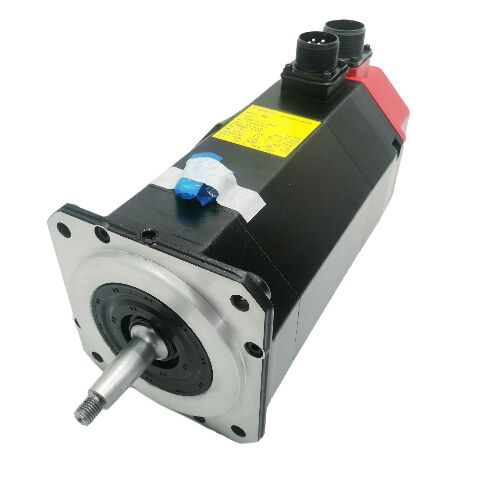

FANUC A06B-0314-B004

Original S-Serie von FANUC: Die Generation vor Alpha

Der A06B-0314-B004 ist ein Wechselstrom-Servomotor der FANUC-Serie S ¢ Modell 5S ¢ der Generation, die der Alpha-Serie vorausging.Die S-Serie von FANUC war die erste Generation von Wechselstrommotoren für CNC-WerkzeugmaschinenViele Anlagen der S-Serie bleiben jahrzehntelang nach der ursprünglichen Herstellung in Betrieb.

Bei einer Höchstgeschwindigkeit von 2000 U/min und den elektrischen Eigenschaften der 5S-Klasse betrieb dieser Motor die primären Zufuhrsachsen von CNC-Drehmaschinen, Bearbeitungszentren,und Schleifmaschinen, deren Steuerung und mechanische Konstruktion speziell für die Architektur der S-Serie vorgesehen sindWenn eine Maschine um den 5S-Motor herum gebaut wurde, wurde das gesamte Achsenkonzept - Servoverstärker, Servoparameter-Einstellungen, mechanische Kupplung - auf die spezifischen Eigenschaften dieses Motors abgestimmt.Ähnlich-für-ähnlich Ersatz bewahrt, dass die ursprüngliche Achsenkonfiguration.

Schlüsselmerkmale

Taper Shaft und 2000P Incremental Encoder

Die Spannung wird durch eine mit einem Zugschraubschraubwerk verknüpfte Metall-Metall-Schnittstelle übertragen.Verwenden Sie einen Zugschraubschrauber Schraub den Zugschrauber in das eingegriffene Loch am Schachtende und wenden Sie eine gesteuerte axiale Kraft an. Niemals die Welle treffen. Schlagbelastungen reisen direkt in den Encoder und die Motorlager. Durchdringende Flüssigkeit an der Spannverbindung plus stetige Extraktionskraft ist der richtige Ansatz für enge Spannungen.

Der inkrementelle Encoder 2000P (A860-0315-T101) erzeugt 2000 Impulse pro Umdrehung für Geschwindigkeits- und Positionsrückmeldungen.Es ist inkrementell ein Referenz-Rücklaufzyklus ist bei jedem Maschineneinsatz erforderlich, um das Achspositionsdaten wiederherzustellenDies ist für Maschinen der S-Serie Standardbetriebsverhalten und kein Fehler.

Beschaffung von Legacy-Motoren der S-Serie

Die S-Serie wurde von FANUC vor vielen Jahren eingestellt, die Ersatzvorräte stammen ausschließlich aus dem Aftermarket-Überschuss aus stillgelegten Maschinen und geprüften Zuggeräten.Eine Maschine der S-Serie, die noch in Produktion ist, arbeitet über ihre ursprünglich geplante Lebensdauer hinausEin geprüfter 5S-Ersatzmotor ist eine praktische Wartungsmaßnahme. Die Verfügbarkeit auf dem Aftermarket schrumpft mit zunehmendem Alter der installierten Basis.

Häufig gestellte Fragen

F1: Welche Servoverstärker sind mit dem A06B-0314-B004 kompatibel?

Der Motor der S-Serie benötigt period-kompatible Servo-Verstärker der S-Serie.Bestätigen Sie den installierten Verstärkertyp aus der Maschinendokumentation, bevor Sie einen Motorersatz angeben.

F2: Wie wird die Spannwellenkupplung korrekt entfernt?

Verwenden Sie einen Zugschrauberschluss, um den Zugschrauber in das Loch am Schachtende zu schleudern und eine stetig zunehmende Achskraft anzuwenden.Ein Schlag überträgt den Stoß direkt auf den Encoder und die Motorlager und kann zu Schäden führen, die gering erscheinen, die Lebensdauer jedoch erheblich verringernWenn die Spitze fest ist, wird eine durchdringende Flüssigkeit auf die Gelenkfläche aufgetragen und vor dem Anbringen der Entzugskraft eingewickelt.

F3: Die Maschine benötigt bei jedem Anschalten eine Anzeige.

Wenn die Anschaltung nicht abgeschlossen wird oder Fehler auftritt, überprüfen Sie das Encoderkabel auf Beschädigung.Überprüfung der Z-Pulssignalqualität am Verstärker mit einem Oszilloskop, und prüfen Sie den Encoder auf Eintritt von Kühlmittel oder mechanische Beschädigungen.

F4: Kann ein Motor der Alpha-Serie den Motor der S-Serie 5S an derselben Maschine ersetzen?

Der Servoverstärker der S-Serie verwendet eine andere Kommunikations- und Rückkopplungsoberfläche als der Alpha-Serie.Der Ersatz eines Alpha-Motors erfordert den Ersatz des Servoverstärkers.Für eine Maschine, die weiterhin ihre Original-S-Serie-Verstärker verwendet,Ein gleichwertiger 5S-Motor ist der einzige praktische direkte Ersatz..

F5: Welche Kontrollen sollten an einem gebrauchten A06B-0314-B004 durchgeführt werden?

Überprüfen Sie die Wickelwiderstandsbalance der Dreiphasen und die Erdwiderstandsdichte der Isolierung, wobei das Encoderkabel getrennt ist.oder Aufprallspuren durch vorherige unsachgemäße Entfernung. Drehen Sie die Welle von Hand, um die Gleitigkeit des Lagers zu gewährleisten. Überprüfen Sie den Encoder-Anschluss (A860-0315-T101) auf Verunreinigung durch Kühlmittel oder Schäden an einem Stift.Eine Vorlaufprüfung mit dem richtigen Verstärker der S-Serie vor der Produktionsinstallation ist die endgültige Überprüfung..
