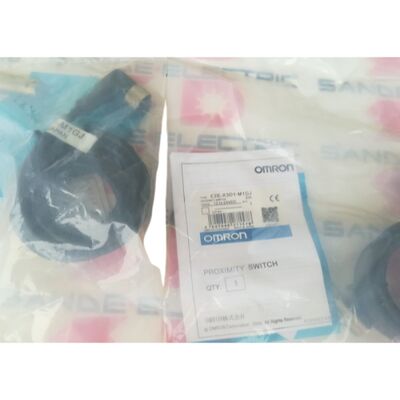

Der Omron E2E-X3D1-M1CJ ist eine Schalttafeleinbauvariante des geschirmten M12-Näherungsschalters der E2E-Serie — das gleiche Sensorelement wie der Standard-E2E-X3D1 M12-Sensor, aber konfiguriert für die Installation in einem Schaltschrank oder einer Gerätestür anstelle eines Maschinenrahmens oder einer Halterung.
Wo der Standard-M12-Sensor direkt in eine Maschinenstruktur am Erfassungspunkt eingeschraubt wird, ist die Schalttafeleinbauversion für die Montage in einer Schalttafelaussparung und den Anschluss an Feldkabel über den M12 A-codierten Stecker konzipiert, wobei die Sensorfläche so ausgerichtet ist, dass sie durch die Schalttafel erfasst oder an einer Schalttafelöffnung positioniert wird.
Der M12 A-codierte Stecker ist die unterscheidende elektrische Schnittstelle. A-Codierung ist die Standard-M12-Schlüsselkonfiguration, die für DC-Sensoren und Aktoren in der Fabrikautomatisierung verwendet wird — 4-polige M12 A-codierte Stecker sind die dominierende Schnittstelle bei Omron E2E-Sensoren mit Steckverbindern und sind kompatibel mit der großen Auswahl an M12 A-codierten Feldkabeln und T-Steckverbindern, die in der europäischen und globalen Maschinenautomatisierung verwendet werden.
Die A-Code-Ausrichtung verhindert ein versehentliches Zusammenstecken mit B-codierten Steckverbindern (für Profibus/Feldbus) oder D-codierten Steckverbindern (Ethernet) und eliminiert eine häufige Fehlerquelle bei der Feldverdrahtung.
Der DC 2-Draht Schließer-Ausgang bietet die gleiche Installationsfreundlichkeit wie alle E2E DC 2-Draht Modelle: Zwei Drähte führen sowohl Versorgung als auch Signal und werden in Reihe mit der Last zwischen der positiven Versorgung und dem gemeinsamen Anschluss geschaltet.
Mit dem Schalttafeleinbaugehäuse und dem M12-Stecker kann der E2E-X3D1-M1CJ in die Schalttafel eingebaut, von vorne an die Feldverkabelung angeschlossen und ersetzt werden, ohne die feste Verkabelung der Maschine zu stören.
| Parameter | Wert |
|---|---|
| Erfassungsabstand | 3 mm (±10%) |
| Einstellabstand | 0–2,4 mm |
| Standardziel | Eisen 12 × 12 × 1 mm |
| Gehäuse | M12 × 1mm, geschirmt |
| Ausgang | DC 2-Draht, Schließer |
| Versorgungsspannung | 12–24V DC |
| Betriebsbereich | 10–30V DC |
| Schaltleistung | 3–100 mA |
| Leckstrom | max. 0,8 mA |
| Schaltfrequenz | 1 kHz |
| Anschluss | M12 A-codierter Stecker |
| Montage | Schalttafeleinbau |
| IP-Schutzart | IP67 |
Schalttafeleinbau-Näherungsschalter dienen einem anderen Installationszweck als maschinenseitig montierte Positionssensoren. Anstatt ein Ziel an einer beweglichen Maschinenachse oder einer Werkstückaufnahme zu erfassen, erfassen Schalttafeleinbau-Näherungsschalter in Automatisierungsausrüstungen Komponenten in geringer Entfernung durch die Schalttafeloberfläche — kleine Komponentenpräsenz in einer Aufnahme, die durch eine Schalttafelöffnung betrachtet wird, Etikettenpräsenz auf einem schalttafelmontierten Spender, oder Zielnähe in einer kompakten Inline-Geräteanordnung.
Das Schalttafeleinbaugehäuse ermöglicht die Installation und Ausrichtung des Sensors von der Vorderseite der Schalttafel — Befestigungselemente sichern den Sensorkörper in der Schalttafelaussparung, und der M12-Stecker bietet den Feldkabelanschluss an einer definierten, zugänglichen Stelle auf der Schalttafeloberfläche.
Für Maschinenbauer und Systemintegratoren, die Geräte mit standardisierten Schalttafel-Layouts entwickeln, integriert sich das Schalttafeleinbau-Sensorformat sauber in die Schalttafelkonstruktion mit einer definierten Befestigungslochgröße und Steckverbinderposition, konsistent über mehrere Einheiten hinweg.
Die DC 2-Draht-Schaltung an einem M12 A-codierten Stecker reduziert die Schnittstelle auf zwei funktionale Drähte — positive Versorgung (Pin 1, braun) und Ausgang/Last (Pin 4, blau) in der Standard-A-codierten 4-Pin-Belegung. Pins 2 und 3 des 4-poligen M12-Steckers werden in der 2-Draht-Konfiguration nicht verwendet und sind am Sensor offen.
Der M12 A-codierte Steckerstandard bedeutet, dass die Kabelkonfektion von einem von Dutzenden globalen Herstellern von Standard-M12 A-codierten Anschlussleitungen bezogen werden kann — gerade und abgewinkelte Bauformen, PVC- und PUR-Mantelmaterialien, geschirmte und ungeschirmte Varianten, in Längen von 0,5 m bis 15 m.
Diese Standardisierung eliminiert die Abhängigkeit von einzelnen Kabelquellen und vereinfacht die Ersatzteilverwaltung in Anlagen, die mehrere E2E-Sensoren über mehrere Maschinen hinweg warten.
Der 3mm Erfassungsabstand des geschirmten E2E-X3D1-M1CJ ist für die Standard-Eisenprüfplatte 12 × 12 × 1mm ausgelegt — geeignet für die Erfassung kleiner Metallkomponenten in geringer Entfernung mit einer definierten Erfassungszone.
Die geschirmte Konstruktion konzentriert das Feld axial, was bedeutet, dass die Erfassungszone gut definiert und vorhersehbar ist — benachbarte Metallplatten, Befestigungsteile und benachbarte Komponenten haben nur geringen Einfluss auf den Schaltpunkt, wenn die Installation mit den üblichen bündigen Montageabständen erfolgt.
Der Einstellabstand von 0–2,4 mm (80 % der nominalen 3 mm) ist die stabile Erfassungszone, die Temperatur- und Spannungsschwankungen berücksichtigt.
Für Schalttafeleinbauanwendungen, bei denen das Ziel mit einem festen, kontrollierten Spalt zugeführt wird, bietet die Einstellung innerhalb von 1–2 mm den maximal möglichen Erfassungspielraum und die höchste Zuverlässigkeit über Produktionsschwankungen sowohl bei der Sensorpopulation als auch beim Ziel.
F1: Was ist die M12 A-codierte Pinbelegung für den E2E-X3D1-M1CJ?
Der M12 A-codierte 4-polige Stecker des E2E-X3D1-M1CJ verwendet die Standard-DC-Sensorbelegung: Pin 1 (braun) = +V Versorgung (anschließen an +12–24V DC), Pin 3 (blau) = 0V/Ausgang (in Reihe mit der Last an den Versorgungsgemeinsamen anschließen). Pins 2 und 4 sind für die 2-Draht-Konfiguration nicht verbunden.
Bei M12 A-codierten Feldkabelkonfektionen überprüfen Sie die Kabel-Farb-zu-Pin-Korrespondenz anhand des IEC 60947-5-2 Standard-Pinouts, um eine korrekte Verbindung sicherzustellen.
F2: Der Ausgang ist DC 2-Draht — benötigt dieser Sensor einen Mindestlaststrom wie andere 2-Draht-Sensoren?
Ja. Die DC 2-Draht-Schaltung benötigt einen Mindestlaststrom von 3 mA, damit der Ausgang zuverlässig zwischen EIN und AUS schaltet. Standard-PLC-Digitaleingangsmodule bei 24V DC ziehen 5–20mA, was diesen Mindestwert überschreitet.
Der 0,8mA Aus-Zustands-Leckstrom darf den Aus-Zustands-Schwellenwert des PLC-Eingangs nicht überschreiten — Standard-PLC-Eingänge mit Aus-Schwellenwerten von 3V oder entsprechender Strombelastbarkeit bewältigen die 0,8mA Leckage ohne Fehlauslösung.
F3: Kann der E2E-X3D1-M1CJ in Außengeräten verwendet werden, die Regen ausgesetzt sind?
IP67 deckt vollständigen Staubschutz und temporäres Eintauchen bis zu 1 Meter für 30 Minuten ab. Regenexposition im Freien — direkter Niederschlag bei geringem Druck — liegt innerhalb der IP67-Bewertung. Hochdruckwasserstrahlen, Hochdruckreinigung oder anhaltendes Eintauchen über 30 Minuten hinaus erfordern IP68- oder IP69K-Bewertungen.
Für Schalttafeleinbauinstallationen im Freien an geschützten Standorten (IP54-Umgebung) bietet IP67 eine Marge über der Mindestanforderung.
Für exponierte Installationen im Freien, die direktem Wetter ausgesetzt sind, überprüfen Sie die IP-Bewertung des M12-Steckers im nicht gesteckten Zustand und stellen Sie sicher, dass der Stecker der angeschlossenen Kabelkonfektion ebenfalls die IP67-Dichtungsanforderung erfüllt, wenn er gesteckt ist.
F4: Für welche Zielgröße ist der 3mm Abstand charakterisiert, und wie beeinflusst ein kleineres Ziel die Erfassungsreichweite?
Der 3mm Abstand ist für eine 12 × 12 × 1mm Eisenprüfplatte ausgelegt — die ungefähr der Sensorfläche des M12-Sensors entspricht. Für kleinere Ziele: ca. 6 × 6mm Eisen erzeugt ca. 80–85% des Nennabstands (2,4–2,55mm); 4 × 4mm Eisen erzeugt ca. 70% (2,1mm).
Für Schalttafeleinbauanwendungen, bei denen eine kleine Komponente — ein Stift, eine Kugel oder eine Prägung — das Erfassungsziel ist, überprüfen Sie den tatsächlichen Schaltabstand mit der spezifischen Zielgröße und dem Material, bevor Sie den Sensor-zu-Ziel-Abstand im Schalttafeldesign festlegen.
F5: Können mehrere E2E-X3D1-M1CJ-Sensoren nebeneinander in derselben Schalttafel montiert werden, ohne sich gegenseitig zu stören?
Geschirmte Sensoren sind weniger anfällig für gegenseitige Störungen als ungeschirmte Typen, aber bei sehr geringem seitlichem Abstand — innerhalb von etwa 30–40 mm von Angesicht zu Angesicht bei M12-Standardfrequenzmodellen — kann gleichzeitige Oszillation dazu führen, dass benachbarte Sensoren sich gegenseitig stören.
Für Mehrsensor-Schalttafel-Arrays, bei denen der Abstand weniger als 40 mm beträgt, ermöglichen die E2E-Varianten von Omron mit unterschiedlicher Frequenz (E2E-X3D15-Serie) benachbarten Einheiten, mit unterschiedlichen Oszillationsfrequenzen zu arbeiten, was eine Installation in Abständen von nur 20–25 mm ohne Störungen ermöglicht.
Überprüfen Sie die Mindestabstände aus den Omron E2E-Daten zur gegenseitigen Störung für die spezifische Konfiguration.
![]()
