Siemens 6SL3130-6TE23-6AA3 | SINAMICS S120 Smart Line Module – 36 kW / 380–480 V AC / 600 V DC / 60 A / Booksize

DC-Bus-Stromversorgung für mehrachsige S120-Antriebssysteme

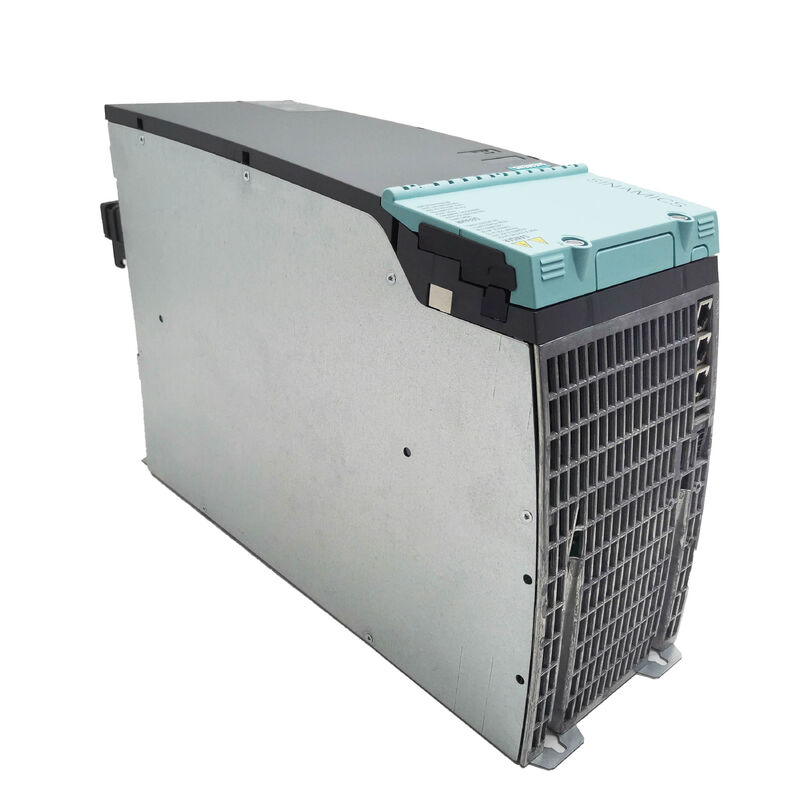

Das 6SL3130-6TE23-6AA3 ist das 36 kW starke Smart Line Module des SINAMICS S120 Booksize-Antriebssystems von Siemens – das Einspeisemodul, das dreiphasiges 380–480 V AC-Netz in einen 600 V DC-Bus für alle angeschlossenen S120 Motor Modules im Antriebsverband umwandelt. Ein Smart Line Module unterstützt den gesamten Mehrachs-Antriebsstack; Jedes Motormodul im Schrank bezieht seinen Gleichstrom aus diesem gemeinsamen Bus.

Smart Line Modules nutzen eine ungeregelte Architektur: eine Diodenbrücke für die eingehende Wechselstrom-Gleichstrom-Umwandlung mit netzgeführter Rückspeisung über IGBTs. Dies unterscheidet sich vom Active Line Module (ALM), das einen vollständig gesteuerten IGBT-Gleichrichter verwendet. Das Smart Line Module bietet eine 100 % kontinuierliche Rückspeisefähigkeit – Bremsenergie aus abbremsenden Motoren wird in das AC-Versorgungsnetz zurückgeführt und nicht als Wärme abgegeben. Bei der 36-kW-Variante kann diese Rückspeisefähigkeit per Parametrierung deaktiviert werden, wenn die Anwendung sie nicht benötigt.

Wichtige Spezifikationen

DRIVE-CLiQ und S120 Systemintegration

Im Lieferumfang des 6SL3130-6TE23-6AA3 ist das DRIVE-CLiQ-Kabel enthalten – das Standard-Modulkabel, das benachbarte S120-Booksize-Komponenten im Laufwerksstapel verbindet. DRIVE-CLiQ ist die proprietäre digitale Schnittstelle von Siemens, die elektronische Identifikation, Parameteraustausch und Diagnosedatenübertragung über alle S120-Module hinweg vereint. Die Control Unit liest beim Start automatisch das elektronische Typenschild jedes angeschlossenen Moduls und identifiziert so die Hardware ohne manuelle Eingabe.

Das Smart Line Module ist für den Anschluss an geerdete Standard-TN/TT-Netze und ungeerdete IT-Netze geeignet. Für den internen Lüfter und das Kühlsystem benötigt der Antrieb bei der Schrankinstallation ausreichend Freiraum für die Luftzirkulation oberhalb und unterhalb des Moduls. Im Gegensatz zu Varianten mit externer Kühlung (die einen Kühlkörper durch die Rückwand des Schranks führen) verwaltet diese Version mit interner Kühlung die gesamte Wärmeableitung innerhalb des Luftraums des Schranks.

Smart vs. Active Line Module – Hauptunterschied

Für Anwendungen, bei denen eine konstante Zwischenkreisspannung und geringe harmonische Verzerrungen im Vordergrund stehen, ist das Active Line Module die richtige Wahl. Für die meisten standardmäßigen mehrachsigen Automatisierungsanwendungen, bei denen Kosten und Energierückgewinnung die Haupttreiber sind, bietet das Smart Line Module die richtige Leistung bei geringeren Systemkosten.

FAQ

F1: Was ist der Unterschied zwischen dem Smart Line Module und dem Active Line Module im S120-System?

Das Smart Line Module verwendet eine passive Diodenbrücke für die Wechselstrom-Gleichstrom-Umwandlung mit ungeregeltem Gleichstromausgang und IGBT-basierter netzgeführter Rückspeisung. Das Active Line Module verwendet einen vollständig gesteuerten IGBT-Wandler für einen geregelten Gleichstromausgang, geringere harmonische Verzerrungen und einen Leistungsfaktor von eins. Das Smart Line Module ist wirtschaftlicher; Das Active Line Module eignet sich für Anwendungen, die eine präzise DC-Bus-Regelung oder strenge Anforderungen an die Stromqualität erfordern.

F2: Ist bei 6SL3130-6TE23-6AA3 das DRIVE-CLiQ-Kabel im Lieferumfang enthalten?

Ja. Für den Anschluss an das benachbarte S120-Modul im Booksize-Stack liegt dem 6SL3130-6TE23-6AA3 das DRIVE-CLiQ-Intermodulkabel bei. Kabel zu nicht benachbarten Komponenten oder zur Control Unit müssen separat bestellt werden.

F3: Wie viele Motor Modules können an ein 6SL3130-6TE23-6AA3 angeschlossen werden?

Die Anzahl ist durch die Dauerleistungskapazität von 36 kW und die Gleichstromleistung von 60 A begrenzt. Summieren Sie den kontinuierlichen Gleichstrombedarf aller Motormodule, die an denselben Gleichstrombus angeschlossen sind. Die Gesamtleistung darf 36 kW dauerhaft nicht überschreiten. Regenerative Spitzenlasten werden durch die Rückspeisefähigkeit des Moduls separat behandelt.

F4: Kann die regenerative Rückmeldung bei diesem Modul deaktiviert werden?

Ja. Beim 36 kW Smart Line Module ist die Rückspeisung standardmäßig aktiv und kann per Parametrierung über STARTER oder TIA Portal deaktiviert werden. Deaktivieren Sie es nur, wenn die Anwendung dies ausdrücklich erfordert – Bremsenergie ohne Rückgewinnung wird über Bremswiderstände abgeführt und nicht in das Versorgungsnetz zurückgeführt.

F5: Welche Anforderungen an die Schrankinstallation gelten für die Variante mit interner Kühlung?

Mindestens 100 mm Abstand über und unter dem Modul für den Luftstrom. Das Modul muss vertikal montiert werden. Für die volle Nennleistung muss die Umgebungstemperatur des Schranks zwischen 0 und 40 °C gehalten werden. Über 40 °C gilt eine Leistungsreduzierung gemäß der Hardware-Installationsanleitung des SINAMICS S120. Der interne Lüfter ist ein Verschleißteil – prüfen und ersetzen Sie ihn gemäß dem Wartungsplan.
