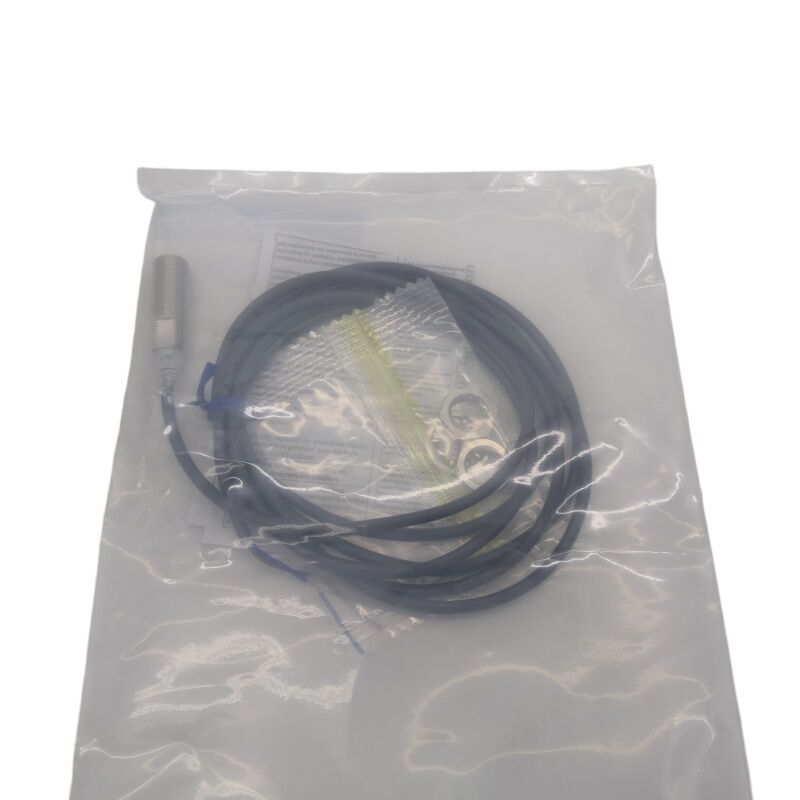

Omron E2E-X3D1-N M12 geschirmter induktiver Näherungsschalter
M12 geschirmter induktiver Näherungsschalter, 3mm Erfassungsabstand, DC 2-Draht, Schließer, IP67
Marke: Omron
Serie: E2E
Teilenummer: E2E-X3D1-N (Auch gesucht als: E2EX3D1N | E2E-X3D1N | E2E-X3D1-N 2M / 5M)
Typ: Induktiver Näherungsschalter - Geschirmt, bündig montierbar, M12 zylindrisch
Verfügbarkeit: Auf Lager - Schneller weltweiter Versand
Kompakter Körper. Überall bewährt.
Der M12-Zylinder ist die gängigste Gewindegröße in der industriellen Sensorik, passt in enge Räume und lässt sich in Standard-Durchgangslöcher einschrauben. Der Omron E2E-X3D1-N ist der Standard-geschirmte induktive Näherungsschalter von Omron in M12-Form, mit einem Nenn-Erfassungsabstand von 3 mm, DC 2-Draht-Ausgang und Schließer-Schaltung. Er erkennt ferromagnetische Ziele berührungslos, verschleißfrei und ist für Umgebungsbedingungen wie Ölnebel, Kühlmittel, Vibrationen und Reinigungsarbeiten geeignet.
Technische Spezifikationen
| Parameter |
Spezifikation |
| Serie |
E2E |
| Gehäusegröße |
M12 zylindrisch, Gewinde |
| Erfassungsabstand (Nenn) |
3 mm |
| Einstellabstand |
0 bis 4,8 mm |
| Schirmung |
Geschirmt (bündig montierbar) |
| Zielmaterial |
Ferromagnetische Metalle |
| Ausgangstyp |
DC 2-Draht, Polaritätstyp |
| Betriebsart |
NO (Schließer) |
| Versorgungsspannung |
10 bis 30V DC (Nennspannung: 12 bis 24V DC) |
| Stromaufnahme |
13 mA max. |
| Schaltleistung |
3 bis 100 mA |
| Ansprechfrequenz |
1.000 Hz max. |
| Restspannung |
3V max. (bei 100 mA Last) |
| Leckstrom |
0,8 mA max. |
| Betriebstemperatur |
−25°C bis +70°C |
| Schutzart |
IEC 60529: IP67 / Ölbeständig |
| Gehäusematerial |
Vernickeltes Messing |
| Zertifizierungen |
CE (EN60947-1, EN60947-5-2), NEMA 1 / 4 / 6 / 12 / 13 |
| Kabeloptionen |
2M / 5M / 10M (vorverkabelt) |
Vorteile des geschirmten Designs
Die geschirmte Konstruktion konzentriert das elektromagnetische Sensorfeld nach vorne durch die Sensorfläche, anstatt seitlich abzustrahlen. Dies ermöglicht die bündige Montage in Metallwinkeln, Platten oder Maschinenrahmen, ohne dass umgebendes Metall das Sensorfeld stört oder Fehlfunktionen verursacht.
DC 2-Draht-Verkabelung
Das 2-Draht-Design führt das Ausgangssignal in Reihe mit der Last über nur zwei Leiter, was die Verkabelung vereinfacht und den Kabelaufwand reduziert. Wichtige Parameter:
- Schaltleistung: 3 bis 100 mA
- Leckstrom: 0,8 mA max.
Umweltbeständigkeit
- IP67 - staubdicht und hält temporärem Eintauchen stand
- Ölbeständige Konstruktion, resistent gegen Schneidölexposition
- Solide vergossene interne Schaltung für Vibrationsfestigkeit
- Betriebsbereich: −25°C bis +70°C
- Vernickelter Messingzylinder für Korrosionsbeständigkeit
Doppelte LED-Anzeigen
- Rote LED - zeigt an, wenn der Ausgang aktiv ist (Ziel erkannt)
- Grüne LED - zeigt während der Einrichtung die korrekte Stromversorgung und den Erfassungsbereich an
Häufige Anwendungen
- Teilepräsenzprüfung an CNC- und Werkzeugmaschinen
- Positionserkennung an Förderbändern und Materialhandhabungssystemen
- Sensoren für End-of-Arm-Tooling in Roboterzellen
- Komponentenverifizierung in der Automobilmontage
- Metalldetektion an Verpackungsmaschinen
Verwandte Modelle
| Modell |
Hauptunterschied |
| E2E-X3D1-N (dieser Artikel) |
Vorverkabelt, Standard-PVC-ölbeständiges Kabel, Schließer |
| E2E-X3D2-N |
Gleiche Spezifikation, NC (Schließer) Ausgang |
| E2E-X3D1-M1G |
M12-Stecker (IEC-Pinbelegung), Schließer |
| E2E-X3D1-US |
UL-zertifizierte Version für nordamerikanische Anwendungen |
| E2E-X3D1-U |
Vorverkabelt mit Polyurethankabel (verstärkt, ölbeständig) |
| E2E-X8MD1 |
M12-Gehäuse, ungeschirmt, 8mm Erfassungsabstand |
Häufig gestellte Fragen
Kann der E2E-X3D1-N bündig in einem Metallwinkel montiert werden?
Ja - das geschirmte Design ermöglicht die bündige Montage in Metall. Das elektromagnetische Feld ist nach vorne gerichtet, sodass umgebendes Metall nicht stört. Bei mehreren Sensoren halten Sie einen Mindestabstand von 30 mm Seite an Seite oder 20 mm Stirnseite an Stirnseite ein, um Interferenzen zu vermeiden.
Was ist die minimale Laststromanforderung und funktioniert er mit meinem SPS-Eingang?
Der Sensor benötigt einen minimalen Laststrom von 3 mA. Die meisten Standard-SPS-Discrete-Eingangskarten ziehen 5 mA bis 10 mA und funktionieren problemlos. Der Sensor leitet bis zu 0,8 mA Leckstrom im ausgeschalteten Zustand, was typischerweise mit moderner industrieller SPS-Hardware kompatibel ist.
Was ist der Unterschied zwischen dem E2E-X3D1-N und dem E2E-X3D1-U?
Beide haben identische Erfassungsspezifikationen. Der E2E-X3D1-N verwendet ein ölbeständiges PVC-Kabel, während der E2E-X3D1-U ein Polyurethan (PUR)-Kabel verwendet, das mechanisch verstärkt ist für Anwendungen mit wiederholtem Biegen, aggressiven Chemikalien oder Abriebgefahr.
Wie stelle ich den Erfassungsabstand am E2E-X3D1-N ein?
Dieser Sensor hat eine feste Empfindlichkeit, die werkseitig für einen Erfassungsabstand von 3 mm eingestellt ist. Der effektive Abstand kann durch Anpassung des physischen Abstands zwischen Sensorfläche und Ziel zwischen 0 und 4,8 mm variiert werden, aber die interne Verstärkung ist nicht vom Benutzer einstellbar.
Der E2E-X3D1-N ist als eingestellt oder ersetzt aufgeführt - sollte ich mir Sorgen um die Verfügbarkeit machen?
Omron hat DC 2-Draht E2E-Modelle im Oktober 2022 in die E2E NEXT-Serie integriert. Der E2E-X3D1-N ist jedoch weltweit weiterhin weit verbreitet und wird als Ersatzteil für bestehende Installationen eingesetzt.
