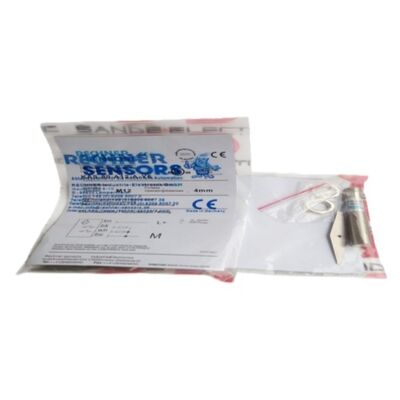

RECHNER Sensor KAS-80-A12-A-Y5 oder KAS80A12AY5

Rechner KAS-80-A12-A-Y5 Kapacitive Proximity Sensor M12, PNP Antivalent, 6mm, Flush Mount, 1035V Gleichspannung, M12 Stecker, IP67

Übersicht

DieRechner KAS-80-A12-A-Y5ist ein flush-montierbarer kapazitiver Näherungssensor der Rechner KAS-80-Serie, offering 6mm sensing range from an M12 housing with the antivalent PNP output configuration — simultaneously providing both normally open and normally closed switching signals from the same sensor body.

Die Anschlussbezeichnung M12 Y5 kennzeichnet den 4-Pin-Flanzenanschluss M12, der die elektrische Schnittstelle bereitstellt und zwei Ausgangsleitungen (NO und NC) sowie eine positive und eine gemeinsame Versorgung enthält.

Die Kapazitätserkundungstechnologie erkennt die Anwesenheit von nahezu allen Materialien: Metalle, Kunststoffe, Glas, Papier, Flüssigkeiten, Granulat,und Pulver durch Messung der Veränderung der Schwingungskapazität des elektromagnetischen Feldes des Sensors, wenn sich ein Ziel der Sensorfläche nähert.

Im Gegensatz zu induktiven Sensoren, die nur auf leitfähige Metalle reagieren, erkennt der KAS-80-A12-A-Y5 nichtmetallische Ziele direkt, was ihn für die Niveausdetektion in Lagersilos geeignet macht,Bestätigung des Vorhandenseins von Kunststoffbauteilen in der Montage, Überwachung des Flüssigkeitsniveaus durch die Tankwände und Papier-/Etikettenerkennung bei Verpackungsanwendungen.

Rechner brachte die KAS-80-A12-A-Y5 aus der Produktion und ersetzte sie durch dieDie in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmenge., der die gleiche M12 Spülung, PNP antivalent, 4-Pin-M12-Anschlusskonfiguration mit einer aktualisierten PTFE-beschichteten aktiven Oberfläche für eine verbesserte chemische Beständigkeit trägt.

Für Nachrüstanlagen, die unmittelbar ersetzt werden müssen, ist der neue Code das aktuelle Äquivalent; für Wartungsbestand bestehender Anlagen mit dem ursprünglichen KAS-80-A12-A-Y5Überschüssige Einheiten bleiben voll funktionsfähig.

Schlüsselmerkmale

Antivalent-Ausgabe 2 Signale, ein Sensor

Die Antivalent-Ausgangskonfiguration ist eines der nützlichsten, aber häufig unterschätzten Merkmale bei der kapazitiven Sensorauswahl.Ein Standardsensor liefert einen einzigen Ausgang: entweder NO (schließt sich, wenn das Ziel erkannt wird) oder NC (öffnet sich, wenn das Ziel erkannt wird).

Ein Antivalent-Sensor liefert beide gleichzeitig aus einem einzigen Gehäuse: Wenn das Ziel erkannt wird, aktiviert sich der NO-Ausgang UND der NC-Ausgang deaktiviert sich zur gleichen Zeit.Wenn sich das Ziel entfernt, beide gleichzeitig umkehren.

Diese gleichzeitige doppelte Ausgabe hat einen spezifischen Zweck: Das Steuerungssystem kann beide Signale überwachen und überprüfen, ob sie immer in entgegengesetzten Zuständen sind.

Wenn beide Ausgänge gleichzeitig eingeschaltet oder beide gleichzeitig ausgeschaltet sind, ist der Sensor ausgefallen ∙ entweder ist die Elektronik defekt oder es gibt einen Kurzschluss an einem der Ausgangsleitungen.

Diese diagnostische Fähigkeit verleiht der Detektionsschaltung eine Funktionssicherheitsschicht, die ein Single-Output-Sensor nicht bieten kann, ohne dass zusätzliche Hardware benötigt wird.

In der Praxis antivalent outputs are specified in applications where the consequence of a missed detection or a false detection is a safety or quality concern — where the control system needs confidence that the sensor is working correctlyNicht nur, dass es ein Ziel auf dem letzten Zyklus erkannt hat.

Injektionsgusskavitätsprüfungen, Montagebestätigung mit Fehlersicherungsanforderungen und Sicherheitstürverriegelungsschaltkreise mit diagnostischer Überwachung sind typische Anwendungsbereiche für Antivalente.

Kapazitätserkennung

Der 6mm-Sensorbereich des KAS-80-A12-A-Y5 gilt für das Standardkalibrierziel (in der Regel eine gemahlene Stahlplatte).Bei nichtmetallischen Zielen, bei denen Kapazitätssensoren am häufigsten eingesetzt werden, hängt die effektive Sensorentfernung von der dielektrischen Konstante des Zielmaterials ab..

Materialien mit höheren dielektrischen Konstanten erzeugen stärkere Feldstörungen und längere effektive Sensorentfernungen; niedrig dielektrische Materialien wie Trockenkunststoffe produzieren kürzere Entfernungen.

Wasser (Dielektrizitätskonstante ~80) und wässrige Lösungen gehören zu den einfachsten Zielen für kapazitive Sensoren.bei dem der Sensor, der außerhalb eines nichtmetallischen Tanks montiert ist, das Vorhandensein von Flüssigkeit im Inneren erkennt, da die dielektrische Konstante des Wassers die der leeren Tankwand und der Luft weit übersteigtTrockene granulare Materialien (Körner, Kunststoffpellets, Pulver) mit moderaten Dielektrikkonstanten können typischerweise durch dünne Wände aus Polypropylen oder ABS mit einer Dicke von bis zu wenigen Millimetern nachgewiesen werden.Reine Öle haben relativ geringe dielektrische Konstanten und erfordern möglicherweise, dass der Sensor ohne Zwischenwand nahe der Flüssigkeitsoberfläche ist.

Flush-Mount ️ Metallhalterungsanlage

Die Fähigkeit zur Flushmontage bedeutet, dass die Sensorfläche des KAS-80-A12-A-Y5 mit dem umgebenden Metallwerk ebenbürtig installiert werden kann, ohne dass das benachbarte Metall den 6 mm-Sensorbereich verringert.

Die innere Abschirmung des Sensors fokussiert das Sensorfeld nach vorne und verhindert eine seitliche Feldverlängerung, die sonst von der Metallhalterung absorbiert würde.Für Anwendungen, bei denen der Sensor in ein Werkzeug eingebettet werden muss, Befestigungsplatte oder Maschinenoberfläche aus mechanischen Schutz- oder Abstandsgründen, ist die Flushmontage die ermächtigende Spezifikation.

Das M12 × 1-Gewinde akzeptiert Standard-M12-Sperrmuttern, wodurch die axiale Position entlang der Montagehalterung vor dem Anbringen des Sensors eingestellt werden kann.

Zwei Verriegelungsmuttern einer auf jeder Seite der Montageplatte stellen die Standardinstallationsmethode für alle zylindrischen Rechner-Sensoren dar.

Ersatz und Nachfolger

Wenn der verfügbare Lagerbestand des KAS-80-A12-A-Y5 ausläuft und die Anlage eine kontinuierliche Versorgung mit Sensoren benötigt, wird derDie in Absatz 1 Buchstabe b genannten Anforderungen gelten nicht für die Berechnung der Verbrennungsmenge.(Rechner Teil 800724, jetzt auch als neue Art. Nr. aufgeführt) ist der direkte Ersatz durch eine verbesserte aktive Oberflächenbeschichtung aus PTFE.

PTFE bietet Widerstand gegen Reinigungsmittel, Lösungsmittel und Prozesschemikalien, denen das ursprüngliche Gehäusematerial in aggressiven Prozessumgebungen nicht standhalten kann.Die elektrischen Spezifikationen, PNP-Antivalent, 4-Pin, 1035 V Gleichspannung sind mit bestehender Verkabelung kompatibel.

Häufig gestellte Fragen

F1: Was bedeutet der Antivalent-Ausgang für die Verdrahtung des Sensors an eine SPS?

Der 4-Pin-M12-Anschluss auf der KAS-80-A12-A-Y5 trägt: Pin 1 = positive Versorgung (braun), Pin 2 = NC-Ausgang (weiß), Pin 4 = NO-Ausgang (schwarz),Pin 3 = gemein (blau) .

Die SPS benötigt zwei digitale Eingangskanäle: einen für den NO-Ausgang und einen für den NC-Ausgang.Die Überwachung sowohl bei hohen als auch bei niedrigen Bedingungen ermöglicht die Überprüfung des Zustands des Sensors, die durch das Antivalent-Design ermöglicht wird..

F2: Kann ein kapazitiver Sensor wie der KAS-80-A12-A-Y5 durch eine Edelstahltankswand erkennen?

Nein, Edelstahl schützt, wie alle Metalle, das Kapazitätsfeld. Der Sensor erkennt mit maximaler Empfindlichkeit die Metallwand selbst und nicht die Flüssigkeit dahinter.

Die Kapazitätsabmessung durch Wände gilt nur für nichtmetallische Tankmaterialien: Polypropylen, PVC, Glas, Keramik und ähnliche Dielektrika.

Für Edelstahltanks benötigt der Sensor einen nichtmetallischen Inspektionsanschluss, eine Sonde oder der Sensor muss an der offenen Oberfläche der Flüssigkeit positioniert sein.

F3: Der Sensorbereich beträgt 6 mm? Ist das einstellbar?

Die Sensoren der KAS-80-Serie (NORMLINE) von Rechner sind ohne einstellbares Element an der Karosserie konzipiert.Der 6mm-Bereich ist herstellbar und nicht benutzerbereinstellbar. Dies ist die Designphilosophie der Produktfamilie NORMLINE, die Einfachheit und Manipulationsbeständigkeit in den Vordergrund stellt.

Wenn eine kürzere wirksame Sensorreichweite erforderlich ist (zum Beispiel, um eine Vordergrundschicht zu ignorieren, während ein weiteres Ziel erkannt wird),Es muss mechanisch erreicht werden, indem der Sensor weiter vom Ziel entfernt positioniert wird, oder durch die Auswahl eines anderen Rechner KAS-Modells, das eine eingebaute Empfindlichkeitsanpassung enthält.

F4: Welche Schaltfrequenz hat die KAS-80-A12-A-Y5?

Rechner's KAS-80 NORMLINE series operates at 50 Hz switching frequency — appropriate for presence/absence detection at moderate speeds but not suitable for counting fast-moving individual items or detecting gear teeth at high RPM.

Für Anwendungen, bei denen ein schnelleres Schalten erforderlich ist, gelten Rechners HighPerformance (HP) -Varianten oder ihre höherfrequenten kapazitiven Serien.Die 50 Hz-Grenze ist für die typischen Anwendungen von kapazitiven Sensoren kein Problem: Niveauerkennung, Bestätigung der Anwesenheit langsamer Teile und Überwachung des Füllstandes funktionieren alle deutlich unterhalb dieser Frequenz.

F5: Wie wird der KAS-80-A12-A-Y5 beigebracht, ein bestimmtes Material bei der erforderlichen Empfindlichkeit zu erkennen?

Die NORMLINE-Reihe arbeitet ohne benutzerverstellbare Empfindlichkeit.Für Anwendungen, bei denen das Zielmaterial eine niedrigere Dielektrikkonstante als die Norm aufweist (trockene Kunststoffe)Die Messung der tatsächlichen Schaltentfernung mit dem spezifischen Ziel unter den Anlagebedingungen.

Ist der tatsächliche Abstand unzureichend, so wird entweder der Sensor näher geschoben oder ein Rechner-KAS-Modell mit externer Empfindlichkeitsregelung angegeben.Die gleichzeitige NO/NC-Bestätigung der Antivalent-Ausgabe kann während der Einrichtung verwendet werden, um eine zuverlässige Schaltung an der vorgesehenen Betriebslücke zu überprüfen..
