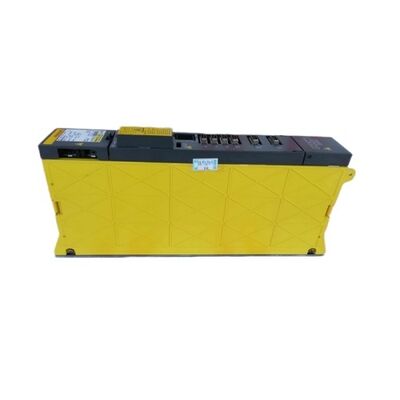

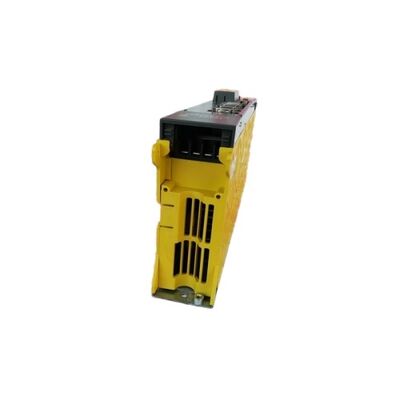

Fanuc-Servoverstärker A06B-6079-H101 oder A06B6079H101

FANUC A06B-6079-H101 | Alpha SVM1-12 Einzelachsen-Servomodul — 3,0 A / 0,75 kW / Typ A/B Schnittstelle

Teilenummer: A06B-6079-H101

Hersteller: FANUC Corporation (Japan)

Produkttyp: Einzelachsen-Servo-Verstärkermodul — Alpha-Serie

Typ A/B Schnittstelle — Der entscheidende Unterschied

Der A06B-6079-H101 und der A06B-6096-H101#H sind beides SVM1-12 Module — identische Modellbezeichnung, identische elektrische Nennwerte (3,0 A, 0,75 kW, 283–325 V, 230 V Ausgang), identischer physischer 60-mm-Formfaktor. Der Unterschied liegt in der CNC-Schnittstelle, und dieser Unterschied bestimmt, welches Modul die Maschine benötigt.

Der A06B-6079-H101 verwendet die Typ A/B Schnittstelle — eine parallele PWM-Kabelverbindung von der Servo-Antriebseinheit der CNC zum Verstärkermodul. Dies ist die ursprüngliche Alpha-Serien-Schnittstellenarchitektur, die mit FANUC Steuerungen der Serien 15, 16, 18 und 21 ohne i verwendet wurde. Der A06B-6096-H101 (FSSB-Variante) verwendet einen seriellen Glasfaserbus für i-Serien Steuerungen. Diese Schnittstellentypen sind nicht kompatibel — eine für Typ A/B verdrahtete Maschine kann das FSSB-Modul nicht verwenden und umgekehrt.

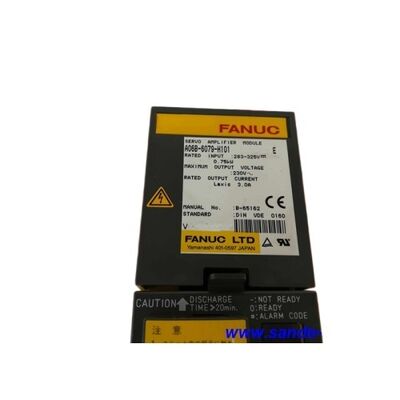

Beim A06B-6079-H101 ist die Serienkennung in der Mitte der Zeichnungsnummer — 6079 — die Feldkennung für die Typ A/B Schnittstellengeneration. Bei der Untersuchung eines Moduls im Schrank bestätigt diese Nummer auf dem Teileetikett sofort, welche Schnittstellengeneration installiert ist, bevor die Verkabelung überprüft wird.

Schlüsselspezifikationen

SVM1-12 — Einstiegsmodul für leichte Hilfsachsen

Mit 3,0 A Dauerleistung und 0,75 kW ist der SVM1-12 für den unteren Bereich der Alpha-Achsen ausgelegt. Seine zugehörigen Motorklassen sind die α1/3000 (1 Nm, 3000 U/min) und α2/2000 (2 Nm, 2000 U/min) — Kleinformat-Alpha-Motoren, die auf Hilfspositionsachsen verwendet werden: C-Achse auf kleinen Drehzentren, Drehtischantriebe, Werkzeugmagazin-Indexierung und Sekundärachsen mit geringer Last. Der DC-Bus-Stromverbrauch von 0,75 kW ist bei der PSM-Bedarfsberechnung für einen Schrank mit mehreren Modulen vernachlässigbar.

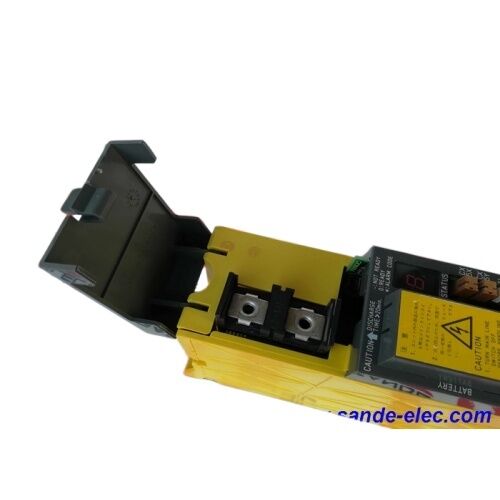

Ein spezifischer Installationshinweis für dieses Modul: Geben Sie bei der Beschaffung eines Ersatzteils an, ob die Installation einen oder zwei CX5-Batterieanschlüsse verwendet. Einige Varianten unterscheiden sich in dieser Konfiguration.

A06B-6079 Serie Kontext

Die Familie A06B-6079 ist die komplette Alpha SVM-Serie mit Typ A/B Schnittstelle. Jedes Modell von SVM1-12 (H101) bis SVM1-360 (H108) und die Doppelachsen-SVM2-Reihe haben ein paralleles A06B-6096 FSSB-Gegenstück. Die Serien 6079 und 6096 teilen sich die gleichen Modellnamen (SVM1-12, SVM1-40 usw.) und elektrischen Nennwerte — nur die mittleren Ziffern der Teilenummer kennzeichnen die Schnittstellengeneration.

FAQ

F1: Kann der A06B-6079-H101 (Typ A/B) den A06B-6096-H101 (FSSB) ersetzen?

Nein. Beide sind SVM1-12 Module mit identischen elektrischen Nennwerten, aber unterschiedlichen CNC-Schnittstellen. Der A06B-6079 verwendet Typ A/B parallele PWM-Kabelverbindungen für Steuerungen der Serien 15/16/18/21 ohne i. Der A06B-6096 verwendet den FSSB-Glasfaserbus für i-Serien Steuerungen. Diese Schnittstellenarchitekturen sind nicht kompatibel — die Verwendung der falschen Variante erfordert eine Neuverdrahtung der CNC-Verbindung des Moduls, was keine praktische Feldersatzmaßnahme ist.

F2: Welche Alpha-Servomotoren sind mit dem A06B-6079-H101 kompatibel?

Die α1/3000 (1 Nm, 3000 U/min) und α2/2000 (2 Nm, 2000 U/min). Beide Motorklassen ziehen den Nennstrom bequem innerhalb der 3,0 A Dauerleistung. Motoren der Klasse α3 und höher erfordern den SVM1-20 (H102, 5,9 A) oder größer.

F3: Welche Alarme deuten darauf hin, dass der A06B-6079-H101 ausgefallen ist und nicht der Motor?

Alarm 8 (Überstrom / IPM-Fehler): Trennen Sie die Motorstromkabel und messen Sie den Isolationswiderstand zwischen Wicklung und Erde. Wenn die Isolierung gut ist (mehrere hundert Megaohm) und der Alarm bei getrennten Kabeln weiterhin besteht, hat das Verstärkermodul einen internen Fehler. Wenn die Isolierung niedrig ist, ist der Motor oder das Kabel die Fehlerquelle. Anhaltende Kommunikationsfehler mit der CNC-Servo-Antriebseinheit nach Bestätigung der Kabelintegrität deuten ebenfalls auf einen Modul-Fehler hin.

F4: Erfordert der Austausch des A06B-6079-H101 CNC-Parameteränderungen?

Für einen 1:1-Austausch eines SVM1-12 Typ A/B sind keine Achsenparameteränderungen erforderlich — Motortyp-Parameter und Servo-Gains werden im SRAM der CNC gespeichert und bleiben vom Modultausch unberührt. Überprüfen Sie die Achsnummernzuteilung und die Verbindungen, die der ursprünglichen Installation entsprechen, bevor Sie das Gerät einschalten.

F5: Woher stammt der A06B-6079-H101?

Über den FANUC Alpha-Modul-Aftermarket — die Serie A06B-6079 hat eine große installierte Basis und ist über spezialisierte CNC-Antriebshändler, Austauschprogramme und Reparaturservices weiterhin aktiv verfügbar. Bestätigen Sie die H101 (SVM1-12 Typ A/B) und geben Sie die CX5-Batterieanschlusskonfiguration (einen oder zwei) an, wenn der Lieferant diese Information anfordert.
