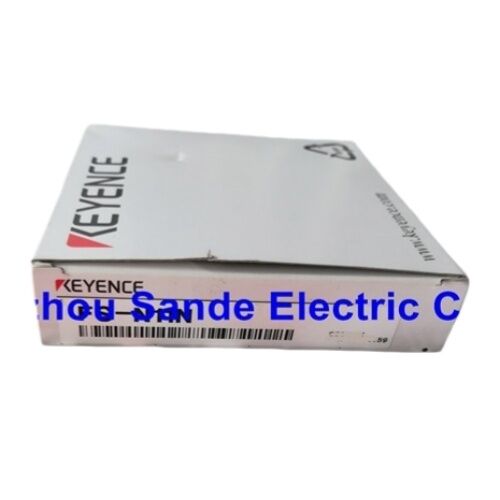

Digitale Glasfaserverstärker-Sensoren FS-N11N

Keyence FS-N11N. Ein digitaler Glasfasersensorverstärker. NPN-Ausgang, 6 Reaktionsmodi, APC, 1224VDC, Hauptgerät.

Übersicht

DieKeyence FS-N11Nist die NPN-Ausgabe, eine Kabel-Hauptvorrichtung der FS-N-Serie von digitalen Glasfasersensorenverstärkern von Keyence.Anwendung der digitalen Signalverarbeitung der FS-N-Serie auf die empfangene Wellenform, und sendet ein diskretes NPN-Schaltsignal an die Maschinensteuerung.

Die sechs wählbaren Reaktionszeiten – von 50 μs HIGH SPEED bis zu 16 ms MEGA – ermöglichen es derselben physikalischen Einheit, Anwendungen von den schnellsten Sortier- und Zählzyklen bis zum stabilen,Geräuschfilterung für langsame Objekte in elektrisch lauten Umgebungen.

Die FS-N-Serie trennt den Sensorkopf vollständig vom Signalverarbeitungsverstärker.

Der Glasfaserkopf wird direkt am Detektionspunkt montiert in engen Maschinenhöhlen, in der Nähe heißer Oberflächen, an Hochschwingungsstellen,oder wo ein herkömmlicher photoelektrischer Sensor nicht überlebt oder passt.

Der Verstärker FS-N11N wird von der feindlichen Umgebung in einem sauberen, zugänglichen DIN-Rail-Panel-Platz ausgehängt.

Das Glas- oder Kunststofffaseroptikkabel, das den Verstärkerkopf mit dem Verstärker verbindet, transportiert nur Licht. Kein elektrisches Signal gelangt zum Detektionspunkt.der die EMI-Aufnahme am Sensorort eliminiert und den Einsatz in Umgebungen ermöglicht, in denen elektrische Sensoren falsche Ausgänge erzeugen würden.

Die 4-Elemente-Rote-LED-Lichtquelle sorgt für eine breite, stabile Beleuchtung über den Aufnahmekegel des Glasfaserkabeln.Beitrag zur einheitlichen Detektionsschwelle, für die digitale Glasfaserverstärker spezifiziert sind.

APC (Automatic Power Control), das von der Fabrik aus eingeschaltet oder ausgeschaltet werden kann, hält die emittierte Lichtstärke unabhängig von Temperaturänderungen und LED-Alterung konstant,weitere Stabilisierung der Detektionsmarge über die Lebensdauer des Sensors.

Schlüsselmerkmale

Sechs Reaktionsmodi für jede Anwendungsgeschwindigkeit

Die sechs Reaktionszeiteinstellungen des FS-N11N decken einen Bereich von 320:1 von 50 μs bis 16 ms ab, was eine größere Bandbreite als die meisten konkurrierenden Glasfaserverstärker bietet.Das Verständnis, was jeder Modus bietet und was er kostet, ist der Schlüssel zur effektiven Nutzung des FS-N11N.

HIGH SPEED bei 50 μs ist der schnellste Modus, geeignet für die Detektion einzelner kleiner Teile auf Hochgeschwindigkeitsförderern, Zählung von Impulsen von Encodern über Faser,oder jede Anwendung, bei der das Erkennungsfenster kürzer als eine Millisekunde ist.

Im HIGH SPEED-Modus ist die Störverhütung deaktiviert (0 Einheiten), was bedeutet, dass mehrere FS-N-Verstärker, die im gleichen physikalischen Bereich arbeiten, sich gegenseitig beeinflussen können, wenn sich ihre Lichtquellen überschneiden.

Bei HIGH-SPEED sind Erkennungsmarge und Geräuschdichtigkeit der Geschwindigkeit untergeordnet.

FINE at 250µs activates 4 interference-prevention units — a significant jump in mutual interference resistance for applications where multiple fiber sensors operate in close proximity while still requiring sub-millisecond response.

Im Modus TURBO über MEGA wird die Filterung und Störverhütung schrittweise erhöht (bis zu 8 Einheiten im Modus TURBO/SUPER/ULTRA/MEGA) auf Kosten der Reaktionsgeschwindigkeit.

ULTRA bei 4 ms und MEGA bei 16 ms eignen sich für langsam bewegliche Ziele in elektrisch lauten Industrieumgebungen, in denen eine stabile, falsche Ausgabefreie Detektion Vorrang vor der Schaltgeschwindigkeit hat.

Wenn die Störverhütung auf den Doppelmodus eingestellt ist, verdoppelt sich die Anzahl der verwaltbaren Störverhütungseinheiten ¢ nützlich in Panelkonfigurationen mit vielen FS-N-Verstärkern in unmittelbarer Nähe.

Architektur und Erweiterung der Haupteinheit

Als Haupteinheit ist der FS-N11N der Ausgangspunkt für mehrsachsige Fasersensoren.die Stromversorgung und die Kommunikationsleistung der Haupteinheit teilen, ohne dass für jede zusätzliche Achse eine zusätzliche Verkabelung erforderlich ist.

Diese Margherita-Kette-Architektur reduziert die Komplexität der Leitung in Maschinen mit fünf, zehn oder mehr Detektionspunkten, die durch Glasfasersensoren bedient werden.

Das OLED-Display liefert eine kontrastreiche Darstellung der empfangenen Lichtstärke, des festgelegten Schwellenwerts,und den aktuellen Ausgangszustand informationen, die bisher nur von analogen Nadelmessern älterer Glasfaserverstärkergenerationen verfügbar waren.

Während der Einrichtung ermöglicht das Display eine Kalibrierung mit einer Berührung: Die Lehrfunktion nimmt die Lichtstärke an der Zielposition, berechnet den optimalen Schwellenwert und wendet ihn ohne manuelle Einstellung an.

Während der Produktion zeigt das OLED-Display den Abstand zwischen dem empfangenen Signal und dem Schwellenwert an.der Echtzeitindikator dafür ist, wie nahe der Sensor an seiner Schaltgrenze arbeitet. Eine kleine Marge signalisiert, dass die Detektionsanlage vor einem falschen Ausgang aufmerksam gemacht werden muss..

Häufig gestellte Fragen

F1: Welche Glasfasersensorköpfe sind mit dem FS-N11N kompatibel?

Der FS-N11N ist kompatibel mit Keyences Glasfaserköpfen der FS-Serie in den Standard-Diffusen-, Durchstrahl- und Rückstrahlkonfigurationen.

Die Glasfasereinheit verbindet sich mit den Glasfasereingabeanschlüssen des Verstärkers, eine für den Emitter, eine für den Empfänger bei Durchstrahl-Setups oder eine einzige Anschlussstelle für diffuse Typen.Glasfasereinheiten der FS-V-Serie oder älterer Serien benötigen möglicherweise Adapterkabel; vor der Bestellung die Kompatibilität mit Keyence für nicht FS-N-Serie Faserköpfe zu bestätigen.

F2: Was macht APC und wann sollte sie eingeschaltet werden?

APC (Automatic Power Control) überwacht und passt die emittierte Lichtstärke kontinuierlich an, um Temperaturänderungen und LED-Alterung auszugleichen.die emittierte Intensität ist fest und der Nachweisgrenz kann sich bei Temperaturextremen leicht verschieben.

Aktivieren von APC für Anwendungen in Umgebungen mit variabler Temperatur oder bei denen der Sensor über längere Zeiträume ohne Neukalibrierung betrieben wird.und wenn die Aufrechterhaltung einer konsistenten Nachweisschwelle im Laufe der Zeit von entscheidender Bedeutung istIn den meisten Standardanwendungen ist ein abgeschalteter APC mit gelegentlicher Neukalibrierung akzeptabel.

F3: Der maximale Ausgangsstrom ist als 100mA standalone und 20mA multi-verbundene aufgeführt was bedeutet das?

Wenn der FS-N11N alleine verwendet wird, kann seine NPN-Ausgabe bis zu 100mA sinken.der Ausgangsstrom pro Einheit ist auf 20 mA begrenzt, um innerhalb der Gesamtstromkapazität des gemeinsamen Busses zu bleiben.

Überprüfen Sie stets, ob die angeschlossene Last ‡ PLC-Eingabekarte, Relaiscoil oder Indikator ‡ Strom innerhalb der für die Installationskonfiguration geltenden Grenzwerte aufnimmt.

F4: Kann der FS-N11N mit einer Gleichspannungsversorgung von 12 V betrieben werden?

Ja. Der FS-N11N akzeptiert 1224V Gleichstrom (±10%), so dass eine 12V-Zufuhr innerhalb der Spezifikation liegt. Bei 12V bleiben die offene NPN-Kollektorrestspannung (1V oder weniger) und die Ausgangsstromgrenzen unverändert.

Bestätigen Sie, dass der PLC-Eingangskreis mit einem 12V-Antriebsniveau kompatibel ist, wenn die Versorgung 12V beträgt ‡ einige PLC-Eingänge erfordern eine höhere Einschaltspannungsschwelle, die bei 12V möglicherweise nicht zuverlässig erreicht wird.

F5: Wie viele FS-N-Erweiterungseinheiten können mit einer einzelnen FS-N11N-Haupteinheit verbunden werden?

Keyence legt in der FS-N-Systemdokumentation die Anzahl der Erweiterungseinheiten fest, die mit einer einzigen Haupteinheit verbunden werden können.Die praktische Grenze hängt von der Gesamtstromzufuhr aller angeschlossenen Anlagen und der internen Versorgungskapazität der Hauptanlage ab..

Für große Glasfasersensoren kann die Haupteinheit FS-N11N mehrere Erweiterungseinheiten pro Achse unterstützen.Bestätigen Sie die maximale Anzahl der Erweiterungen aus dem aktuellen FS-N-Konfigurationsleitfaden von Keyence für die spezifische Firmware-Revision der Haupteinheit.
