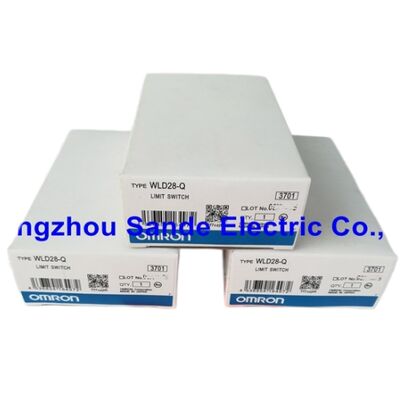

Der neue Omron WLD28-Q WLD28Q Limit Switch ist kostenlos, schnell geliefert.

Omron WLD28-Q. Umschalter für allgemeine Zwecke. Spulenfederantrieb (6,5 mm × 140 mm).

Übersicht

DieOmron WLD28-Qist eine Variante des Spulenfederausführers des Allzweck-Grenzschalters der WL-Serie. Die Karosserie WL28 ist mit einer Spulenfederausführung aus Edelstahl mit einem Drahtdurchmesser von 6,5 mm und einer Gesamtlänge von 140 mm ausgestattet.mit einem allseitigen Annäherungsantrieb, der bei Berührung von jeder seitlichen Richtung abweicht und sich bei Entfernung der Berührungskraft selbst in die neutrale Position zurücksetzt.

Der Snap-Action-Mechanismus innerhalb des Schalterkörpers sorgt für eine saubere,Rückprall-reduzierter Kontaktübergang unabhängig von der Annäherungsgeschwindigkeit des Antriebselementes ̇ von einem langsam beweglichen Maschinentisch zu einem schnell beweglichen Förderspuller.

Die WL-Serie ist die Hauptlinie von Omron für die Positionserkennung von Maschinen für allgemeine Zwecke über physischen Kontakt.

Dabei haben induktive und photoelektrische Sensoren in den neuen Konstruktionen die Grenzschalter für die Standard-Präsenz-Abwesenheitserkennung weitgehend ersetzt.Die WL-Serie bleibt in Kontexten, in denen körperlicher Kontakt die richtige Erkennungsmethode ist, aktiv anwendbar.: Erkennung von flexiblen oder weichen Teilen, bei denen der Schalter sich physisch mit dem Ziel ablenken muss, anstatt Metall in einer Lücke zu erkennen,Betätigungselemente, bei denen die Annäherungsrichtung variabel oder umfassend ist, und Anlagen, bei denen durch die flexible Bewegung der Spulenfeder Ziele erkannt werden können, die einen starren Kolben oder eine steife Walze beschädigen könnten.

Der Spulenfederantrieb ist das spezifische Merkmal, das diese Variante innerhalb der Produktfamilie WLD28 definiert.

Die Edelstahlspule bietet Korrosionsbeständigkeit in Kühlmittel- und Ölumgebungen.und die 140 mm lange Feder gibt eine großzügige Betätigungszone die Feder deflects und aktiviert den internen Schalter über eine Strecke, die viel größer ist als ein Kolben oder eine Walze aufnehmen kann.

Diese verlängerte Betätigungsreise ist wertvoll, um vorbeigehende Ziele zu erkennen, wenn die Annäherung nicht präzise gesteuert wird.oder wenn die Wiederholbarkeit der Maschine bei der Positionierung nicht ausreicht, um eine zuverlässige Betätigung eines Kurzstreckenkolbens zu gewährleisten..

Schlüsselmerkmale

Coil Spring Actuator

Die Spulenfeder ist der vielseitigste Antrieb in der WL-Serie. Im Gegensatz zum Walzenkolben (wirkt nur auf vertikal/axiale Annäherung) oder dem Walzenhebel (wirkt auf einer definierten Drehfläche) the coil spring accepts actuation from any lateral direction — the spring bends under force from any angle and internally operates the snap action switch at a defined deflection angle regardless of which direction the force came from.

Diese allseitige Eigenschaft eliminiert die Ausrichtungsanforderung, die andere Aktorenarten von einer präzisen Zielanschlaggeometrie abhängig macht.

Die Edelstahlspule mit einem Drahtdurchmesser von 6,5 mm bietet die Materialfestigkeit und Korrosionsbeständigkeit für industrielle Umgebungen.

Die 140 mm lange Oberfläche der Feder erzeugt eine Betätigungszone von ca. 100 mm + nutzbarer Strecke ∙ ein Ziel, das irgendwo entlang dieser Zone vorbeizieht, lenkt die Feder ab und aktiviert den Schalter.Das bietet ein großzügiges Detektionsfenster entlang der Federlänge, das die Kolbenantriebe nicht bieten können..

Für Anwendungen wie die Erfassung von Ausstoßteilen auf Pressen, die Erfassung von Transportverstopfungen, bei denen ein Produkt aus jeder Richtung gedrückt werden kann, die Erfassung von Netz- oder Streifenbruch bei kontinuierlichen Prozessgeräten,und Präsenzerkennung von flexiblen Komponenten, die einen starren Aktor nicht drücken können, ist die flexible, allseitige Reaktion der Spulenfeder das entscheidende Merkmal.

Schnellwirkungsmechanismus - Zuverlässiges Schalten unabhängig von der Anlaufgeschwindigkeit

Der Snap-Action-Mechanismus speichert Energie in einer Feder bis zu einem definierten Auslöserpunkt.Dann wird es schnell freigeschaltet .

Diese Geschwindigkeitsunabhängigkeit ist aus zwei praktischen Gründen von entscheidender Bedeutung.

Erstens: langsame Antriebselemente: ein hydraulischer Tisch, der sich mit einer Geschwindigkeit von 1 mm/min bewegt.eine manuelle Positionierungsanlage , wodurch eine längere Periode des Kontaktsprunges oder des elektrischen Bogens an den Kontaktflächen entsteht.Snap-Aktion beseitigt dies, indem sichergestellt wird, dass der Kontakt in Mikrosekunden von offen nach geschlossen (oder geschlossen nach offen) reist, unabhängig von der Drehzahl des Antriebselements.

Zweitens erzeugt die schnelle Aktion eine gleichbleibende Kontaktkraft und einen gleichbleibenden Kontaktdruck über den gesamten Betriebsgeschwindigkeits- und Temperaturbereich.

Die Wiederholbarkeit der Schaltpunkte – die mechanische Hysterese zwischen Einschalt- und Ausschaltposition – ist eng und vorhersehbar.Deshalb gibt Omron die Dimension vor der Reise an (normalerweise 1.7 mm für die WLD28-Rollenstiftvarianten) mit Präzision.

SPST-NO + SPST-NC

Die Kontaktkonfiguration stellt einen normalerweise offenen und einen normalerweise geschlossenen Schaltkreis aus einem einzigen Schaltkörper bereit.jeder als doppelter Bruch implementiert der Kontakt unterbricht den Stromkreis an zwei Punkten gleichzeitig.

Doppelbruchkontakte bieten den doppelten Bogenunterbrechungsweg im Vergleich zu Einbruchkontakten bei derselben Kontaktstrecke.Aus diesem Grund erreicht die WL-Serie in einem kompakten Schaltkörper die Berührungsstärke von 10A/500VAC/600VAC.

In Maschinensteuerungsschaltkreisen ist die Standardkonfiguration für die Positionsverriegelung, wenn sowohl NO- als auch NC-Kontakte von einem Schaltkörper verfügbar sind:der NO-Kontakt bestätigt der Steuerungssysteme die betätigte Position (schließt sich, wenn die Feder abgeleitet wird), während sich der NC-Steckkontakt gleichzeitig öffnet, wodurch eine Umschaltfunktion hergestellt wird, die mit einer einzigen Schaltbetätigung gleichzeitig einen Schaltkreis aktivieren und einen anderen deaktivieren kann.

Häufig gestellte Fragen

F1: Die Feder wird als "Selbstreset" beschrieben. Was bedeutet das für den Betrieb?

Selbstreinstellung bedeutet, dass der Aktor unter Federkraft in seine neutrale (freie) Position zurückkehrt, wenn sich das Antriebselement zurückzieht, und die Kontakte gleichzeitig in ihren ursprünglichen Zustand zurückkehren (NO öffnet sich,NC schließt).

Es gibt keine Verriegelung oder Aufrechterhaltung der Aktion der Schalter hält seinen Betätigungszustand nicht bei, nachdem die Betätigungskraft entfernt wurde.

Dies ist die Standardkonfiguration für die Positionserkennung: Der Schalter wird nur aktiviert, wenn das Ziel die Feder drückt.und der Kontakt kehrt in seinen Ruhezustand zurück, sobald das Ziel sich zurückzieht..

F2: Was ist der Unterschied zwischen dem 2-Schaltkreis-Doppelbrückkontakt und einem Standard-Einbrück-SPDT?

Ein Standard-SPDT (Single Pole Double Throw) schaltet ein einziges gemeinsames Endgerät zwischen zwei Kontakten um.

Die 2-Schaltkreis-Doppelbrückkontaktkonfiguration des WLD28-Q bietet zwei separate, unabhängige Schaltkreise: einen SPST-NO (Ein-Stich-Ein-Wurf,Normal geöffnet) und eine SPST-NC (ein-Stich-Ein-Wurf), normalerweise geschlossen), jeder mit doppelter Bremswirkung.

Die beiden Schaltkreise schalten gleichzeitig, sind aber elektrisch voneinander isoliert.Im Gegensatz zu einem SPDT, bei dem beide Wurfe das gemeinsame Terminal teilen.

F3: Kann der WLD28-Q bei 10A/500VAC direkt Motorkreise wechseln?

Der 10A-Widerstandsstrom gilt für nicht-induktive (Widerstands) Belastungen bei 250 VAC.Der Einstoßstrom beim Motorstart (normalerweise 6 × Volllaststrom) muss innerhalb der Einstoßstromgrenze des Schalters liegen., und die Berührungsdauer bei Motorlaststrom ist niedriger als die Nenn-Widerstandsdauer von 750.000 Operationen.

Bei kleinen Motoren (Fraktionspferdestärken) ist eine direkte Umschaltung mit geeigneter Abgrenzung möglich.

Für größere Motoren schützt ein Zwischenkontaktor die Grenzschalterkontakte und ist Standardpraxis.

F4: Die 140 mm lange Edelstahlfeder ist wie an den Schaltkörper befestigt?

Die Spulenfeder befestigt sich am Kopfbereich am WLD28-Körper, wo sich die Federbasis mit dem Antriebsmechanismus des Schalters verbindet.Die Ablenkung der Feder in jede seitliche Richtung überträgt Kraft an den internen Snap-Action-Mechanismus.

Für die Montage wird der Schalterkörper mit M4-Schrauben durch die Befestigungslöcher des Schaltergehäuses an die Maschine angebracht, wobei die Feder in Richtung der erwarteten Zielanschaltung ausgerichtet ist.Die Edelstahlkonstruktion widersteht dem Kühlmittel, Öl und Reinigungsmittel typisch für Werkzeugmaschinen.

F5: Was ist der Unterschied zwischen der Lebensdauer eines allgemeinen Typs und der Nennelektrische Haltbarkeit?

Mechanische Lebensdauer000,000 Operationen) ist die Anzahl der Betätigungen, die der Schaltmechanismus ohne Belastung erleiden kann,Die Anzahl der Aktionen bei Nennlast (10A/250VAC-Widerstand), woraufhin der Kontaktwiderstand aufgrund der Bogenerosion an den Kontaktflächen über die Spezifikation hinaus zunehmen kann.

Bei Anwendungen, bei denen kleine PLC-Ladungen geschaltet werden (520mA), ist die effektive elektrische Lebensdauer weit länger als die bezeichneten 750.000 Operationen ∙ die Kontakterosion bei Mikroampere PLC-Eingangsströmen ist vernachlässigbar.Für Schaltungen mit starker Last in der Nähe der Nennstromleistung, ist die elektrische Lebensdauer von 750.000 Einsätzen die begrenzende Spezifikation.
