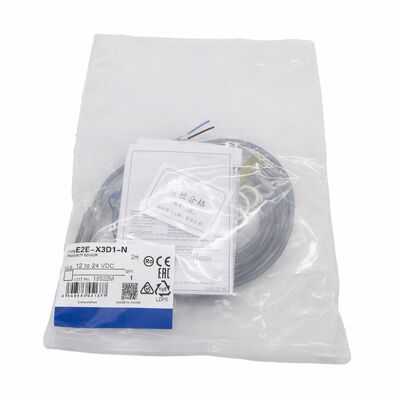

Omron E2E-X3D1-N Näherungsschaltersensor
M12, 3 mm, abgeschirmt, DC 2-Draht normalerweise offen
Marke:- Ich bin nicht derjenige.Reihe:E2E.Teilnummer:E2E-X3D1-N / E2EX3D1N
Status:Neu im Originalpack. Kostenloser Versand.
Nachgewiesene Zuverlässigkeit bei industriellen Anwendungen
Der geschützte induktive Näherungsschalter E2E-X3D1-N von Omron hat sich als Maßstab für die Zuverlässigkeit von Werkzeugmaschinen, Fördergeräten, Roboterzellen und Montageanlagen etabliert.Dieser M12-Gewinde zylindrische Sensor verfügt über 3mm Sensorbereich, DC 2-Draht-normal offene Ausgang und IP67 Umweltschutz für den Nachweis von Eisenmetallzielen ohne physischen Kontakt.
Schlüsselmerkmale
| Spezifikation |
Wert |
| Wohnungen |
M12 zylindrischer, gewindeter Lauf |
| Entfernungssensor |
3 mm (bewertet) |
| Erfassungsmethode |
Induktiv (Eisenmetalle) |
| Schirmung |
Schirm |
| Ausgabeart |
Gleichstrom 2-Draht, polarisierungsgeschützt |
| Betriebsmodus |
Nein (normalerweise geöffnet) |
| Versorgungsspannung |
10 bis 30 V Gleichstrom |
| Laststrombereich |
3 bis 100 mA |
| Reaktionsfrequenz |
1Maximal 1000 Hz |
| Betriebstemperatur |
-25°C bis +70°C |
| Schutzniveau |
IP67 / Öldicht |
| Wohnmaterial |
mit einer Breite von nicht mehr als 30 mm |
| Zertifizierungen |
CE, NEMA 1/4/6/12/13 |
Quelle: Datenschein der Serie E2E von Omron, Kategorie Nr. D126-E1
Fähigkeit zur Auflösung
Das abgeschirmte Design lenkt das elektromagnetische Feld durch die Sensorfläche vorwärts und ermöglicht eine flüssige Installation in Metallhalterungen und Maschinenrahmen ohne Störungen.Dies eliminiert die Notwendigkeit von Plastik-Abstandsringe oder Mindeststand-Auflagen, die bei kompakten Anlagen eine maximale Konstruktionsflexibilität bieten.
2-Draht Gleichstrom Einfachheit
Die DC 2-Draht-Ausgabearchitektur vereinfacht die Installation, da nur zwei Leiter erforderlich sind, was sie ideal zum Ersetzen von mechanischen Schaltern und zur Verringerung der Verkabelungskomplexität macht.Dieses Design bietet direkte Kompatibilität mit den meisten PLC-Eingabekarten bei gleichzeitiger Wahrung eines zuverlässigen Betriebs.
Hochgeschwindigkeitsleistung
Mit einer maximalen Ansprechfrequenz von 1.000 Hz kann dieser Sensor Hochgeschwindigkeitsanwendungen wie Zahnräderzählen, Indizieren,und Drehzieldetektion mit ausreichender Leistungsmarge für Standardanwendungen in der Industrie.
Ein starker Umweltschutz
Die IP67-Zertifizierung gewährleistet einen vollständigen Schutz vor Staub und vorübergehendem Wassertauchen.Die ölfeste Sensorfläche und die PVC-Kabelkappe bieten zusätzlichen Schutz vor Schneidölen, Kühlmittel und Hochdruckwaschumgebungen, die in Werkzeugmaschinen üblich sind.
Doppel-LED-Anzeiger
- Anzeige für die grüne Einstellung:Bestätigt Leistung und Zieldetektion innerhalb des Sensorbereichs während der Installation
- Roter Betriebsindikator:Zeigt Echtzeit-Ausgabezustand für die Inbetriebnahme und Fehlerbehebung an
Gemeinsame Anwendungen
- Werkzeugmaschinen und CNC-Zentren - Nachweis der Anwesenheit von Teilen und Positionsbestätigung
- Roboterwerkzeuge am Armende - Erkennung von Griffteilen und Prüfung des Werkstücks
- Fördersysteme - Paletterkennung und Positionsbestätigung
- Stempel- und Drucklinien - Druckschutz und Materialzufuhrbestätigung
- Automobilmontage - Prüfung der Anwesenheit von Bauteilen
- Lebensmittel- und Getränkeindustrie - Metallverpackungserkennung
Modellvarianten
| Modell |
Verbindung |
Anmerkungen |
| E2E-X3D1-N 2M |
Vorverkabeltes PVC-Kabel von 2 m |
Häufigste Variante |
| E2E-X3D1-N 5M |
Vorverkabeltes PVC-Kabel von 5 m |
Längere Laufzeiten ohne Verlängerung |
| E2E-X3D1-M1G |
Anschluss M12 |
Einrichtungen mit schneller Trennung |
| E2E-X3D2-N 2M |
Vorverkabeltes PVC-Kabel von 2 m |
NC-Ausgabe |
Häufig gestellte Fragen
Erkennt der E2E-X3D1-N Eisenmetalle wie Aluminium oder Edelstahl?
Dieser Sensor ist zwar für Eisenmetalle optimiert, erkennt jedoch Nichteisenmetalle mit reduzierter Sensorentfernung (typischerweise 40-50% der Nennentfernung für Aluminium).Überprüfung der Zuverlässigkeit der Erkennung mit dem tatsächlichen Zielmaterial während der Installation.
Können mehrere Sensoren nahe beieinander montiert werden?
Ja, mit einem Mindestabstand von 30 mm nebeneinander oder 20 mm gegenüber, um gegenseitige Störungen zu vermeiden.
Was ist der Unterschied zwischen NO- und NC-Ausgang?
Normalerweise offene (NO) Ausgabe schließt, wenn Ziel erkannt wird (E2E-X3D1-N). Normalerweise geschlossene (NC) Ausgabe öffnet sich, wenn Ziel erkannt wird (E2E-X3D2-N). Die meisten Anwendungen verwenden NO für Präsenzerkennung Logik.
Was ist die Mindestlast von 3 mA?
Gleichspannungssensoren benötigen für den ordnungsgemäßen Betrieb einen Laststrom von mindestens 3 mA. Die meisten industriellen PLC-Eingänge ziehen 5-15 mA, weit über dieser Schwelle.
Wird die E2E-X3D1-N durch neuere Modelle ersetzt?
Während Omron die E2E NEXT-Serie mit erweiterten Funktionen anbietet, bleibt die E2E-X3D1-N verfügbar und ist der direkte Ersatz für bestehende Installationen, die identische Form, Passform und Funktion erfordern.
Verpackung und Versand
Neue Lieferung in Originalverpackung, versiegelt von der Fabrik. Kostenloser Versand im Lieferumfang für Vorräte. Internationale Bestellungen versenden über DHL, FedEx oder UPS mit vollem Tracking.
