FANUC Servo-Verstärker A06B-6200-H055 A06B6200H055 A06B-6200-H055 NEU

FANUC A06B-6200-H055 | Alpha i aiPS-55 Netzteilmodul – 200–240 V AC/283–339 V DC-Ausgang/3-phasig

DC-Bus-Stiftung für Alpha i-Antriebssysteme

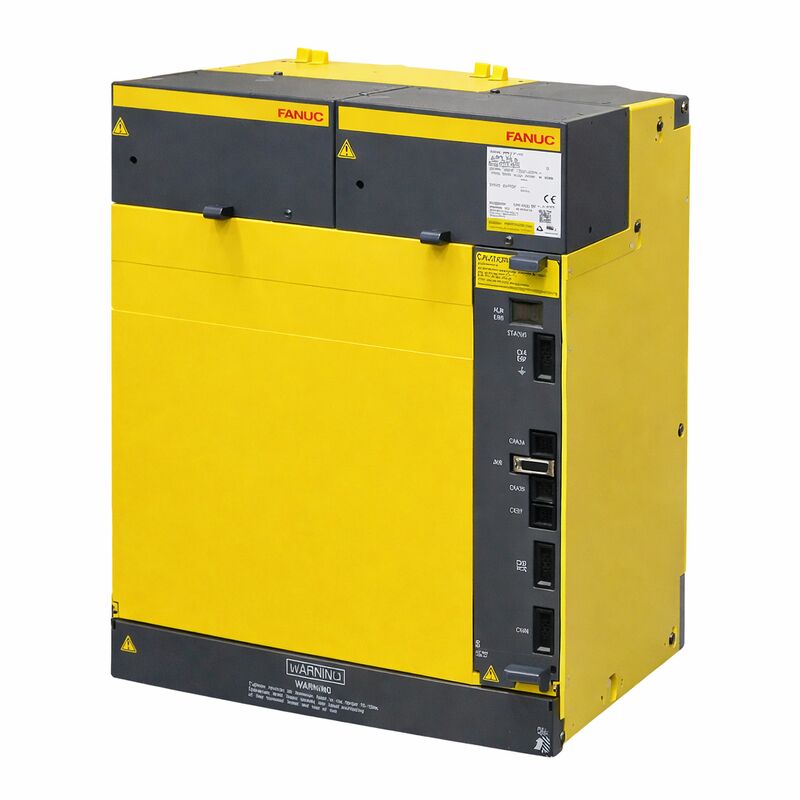

Das A06B-6200-H055 ist das aiPS-55 – das Netzteilmodul der 55-kW-Klasse aus der A06B-6200 Alpha i-Serie von FANUC. Es akzeptiert eine dreiphasige Netzeingangsspannung von 200–240 V Wechselstrom, richtet diese gleich und regelt sie auf einen 283–339 V-Gleichstrombus und versorgt diesen Gleichstrombus mit den nachgeschalteten Servo- und Spindelverstärkermodulen.

Jedes Alpha i-Servoverstärkermodul (αiSVM) und Spindelverstärkermodul (αiSPM) im Antriebsschrank bezieht seinen Betriebsstrom aus diesem gemeinsamen DC-Bus. Das PSM verwaltet die gemeinsame Energiebasis für das gesamte Antriebssystem – die richtige Dimensionierung im Hinblick auf den kombinierten Dauerbedarf aller angeschlossenen Antriebsmodule ist die entscheidende Installationsentscheidung.

Die A06B-6200-Serie ist die Alpha i-Generation und unterscheidet sich von den früheren A06B-6087 (Alpha PSM) und A06B-6110 (Alpha i, niedrigerer Leistungsbereich). Bestätigen Sie die korrekte Baureihe und Nennleistung im Vergleich zur gesamten Dauerlast des Antriebssystems, bevor Sie einen Austausch festlegen.

Wichtige Spezifikationen

Regenerative Energierückgewinnung

Das aiPS-55 ist ein regeneratives Netzteil. Wenn angeschlossene Servo- und Spindelachsen abbremsen, wirken die Motoren als Generatoren und geben Energie an den DC-Bus zurück. Der aiPS-55 speist diese zurückgewonnene Energie zurück in die Wechselstromversorgung, anstatt sie über einen Bremswiderstand als Wärme abzugeben.

Bei Maschinen mit häufigen starken Bremszyklen – großformatige Bearbeitungszentren, schwere Drehzentren – reduziert diese Regeneration aktiv den Energieverbrauch und eliminiert die thermische Belastung, die durch Bremswiderstände im Schaltschrank entsteht.

Sicherheitshinweis zum DC-Bus

Die DC-Bus-Kondensatoren im aiPS-55 behalten noch einige Minuten lang gefährliche Spannung, nachdem die Netzstromversorgung unterbrochen wurde. Vor Arbeiten an der Verkabelung des Antriebssystems oder an angeschlossenen Modulen muss die Ladeanzeige-LED auf der Vorderseite des Moduls vollständig erloschen sein. Messen Sie die DC-Busspannung nicht und schließen Sie keine Antriebsmodule an bzw. trennen Sie sie erst dann, wenn die LED aus ist und eine weitere kurze Wartezeit verstrichen ist.

FAQ

F1: Was ist der Unterschied zwischen A06B-6200-H055 und früheren Alpha PSM-Modulen?

Der A06B-6200 ist das PSM der Alpha i-Serie – entwickelt für die späteren Alpha i-Servo- und Spindelverstärkermodule. Bei den Serien A06B-6087 (Alpha PSM) und A06B-6110 (Alpha i niedrigere Leistung) handelt es sich um unterschiedliche Serien. Der DC-Bus-Ausgangsspannungsbereich ist über die Generationen hinweg ähnlich (283–339 V), die Module sind jedoch nicht austauschbar – jede Serie ist auf ihre spezifische Generation von Antriebsmodulen abgestimmt.

F2: Was sagt aiPS-55 über die Kapazität des Moduls aus?

Die Bezeichnung 55 identifiziert die Leistungsklasse des Moduls innerhalb der aiPS-Serie. Höhere Zahlen bedeuten eine größere Leistungskapazität für größere Antriebsschrankkonfigurationen mit mehr oder stromstärkeren Achsen. Wählen Sie die PSM-Nennleistung basierend auf der Summe des kontinuierlichen Leistungsbedarfs aller angeschlossenen αiSVM- und αiSPM-Module unter normalen Produktionsbedingungen.

F3: Benötigt der aiPS-55 einen separaten Bremswiderstand?

Nein. Der aiPS-55 verfügt über eine aktive Regeneration – er gibt Verzögerungsenergie an die Wechselstromversorgung zurück, ohne dass ein Bremswiderstand erforderlich ist, um sie als Wärme abzuleiten. Ein Bremswiderstand ist nur bei nicht rückspeisefähigen PSM-Varianten erforderlich. Die regenerative Architektur des aiPS-55 bedeutet auch, dass im Gehäusedesign kein Bremswiderstand dimensioniert oder thermisch geschützt werden muss.

F4: Das Antriebssystem zeigt einen Bus-Unterspannungsalarm an. Könnte das PSM schuld sein?

Die Busunterspannung kann vom PSM, der eingehenden Wechselstromversorgung oder von einem angeschlossenen Antriebsmodul herrühren, das zu viel Strom verbraucht. Überprüfen Sie zunächst die eingehende AC-Versorgungsspannung an den PSM-Eingangsklemmen. Wenn die Versorgungsspannung korrekt ist, stellen Sie sicher, dass kein einzelnes Antriebsmodul ungewöhnlich hohen Strom zieht (ein Kurzschluss in einem angeschlossenen Modul belastet den Bus). Wenn das PSM die Busspannung unter normaler Last nicht aufrechterhalten kann, muss das PSM selbst gewartet werden.

F5: Erfordert der Austausch des A06B-6200-H055 Änderungen der CNC-Parameter?

Nein. Das PSM speichert keine CNC-Parameter. Stellen Sie nach dem physischen Austausch die Netzstromversorgung wieder her und überprüfen Sie die DC-Busspannung an den angeschlossenen Antriebsmodulen, bevor Sie die Achsen aktivieren. Vergewissern Sie sich vor dem ersten Einschalten, dass alle Glasfaserverbindungen zwischen PSM, Antriebsmodulen und CNC richtig sitzen.
