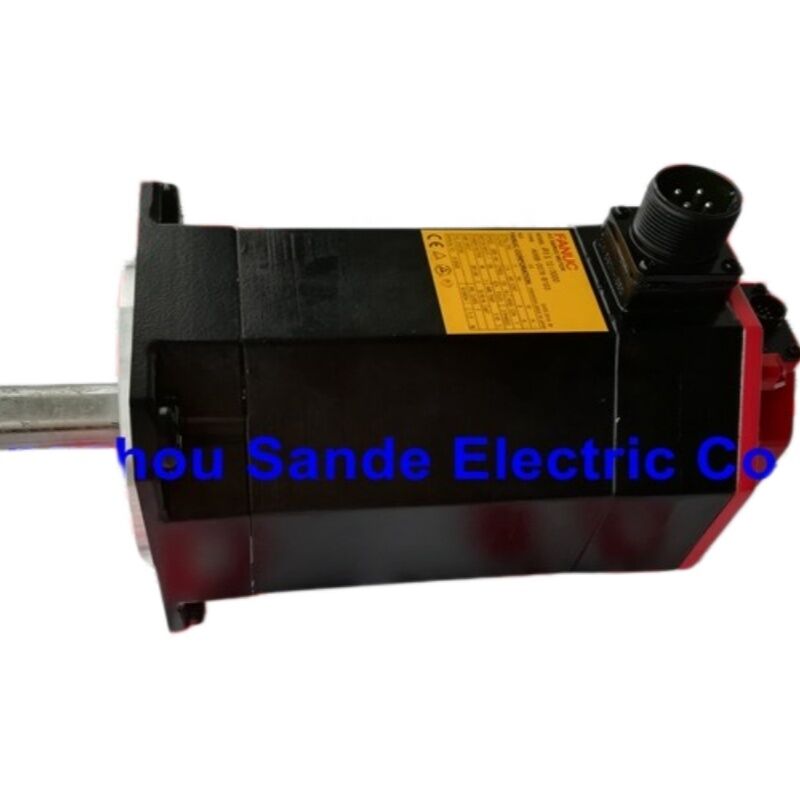

FANUC A06B-0078-B103 — AC-Servomotor βiS 12/3000, gerade Welle mit Keilnut, β128iA-Encoder

Was dieser Motor ist

Der A06B-0078-B103 ist ein FANUC Beta iS Serie (βiS) AC-Servomotor, Modellbezeichnung βiS 12/3000 — das 1,8-kW-Mitglied einer Baureihe, die weltweit die Vorschub- und Hilfsachsen von FANUC-gesteuerten CNC-Werkzeugmaschinen antreibt. Die Bezeichnung "βiS" kennzeichnet ihn als Teil von FANUCs Beta Intelligent Servo-Linie: eine Familie, die speziell für wirtschaftliche CNC-Systeme entwickelt wurde, einschließlich FANUC Steuerungen der Serie 0i und 0i Mate, bei denen die Kosten und die physische Größe des Motors kompakt gehalten werden müssen, ohne die Genauigkeit der Regelung zu beeinträchtigen, die für die Achspositionierung erforderlich ist.

Diese spezielle Variante — die B103 — verfügt über eine gerade Welle mit Keilnut und montiert den inkrementellen Pulsecoder β128iA (FANUC-Teilenummer A860-2020-T301). Es ist keine elektromagnetische Bremse verbaut. Diese Kombination macht ihn zur Standardkonfiguration für horizontale Vorschubachsen und andere Anwendungen, bei denen die Last im Ruhezustand nicht mechanisch gehalten werden muss, wenn der Servo de-energetisiert ist.

Spezifikationen im Überblick

Der βiS 12/3000 im Kontext

FANUC strukturiert seine Beta iS-Serie über einen kontinuierlichen Drehmoment-Drehzahlbereich — vom kompakten βiS 2/4000 mit 0,5 kW bis zum βiS 22/2000 mit 2,5 kW. Der βiS 12/3000 nimmt eine sinnvolle Position in diesem Bereich ein: Mit 1,8 kW und 11 N·m Blockierdrehmoment liefert er genügend Drehmoment für anspruchsvolle Vorschubachsenarbeiten an mittelgroßen Bearbeitungszentren und Drehmaschinen, während er innerhalb der Leistungsklasse bleibt, die von den βiSV 40 und βiSVSP-Verstärkern bedient wird.

Praktisch bedeutet die Modellbezeichnung "12/3000", dass die Blockierdrehmomentklasse 12 N·m und die maximale Drehzahl 3.000 U/min beträgt. Die Drehmoment-Drehzahl-Kurve dieses Motors zeigt, dass die Nennleistung von 1,8 kW über den gesamten Betriebsbereich aufrechterhalten wird, mit intermittierender Überlastfähigkeit — deutlich höhere Drehmomente während Beschleunigungsstößen, konsistent mit FANUCs veröffentlichten Überlastungs-Lastprofilen, die 110 % bis 210 % des Nenn-Drehmoments für definierte Kurzzeitzyklen zulassen. Dieses Reserve-Drehmoment ermöglicht schnelle Achsenbeschleunigung und -verzögerung bei zyklusintensiven Bearbeitungsvorgängen.

Encoder: Der β128iA Pulsecoder

Der β128iA Pulsecoder, der am A06B-0078-B103 verbaut ist, ist FANUCs inkrementeller Positionsrückmeldegeber für die βiS-Serie. Er erzeugt 128.000 Impulse pro Umdrehung — eine Auflösung, die die FANUC CNC-Servoschleife durch interne Verarbeitung weiter unterteilt, um die unter-mikrometer-genaue Positionierwiederholgenauigkeit zu erreichen, die von modernen CNC-Achsen erwartet wird.

Als inkrementeller Encoder speichert der β128iA keine absoluten Positionsdaten über einen Stromzyklus hinaus. Dies ist ein wichtiger betrieblicher Aspekt: Jedes Mal, wenn die Stromversorgung unterbrochen und wiederhergestellt wird, benötigt die CNC eine Referenzrückkehr (Nullpunktfahrt) , bevor die Achse für präzise Positionierung verwendet werden kann. Für die meisten Bearbeitungszentren und Drehmaschinenanwendungen — bei denen eine Referenzrückkehr beim Start ein Standardbestandteil des Einschaltvorgangs der Maschine ist — ist dies völlig normal. Wenn die Anwendung die Beibehaltung der absoluten Position über Stromzyklen hinweg erfordert (wodurch die Nullpunktfahrt vollständig entfällt), müsste der Motor durch eine Variante mit Absolutwertgeber aus derselben Serie ersetzt oder die Systemarchitektur neu gestaltet werden, um einen Absolutwertgeber auf Achsebene zu integrieren.

Kompatible FANUC Verstärker und CNC-Systeme

Der A06B-0078-B103 ist für den Betrieb mit FANUCs βi Serie Servo-Verstärkern ausgelegt, die über die FSSB (FANUC Serial Servo Bus) optische Schnittstelle mit der CNC verbunden sind. Bestätigte kompatible Verstärkertypen für den βiS 12/3000 Motor sind:

Einachsen-Verstärker:

• βiSV 40 — der primäre einachsige digitale Servo-Verstärker für diese Motorklasse

Kombinierte Servo-/Spindel-Verstärker:

• βiSVSP 40/40-15 — verwendet in wirtschaftlichen Drehmaschinenkonfigurationen, die Servo- und Spindelsteuerung in einer Einheit kombinieren
• βiSVSP 40/40-18 — leistungsstärkere Version der kombinierten Einheit

CNC-Systeme:

• FANUC Serie 0i-MODEL D
• FANUC 0i Mate-MODEL D
• Breitere αi/βi Serie Verstärkerkompatibilität über FSSB-Verbindung

Die Motor-Typ-Parameternummern für den βiS 12/3000 unter HRV2-Steuerung mit einem 20A-Verstärker sind im FANUC-Handbuch B-65302EN dokumentiert — diese müssen bei der Inbetriebnahme eines Ersatzmotors korrekt eingestellt werden oder wenn die Antriebsparameter nach einem Verstärkeraustausch wiederhergestellt werden müssen.

Physikalische Konstruktion und Umgebungsbedingungen

Das Motorgehäuse ist nach IP65-Standard konstruiert: staubdicht und geschützt gegen Wasserstrahlen aus jeder Richtung, wenn die Strom- und Encoder-Steckverbinder ordnungsgemäß mit ihren Kabelsteckverbindern verbunden sind. Wenn die Steckverbinder getrennt sind — z. B. während der Lagerung oder des Transports — sollten die steckerseitigen Steckverbinder abgedeckt werden, um die Abdichtung aufrechtzuerhalten. FANUC gibt an, dass für die βiS-Serie ab β4iS aufwärts die Signal- und Stromsteckverbinder im gesteckten Zustand spritzwassergeschützt sind.

Der Lagerungstemperaturbereich gemäß den Spezifikationen der FANUC βiS-Serie beträgt −20°C bis +60°C, wobei der Motor von kondensationsanfälligen Umgebungen, extremen Temperaturschwankungen und Orten mit starken Vibrationen oder erheblichem Staub ferngehalten werden sollte. Dies ist relevant, wenn Lagerbestände für Wartungszwecke vorgehalten werden — eine ordnungsgemäße trockene Lagerung im Innenbereich erhält die Encoderoptik und das Lagerfett über längere Zeiträume.

Die gerade Keilwellenwelle (SLK-Konfiguration) der B103 ist für eine zuverlässige Drehmomentübertragung über eine Standard-Keilkupplung oder Riemenscheibe ausgelegt. Die Installationsanleitung von FANUC verlangt, dass die Keilnut immer mit einer Keilverbindung versehen ist, wenn der Motor läuft; das Laufen einer Keilwellenwelle ohne Keil kann zu Wellenungleichgewicht führen oder die Drehmomentübertragung an der Verbindungsstelle beeinträchtigen.

A06B-0078 Serie — Variantenreferenz

Alle Varianten der A06B-0078-Familie teilen sich den βiS 12/3000 Motor-Kern — den gleichen Stator, Rotor und die gleichen Drehmomenteigenschaften. Was sich unterscheidet, ist der Wellentyp, das Vorhandensein einer Bremse und (bei einigen Suffix-codierten Varianten) die Spezifikation der Öldichtung:

Die Auswahl der falschen Variante für einen Ersatz — insbesondere die Verwechslung eines Bremsmotors mit einem Nicht-Bremsmotor — birgt ein Sicherheitsrisiko an vertikalen Achsen und einen elektrischen Integrationsfehler, da die Bremsspule eine separate 24-VDC-Versorgung benötigt. Überprüfen Sie immer das Typenschild des installierten Motors anhand des B-Suffix-Codes, bevor Sie bestellen.

FAQ

F1: Was ist der Unterschied zwischen dem A06B-0078-B103 und dem A06B-0078-B003?

Beide sind βiS 12/3000 Motoren mit 1,8 kW Nennleistung, 11 N·m Blockierdrehmoment, keiner Bremse und dem inkrementellen β128iA Encoder — elektrisch identisch. Der einzige Unterschied ist die Welle. Der B003 hat eine konische Welle, die Standard bei FANUC Spindel-bezogenen oder getriebegekoppelten Anwendungen ist, wo die konische Passung eine mechanisch robuste, spielfreie Verbindung zu einer passenden Nabe bietet. Der B103 hat eine gerade Keilwellenwelle, die gängigere Konfiguration für Vorschubachsen mit geraden Bohrungen, Zahnriemenscheiben oder Getrieben, die Standard-Keilnutverbindungen verwenden. Überprüfen Sie die mechanische Schnittstelle der Maschine — Konusbohrung vs. gerade Bohrung — bevor Sie einen Ersatz bestellen.

F2: Welche FANUC CNC-Steuerungen und Servo-Verstärker sind mit diesem Motor kompatibel?

Der A06B-0078-B103 wird über die FSSB optische Schnittstelle mit FANUC βi Serie Servo-Verstärkern verbunden. Der primär kompatible Verstärker ist der βiSV 40 für eigenständige Einachsen-Installationen. In kombinierten Servo-/Spindelkonfigurationen, die bei Einsteiger- und Mittelklasse-Drehmaschinen üblich sind, treibt auch die βiSVSP 40/40 Serie von Verstärkern (15 A und 18 A Varianten) diesen Motor an. Auf der CNC-Seite ist der Motor für den Einsatz mit FANUC Serie 0i-MODEL D, die 0i Mate-MODEL D und verwandten 0i-Familiensteuerungen qualifiziert. Für frühere Serie 0i-C-Systeme sollte die Kompatibilität anhand der Dokumentation des Maschinenherstellers und der Motor-Typ-Parameter-Tabellen von FANUC im Handbuch B-65302EN überprüft werden.

F3: Warum benötigt die Maschine nach dem Einschalten einen Referenzlauf mit diesem Motor?

Der β128iA Pulsecoder am A06B-0078-B103 ist ein inkrementeller Encoder. Er erzeugt nur dann Positionszählungen, wenn er läuft — er hat kein Gedächtnis für die Wellenposition zwischen den Stromzyklen. Wenn die CNC ausgeschaltet wird, gehen die Positionsinformationen verloren. Beim nächsten Start hat die CNC keine Kenntnis von der physischen Position der Achse, bis sie einen Referenzlauf (auch G28 oder Nullpunktfahrt genannt) durchführt, der die Achse zu ihrem Referenzschalter fährt und den bekannten Koordinatenbezug wiederherstellt. Dies ist ein normaler Betriebsvorgang für Maschinen, die inkrementelle Rückmeldungen verwenden. Wenn Ihre Anwendung keine Nullpunktfahrt-Sequenz bei jedem Start tolerieren kann — z. B. in einer Palettenwechselzelle, wo das erneute Anfahren des Nullpunkts die Produktion unterbricht — dann wäre eine Motorvariante mit Absolutwertgeber die geeignete Lösung.

F4: Kann dieser Motor als direkter Ersatz für einen αiS-Serienmotor an derselben Maschine verwendet werden?

Im Allgemeinen nein — nicht ohne sorgfältige Überprüfung auf Systemebene. Die βiS- und αiS-Serien sind beides FANUC Servo-Motorfamilien, aber sie unterscheiden sich in der Encoder-Schnittstelle, der Verstärkerfamilie und den CNC-Parametersätzen. Die βiS-Serie wurde für die βi-Verstärkerfamilie und kostengünstigere CNC-Systeme (0i) entwickelt, während die αiS-Serie auf die αi-Verstärkerfamilie und leistungsstärkere Steuerungen abgestimmt ist. Das Mischen erfordert die Überprüfung, ob der Verstärker in der Maschine mit dem Encoder-Protokoll des Ersatzmotors kompatibel ist, ob die physischen Abmessungen und die Wellenkonfiguration übereinstimmen und ob der Motor-Typ-Parameter in der CNC korrekt aktualisiert wurde. Der Austausch eines ausgefallenen βiS-Motors durch einen anderen βiS-Motor desselben Modells ist immer der sicherste und schnellste Weg, um die Maschinenfunktion wiederherzustellen.

F5: Was sind die häufigsten Ausfallmodi für den A06B-0078-B103 und was sollte vor der Installation überprüft werden?

Die drei Fehlerpunkte, die die meisten Servicefälle bei FANUC βiS-Serienmotoren ausmachen, sind der Encoder (Pulsecoder), die Lager und die Dichtungen. Encoder-Ausfälle äußern sich typischerweise durch CNC-Alarmcodes im Zusammenhang mit Impulszählfehlern oder Verlust des Rückmeldesignals — der β128iA ist empfindlich gegenüber Stößen, Verschmutzung des optischen Sensorfensters und Spannungsversorgungsschwankungen auf der 6-V-Encoder-Stromleitung. Lager-Ausfälle sind in der Regel durch ungewöhnliche Geräusche während der Drehung oder Vibrationsrückmeldungen in den Servo-Diagnosedaten der CNC vor einem vollständigen Ausfall erkennbar. Verschlechterung der Dichtungen — insbesondere um die Wellendurchführung — kann dazu führen, dass Kühlmittel oder Schneidflüssigkeit im Laufe der Zeit in die Wicklung und den Encoderbereich eindringen.

Vor der Installation eines Ersatzes A06B-0078-B103, überprüfen Sie den Encoder- und Stromstecker auf der Motorseite auf Korrosion oder mechanische Beschädigung, verifizieren Sie, dass die Wellenkeilnut unbeschädigt ist und die Keilverbindung vorhanden ist, und stellen Sie sicher, dass die Gegenstecker auf der Kabelseite sauber und vollständig eingesteckt sind, bevor Sie einschalten. Führen Sie keine Isolationswiderstandsprüfungen (Megger-Tests) am Motor mit angeschlossenem Encoder durch — die Pulsecoder-Elektronik wird durch die Prüfspannung beschädigt.
