FANUC A06B-0151-B576 — AC-Servomotor α30/1200, Konuswelle, αA64 Encoder mit Superkondensator

Was dieser Motor ist

Der FANUC A06B-0151-B576 ist ein AC-Servomotor aus der FANUC Alpha (α)-Serie — der Arbeitspferd-Generation von FANUC-Servomotoren, entwickelt für große CNC-Werkzeugmaschinen, horizontale Bearbeitungszentren, Bohrmaschinen und Hochleistungs-Rundachsantriebe. Seine interne Bezeichnung innerhalb der Serie ist α30/1200: ein Motor mit einem Nenndrehmoment im Stillstand von 30 N·m und einer maximalen Drehzahl von 1.200 U/min.

Während die meisten Servomotoren in kleineren CNC-Maschinen mit 3.000 U/min oder mehr arbeiten, wurde der α30/1200 für eine grundlegend andere Aufgabe entwickelt — anhaltend hohes Drehmoment bei moderater Drehzahl, direkt gekoppelt an anspruchsvolle Vorschubachsen ohne Zwischengetriebe. Diese Kombination aus 30 N·m Stillstandsdrehmoment und der physischen Größe, die die Aufgabe erfordert, bedeutet, dass dies ein erheblicher Motor ist, der etwa 41 kg wiegt und für eine sichere Handhabung einen Kran oder Hebezeug benötigt.

Drei entscheidende Merkmale unterscheiden den B576 von anderen Varianten der A06B-0151-Familie: die Konuswelle, der αA64 Absolut-Pulscoder und das S.C. (Superkondensator) Backup-System. Jedes dieser Merkmale wird nachfolgend behandelt.

Verifizierte Spezifikationen

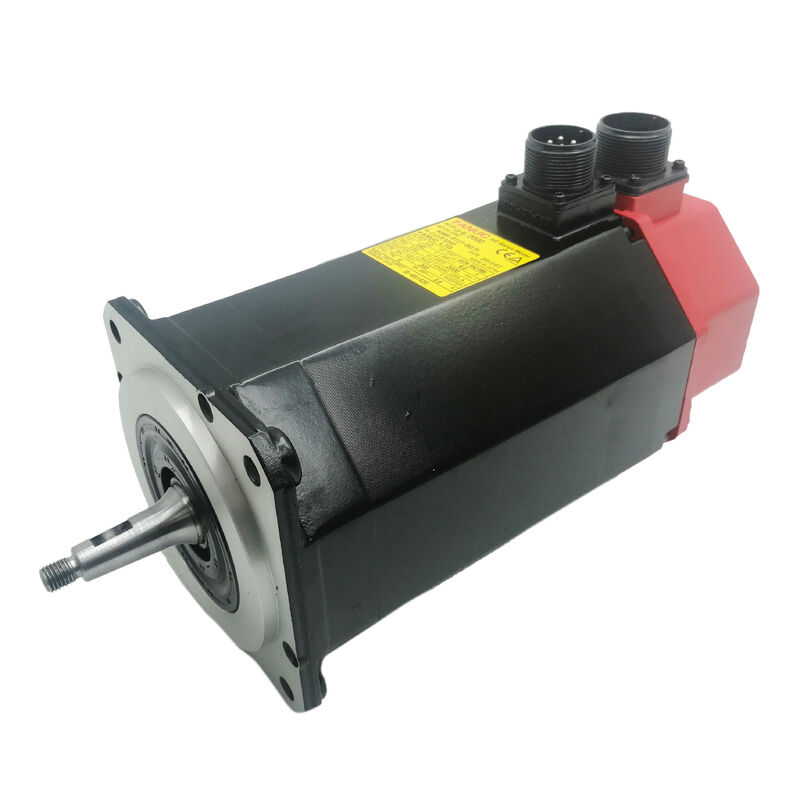

Die Konuswelle: Warum sie bei schweren Achsen wichtig ist

Die Wellenkonfiguration ist eines der praktisch wichtigsten Merkmale dieser Teilenummer. Eine Konuswelle — anstelle einer geraden Keilwellenverbindung — bietet eine mechanisch überlegene Kopplungsmethode bei der Übertragung hoher Drehmomente. Die konische Schnittstelle wird durch eine Zugschraube angezogen, wodurch ein geklemmter Metall-Metall-Kontakt über die gesamte Konuslänge entsteht. Dies verteilt die Klemmkraft über eine große Fläche, eliminiert Mikrobewegungen und Reibung, die bei Keilwellenverbindungen unter hoher zyklischer Belastung auftreten können, und schafft effektiv eine spielfreie, rutschfeste Kopplung.

Im Kontext des α30/1200, wo 30 N·m präzise über Tausende von CNC-Positionierungszyklen geliefert werden müssen, ist dies kein unwichtiges technisches Detail. Maschinenbauer, die Konuswellenmotoren für großformatige horizontale Bearbeitungszentren und Rundtische spezifizierten, wählten diese Konfiguration, weil sie die Ausrichtung über die lange Betriebslebensdauer der Maschine weitaus zuverlässiger beibehält.

Beim Entfernen oder Ersetzen dieses Motors muss die Konuspassung mit einem Konusabzieher gelöst werden — niemals schlagen, hämmern oder hebeln. Das gewaltsame Entfernen der Welle durch mechanische Stöße birgt die Gefahr einer dauerhaften Beschädigung sowohl der Motorwelle als auch der Maschinenoberfläche.

αA64 Encoder und Superkondensator-Backup

Der Encoder am A06B-0151-B576 ist der αA64 Absolut-Pulscoder, der 64.000 Impulse pro Wellenumdrehung liefert. Es ist ein Absolutgerät: Zu jedem Zeitpunkt kennt es die genaue Winkelposition der Motorwelle, ohne dass eine Referenzrücklaufsequenz erforderlich ist.

Die Bezeichnung "+S.C." ist das unterscheidende Merkmal des Encoders. S.C. steht für Superkondensator — eine integrierte Energiespeicherkomponente, die in die Pulscoder-Einheit eingebaut ist und die absoluten Positionsdaten während Stromunterbrechungen aufrechterhält, anstatt sich ausschließlich auf eine separate Batterie zu verlassen. Der Superkondensator lädt sich während des normalen Betriebs auf und liefert genügend gespeicherte Energie, um Positionsdaten bei geplanten Abschaltungen und kurzen Stromausfällen zu speichern.

Dies ist für die Wartungspraxis direkt relevant. Wenn der Encoder für längere Zeit von der Stromversorgung getrennt wird — zum Beispiel während einer langen Lagerzeit oder eines Motortauschs — entlädt sich der Superkondensator schließlich. Wenn er sich vollständig entlädt, bevor der Motor wieder in Betrieb genommen wird, geht die absolute Positionsreferenz verloren und ein einzelner Referenzrücklauf (Wiederherstellung des Nullpunkts) ist an der CNC erforderlich, bevor der normale Betrieb wieder aufgenommen wird. Praktisch gesehen sollte ein neu angeschlossener A06B-0151-B576, der gelagert wurde, über seinen Verstärker mit Strom versorgt und für eine gewisse Zeit im Leerlauf unter Spannung gehalten werden, damit sich der Superkondensator aufladen kann, bevor die absoluten Positionsdaten als gültig betrachtet werden.

Die Batterie-Unterstützung für absolute Positionsdaten im breiteren FANUC Alpha-System wird auf der Ebene des Servo-Verstärkers verwaltet, nicht im Motor selbst. Das bedeutet, dass das Entfernen des Motors zum Service — ohne den Verstärker oder seine Batterie zu stören — die gespeicherten Maschinenkoordinatendaten an der CNC nicht zerstört.

Kompatible Verstärker und CNC-Systeme

Die α30/1200-Motorreihe (A06B-0151-B***) ist für die Kombination mit dem SVM2-40/80 Doppelachs-Servo-Verstärkermodul spezifiziert. Zwei Verstärkergenerationen deckten diesen Motor ab:

Der A06B-6096-H207 (αi Serie SVM) verwendet die FSSB-Glasfaserschnittstelle von FANUC zur Kommunikation mit der CNC. Diese Schnittstelle — Standard bei FANUC Steuerungen der Serien 16i, 18i, 21i und 0i — ersetzt die ältere parallele Verdrahtungsarchitektur durch ein einziges Hochgeschwindigkeits-Glasfaserkabel, das von der CNC zu einer Kette von Servo-Verstärkermodulen führt.

CNC-Steuerungen, die mit dem α30/1200-Motorsystem kompatibel sind, umfassen FANUC Serien 0, 0C, 15A, 15B, 16A, 16B, 18A, 16i, 18i, 21i und 0i — eine breite Palette von Bearbeitungszentren und Drehmaschinen aus der Produktionszeit, die diesen Motor häufig verwendeten.

Wo dieser Motor zu finden ist

Der α30/1200 wurde von Maschinenbauern für die schwersten Vorschubachsen in ihren CNC-Maschinenreihen spezifiziert. Typische Anwendungen sind:

Große horizontale Bearbeitungszentren — B-Achse (Rundpalettentisch), W-Achse (Spindelquill) oder Z-Achse (Ständerschlitten) bei Maschinen mit Tischen im Bereich von 500 mm × 500 mm und größer, bei denen das Gewicht des beweglichen Ständers oder Kopfes eine anhaltende Drehmomentfähigkeit anstelle von hoher Geschwindigkeit erfordert.

Horizontale Bohrmaschinen — radiale Vorschubachsen an Bohrtischen, bei denen die präzise Positionierung unter Last bei niedriger Geschwindigkeit die Hauptanforderung ist.

Zahnradschneid- und Schleifmaschinen — Rundachsantriebe, die eine gleichmäßige, drehmomentstarke Servosteuerung über einen begrenzten Winkelbereich erfordern.

Hochleistungs-CNC-Drehmaschinen — Reitstockquill-Antriebe oder angetriebene Werkzeugachsen an Drehzentren mit großer Kapazität.

Die 1.200 U/min Obergrenze ist in diesen Anwendungen keine Einschränkung; sie ist ein Konstruktionsmerkmal. Die Drehmomentdichte des Motors — 30 N·m bei einem Gewicht von 41 kg — spiegelt FANUCs Wicklungs- und Magnetdesign wider, das für eine anhaltende Niederdrehzahlausgabe optimiert ist und nicht für die Spitzenleistung, die von Hochgeschwindigkeits-Bearbeitungsachsen gefordert wird.

Übersicht der A06B-0151-Varianten

Innerhalb der A06B-0151-Serie gibt es mehrere Wellen- und Encoderkonfigurationen. Der B576 nimmt die Position Konuswelle, Absolut-Encoder, keine Bremse ein:

Die B576 ist die Wahlkombination, wenn die Maschine Folgendes benötigt: eine Konuswellenkupplung für maximale Drehmomentübertragungsintegrität, einen Absolut-Encoder zur Vermeidung von Referenzrücklaufzyklen beim Start und keine elektromagnetische Bremse (vertikale Achsen, die eine Haltebremse benötigen, würden typischerweise die B177 oder eine äquivalente Bremsvariante wählen).

Hinweise zur Handhabung und Installation

Mit etwa 41 kg sollte dieser Motor niemals allein von Hand gehoben oder bewegt werden. FANUCs eigene Dokumentation ist hier eindeutig: Verwenden Sie einen Kran, einen Hebezeug oder geeignete Hebezeuge. Die Öse am Motorkörper ist nur zum Heben eines einzelnen Motors bestimmt — sie darf nicht zum Bewegen der Maschine oder einer Baugruppe über den Motor hinaus verwendet werden.

Stellen Sie vor Beginn jeglicher elektrischer Arbeiten sicher, dass der Servo-Verstärker und seine zugehörige Stromversorgung vollständig entladen sind. Die DC-Bus-Kondensatoren in FANUC Alpha-Verstärkermodulen können noch mehrere Minuten nach Abschalten der Netzspannung gefährliche Spannungen speichern; die Ladeanzeige am Verstärkermodul muss vollständig erloschen sein, bevor Arbeiten an den Motoranschlüssen vorgenommen werden.

Führen Sie keinen Megger-Test (Isolationswiderstandsprüfung) an diesem Motor durch, wenn das Encoderkabel angeschlossen ist. Die Pulscoder-Elektronik ist nicht für die bei der Standard-Isolationswiderstandsprüfung verwendete Prüfspannung von 500 VDC ausgelegt. Trennen Sie den Encoder, bevor Sie solche Tests an den Motorwicklungen durchführen.

FAQ

F1: Was ist der Unterschied zwischen der Variante A06B-0151-B576 (αA64+S.C.) und der B577 (αI64) — und können sie ausgetauscht werden?

Die B576 verfügt über einen Absolut-Pulscoder (αA64) mit Superkondensator-Backup. Die B577 verwendet einen inkrementellen Pulscoder (αI64). Diese sind nicht ohne Änderungen auf CNC- und Verstärkerseite austauschbar. Ein Motor mit Absolut-Encoder ermöglicht es der Maschine, den normalen Betrieb nach einem Stromausfall wieder aufzunehmen, ohne einen Referenzrücklauf durchführen zu müssen, um die Achsposition wiederherzustellen. Ein Motor mit inkrementellem Encoder erfordert jedes Mal, wenn die Maschine eingeschaltet wird, einen Referenzrücklauf, da der Encoder nur Positionsänderungen vom letzten bekannten Referenzpunkt verfolgt — nicht die absolute Wellenposition. Wenn eine Maschine mit einer B576 in Betrieb genommen wurde, wird durch den Austausch gegen eine B577 die absolute Rückkopplungsfunktion deaktiviert und bei jedem Start ein Referenzrücklauf erzwungen. Der Ersatz muss nicht nur die mechanische Konfiguration, sondern auch den Encodertyp übereinstimmen.

F2: Der Motor war mehrere Monate eingelagert. Sind die absoluten Positionsdaten bei der Installation noch gültig?

Nicht unbedingt. Der Superkondensator im αA64-Pulscoder speichert die absoluten Positionsdaten während der Betriebslebensdauer des Motors, aber nach längerer Lagerung ohne Stromanschluss entlädt sich der Superkondensator allmählich. Wenn der Motor länger als ein paar Wochen ohne Anschluss an seinen Verstärker gelagert wurde, betrachten Sie die absoluten Positionsdaten als potenziell ungültig. Nach der Installation und dem Anschluss an den Servo-Verstärker lassen Sie den Motor im Leerlauf unter Spannung, damit sich der Superkondensator über die Encoderversorgung des Verstärkers aufladen kann. Die CNC sollte dann einen Referenzrücklauf durchlaufen, um das Maschinenkoordinatensystem wiederherzustellen, bevor die Achse wieder in den Produktionsbetrieb geht. Der Versuch, den Betrieb sofort mit veralteten Positionsdaten wieder aufzunehmen, birgt das Risiko eines Achspositionierungsfehlers.

F3: Die Konuswelle lässt sich schwer lösen — darf sie angeschlagen oder verkeilt werden?

Nein. Die Dokumentation von FANUC warnt ausdrücklich davor, Hämmer oder Keile auf die Konuswelle anzuwenden. Die korrekte Entnahmemethode ist ein Konusabzieher — ein Gewindeabzieher, der in das Gewindeloch am Wellenende greift und eine kontrollierte axiale Kraft ausübt, um die Konusverbindung zu lösen. Das Anschlagen der Welle überträgt Stoßbelastungen direkt auf die Encoderbaugruppe und die Motorlager, die beide durch einen Aufprall beschädigt werden können, der nach allgemeinen mechanischen Standards als geringfügig erscheint. Wenn der Konus sehr fest sitzt, tragen Sie Kriechöl auf die Konusverbindungsfläche auf, lassen Sie es einziehen und verwenden Sie dann den Konusabzieher mit stetiger, zunehmender Kraft. Verwenden Sie keine Hitze; der Encoder ist thermisch empfindlich.

F4: Welcher Servo-Verstärker wird benötigt, und kann der Motor mit einem neueren αi Series SVM betrieben werden, wenn der ursprüngliche α Series Verstärker ersetzt wird?

Der α30/1200 ist für das Doppelachsmodul SVM2-40/80 ausgelegt. Die ursprüngliche α Series Version (A06B-6079-H207) verwendet eine Standard-Bus-Schnittstelle, während das αi Series Äquivalent (A06B-6096-H207) die FSSB-Glasfaserschnittstelle von FANUC verwendet. Der A06B-0151-B576 Motor ist sowohl physisch als auch elektrisch mit beiden Verstärkergenerationen kompatibel — die Motorwicklungen, der Encodertyp und die Steckverbinder-Pinbelegung sind unverändert. Der entscheidende Faktor ist die CNC-Steuerung: Der αi Series SVM benötigt eine FSSB-fähige CNC (Serie 16i, 18i, 0i usw.), während der ursprüngliche α Series SVM mit älteren CNCs mit Typ-A- oder Typ-B-Schnittstelle verwendet wird. Bestätigen Sie die CNC-Generation, bevor Sie das Ersatzverstärkermodul auswählen. Die Motor-zu-Verstärker-Parametereinstellungen (Motortypnummer, Stromgrenzen) müssen ebenfalls in der CNC-Servo-Parametertabelle während der Inbetriebnahme überprüft werden.

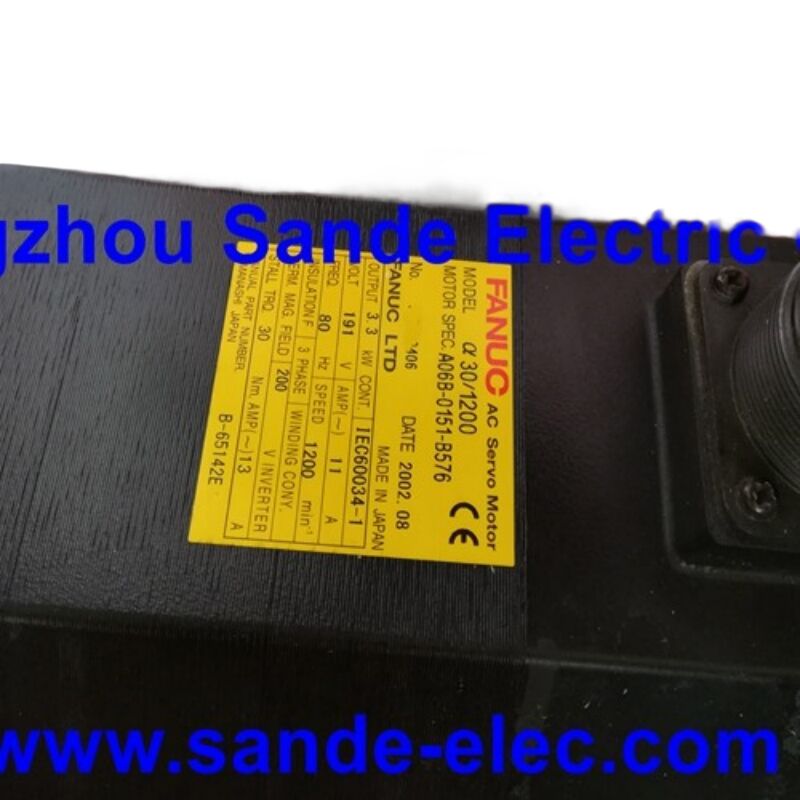

F5: Dies ist ein 3,3-kW-Motor — warum zeigt die Nennspannung 191 V und nicht die 200–240-V-Versorgungsspannung der Maschine an?

Die 191 V sind die Ausgangsspannung des Servo-Verstärkers zum Motor, nicht die eingehende Netzversorgungsspannung zum Verstärker. FANUC Alpha Series Servo-Verstärker akzeptieren einen Standard-Dreiphasen-Netzeingang von 200–230 V AC und wandeln ihn über den DC-Bus und die PWM-Inverterstufe in eine variable Frequenz und variable Spannung für den Ausgang zum Motor um. Die Angabe 191 V / 80 Hz auf dem Motortypenschild repräsentiert die Verstärkerausgabe unter Nennbetriebsbedingungen für den α30/1200, nicht die Netzversorgungsspannung. Das Anlegen von 200 V AC Netzspannung direkt an die Motoranschlüsse würde die Wicklungen zerstören — der Motor muss immer über einen passenden FANUC Servo-Verstärker angetrieben werden. Dies ist Standardpraxis für alle FANUC Alpha Series Servo-Motoren ohne Ausnahme.
