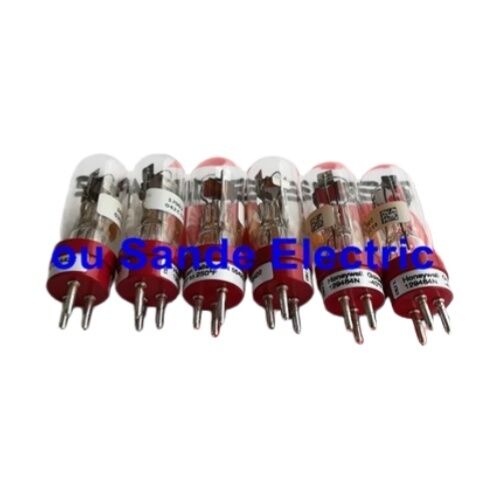

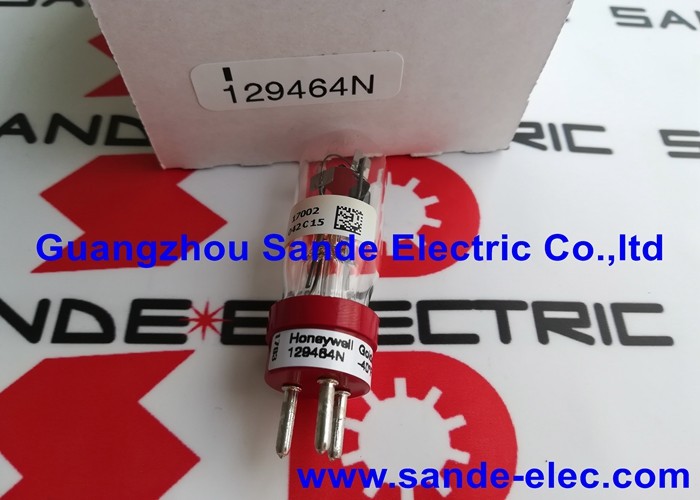

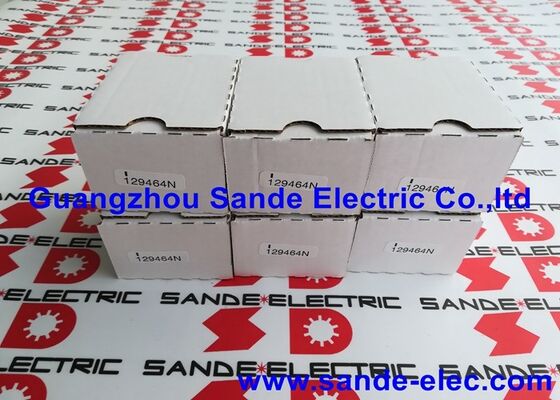

Honeywell 129464N UV-Lampe Brandsensor neu und mit freiem Versand

Honeywell 129464N ∙ UV Sensing Tube ∙ Ersatz für C7035 & C7061 Flammmelder, -40°F bis +250°F

Übersicht

DieHoneywell 129464Nist das UV-Sensorrohr, das in den UV-Flammdetectoren C7035 MiniPeeper und C7061 verwendet wird das UV-empfindliche Glasrohr, das die ultraviolette Strahlung von Gas, Öl,und andere Kohlenwasserstoffflammen und signalisiert das Vorhandensein oder Fehlen einer Flamme an die angeschlossene Brennersteuerungseinheit.

Wenn das Sensorrohr in einem installierten Flammmelder C7035 oder C7061 das Ende seiner Lebensdauer erreicht,Der 129464N ist der ursprüngliche Ersatz von Honeywell, der den Detektor auf seine spezifizierte UV-Empfindlichkeit wiederherstellt, ohne die gesamte Detektoranlage auszutauschen..

Die 129464N unterscheidet sich von der verwandten 129464M durch ihre Temperaturbewertung: die 129464N ist auf -40 ° F eingestuft,Ausweitung der Verwendung auf Außenanlagen und unbeheizte Geräteräume in kalten Klimazonen, in denen die untere Grenze von 0 °F für 129464M unzureichend wäre.

Beide Schläuche dienen demselben C7035-Detektor; der 129464N ist zusätzlich für den C7061 qualifiziert, der sich auf kontinuierliche industrielle Brenneranwendungen in Öfen, Trocknernund thermische Verarbeitungsanlagen.

Die UV-Flammdetektion ist eine Sensoriktechnologie, die für Gas- und Ölflammen geeignet ist, die UV-Strahlung im Wellenlängenbereich von 185 bis 260 nm emittieren.

Die Sensorröhre reagiert auf UV-Photonen und wandelt ihre Wirkung in ein elektrisches Signal um, das die Elektronik des Detektors als Flammenpräsenz interpretiert.

Sonnenlicht, Glühlampen und die meisten künstlichen Lichtquellen, die falsche Signale auf den Sichtbarspektrum-Fotozellen auslösen könnten, emittieren nicht bei UV-Wellenlängen im kritischen Bereich,UV-Sensoren für Verbrennungsflammen in gut konzipierten Anlagen von Natur aus selektiv zu machen.

Schlüsselmerkmale

Die Plattform C7035 und C7061 ️ Wo die Plattform 129464N verwendet wird

C7035 MiniPeeper:Der C7035 ist der kompakte, analoge UV-Flammensensor von Honeywell für Brenner mit intermittierender Funktion.und leichte industrielle Verbrennungssysteme, die sich während des normalen Betriebs ein- und ausschalten.

Der Detektor muss bei jedem Zyklusstart feststellen, dass der Brenner zuverlässig entzündet wird.

Der C7035 wird mit den Honeywell 7800-Serie- und gleichwertigen Brenner-Steuerungen verwendet, die das UV-Sensing-Element bereitstellen, das der Steuerung signalisiert, ob eine Verbrennung hergestellt wurde.

C7061 UV-Flammdetector:Die C7061 erweitert die UV-Flammenüberwachung auf kontinuierliche Industriebrenner ­ die großen Gas-, Öl- und Dual-Fuel-Brenner in Industrieöfen, Trocknern, Öfen,und thermische Verarbeitungsanlagen, bei denen der Brenner kontinuierlich statt zyklisch läuft.

Der C7061 verfügt über eine dynamische Selbstkontrolle. which periodically verifies the UV sensing tube is functioning correctly during normal operation — a safety requirement for continuous-operation burner applications where an undetected tube failure could allow unmonitored fuel flow.

Beide Detektortypen verwenden das 129464N-Rohr als UV-empfindliches Element.

Das Rohr ist so ausgelegt, dass es ohne Störung der optischen Ausrichtung des Detektors entfernt und ausgetauscht werden kann.das alte Rohr aus der Steckdose entfernen, und die Nummer 129464N an ihre Stelle setzen.

Diese auswechselbare Konstruktion bezeichnet ein UV-Sensorrohr, dessen Lebensdauer abgelaufen ist oder das durch Hitze, Vibrationen,oder elektrische Belastung erfordert nicht, dass die gesamte Detektoranlage mit der Montageinrichtung und dem Sichtrohr ersetzt wird.

Lebensdauer von UV-Sensorrohren und Auslöser für den Austausch

UV-Sensorröhren haben eine begrenzte Lebensdauer, die Honeywell in Betriebsstunden angibt.weil das UV-empfindliche Material im Rohr (typischerweise eine Gasentladung oder eine Photozellkonstruktion) durch eine kumulative UV-Exposition und elektrische Zyklen schrittweise abgebaut wird.

Ein Schlauch, der das Ende seiner Lebensdauer erreicht hat, kann eine verminderte Empfindlichkeit aufweisen, die eine hellere Flamme erfordert, um den Detektor auszulösen, bevor er vollständig ausfällt und störende Abschaltungen verursacht oder, was noch kritischer ist,die einen unerkannten Flammenverlust ermöglichen.

Die praktischen Indikatoren für den Ersatz von 129464N: Die Brennersteuerung registriert vermehrte Zündfehler oder "Flammenfreiheit" -Sperren auf einem Brenner, der bei unabhängiger Prüfung zuverlässig entzündet wird.Der UV-Signalzähler auf dem Detektor zeigt einen abnehmenden Trend bei aufeinanderfolgenden Wartungskontrollen.; oder der Detektor hat die in der Instandhaltungsdokumentation C7035 oder C7061 angegebenen Betriebsstunden gesammelt.

Bei kontinuierlichem Betrieb mit aktiver dynamischer Selbstkontrolle des C7061,Ein defekter Rohr wird durch den Selbstkontrolle-Mechanismus erkannt und erzeugt einen Betriebsalarm, bevor die Flammenüberwachungsfunktion gefährdet ist..

Kompatibilität mit Brennstoff

Die UV-Flammenerkennung ist mit den meisten Verbrennungsflammen kompatibel: Erdgas, LPG, Öl, Wasserstoff und andere kohlenstoffhaltige oder wasserstoffhaltige Brennstoffe emittieren alle UV-Strahlung im Detektionsbereich.

Der 129464N unterscheidet nicht zwischen den Brennstoffarten auf der Photonenerkennungsebene.Die Kompatibilität des gesamten Brennermanagementsystems für bestimmte Brennstoffe wird durch die Brennersteuerungseinheit und das Brennerdesign bestimmt., nicht durch das UV-Sensorrohr selbst.

Häufig gestellte Fragen

F1: Woher weiß ich, wann das UV-Rohr 129464N ausgetauscht werden muss?

Die primären Indikatoren sind: Abnahme der UV-Signalstärke bei aufeinanderfolgenden Wartungsprüfungen (mit Hilfe der Signalstärke des Detektors oder eines UV-Messers),erhöhte Zündfehler oder Verriegelungen eines Brenners, der zuvor zuverlässig war, und die gesammelten Betriebsstunden, die das in den Instandhaltungshandbüchern C7035 oder C7061 angegebene Auswechslungsintervall erreichen.

Einige industrielle Wartungsprogramme ersetzen das UV-Rohr in einem festen Abstand typischerweise jährlich für kontinuierlich betriebene Ofenbrenner unabhängig von ihrem äußeren Zustand,zur Verhinderung ungeplanter Stillstände.

F2: Was ist der Unterschied zwischen dem 129464N und dem 129464M?

Beide sind UV-Sensorröhren für den C7035-Detektor. Der 129464M ist von 0 ° F bis + 250 ° F bewertet und ist nur für C7035-Anwendungen geeignet.Die 129464N erweitert die unteren Temperaturgrenze auf -40 ° F und ist zusätzlich für C7061 Flammmelder qualifiziert.

Wählen Sie die 129464N für Außeneinrichtungen, Raum für Kaltklimaanlagen und alle C7061-Anwendungen.

F3: Kann der 129464N in einem anderen Detektor als dem C7035 und C7061 verwendet werden?

Die 129464N ist für die Detektoren C7035 und C7061 spezifiziert. Die Flammdetectorpalette von Honeywell umfasst andere UV-Detektormodelle (C7012, C7024, C7027, C7076), die verschiedene UV-Röhren verwendenoder modellspezifische Rohre.

Die Verwendung des 129464N in einem Detektor, für den er nicht entwickelt wurde, kann zu einer falschen Steckdose, unterschiedlichen UV-Empfindlichkeitsmerkmalen oder einer Mismatch mit der Elektronik des Detektors führen.Überprüfen Sie immer das genaue Modell des Detektors, bevor Sie den Ersatztuber bestellen.

F4: Wie wird die 129464N in der C7035 oder C7061 installiert?

Mit dem Brenner-System sicher abgeschaltet, isoliert von Kraftstoff und Stromversorgung, und der Detektor auf eine sichere Handhabungstemperatur abgekühlt,Das Detektorgehäuse wird gemäß den Betriebsanweisungen C7035/C7061 geöffnet..

Die alte Röhre wird aus der Steckdose entfernt und die 129464N mit der richtigen Ausrichtung, wie in der Bedienungsanleitung angegeben, an ihre Stelle gesetzt.

Die Wohnung ist geschlossen.und der Detektor funktionstechnisch getestet wird ✓ wobei überprüft wird, ob das UV-Signalniveau und die Reaktionszeit den vom Detektor angegebenen Parametern entsprechen ✓ bevor das Brennersystem wieder in Betrieb genommen wird.

F5: Funktioniert die 129464N mit den Brenner-Steuerungssystemen der Honeywell 7800-Serie?

Das 129464N ist das Sensorelement in den Flammmeldern C7035 und C7061, die für die Verwendung mit Brennersteuerungen der Honeywell 7800-Serie geeignet sind.Das Sensorrohr selbst ist nicht direkt an die Brennersteuerung angeschlossen, sondern an die Elektronik des Detektors., die sich dann mit der Brennersteuerung verbinden.

Die Kompatibilität der 7800-Serie hängt vom Detektormodell C7035 oder C7061 und der spezifischen Brennersteuerung ab.Überprüfung der Kompatibilität von Detektor und Steuerung aus der Systemwahldokumentation von Honeywell für die spezifische Anwendung.
