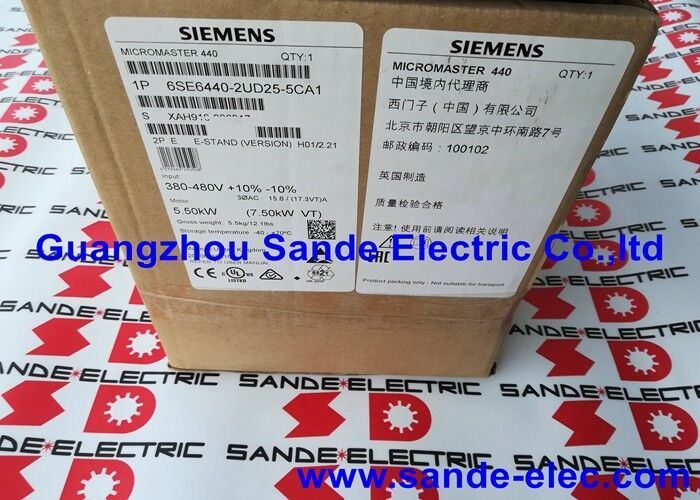

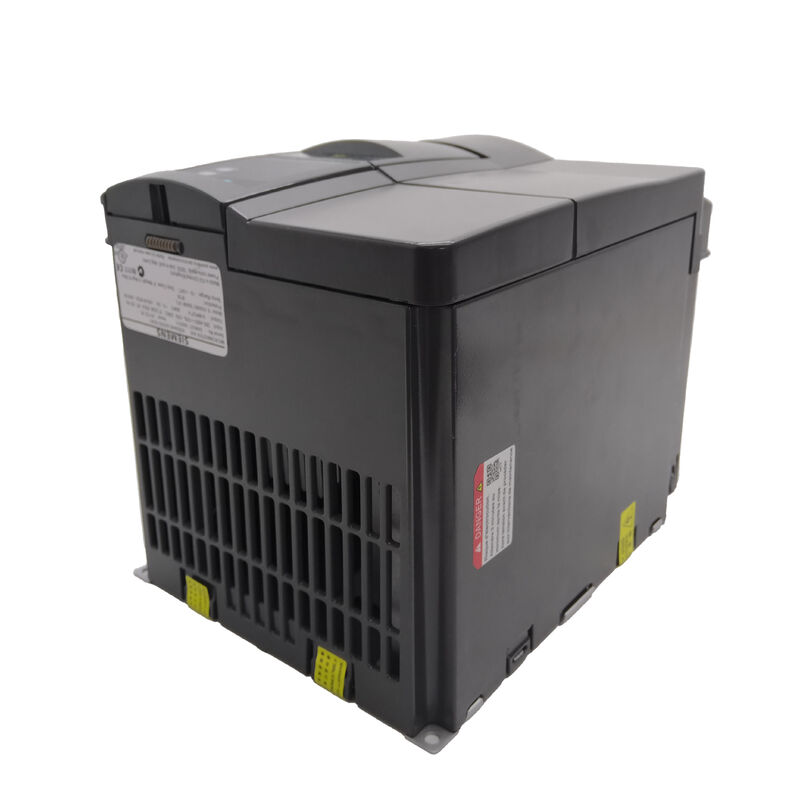

6SE6440-2UD25-5CA1 | Siemens MICROMASTER 440 Wechselrichter – 5,5 kW / 7,5 kW / 380–480 V AC / Baugröße C / ohne Filter / IP20

MICROMASTER 440 – FANUCs Hochleistungs-VFD

Der MICROMASTER 440 ist der Wechselrichter der MICROMASTER-Serie mit der höchsten Spezifikation von Siemens und bietet erweiterte Motorsteuerungsfunktionen, die über die einfache V/Hz-Geschwindigkeitsregelung hinausgehen. Abhängig vom Überlastprofil der Anwendung deckt das 6SE6440-2UD25-5CA1 zwei Leistungsstufen ab:

5,5 kW konstantes Drehmoment (CT / High Overload, HO):Für Anwendungen, die ein anhaltendes Drehmoment bei allen Geschwindigkeiten erfordern – Förderbandantriebe, Hebezeuge, Kompressoren und Werkzeugmaschinen, bei denen das volle Drehmoment von niedriger bis hoher Geschwindigkeit ohne Überlastungsbeschränkungen verfügbar sein muss.

7,5 kW quadratisches Drehmoment (LO / Lüfterpumpe):Für Lüfter, Pumpen und Zentrifugalkompressoren, bei denen der Drehmomentbedarf mit dem Quadrat der Drehzahl abnimmt – so kann derselbe Antrieb einen größeren Motor in Anwendungen mit geringerer Überlast antreiben.

Wichtige Spezifikationen

Ohne Filter – EMV-Planung erforderlich

Das 6SE6440-2UD25-5CA1 wird ohne internen EMV-Filter geliefert. Bei Installationen, bei denen die Einhaltung europäischer EMV-Emissionsnormen (EN 61800-3 Kategorie C1 oder C2) erforderlich ist, muss am Netzeingang des Antriebs ein externer EMV-Filter angebracht werden. Siemens bietet speziell entwickelte externe Filteroptionen für den FSC Frame C MM440 – bestätigen Sie die erforderliche Filterklasse anhand der EMV-Bewertung der Installation.

Anwendungsszenarien

Hauptspindelantrieb der Werkzeugmaschine:Ein Bearbeitungszentrum erfordert eine Spindelsteuerung mit variabler Drehzahl von bis zu 24.000 U/min – was eine Ausgangsleistung von etwa 400 Hz erfordert. Der 6SE6440-2UD25-5CA1 bietet eine umfassende Drehzahlregelung mit FCC-Vektormodus für gleichmäßiges Drehmoment bei allen Spindeldrehzahlen.

Förder- und Verpackungsmaschine:Ein Förderband in einer Produktionslinie erfordert eine zuverlässige variable Geschwindigkeitsregelung mit sensorlosem Vektormodus – der 6SE6440-2UD25-5CA1 bietet eine präzise Geschwindigkeitsregelung unabhängig von der variierenden Produktlast auf dem Band.

FAQ

F1: Was ist der Unterschied zwischen den Nennwerten CT (5,5 kW) und LO (7,5 kW) bei 6SE6440-2UD25-5CA1?

CT (Constant Torque / HO) 5,5 kW: Der Antrieb kann 60 Sekunden lang 150 % des Nennstroms und 3 Sekunden lang 200 % des Nennstroms liefern – für Anwendungen, die ein hohes Übergangsdrehmoment erfordern. LO (Geringe Überlast / Lüfterpumpe) 7,5 kW: Reduziert den Überlastspielraum für 60 Sekunden auf 110 % und für 3 Sekunden auf 140 %, ermöglicht jedoch den Anschluss eines größeren Motors für Lüfter- und Pumpenlasten, bei denen kein vorübergehendes Drehmoment erforderlich ist. Wählen Sie basierend auf der Überlastlast der Anwendung aus.

F2: Enthält 6SE6440-2UD25-5CA1 ein Bedienfeld?

Nein – diese Variante wird ohne AOP (Advanced Operator Panel) oder BOP (Basic Operator Panel) geliefert. Ohne Bedienpanel kann der Antrieb weiterhin über die Klemmleiste (analoge/digitale Eingänge) oder über die serielle Kommunikation RS485 bedient werden. Für den lokalen Parameterzugriff und die Anzeige muss ein BOP-2- oder AOP-2-Panel separat bestellt und montiert werden.

F3: Welches serielle Kommunikationsprotokoll unterstützt 6SE6440-2UD25-5CA1 nativ?

Der MM440 verfügt über einen integrierten RS485-Anschluss, der das USS-Protokoll (Universal Serial Interface) unterstützt – ein serielles Siemens-Protokoll für die Antriebskommunikation, ohne dass ein separates PROFIBUS- oder anderes Feldbus-Optionsmodul erforderlich ist. Für die Anbindung an den PROFIBUS DP kann im Optionssteckplatz des MM440 eine CBP2-Kommunikationskarte eingebaut werden.

F4: Welche Bremsoptionen sind für 6SE6440-2UD25-5CA1 verfügbar?

Der MM440 verfügt über keinen eingebauten Bremswiderstand, unterstützt jedoch den Anschluss eines externen Bremswiderstands über einen externen Widerstand von mindestens 56 Ω und ermöglicht so dynamisches Bremsen für Anwendungen, die eine kontrollierte Verzögerung von Lasten mit hoher Trägheit erfordern. Für eine höhere Bremsleistung können externe Bremsmodule an den Zwischenkreis angeschlossen werden.

F5: Welche Umgebungstemperaturgrenzen gelten für 6SE6440-2UD25-5CA1?

Der 6SE6440-2UD25-5CA1 ist für Umgebungstemperaturen von −10 °C bis +50 °C ohne Derating ausgelegt. Der Betrieb über +50 °C erfordert eine Leistungsreduzierung des Ausgangsstroms. Die Lagerung ist bei −40°C bis +70°C zulässig. Das IP20-Gehäuse erfordert, dass der Antrieb in einem geeigneten Schaltschrank installiert wird, wenn er in Umgebungen mit Zugang zu leitfähigen Partikeln, Wasserspritzern oder korrosiven Atmosphären verwendet wird.
