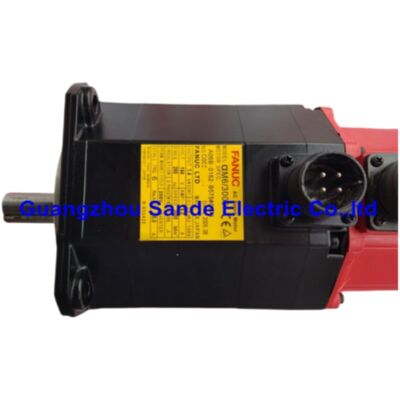

FANUC A06B-0162-B575#0076 — Alpha-Serie αM6/3000 AC-Servomotor, IP67-versiegelt, gerade Welle mit Keilnut, αA64 Absolut-Pulsecoder

Auf einen Blick

Teilenummer: A06B-0162-B575#0076 (auch referenziert als A06B0162B575#0076 oder A06B-0162-B575#7076) Motormodell: FANUC αM6/3000 Schlüsselkonfiguration: Gerade Welle, Keilnut, keine Bremse, αA64 Absolut-Pulsecoder, IP67 Vollversiegelung

Der FANUC A06B-0162-B575#0076 ist ein abgedichteter AC-Servomotor aus FANUCs Alpha (α)-Serie, Modell αM6/3000, der eine kontinuierliche Leistung von 1,4 kW mit einem Nenndrehmoment von 6 Nm bei bis zu 3.000 U/min liefert. Was diese Variante vom Rest der A06B-0162-B575-Familie unterscheidet, ist die IP67-Wasserdichtigkeits-Spezifikation — ein werkseitig integriertes, verbessertes Dichtungspaket, das den Motorkörper und die Pulsecoder-Anschlüsse auf den vollständigen Tauchschutzstandard bringt. Kombiniert mit einer geraden, keilgenuteten Ausgangswelle und einem αA64 Absolut-Encoder ist dies die Konfiguration der Wahl für Vorschubachsenanwendungen an CNC-Werkzeugmaschinen, bei denen der Motor Kühlmittelspritzern, Ölnebel oder Spülbedingungen ausgesetzt ist, die die Fähigkeiten eines Standard-IP65-Motors übersteigen.

Überprüfte Spezifikationen

Warum IP67 wichtig ist: Über Standard-IP65 hinaus

Die Basisschutzstufe für die gesamte FANUC Alpha-Serie von Motoren ist IP65 — vollständig staubdicht und geschützt gegen Wasserstrahlen niedrigen Drucks aus beliebiger Richtung. Für die Mehrheit der CNC-Maschineninstallationen ist IP65 ausreichend. Bestimmte Maschinenkonfigurationen erzeugen jedoch aggressivere Flüssigkeitsexpositionen: horizontale Bearbeitungszentren, bei denen Kühlmittel über die Palette geleitet wird und die Säule herunterläuft; CNC-Drehmaschinen mit Spindelkühlung und Flutsystemen, die den gesamten Arbeitsbereich vernebeln; Maschinen, die wässrige synthetische Schneidflüssigkeiten anstelle von Mineralölen verwenden, die sich anders verhalten als herkömmliche Kühlmittel und Standarddichtungen leichter durchdringen.

Für diese Umgebungen bietet FANUC die IP67-Option für die meisten Motoren der Alpha-Serie an. IP67 erhöht den Schutz, um kurzzeitiges Eintauchen zu widerstehen — der IEC-Standard definiert dies als Eintauchen in 1 Meter Tiefe für 30 Minuten ohne schädliches Eindringen von Wasser. Praktisch bedeutet dies, dass der Motorkörper kurzzeitige Überschwemmungen, vollständige Spritzwassereinwirkung aus allen Richtungen und die Ansammlung von stehendem Flüssigkeit um die Motorbefestigung überstehen kann, ohne dass das Kühlmittel die Statorwicklungen oder das Innere des Pulsecoders erreicht.

Der A06B-0162-B575#0076 wird ab Werk mit der IP67-Spezifikation von FANUC bestellt. Dies ist keine Nachrüstung vor Ort. Die Dichtelemente — die Wellenöldichtung, Gehäusedichtungen, Anschlussdichtungen und der wasserdichte Pulsecoder-Anschluss — sind alle bei der Herstellung integriert. Ein Standard-IP65-Motor kann nicht nachträglich auf IP67 aufgerüstet werden; wenn die Anwendung IP67 erfordert, muss diese Teilenummer (oder die entsprechende Suffix-Bezeichnung #7076) zum Zeitpunkt der Bestellung oder des Austauschs angegeben werden.

Das #0076-Suffix in der Praxis entschlüsselt

Innerhalb des FANUC Alpha-Motoren-Suffix-Nummerierungssystems tragen die beiden Ziffern nach dem # Zeichen eine spezifische Bedeutung. Das "0076" Suffix auf B575 (gerade Welle, αA64, keine Bremse) kodiert zwei Merkmale:

• Der "76" kennzeichnet eine gerade Welle mit Keilnut und IP67-Abdichtung
• Vergleich mit "75" (gerade Welle, IP67, keine Keilnut) und "08" (gerade Welle, Keilnut, Standard-IP65)

In FANUC-Teilekatalogen und Händlerdatenbanken wird derselbe Motor manchmal unter dem Suffix #7076 gelistet — das "7"-Präfix in dieser alternativen Notation signalisiert ebenfalls die IP67-Klassifizierung. Sowohl A06B-0162-B575#0076 als auch A06B-0162-B575#7076 beziehen sich auf denselben physischen Motor. Beim Abgleich von FANUC MLFB-Suffix-Tabellen werden beide Notationen je nach Version des Quelldokuments angetroffen; bestätigen Sie immer, indem Sie die vollständige Motorbeschreibung mit dem Typenschild an der Maschine abgleichen.

Gerade Welle mit Keilnut: Warum #0076 gegenüber #0075

Die Geschwistervariante #0075 (SEALED AM6/3000, ST, αA64) hat die gleiche IP67-Gehäuseabdichtung, aber eine glatte gerade Welle — keine Keilnut in die Ausgangswelle gefräst. Die Wahl zwischen #0075 und #0076 hängt ausschließlich von der mechanischen Kopplungsmethode an der Maschine ab.

Verwenden Sie #0076 (mit Keilnut) wenn die Motorabgangswelle mit einer Komponente mit Bohrung für Keilnut verbunden ist — ein Zahnrad, ein Getriebe oder eine Kupplungsnabe, die auf einen parallelen Keil zur Drehmomentübertragung angewiesen ist. Der Keil verriegelt das rotierende Element axial mit der Welle und verhindert eine Drehung unter Torsionslast. Dies ist der konventionelle Ansatz für Riemenantriebsverbindungen vom Motor zu einer Kugelumlaufspindel und für viele direkt gekoppelte Designs mit geteilten Klemmkupplungen mit Keilnutbohrungen.

Verwenden Sie #0075 (glatt) wenn die Welle glatt gebohrt ist und nur durch Reibung greift — üblich bei hochwertigen, starren spielfreien Kupplungen, die das Drehmoment ausschließlich durch Klemmkraft übertragen, wobei eine Keilnut eine Spannungskonzentration einführen würde.

Der Austausch des einen durch das andere ist eine mechanische Entscheidung, keine elektrische. Die Motorleistung, die Verstärkerverdrahtung und die CNC-Parameter sind für beide identisch.

αA64 Absolut-Pulsecoder: 64.000 Zählungen pro Umdrehung

Der αA64 Pulsecoder ist ein serieller optischer Absolut-Encoder, der in das hintere Ende des Motorgehäuses integriert ist. Er meldet die Wellenposition mit einer Auflösung von 64.000 Zählungen pro Umdrehung — hoch genug für die Feininterpolation, die bei Konturbearbeitungen an CNC-Werkzeugmaschinen erforderlich ist. Der Encoder arbeitet im Absolutmodus: Die Maschinenposition wird bei jedem Einschalten ohne Referenzrücklauf beibehalten.

Die absolute Speicherung beruht auf einer Lithium-Backup-Batterie im Servo-Verstärker, nicht im Motor. Dies ist ein wichtiges Wartungsdetail. Wenn der A06B-0162-B575#0076 als Ersatzmotor installiert wird, gehört die im batteriegepufferten Encoder-Speicher gespeicherte absolute Position zur Encoder-Einheit, die mit dem alten Motor entfernt wurde. Der Encoder des neuen Motors wird ohne Maschinendaten geliefert. Nach der Installation ist ein Referenzrücklauf auf der betroffenen Achse erforderlich, um die absolute Koordinate wiederherzustellen, auch wenn die Verstärkerbatterie in gutem Zustand ist. Sobald die Referenz aufgenommen wurde, speichert der Verstärker den absoluten Offset und der normale Nullrücklauf-freie Betrieb wird fortgesetzt.

FANUC empfiehlt den Batteriewechsel in geplanten Intervallen — typischerweise alle zwei bis drei Jahre für Maschinen in regelmäßiger Produktion —, um einen ungeplanten Positionsdatenverlust zu vermeiden. Die relevanten Alarme sind SV5136 (Batterie niedrig) und SV5137 (Batterie null); SV5136 ermöglicht geplante Wartung, bevor Daten kompromittiert werden, SV5137 zeigt an, dass Daten bereits verloren gegangen sind.

Kompatible Servo-Verstärker

Der A06B-0162-B575#0076 ist elektrisch identisch mit allen anderen B575-Serien αM6/3000 Motoren. Die Auswahl des Verstärkers folgt denselben Kriterien wie bei jedem αM6/3000:

Der Motor benötigt einen Kanal mit 80A Nennleistung (M-Achsen-Bezeichnung bei Zweiachsen-Modulen). Die Verstärkerkanalzuweisung muss dem ursprünglichen Maschinendesign entsprechen; verwenden Sie keinen Verstärkerkanal mit geringerer Nennleistung für einen 80A-Motor.

Anschlussabdichtung: Das Detail, das IP67 bedingt macht

Die technischen Dokumente von FANUC sind in einem Punkt spezifisch: Die IP67-Bewertung des Pulsecoder-Anschlusses wird nur erreicht, wenn der Feedback-Kabelstecker vollständig und korrekt eingesteckt ist. Ein unvollständig eingesteckter oder beschädigter Kabelstecker liefert keine IP67-Abdichtung an der Anschlussstelle — Kühlmittel kann in das Innere des Pulsecoders vom Anschlussübergang eindringen, auch wenn der Motorkörper selbst abgedichtet ist.

Dies ist wichtig für den Service. Nach jeder Reparatur oder jedem Motoraustausch, der das Trennen und Wiederverbinden des Pulsecoder-Feedback-Kabels beinhaltet:

1. Der Stecker muss vollständig eingesteckt werden, bis der Verriegelungsmechanismus einrastet oder der Sicherungsring vollständig greift.
2. Die Montage des Steckers muss dem FANUC-Verfahren zur Verriegelung des Feedback-Kabels folgen; ein vor Ort montierter Stecker muss nach Spezifikation mit dem richtigen Werkzeug und den richtigen wasserdichten Kabelkomponenten gefertigt werden.
3. Für den Stromanschluss gilt dasselbe — ein unvollständiges Einstecken macht die Abdichtung unwirksam.

Bei Maschinen, bei denen der Motor routinemäßig aggressiven Kühlmitteln oder Spülungen ausgesetzt ist, überprüfen Sie den Zustand des Anschlusses bei jeder vorbeugenden Wartungsinspektion. Kühlmittel, das eine beschädigte Anschlussdichtung umgeht, erreicht den Pulsecoder, bevor äußere Anzeichen eines Ausfalls sichtbar sind.

Typische Installationsumgebungen und Maschinentypen

In der installierten Basis von FANUC Alpha-Serien-CNC-Maschinen sind die IP67-versiegelten Varianten (sowohl #0075 als auch #0076) am häufigsten anzutreffen in:

• Horizontale Bearbeitungszentren (HMCs): Achsmotoren an der Säule und am Schlitten befinden sich direkt im Weg des spänebeladenen Kühlmittelabflusses; IP67 wird von HMC-Herstellern häufig für alle Vorschubachsenmotoren spezifiziert.
• CNC-Drehmaschinen mit angetriebenen Werkzeugen: Y-Achsen- und angetriebene Werkzeugachsenmotoren befinden sich in der Nähe der Arbeitszone, wo Kühlmittel mit hohem Druck zugeführt wird.
• Transferstraßen und Sondermaschinen: Wo Spülzyklen den Spannbereich zwischen den Teilen reinigen und Wasseransammlungen um die Achsmotoren erwartet werden.
• Schleifmaschinen mit wasserlöslichem Schleifmittel: Die großvolumige Kühlmittelanwendung beim Flach- und Rundschleifen erzeugt einen anhaltenden Nebel, der sich auf allen Oberflächen im Schleifbereich absetzt.

Nicht abgedichtete Motoren (IP65) werden weiterhin in Anwendungen eingesetzt, bei denen die Kühlmittelexposition gering ist und eine Teleskopabdeckung oder ein Faltenbalg den Motorkörper vom direkten Spritzwasser fernhält. Die Wahl von IP67 gegenüber IP65 ist immer anwendungsspezifisch; die universelle Spezifikation von IP67 verursacht unnötige Kosten bei Installationen, bei denen IP65 für die gesamte Lebensdauer der Maschine zufriedenstellend funktioniert.

Zusammenfassung der Varianten der A06B-0162-B575-Serie

Alle Varianten: αM6/3000, 1,4 kW, 6 Nm, 3.000 U/min, 144 V, 200 Hz, 6 A, αA64 Absolut-Pulsecoder.

FAQ

F1: Was ist der Unterschied zwischen A06B-0162-B575#0076 und A06B-0162-B575#0008 und wann sollte jeder gewählt werden?

Beide Motoren sind αM6/3000 Einheiten mit einer geraden, keilgenuteten Welle, keiner Bremse und einem αA64 Absolut-Pulsecoder — ihre mechanischen und elektrischen Spezifikationen sind also identisch. Der einzige Unterschied ist die Schutzart. Die #0008 hat den Standard-Schutz der Alpha-Serie von IP65, der das Eindringen von Staub vollständig verhindert und Wasserstrahlen aus jeder Richtung standhält. Die #0076 verbessert dies auf IP67, was Schutz gegen kurzzeitiges Eintauchen und intensivere Flüssigkeitsexposition hinzufügt. Für die meisten geschlossenen CNC-Maschineninstallationen, bei denen eine Maschinenschutzvorrichtung, eine Blechabdeckung oder eine Teleskopachsenabdeckung den Motorkörper vom direkten Kühlmittelsprühnebel fernhält, ist #0008 ausreichend und die häufiger gelagerte Variante. Die #0076 wird für Anwendungen spezifiziert, bei denen der Motor unvermeidlich stehendem Kühlmittel, großvolumigen Spritzern ohne ausreichende Abschirmung oder Spülzyklen ausgesetzt ist — typischerweise horizontale Bearbeitungszentren, einige CNC-Drehmaschinenkonfigurationen und Transferstraßenmaschinen. Wenn das ursprüngliche Typenschild oder die Ersatzteilliste der Maschine #0076 angibt, ersetzen Sie gleichwertig; ersetzen Sie #0008 nicht in einer Anwendung, die IP67 erforderte.

F2: Kann der A06B-0162-B575#0076 als direkter Ersatz für einen bereits in einer Maschine installierten A06B-0162-B575#0075 verwendet werden?

Ja, physisch und elektrisch. Die #0075 (gerade Welle, keine Keilnut, IP67) und #0076 (gerade Welle, mit Keilnut, IP67) sind in jeder Hinsicht derselbe Motor, außer der Wellenkeilnut. Der Austausch von #0075 durch #0076 in einer Maschine, bei der die vorhandene Kupplung eine glatte Bohrung hat, verursacht keine Probleme — der Keilnut auf der Welle sitzt einfach ungenutzt in der glatt gebohrten Kupplung. Der Austausch von #0075 durch #0076 in einer Maschine, bei der die Kupplung eine Keilnutbohrung hat, erfordert die Montage eines parallelen Keils in der Keilnut während der Installation. Die wichtigere Frage ist die Umkehrung: Ersetzen Sie keine #0076 durch eine #0075 in einer Maschine, bei der die Kupplung auf einen Keil zur Drehmomentübertragung angewiesen ist, da die glatte Welle nicht mit der Keilnutbohrung der Kupplung verzahnt.

F3: Muss die Maschine nach dem Austausch dieses Motors eine vollständige Neu-Referenzierung durchlaufen, bevor sie Produktionsstücke bearbeiten kann?

Für jeden Ersatz eines FANUC-Servomotors mit Absolut-Encoder ist nach der Installation ein Referenzrücklauf auf der betroffenen Achse erforderlich. Der Grund dafür ist, dass der αA64 Pulsecoder im Ersatzmotor keine gespeicherte Maschinenposition hat; die absolute Positionsdaten gehören zum Encoder, der mit dem alten Motor entfernt wurde. Selbst wenn die Servo-Verstärkerbatterie vollständig geladen ist, enthält sie Positionsdaten, die sich auf den Encoder des vorherigen Motors beziehen — diese Daten sind für den neuen Motor ungültig. Nach der Installation und dem Einschalten zeigt die CNC typischerweise eine Aufforderung zum Referenzpunkt-Rücklauf auf der betroffenen Achse an. Sobald der Achsenreferenzpunkt eingerichtet ist, speichert der Verstärker den neuen absoluten Positions-Offset und die Maschine ist für den normalen Betrieb bereit. Bei Mehrachsenmaschinen muss nur die Achse, deren Motor ersetzt wurde, neu referenziert werden; andere Achsen sind unbeeinflusst.

F4: Die Maschine verwendet synthetisches wasserlösliches Schneidfluid anstelle von Mineralölkühlmittel. Bleibt die IP67-Abdichtung ausreichend?

Die Dokumentation von FANUC besagt, dass die IP67-Bewertung für Wasser und wasserbasierte Flüssigkeiten unter den Testbedingungen des IEC-Standards gilt. FANUC gibt jedoch auch an, dass synthetische Schneidflüssigkeiten — einschließlich ölfreier wässriger Synthetika — sich anders verhalten können als reines Wasser und dass kein Servomotor garantiert immun gegen direkt und kontinuierlich aufgebrachtes Schneidfluid ist. Der empfohlene Ansatz für Maschinen, die aggressive Schneidflüssigkeiten verwenden, ist sicherzustellen, dass der Motorkörper durch eine Abdeckung oder Schutzvorrichtung vor direkter Kühlmittelzufuhr geschützt ist und die Integrität der Anschlüsse häufiger überprüft wird. IP67-versiegelte Motoren bieten in diesen Umgebungen eine deutlich bessere Beständigkeit als IP65, aber der Schutz ist nicht bedingungslos. Darüber hinaus warnt FANUC, dass Schneidflüssigkeiten mit hochaktiven Schwefelverbindungen besonders aggressiv gegenüber Dichtungsmaterialien sein können; wenn die Flüssigkeitsspezifikation Hochdruck-Schwefelzusätze enthält, konsultieren Sie die Anwendungsingenieur-Richtlinien von FANUC für den spezifischen Flüssigkeitstyp.

F5: Wird dieser Motor noch produziert und welcher moderne FANUC-Motor ist das nächstgelegene funktionale Äquivalent?

Die FANUC Alpha (α)-Serie, einschließlich der A06B-0162-B575#0076, wurde von FANUC als aktuelles Produktionsprodukt eingestellt. Sie wird nicht mehr neu hergestellt. Beschaffungsoptionen sind: New-Old-Stock (NOS) über autorisierte Ersatzteilkanäle oder industrielle Gebrauchtteilehändler; oder vollständig überholte Austauschgeräte von Spezialisten für Servo-Motor-Reparatur. Für ein funktional äquivalentes Gerät der neuen Technologie ist der nächstgelegene aktuelle FANUC-Motor in der αiF-Serie — insbesondere die αiF 8/3000 oder αiF 8/2000 Baureihe (A06B-0227-B*** Serie), die die aktuelle αiA Pulsecoder-Plattform verwendet und mit αi-Serien-Servo-Verstärkern kompatibel ist. Der Austausch eines αiF-Motors ist jedoch kein direkter Ersatz: Er erfordert einen αi-Serien-Verstärker (falls noch nicht installiert), neue Motorkabel und eine Neu-Parametrisierung der Achsen-Maschinendaten im CNC. Ein qualifizierter FANUC-Servicetechniker oder autorisierter Integrator sollte diese Art von serienübergreifendem Austausch durchführen, da falsche Parameter nach einem Motorwechselmodell zu Achseninstabilität oder Antriebsalarmen führen können.
