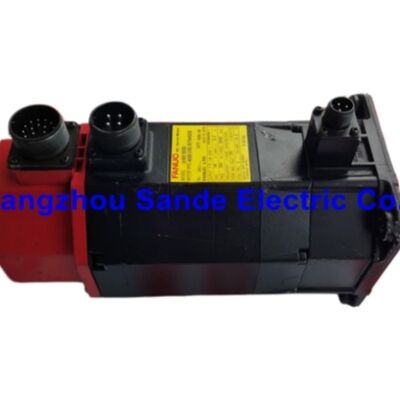

FANUC A06B-0162-B175#0006 — Alpha Serie αM6/3000 AC-Servomotor, Konuswelle, Bremse, αA64 Absolut-Pulsecoder, offene Leitungen

Kurzübersicht

Teilenummer: A06B-0162-B175#0006 (auch referenziert als A06B0162B175#0006)

Motormodell: FANUC αM6/3000 — Alpha-Serie, M-Unterfamilie

Schlüsselkonfiguration: Konuswelle · 24V DC-Haltebremse · αA64 Absolut-Encoder · Kabelanschluss mit offenen Leitungen

Produktübersicht

Der FANUC A06B-0162-B175#0006 ist ein 1,4 kW AC-Servomotor aus FANUCs erster Alpha (α)-Generation, speziell aus der αM-Unterserie — der kompakten Mittelrahmen-Gruppe, die für CNC-Werkzeugmaschinen-Achsanwendungen entwickelt wurde. Auf grundlegendster Ebene handelt es sich hier um einen αM6/3000-Motorblock, der mit drei Merkmalen ausgestattet ist, die zusammen die vollständige Teilenummer definieren: eine Konus-Ausgangswelle, eine elektrisch lösbare 24V DC-Haltebremse und eine werkseitige Kabelkonfiguration mit offene Leitungen (blanke Drahtenden ohne vormontierten Formstecker). Dieses letzte Detail unterscheidet die #0006 von ansonsten identischen B175-Varianten und macht diesen Motor zur bevorzugten Wahl bei OEM-Maschinenkonstruktionen und kundenspezifischen Kabelbauminstallationen, bei denen der Integrator die Verkabelung direkt in seine eigenen Steckverbindergehäuse oder Anschlusskästen einführt.

Dieser Motor ist eine etablierte Komponente des FANUC Alpha-Achsen-Ökosystems, voll kompatibel mit den Servo-Verstärkern der FANUC Alpha SVM- und SVU-Serien und weit verbreitet in CNC-Bearbeitungszentren, Drehzentren und Allzweck-Servoantriebsanwendungen. Wie alle αM6/3000-Motoren arbeitet er mit einer Nenndrehzahl von 3.000 U/min bei einem Nenndrehmoment von 6 Nm und liefert absolute Encoder-Positionsdaten über einen αA64-Pulsecoder mit 64.000 Zählungen pro Umdrehung.

Verifizierte Spezifikationen

Die Konuswelle: Konstruktionsabsicht und praktische Auswirkungen

Die αM6/3000-Motorplattform wurde mit der Konuswelle als Standard-Ausgangswellenkonfiguration entwickelt. Dies ist keine nachträglich hinzugefügte Option — der Konus ist die vorgesehene Kopplungsschnittstelle für diese Motorenfamilie. FANUCs eigene technische Dokumentation empfiehlt die Konuswelle überall dort, wo Konstruktion und Lieferzeiten der Maschine dies zulassen, und der Grund ist einfach: Eine richtig sitzende Konuskupplung bietet eine selbstzentrierende, spielfreie Verbindung, die die Belastung über eine größere Kontaktfläche verteilt als eine Passfedernutwelle, und sie kann zuverlässig entfernt und wieder montiert werden, ohne mechanische Beschädigungen an der Welle oder der Bohrung der Kupplung zu verursachen.

An einer Werkzeugmaschinenachse sind diese Eigenschaften wichtig. Die Kopplung zwischen einem Servomotor und der Kugelumlaufspindel — sei es über eine flexible Kupplung, eine starre Kupplung oder eine Zahnriemenscheibe — muss eine gleichmäßige Ausrichtung beibehalten und das Drehmoment ohne Schlupf oder Reibung übertragen. Konusverbindungen, die einmal mit dem richtigen Anzugsdrehmoment angezogen wurden, rutschen nicht. Die Demontage ist sauber und stört die Oberflächengüte der Welle nicht auf die Weise, wie es das Pressen oder Ziehen einer geraden Bohrungskupplung manchmal tut.

Speziell für den A06B-0162-B175#0006 folgen die Konusabmessungen dem FANUC-Standard für den αM6-Rahmen. Jede Ersatzkupplung, Riemenscheibe oder jedes Zahnrad, das montiert wird, muss exakt dieser Konusspezifikation entsprechen — kein Parallelbohrungsteil mit einer Adapterhülse, sondern eine korrekt dimensionierte Konusbohrungskomponente, die für diese Motorenfamilie hergestellt wurde.

Haltebremse: Funktionsweise und Bedeutung

Die am A06B-0162-B175#0006 verbaute Bremse ist eine federbelastete, elektrisch lösbare Haltebremse, die mit 24V DC betrieben wird. Das Verständnis der Betriebslogik ist entscheidend für Installation und Fehlersuche: Die Bremse ist eingerastet, wenn die 24V-Versorgung fehlt (Federkraft klemmt den Rotor) und gelöst, wenn 24V angelegt werden (Elektromagnet überwindet die Feder). Dieses fehlersichere Design bedeutet, dass ein Stromausfall — ob geplant oder ungeplant — automatisch die Bremse anlegt. An einer vertikalen Achse verhindert dies, dass die angetriebene Last unter der Schwerkraft fällt, wenn der Servoantrieb abgeschaltet ist oder sich im Not-Aus-Zustand befindet.

Die Standardbremse bei Motoren der B175-Serie ist für ein Haltebremsmoment von 2 Nm ausgelegt — eine statische Haltekraft, keine dynamische Bremsung. Ihr Zweck ist es, die Achsposition zu halten, wenn der Antrieb ausgeschaltet ist, nicht eine rotierende Last zu verzögern. Die Verwendung als dynamische Bremse führt zu einer schnellen Abnutzung der Reibflächen und zu einem vorzeitigen Bremsversagen. In der richtigen Anwendung verzögert der Antrieb den Motor zuerst unter kontrollierter Servo-Leistung; die Bremse greift erst ein, wenn die Achse gestoppt ist.

Die Auslösezeit der Bremse ist bei der Inbetriebnahme wichtig. Die 24V-Versorgung zur Bremse muss angelegt sein (und verifiziert werden), bevor der Servoantrieb versucht, die Achse zu bewegen. Ein häufiger Inbetriebnahme-Fehler ist eine unzureichende 24V-Versorgungskapazität oder ein übermäßiger Kabelwiderstand zur Bremsspule, was zu einem schwächeren Magnetfeld als spezifiziert, unvollständiger Lösung und intermittierendem Schleifen oder Erwärmen der Bremsbaugruppe führt. Ein Überspannungsableiter (Freilaufdiode oder RC-Schaltung) sollte immer am Bremsspulenanschluss im Leistungselektronikschrank angebracht werden, um den Spannungsspitze zu unterdrücken, der beim Abschalten erzeugt wird.

Offene Leitungen: Was das #0006-Suffix in der Praxis bedeutet

Das Suffix #0006 an diesem Motor spezifiziert offene Leitungen — das Stromkabel, das Feedback-Kabel und das Bremskabel treten alle aus dem Motorgehäuse mit blanken Drahtenden aus. Kein Formsteckergehäuse, kein vormontierter Stecker, keine Rückwand. Die Kabel enden einfach mit abisolierten Leitern, die vom Integrator angeschlossen werden können.

Dies ist eine bewusste Wahl bei der Bestellung, keine Maßnahme zur Kostenreduzierung. Offene Leitungen werden in Situationen spezifiziert, in denen:

• Der Maschinen-OEM seine eigenen Kabelbäume mit standardisierten internen Steckertypen zusammenbaut, die von FANUCs Standard-Rundsteckern abweichen
• Der Motor in eine Kabelkette oder einen Kabelkanal eingebaut wird, wo ein vormontierter Stecker den Kanal nicht passieren würde, ohne entfernt zu werden
• Die Installation eine Verdrahtung über Anschlussklemmen innerhalb eines Gehäuses verwendet, wodurch eine direkte Drahtverdrahtung ordentlicher ist als das Hinzufügen eines Gegensteckers
• Die Kabelmontage von einem spezialisierten Kabellieferanten durchgeführt wird, der nach seiner eigenen Qualität und Spezifikation konfektioniert

Für Endverbraucher, die diesen Motor als direkten Ersatz kaufen, muss die Anforderung für offene Leitungen vor der Bestellung verstanden werden. Wenn die Maschine im Feld Kabel mit geformten FANUC-Standardsteckern hat, kann ein #0006-Motor nicht direkt angeschlossen werden — entweder müssen die vorhandenen Maschinenkabel neu konfektioniert werden, um zu passen, oder die richtige Variante mit Stecker (typischerweise kein Suffix oder #0000) muss stattdessen bestellt werden. Der Austausch eines Motors mit offenen Leitungen ohne Berücksichtigung dessen führt dazu, dass die Maschine den Ersatz nicht anschließen kann, bis zusätzliche Kabelarbeiten abgeschlossen sind.

αA64 Absolut-Pulsecoder: Encoder-Architektur und Batteriesicherung

Der A06B-0162-B175#0006 verwendet den αA64 seriellen Absolut-Pulsecoder, einen optischen Encoder, der in die hintere Kappe des Motors integriert ist. Seine Auflösung von 64.000 Zählungen pro Umdrehung liefert hochpräzise Positionsdaten über eine serielle Kommunikationsverbindung an den Servo-Verstärker, anstatt der parallelen A/B/Z-Quadraturleitungen, die in älteren Encoder-Technologien verwendet werden.

Die Positionsbeibehaltung im Absolutmodus hängt von einer Lithium-Backup-Batterie im Servo-Verstärker ab, nicht im Motorgehäuse. Dies ist ein wichtiges Service-Detail. Die Batterie hält den Mehrumdrehungs-Positionszähler aufrecht, während die Maschine ausgeschaltet ist; wenn die Stromversorgung wiederhergestellt ist, kann die CNC die absolute Achsposition ablesen, ohne einen Referenzlauf durchführen zu müssen. Wenn die Batterie jedoch ausfällt oder vollständig entladen wird, gehen die Positionsdaten verloren und ein Referenzlauf muss durchgeführt werden, bevor die Maschine den normalen Betrieb wieder aufnehmen kann.

FANUC Alarmcodes SV5136 (Batteriespannung niedrig) und SV5137 (Batteriespannung Null / Positionsdaten verloren) sind die Diagnoseindikatoren für diesen Zustand. SV5136 bietet eine Vorwarnzeit — die Positionsdaten sind noch intakt, aber der Batteriewechsel sollte umgehend geplant werden. SV5137 bedeutet, dass die Daten verloren sind; nach dem Batteriewechsel ist ein vollständiger Referenzlaufzyklus zwingend erforderlich. Geplante Batteriewechsel in regelmäßigen Serviceintervallen (typischerweise alle zwei bis drei Jahre im normalen Produktionsbetrieb) verhindern ungeplante Unterbrechungen durch den Verlust der Encoder-Batterie.

Kompatible Servo-Verstärker

Der A06B-0162-B175#0006 ist mechanisch und elektrisch mit allen anderen A06B-0162-B*** Varianten für die Verstärkerauswahl austauschbar. Das Motormodell ist αM6/3000 und erfordert einen Servo-Verstärkerkanal mit 80A Nennstrom.

Bei Doppelachsenmodulen muss der αM6/3000 den M-Achsenkanal (80A Nennstrom) belegen. Der L-Kanal des SVM2-40/80 ist nur für 40A ausgelegt und kann diesen Motor nicht antreiben.

A06B-0162-B175 Varianten-Referenztabelle

Alle aufgeführten Varianten: αM6/3000, 1,4 kW, 6 Nm, 3.000 U/min, 144 V, 200 Hz, 6 A.

FAQ

F1: Was ist der praktische Unterschied zwischen dem A06B-0162-B175#0006 und dem A06B-0162-B175 ohne Suffix, und ist das für einen Feldaustausch wichtig?

Der einzige Unterschied ist der Kabelanschluss. Die Basisversion A06B-0162-B175 (kein Suffix) wird mit dem Standard FANUC Formstecker am Strom- und Bremskabel geliefert, was einen direkten Plug-in in die vorhandene Maschinenverkabelung ermöglicht. Die Variante #0006 wird mit denselben Kabeln geliefert, die als blanke offene Leitungen konfektioniert sind — abisolierte Drahtenden ohne montiertes Steckergehäuse. Der Motorkörper, die Wicklungen, die Konuswelle, die Bremse und der αA64-Encoder sind physikalisch identisch. Bei einem Feldaustausch ist dieser Unterschied entscheidend: Wenn die Maschine Standard FANUC-Stecker verwendet und der Ersatzmotor offene Leitungen hat, sind zusätzliche Verkabelungsarbeiten erforderlich, bevor der Motor angeschlossen werden kann. Wenn der Ersatzmotor die Stecker-Version hat und die Maschine ursprünglich für offene Leitungen verdrahtet war, passt der Stecker am Motor möglicherweise nicht zur vor Ort installierten Anschlussart. Bestätigen Sie immer den Kabelanschlussstil gegen das Anschlusskonzept der Maschine, bevor Sie bestellen; die Bestellung des falschen Anschlusses führt zu Ausfallzeiten, die hätten vermieden werden können.

F2: Die vertikale Achse der Maschine verwendet diesen Motor — welche Prüfungen sind nach dem Austausch erforderlich, um zu bestätigen, dass die Bremse ordnungsgemäß funktioniert?

Nach dem Einbau des Ersatzmotors und bevor die Achse für die normale Produktion freigegeben wird, sollten drei Prüfungen am Bremssystem durchgeführt werden. Erstens, überprüfen Sie, ob die 24V DC-Versorgung zur Bremsspule die richtige Spannung hat und ob die Leitungsdurchgängigkeit durch die neue offene Leitungsanschlussleitung intakt ist — jeder Verbindungsfehler in den offenen Leitungen verhindert, dass die Bremse richtig löst. Zweitens, bei aktiviertem Servoantrieb und gesicherter Achse durch den Antrieb, schalten Sie die 24V-Versorgung ab und überprüfen Sie, ob die Achse unter der Last des vertikalen Schlittens nicht driftet — dies bestätigt, dass die Bremse hält. Drittens, bei aktiviertem Antrieb und eingeschalteter 24V-Bremsenversorgung (Bremse gelöst), überprüfen Sie, ob sich die Achse frei bewegt, ohne Schleifen oder ungewöhnlichen Widerstand — dies bestätigt, dass die Bremse vollständig gelöst hat und nicht am Rotor schleift. Teilweises Lösen aufgrund unzureichender 24V-Versorgungsspannung oder hohem Widerstand in der Bremsspulenverkabelung ist ein häufiges Problem nach der Installation, das sich während des normalen Betriebs als Achsfolgefehler oder erhöhte Motortemperatur zeigt.

F3: Nach dem Austausch dieses Motors zeigt die CNC einen Pulsecoder-Alarm an und erlaubt keinen Referenzlauf. Was ist die wahrscheinliche Ursache und wie wird sie behoben?

Die häufigste Ursache ist, dass die absoluten Positionsdaten vom αA64-Encoder während des Austauschs verloren gegangen sind. Dies geschieht, wenn der Ersatzmotor ohne geladene Batterie im Servo-Verstärker angeschlossen wird oder wenn die Verstärkerbatterie bereits am Ende ihrer Lebensdauer war und die Stromunterbrechung während des Motoraustauschs die Entladung abschloss. Ohne batteriegestützten Speicher hat der neue Encoder keine gespeicherten Positionsdaten und die CNC erkennt dies als Pulsecoder-Fehler — typischerweise Alarm SV5137 oder äquivalent. Die Lösung ist einfach: Bestätigen Sie, dass die Verstärkerbatterie durch eine neue Einheit ersetzt wurde, schalten Sie den Strom ein, um die neue Batterie stabilisieren zu lassen, und führen Sie dann einen vollständigen Referenzlauf (Nullpunktfahrt) der betroffenen Achse durch. Sobald der Referenzpunkt eingerichtet ist, speichert die CNC den absoluten Offset für den neuen Encoder und die Achse arbeitet bei nachfolgenden Stromzyklen normal, ohne dass ein wiederholter Referenzlauf erforderlich ist. Wenn SV5136 (Batterie niedrig) anstelle von SV5137 angezeigt wird, sind die Positionsdaten wahrscheinlich noch intakt — ersetzen Sie die Batterie umgehend, und der Referenzlauf ist möglicherweise nicht erforderlich.

F4: Ist die Konuswelle dieses Motors die gleiche Spezifikation wie die Konuswellen der geraden αM6-Varianten mit Konusadapter, und können Kupplungen ausgetauscht werden?

Nein. Die Konuswelle des A06B-0162-B175 ist ein integraler, maschinell gefertigter Konus auf der Ausgangswelle des Motors — die Konusgeometrie ist in die Welle selbst integriert. Gerade Wellen-Motorvarianten (Serien B575, B775) haben diese Konusform nicht und können nicht mit einem Adapter ausgestattet werden, um eine äquivalente Konusschnittstelle zu schaffen. Umgekehrt passt eine Kupplung, Riemenscheibe oder ein Zahnrad mit einer Konusbohrung, die nach der αM6-Konusspezifikation gefertigt ist, nur zu den Konuswellen-Motorvarianten. Wenn eine Maschine auf der Konuswellenkonfiguration aufgebaut wurde, kann ein gerader Wellen-Ersatzmotor nicht verwendet werden, ohne auch die Kupplungskomponente auf der mechanischen Seite zu ersetzen. Beschaffen Sie bei der Beschaffung eines Ersatzteils immer den Wellentyp sowie die Motormodellnummer. Die Konuswelle der αM6-Familie hat auch eine spezifische Keil- oder schlüssellose Bezeichnung, abhängig von der Motorvariante; für die B175 ist die Konuswelle die Standardversion ohne separate Keilnut.

F5: Dieser Motor ist als abgekündigt gelistet. Welche Optionen gibt es für ein modernes Äquivalent, und ist ein Austausch über verschiedene Serien hinweg unkompliziert?

Die FANUC Alpha-Serie, einschließlich des A06B-0162-B175#0006, wurde als aktuelles Produktionsprodukt eingestellt. Es bleiben jedoch zwei realistische Beschaffungswege. Der erste ist die Beschaffung von NOS (New-Old-Stock) oder professionell überholten Einheiten über spezialisierte FANUC-Teilelieferanten und Servo-Motor-Reparaturwerkstätten — dies ist ein 1:1-Ersatz, der keine Änderungen an der Maschine, dem Verstärker oder den CNC-Parametern erfordert. Der zweite ist das Upgrade auf die aktuelle FANUC αi-Serie, wo die funktionell äquivalente Klasse in den αiF 8/3000 oder ähnlichen αiF-Familienmotoren mit Konuswelle und Bremsoption zu finden wäre. Ein Ersatzmotor der αi-Serie ist kein Plug-and-Play: Er erfordert einen Servo-Verstärker der αi-Serie (falls noch nicht installiert), neue Feedback-Kabel, aktualisierte CNC-Parameter für die neue Motor-ID und die Bestätigung, dass die Konuswellenabmessungen und die Bremsspannung mit dem mechanischen und elektrischen Design der Maschine übereinstimmen. Für Maschinen mit einer langen verbleibenden Lebensdauer, bei denen die Teileverfügbarkeit die Hauptsorge ist, ist ein vollständiges Antriebs-Upgrade auf die αi-Plattform als geplantes Projekt sinnvoll. Für Maschinen, die sich dem Ende ihrer Lebensdauer nähern oder bei denen die Störung eines αi-Upgrades nicht gerechtfertigt ist, bleibt der 1:1-Austausch durch überholte Ersatzteile die praktikabelste Option.
